1. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS.
INTRODUCCIÓN :
“ En nuestro entorno existen multitud de circuitos que utilizan este elemento, cada vez que llamamos
a un ascensor, pulsamos el abrepuertas del bloque casa, arrancamos un motor eléctrico, bajas las
persianas eléctricas de casa...estamos ulizando los contactores.
En esta unidad conocerás los elementos que formán un contactor, su funcionamiento y esquemas
básicos de conexionado, seguro que cuando termines la unidad no te imaginabas lo que un siempre
interruptor de telemando puede hacer. ”

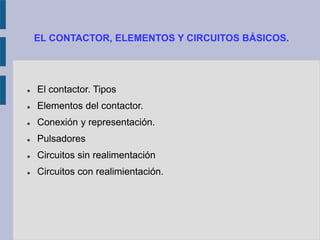

2. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS.
 El contactor. Tipos
 Elementos del contactor.
 Conexión y representación.
 Pulsadores
 Circuitos sin realimentación
 Circuitos con realimientación.

3. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS.

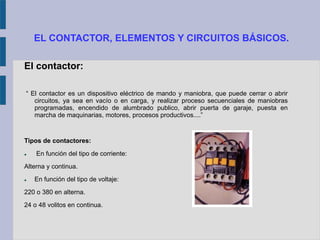

El contactor:
“ El contactor es un dispositivo eléctrico de mando y maniobra, que puede cerrar o abrir
circuitos, ya sea en vacío o en carga, y realizar proceso secuenciales de maniobras
programadas, encendido de alumbrado publico, abrir puerta de garaje, puesta en
marcha de maquinarias, motores, procesos productivos....”
Tipos de contactores:
 En función del tipo de corriente:
Alterna y continua.
 En función del tipo de voltaje:
220 o 380 en alterna.
24 o 48 volitos en continua.

4. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS.

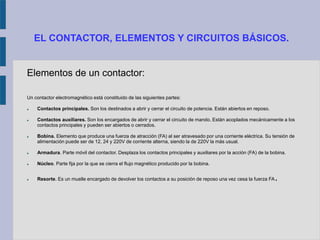

Elementos de un contactor:
Un contactor electromagnético está constituido de las siguientes partes:
 Contactos principales. Son los destinados a abrir y cerrar el circuito de potencia. Están abiertos en reposo.
 Contactos auxiliares. Son los encargados de abrir y cerrar el circuito de mando. Están acoplados mecánicamente a los
contactos principales y pueden ser abiertos o cerrados.
 Bobina. Elemento que produce una fuerza de atracción (FA) al ser atravesado por una corriente eléctrica. Su tensión de
alimentación puede ser de 12, 24 y 220V de corriente alterna, siendo la de 220V la más usual.
 Armadura. Parte móvil del contactor. Desplaza los contactos principales y auxiliares por la acción (FA) de la bobina.
 Núcleo. Parte fija por la que se cierra el flujo magnético producido por la bobina.
 Resorte. Es un muelle encargado de devolver los contactos a su posición de reposo una vez cesa la fuerza FA.

5. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS.

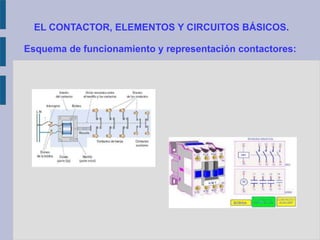

Esquema de funcionamiento y representación contactores:

6. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS.

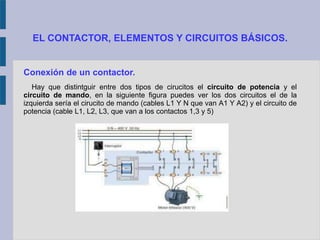

Conexión de un contactor.
Hay que distintguir entre dos tipos de cirucitos el circuito de potencia y el
circuito de mando, en la siguiente figura puedes ver los dos circuitos el de la
izquierda sería el cirucito de mando (cables L1 Y N que van A1 Y A2) y el circuito de
potencia (cable L1, L2, L3, que van a los contactos 1,3 y 5)

7. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS.

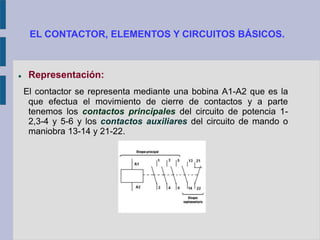

 Representación:
El contactor se representa mediante una bobina A1-A2 que es la
que efectua el movimiento de cierre de contactos y a parte
tenemos los contactos principales del circuito de potencia 1-
2,3-4 y 5-6 y los contactos auxiliares del circuito de mando o
maniobra 13-14 y 21-22.

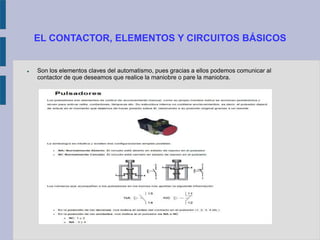

8. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS
 Son los elementos claves del automatismo, pues gracias a ellos podemos comunicar al
contactor de que deseamos que realice la maniobre o pare la maniobra.

9. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS

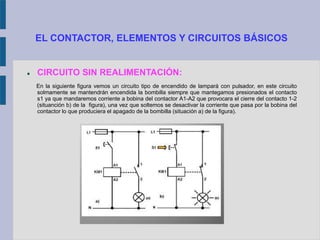

 CIRCUITO SIN REALIMENTACIÓN:
En la siguiente figura vemos un circuito tipo de encendido de lampará con pulsador, en este circuito
solmamente se mantendrán encendida la bombilla siempre que mantegamos presionados el contacto
s1 ya que mandaremos corriente a bobina del contactor A1-A2 que provocara el cierre del contacto 1-2
(situanción b) de la figura), una vez que soltemos se desactivar la corriente que pasa por la bobina del
contactor lo que produciera el apagado de la bombilla (situación a) de la figura).

10. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS

11. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS.

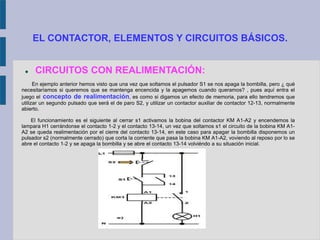

 CIRCUITOS CON REALIMENTACIÓN:
En ejemplo anterior hemos visto que una vez que soltamos el pulsador S1 se nos apaga la bombilla, pero ¿ qué
necesitaríamos si queremos que se mantenga encencida y la apagemos cuando queramos? , pues aquí entra el
juego el concepto de realimentación, es como si digamos un efecto de memoria, para ello tendremos que
utilizar un segundo pulsado que será el de paro S2, y utilizar un contactor auxiliar de contactor 12-13, normalmente
abierto.
El funcionamiento es el siguiente al cerrar s1 activamos la bobina del contactor KM A1-A2 y encendemos la
lampara H1 cerrándonse el contacto 1-2 y el contacto 13-14, un vez que soltamos s1 el circuito de la bobina KM A1-
A2 se queda realimentación por el cierre del contacto 13-14, en este caso para apagar la bombilla disponemos un
pulsador s2 (normalmente cerrado) que corta la corriente que pasa la bobina KM A1-A2, voviendo al reposo por lo se
abre el contacto 1-2 y se apaga la bombilla y se abre el contacto 13-14 volviéndo a su situación inicial.

12. EL CONTACTOR, ELEMENTOS Y CIRCUITOS BÁSICOS.

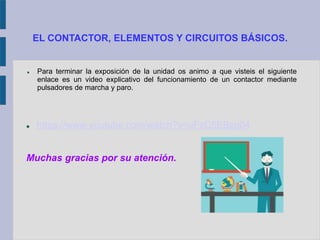

 Para terminar la exposición de la unidad os animo a que visteis el siguiente
enlace es un video explicativo del funcionamiento de un contactor mediante
pulsadores de marcha y paro.
 https://www.youtube.com/watch?v=uFzC5EBzg04
Muchas gracias por su atención.
