Un relé es un componente electrónico que actúa como interruptor controlado por un electroimán. Consiste de una bobina que al energizarse con corriente eléctrica crea un campo magnético que mueve una chapita metálica y conecta o desconecta circuitos eléctricos. Los relés se usan comúnmente para controlar circuitos de potencia mediante señales eléctricas débiles en circuitos de control, y tienen aplicaciones como conmutadores, interruptores normalmente abiertos o cerrados, e inversores de giro.

1. LOS RELÉS Definición Funcionamiento Aplicaciones

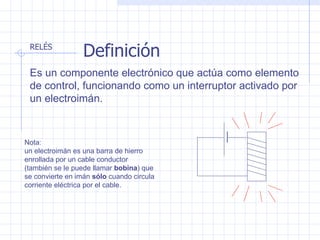

2. Definición Es un componente electrónico que actúa como elemento de control , funcionando como un interruptor activado por un electroimán. Nota: un electroimán es una barra de hierro enrollada por un cable conductor (t ambién se le p uede llamar bobina ) que se convierte en imán sólo cuando circula corriente eléctrica por el cable.

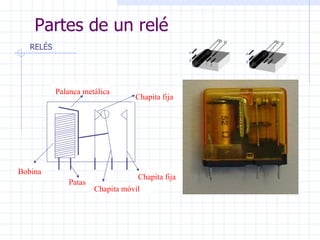

3. Partes de un relé Chapita fija Patas Bobina Chapita móvil Palanca metálica Chapita fija A B 1 2 3 A B 4 5 6

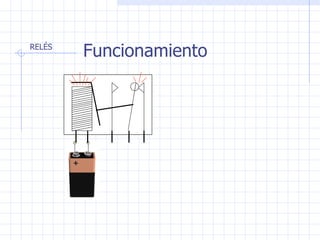

4. Funcionamiento

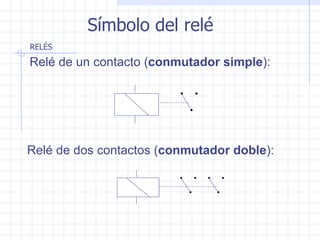

5. Símbolo del relé Relé de un contacto ( conmutador s imple ): Relé de dos contacto s ( conmutador doble ):

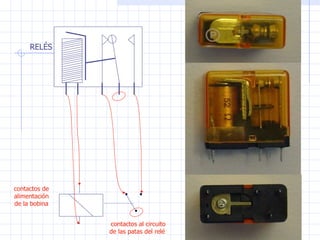

6. contactos de alimentación de la bobina contactos al circuito de las patas del relé

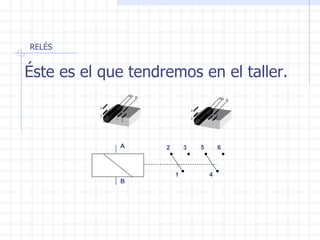

7. Éste es el que tendremos en el taller. A B 1 2 3 4 5 6 A B 1 2 3 A B 4 5 6

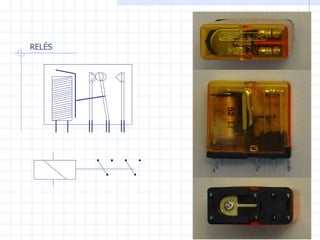

9. Aplicaciones El relé puede activar o desactivar como un interruptor los circuitos que estén conectados a sus chapitas. Circuito de control o de la bobina Circuito de potencia

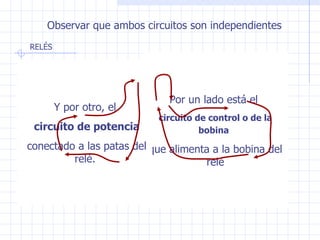

10. Circuito de control Circuito de potencia Observar que ambos circuitos son independientes Por un lado está el circuito de control o de la bobina que alimenta a la bobina del relé Y por otro, el circuito de potencia conectado a las patas del relé.

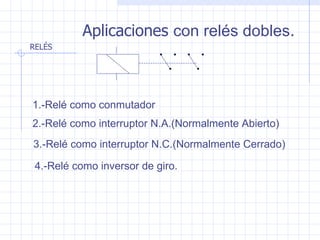

11. Aplicaciones con relés dobles . 1.-Relé como conmutador 2.-Relé como interruptor N.A.(Normalmente Abierto) 3.-Relé como interruptor N.C.(Normalmente Cerrado) 4.-Relé como inversor de giro.

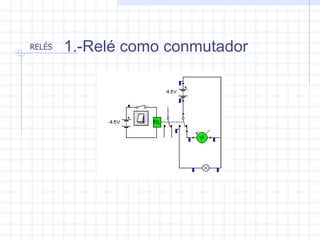

12. 1.-Relé como conmutador

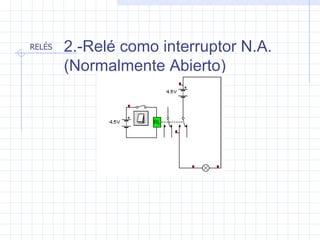

13. 2.-Relé como interruptor N.A.(Normalmente Abierto)

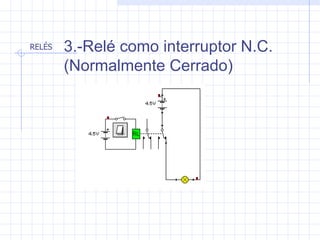

14. 3.-Relé como interruptor N.C.(Normalmente Cerrado)

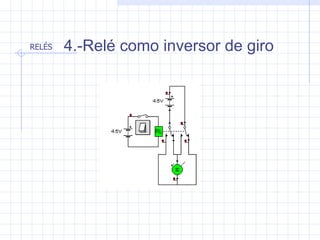

15. 4.-Relé como inversor de giro

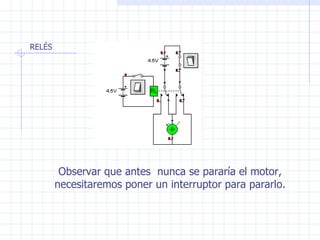

16. Observar que antes nunca se pararía el motor, necesitaremos poner un interruptor para pararlo.

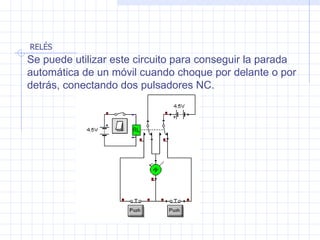

17. Se puede utilizar este circuito para conseguir la parada automática de un móvil cuando choque por delante o por detrás, conectando dos pulsadores NC .
