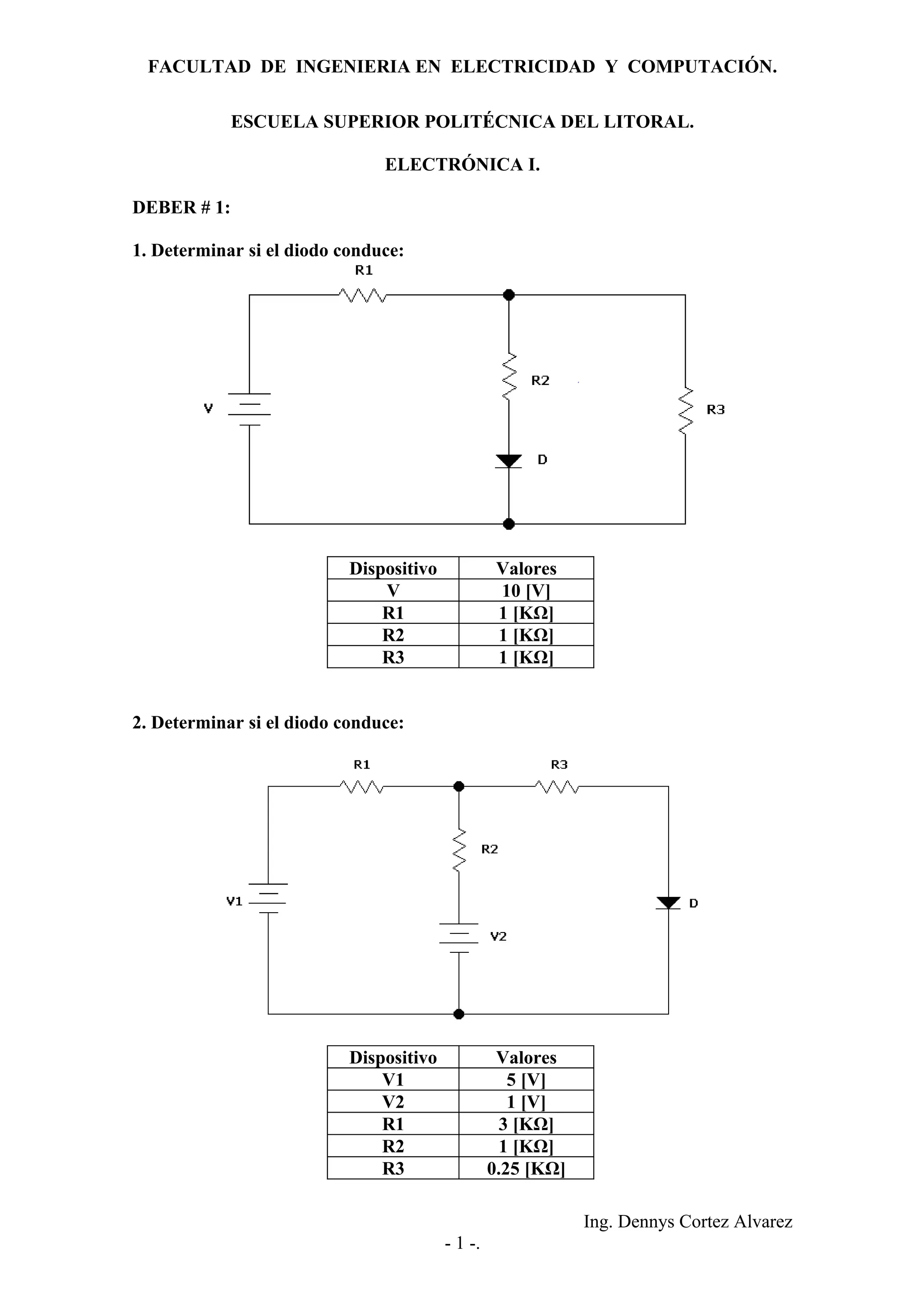

1. FACULTAD DE INGENIERIA EN ELECTRICIDAD Y COMPUTACIÓN.
ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL.
ELECTRÓNICA I.
DEBER # 1:
1. Determinar si el diodo conduce:
Dispositivo Valores
V 10 [V]
R1 1 [KΩ]
R2 1 [KΩ]
R3 1 [KΩ]
2. Determinar si el diodo conduce:
Dispositivo Valores
V1 5 [V]
V2 1 [V]
R1 3 [KΩ]
R2 1 [KΩ]
R3 0.25 [KΩ]
Ing. Dennys Cortez Alvarez
- 1 -.
2. FACULTAD DE INGENIERIA EN ELECTRICIDAD Y COMPUTACIÓN.
3. Dado Vi determinar Vo =VR3 y la zona de conducción de los diodos.
Dispositivo Valores
Vi 20 Sen (wt) [V]
V 18 [V]
R1 6 [KΩ]
R2 3 [KΩ]
R3 6 [KΩ]
4. Dado Vi determinar Vo y la zona de conducción de los diodos.
Dispositivo Valores
V1 5.3 [V]
V2 -7.3 [V]
Vi1 -10 [V]
Vi2 10 [V]
R1 10 [KΩ]
Ing. Dennys Cortez Alvarez
- 2 -.
