El documento define un diagrama de árbol y proporciona un ejemplo de cómo se puede usar un diagrama de árbol para representar las diferentes maneras en que una persona puede elegir una camisa y una corbata de un conjunto disponible. El ejemplo muestra un diagrama de árbol con dos camisas y cuatro corbatas, conectando cada camisa con las cuatro corbatas para representar las ocho posibles combinaciones.

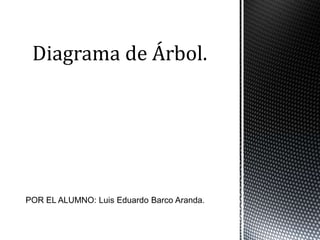

1. POR EL ALUMNO: Luis Eduardo Barco Aranda.

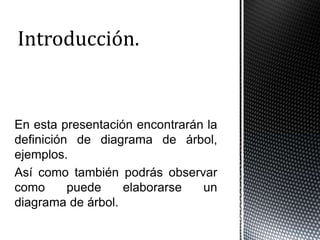

2. En esta presentación encontrarán la
definición de diagrama de árbol,
ejemplos.
Así como también podrás observar
como puede elaborarse un
diagrama de árbol.

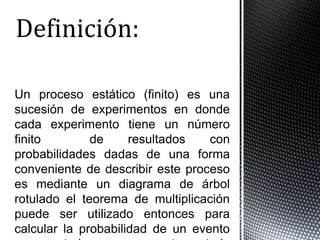

3. Un proceso estático (finito) es una
sucesión de experimentos en donde
cada experimento tiene un número
finito de resultados con
probabilidades dadas de una forma
conveniente de describir este proceso
es mediante un diagrama de árbol
rotulado el teorema de multiplicación
puede ser utilizado entonces para
calcular la probabilidad de un evento

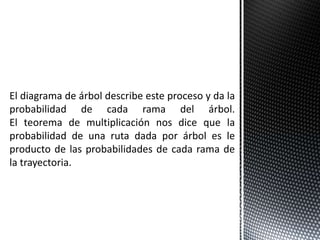

6. EJEMPLO:
Si un hombre tiene 2 camisas
1
y 4 corbatas entonces tiene
2*4 = 8 maneras diferentes de
T1 2
elegir una camisa y una T2
corbata. T3
3
T4
4
S1
Representando las camisas
S1,S2 y las corbatas T1, T2,
T3, T4, en el diagrama de 5
árbol se indican las diversas T1
maneras de elegir una camisa T2 6
y una corbata. S2 T3
T4 7
Como se muestra a la
derecha. 8
