1. Dibujo técnico

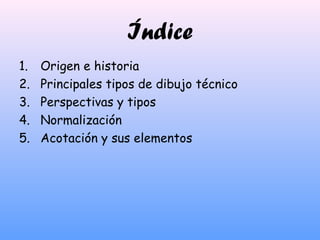

2. Índice
1. Origen e historia
2. Principales tipos de dibujo técnico
3. Perspectivas y tipos
4. Normalización
5. Acotación y sus elementos

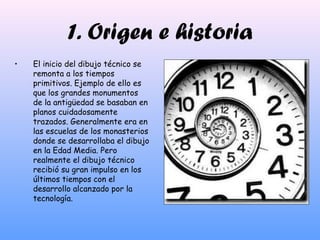

3. 1. Origen e historia
• El inicio del dibujo técnico se
remonta a los tiempos
primitivos. Ejemplo de ello es
que los grandes monumentos
de la antigüedad se basaban en
planos cuidadosamente
trazados. Generalmente era en
las escuelas de los monasterios
donde se desarrollaba el dibujo
en la Edad Media. Pero
realmente el dibujo técnico
recibió su gran impulso en los
últimos tiempos con el
desarrollo alcanzado por la
tecnología.

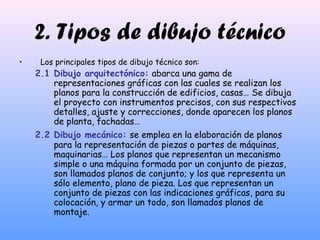

4. 2. Tipos de dibujo técnico
• Los principales tipos de dibujo técnico son:
2.1 Dibujo arquitectónico: abarca una gama de
representaciones gráficas con las cuales se realizan los
planos para la construcción de edificios, casas… Se dibuja
el proyecto con instrumentos precisos, con sus respectivos
detalles, ajuste y correcciones, donde aparecen los planos
de planta, fachadas…
2.2 Dibujo mecánico: se emplea en la elaboración de planos
para la representación de piezas o partes de máquinas,
maquinarias… Los planos que representan un mecanismo
simple o una máquina formada por un conjunto de piezas,
son llamados planos de conjunto; y los que representa un
sólo elemento, plano de pieza. Los que representan un
conjunto de piezas con las indicaciones gráficas, para su
colocación, y armar un todo, son llamados planos de
montaje.

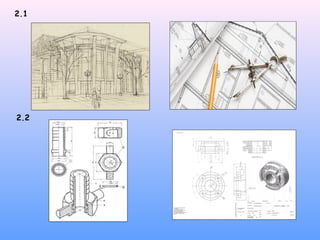

5. 2.1
2.2

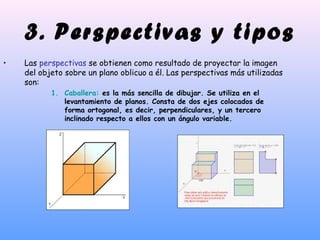

6. 3. Perspectivas y tipos
• Las perspectivas se obtienen como resultado de proyectar la imagen
del objeto sobre un plano oblicuo a él. Las perspectivas más utilizadas
son:
1. Caballera: es la más sencilla de dibujar. Se utiliza en el
levantamiento de planos. Consta de dos ejes colocados de
forma ortogonal, es decir, perpendiculares, y un tercero
inclinado respecto a ellos con un ángulo variable.

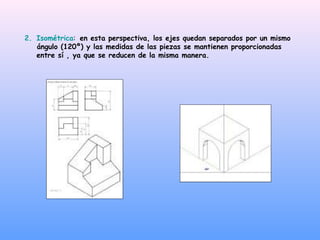

7. 2. Isométrica: en esta perspectiva, los ejes quedan separados por un mismo
ángulo (120º) y las medidas de las piezas se mantienen proporcionadas
entre sí , ya que se reducen de la misma manera.

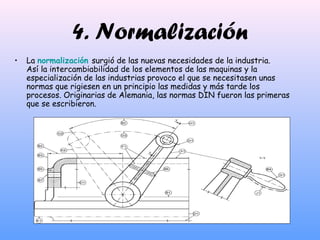

8. 4. Normalización
• La normalización surgió de las nuevas necesidades de la industria.
Así la intercambiabilidad de los elementos de las maquinas y la
especialización de las industrias provoco el que se necesitasen unas
normas que rigiesen en un principio las medidas y más tarde los
procesos. Originarias de Alemania, las normas DIN fueron las primeras
que se escribieron.

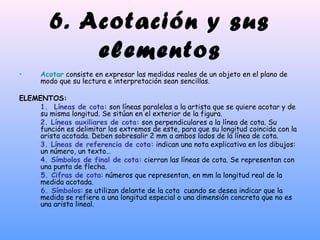

9. 6. Acotación y sus
elementos
• Acotar consiste en expresar las medidas reales de un objeto en el plano de
modo que su lectura e interpretación sean sencillas.
ELEMENTOS:
1. Líneas de cota: son líneas paralelas a la artista que se quiere acotar y de
su misma longitud. Se sitúan en el exterior de la figura.
2. Líneas auxiliares de cota: son perpendiculares a la línea de cota. Su
función es delimitar los extremos de este, para que su longitud coincida con la
arista acotada. Deben sobresalir 2 mm a ambos lados de la línea de cota.
3. Líneas de referencia de cota: indican una nota explicativa en los dibujos:
un número, un texto…
4. Símbolos de final de cota: cierran las líneas de cota. Se representan con
una punta de flecha.
5. Cifras de cota: números que representan, en mm la longitud real de la
medida acotada.
6. Símbolos: se utilizan delante de la cota cuando se desea indicar que la
medida se refiere a una longitud especial o una dimensión concreta que no es
una arista lineal.

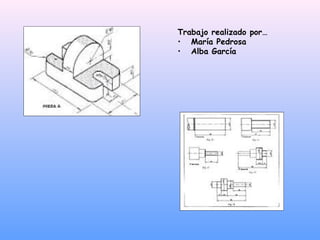

10. Trabajo realizado por…
• María Pedrosa
• Alba García
