 R= Un dibujo es una figura, imagen o delineación
que se suele hacer manualmente con ayuda de
alguna herramienta (un lápiz, un pincel) sobre
distintos materiales. El concepto de técnico, por otra
parte, hace referencia a un procedimiento vinculado
a la ciencia cuyo objetivo es la obtención de un cierto
resultado.

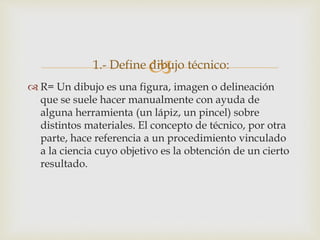

1.- Define dibujo técnico:

3. 
 R= -Objetivo del dibujo
 -Forma de confección del dibujo
 -Contenido
 -Diseño

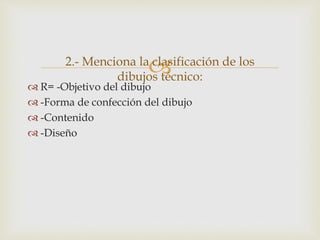

2.- Menciona la clasificación de los
dibujos técnico:

4. 

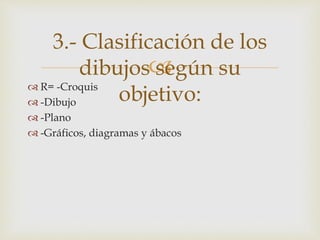

 R= -Croquis
 -Dibujo
 -Plano
 -Gráficos, diagramas y ábacos
3.- Clasificación de los
dibujos según su
objetivo:

5. 
 R= -Dibujo a lápiz
 -Dibujo a tinta
 -Original
 -Reproducción

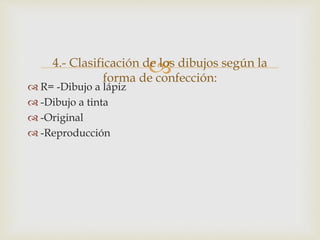

4.- Clasificación de los dibujos según la
forma de confección:

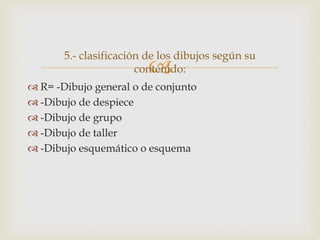

6. 
 R= -Dibujo general o de conjunto
 -Dibujo de despiece
 -Dibujo de grupo
 -Dibujo de taller
 -Dibujo esquemático o esquema
5.- clasificación de los dibujos según su
contenido:

7. 

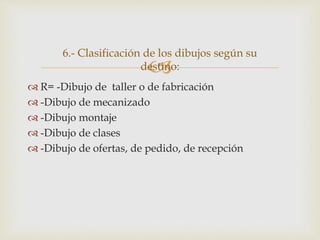

 R= -Dibujo de taller o de fabricación
 -Dibujo de mecanizado
 -Dibujo montaje
 -Dibujo de clases
 -Dibujo de ofertas, de pedido, de recepción
6.- Clasificación de los dibujos según su
destino:

8. 
 R= La isometría determina una dicción de
visualización en el que la proyección de los ejes
coordenados (x, y, z) con forma el mismo ángulo es
decir, 120° entre si
7.- menciona los ejes utilizados en el
dibujo isométrico

9. 

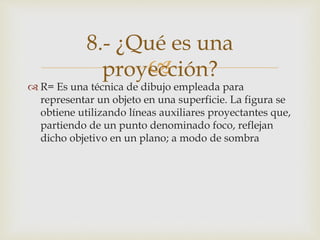

 R= Es una técnica de dibujo empleada para
representar un objeto en una superficie. La figura se
obtiene utilizando líneas auxiliares proyectantes que,
partiendo de un punto denominado foco, reflejan
dicho objetivo en un plano; a modo de sombra
8.- ¿Qué es una
proyección?

10. 
9.- Esquematiza una
caja de cristal

11. 

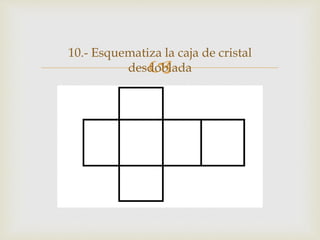

10.- Esquematiza la caja de cristal
desdoblada

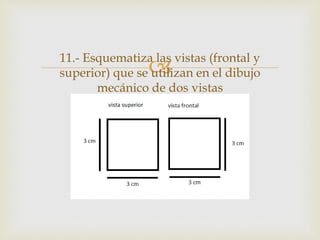

12. 11.- Esquematiza las vistas (frontal y
superior) que se utilizan en el dibujo
mecánico de dos vistas

13. 

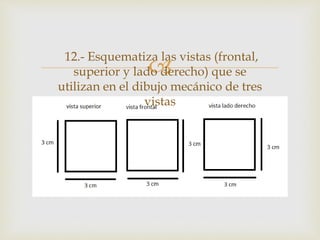

12.- Esquematiza las vistas (frontal,
superior y lado derecho) que se
utilizan en el dibujo mecánico de tres
vistas

14. 
 R= Es una vista completa o parcial trasladada a otro
sitio de la hoja, para que no quede en proyección
directa con ninguna otra vista

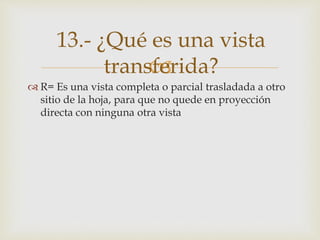

13.- ¿Qué es una vista
transferida?

15. 
 R= A veces puede no necesitarse terminar
completamente una vista, sino que solo muestra lo
necesario para clara descripción del objetivo
14.- ¿Qué es una vista
parcial?

16. 
 R= 1.- Hierro fundido o maleable y de uso general
para todo materia
 2.- Acero
 3.- Bronce, latón y cobre
 4.- magnesio, aluminio y aleaciones
 5.- Metal blanco, zinciplomo y aleaciones
 6.- Corcho, fieltro
 7.- Aislamiento acústico
 8.- Aislamiento térmico
 9.- Titanio y materiales
 10.- Desvanadas eléctricas

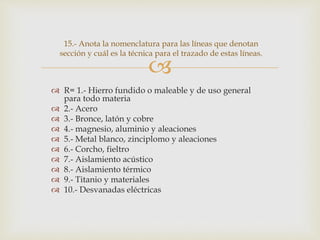

15.- Anota la nomenclatura para las líneas que denotan
sección y cuál es la técnica para el trazado de estas líneas.

17. 

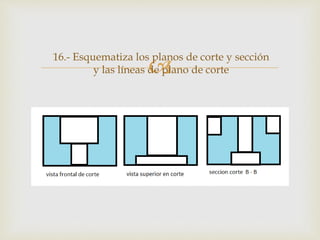

16.- Esquematiza los planos de corte y sección
y las líneas de plano de corte

18. 

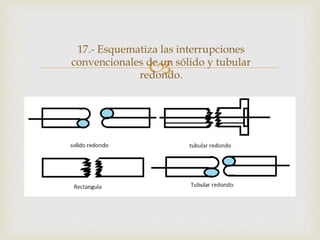

17.- Esquematiza las interrupciones
convencionales de un sólido y tubular
redondo.

19. 

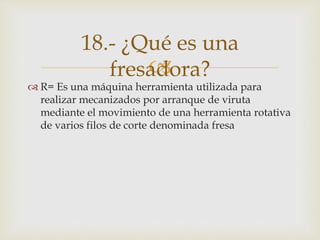

 R= Es una máquina herramienta utilizada para
realizar mecanizados por arranque de viruta
mediante el movimiento de una herramienta rotativa
de varios filos de corte denominada fresa
18.- ¿Qué es una
fresadora?

20. 
 R= a) Con orificio
 b) Con mango cilíndrico
 c) Con mango cónico
 d) Con mango cónico y agujero roscado
20.- ¿Cuál es el dispositivo de sujeción más
empleado en la fresadora horizontal?

21. 

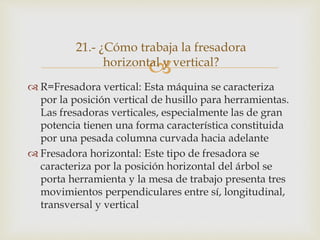

 R=Fresadora vertical: Esta máquina se caracteriza
por la posición vertical de husillo para herramientas.
Las fresadoras verticales, especialmente las de gran
potencia tienen una forma característica constituida
por una pesada columna curvada hacia adelante
 Fresadora horizontal: Este tipo de fresadora se
caracteriza por la posición horizontal del árbol se
porta herramienta y la mesa de trabajo presenta tres
movimientos perpendiculares entre sí, longitudinal,
transversal y vertical
21.- ¿Cómo trabaja la fresadora
horizontal y vertical?

22. 
 R= Este tipo también tiene el eje porta fresa en
horizontal los ejes (X, Y, Z). Este soporte este soporte
se apoya en dos lugares por un lado, sobre el mismo
cabezal. (El cabezal es pues el encargado vertical). Y
por el otro sobre el carnero (un rodamiento ubicado
en el puente deslizante).

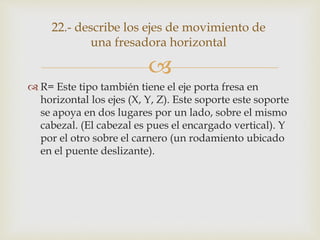

22.- describe los ejes de movimiento de
una fresadora horizontal

23. 
 R= El eje orientado vertical mente, perpendicular a la
mesa. Cuenta con la posibilidad de realizar un
pequeño desplazamiento tipo axial, ideal para
facilitar el ladrado escalonado o en escalada

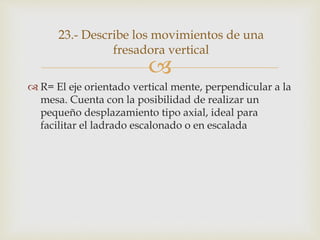

23.- Describe los movimientos de una
fresadora vertical

24. 
 R= La fresadora universal se diferencia de aquellas
en el hecho de que el carro gira alrededor de un eje
terminal. La fresa va en sentido horizontal, en el
husillo. Están diseñadas para obtener un alto grado
de versatilidad y control, dando como resultado una
buena producción
24.- ¿Qué una maquina fresadora
universal?

25. 
 R= -Equipo completo de refrigeración
 -Cabezal multi angular
 -Mordaza hidráulica
 -Ejes porta – fresa largo
 -Ejes porta – pinzas y juego de pinzas
 -Mesa circular
 -Plato universal de tres garras con contra
plato
25.- Menciona las partes más
importantes de una fresadora
universal
