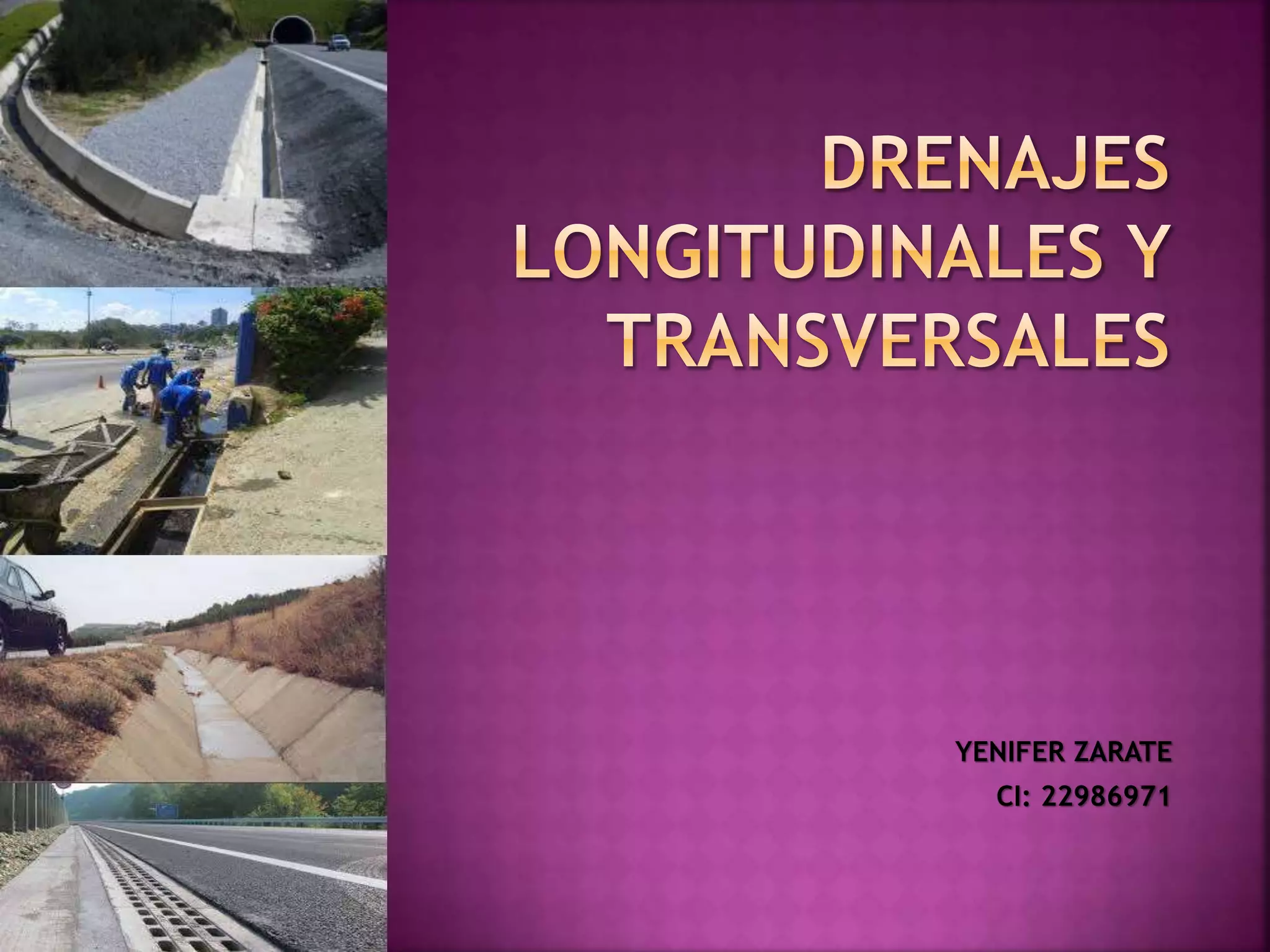

1. YENIFER ZARATE
CI: 22986971

2. Tiene por objeto disminuir las presiones
de poro o impedir que estas aumenten.
La cantidad de agua recolectada,
depende de la permeabilidad del suelo o
de las rocas y de los gradientes
hidráulicos.

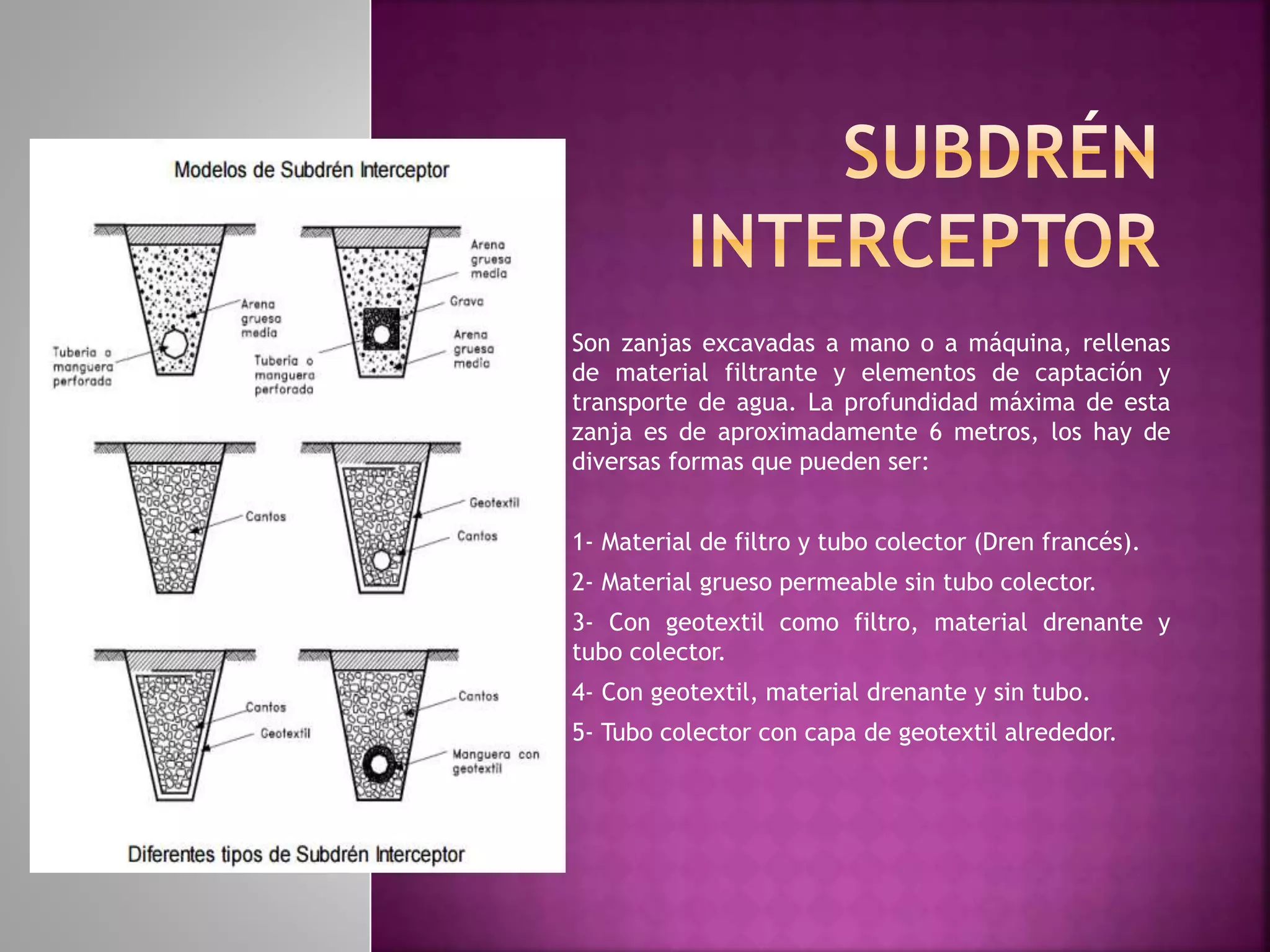

4. Son zanjas excavadas a mano o a máquina, rellenas
de material filtrante y elementos de captación y
transporte de agua. La profundidad máxima de esta
zanja es de aproximadamente 6 metros, los hay de
diversas formas que pueden ser:
1- Material de filtro y tubo colector (Dren francés).
2- Material grueso permeable sin tubo colector.
3- Con geotextil como filtro, material drenante y
tubo colector.
4- Con geotextil, material drenante y sin tubo.
5- Tubo colector con capa de geotextil alrededor.

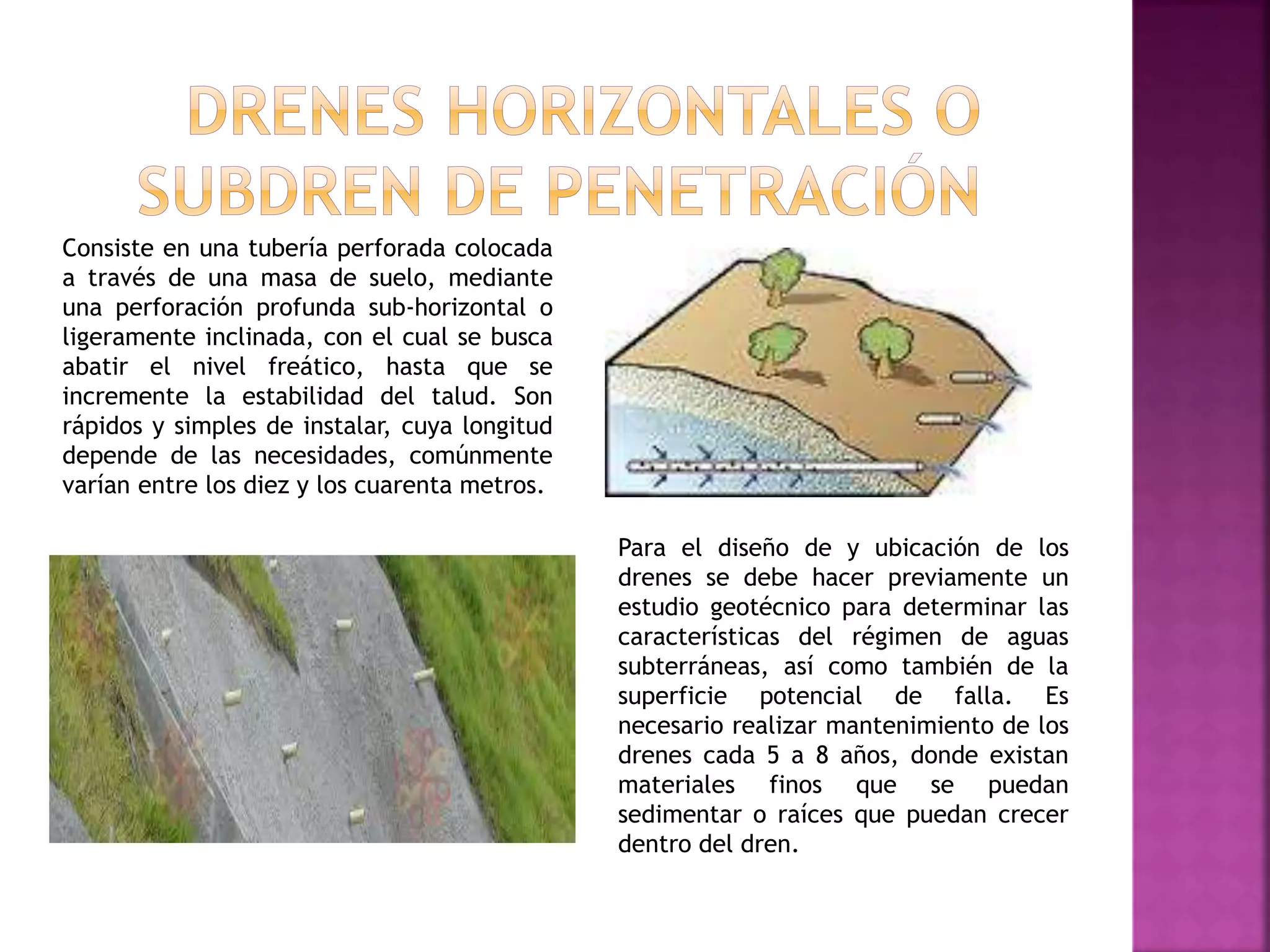

5. Consiste en una tubería perforada colocada
a través de una masa de suelo, mediante
una perforación profunda sub-horizontal o
ligeramente inclinada, con el cual se busca
abatir el nivel freático, hasta que se
incremente la estabilidad del talud. Son
rápidos y simples de instalar, cuya longitud
depende de las necesidades, comúnmente
varían entre los diez y los cuarenta metros.
Para el diseño de y ubicación de los
drenes se debe hacer previamente un
estudio geotécnico para determinar las
características del régimen de aguas
subterráneas, así como también de la
superficie potencial de falla. Es
necesario realizar mantenimiento de los
drenes cada 5 a 8 años, donde existan
materiales finos que se puedan
sedimentar o raíces que puedan crecer
dentro del dren.
