El documento presenta varios ejercicios de circuitos eléctricos resueltos utilizando el divisor de corriente y el divisor de tensión. En el primer ejercicio se calculan las corrientes en tres resistencias aplicando el divisor de corriente. En el segundo ejercicio se hallan las corrientes en dos ramas de un circuito también usando divisor de corriente. El tercer ejercicio utiliza divisor de tensión para determinar los voltajes en tres resistencias. El último ejercicio encuentra valores de voltaje aplicando divisor de corriente y divisor de tensión.

1. Ejercicios de circuito
electrico
Realizado por
jose martinez
25.943.146

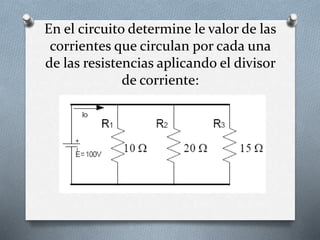

2. En el circuito determine le valor de las
corrientes que circulan por cada una
de las resistencias aplicando el divisor
de corriente:

3. 
1
𝑅𝑇
=
1
1
𝑅1
+
1
𝑅2
+
1
𝑅3

1
𝑅𝑇
=
1
1
10
+
1
20
+
1
15

1
𝑅𝑇
=
1
13
60
 𝑅𝑇 = 4,62𝛺
 𝐼𝑡 =
𝑉
𝑅𝑇
=
100
4,62
= 21,65 𝑎𝑚𝑝
 𝐼1 =
𝑅𝑇
𝑅1
𝑥 𝐼𝑡 =
4,62
10
𝑥21,65 𝑎𝑚𝑝 = 10,00𝛺
 𝐼2 =
𝑅𝑇
𝑅2
𝑥 𝐼𝑡 =
4,62
20
𝑥21,65 𝑎𝑚𝑝 = 5,00𝛺
 𝐼3 =
𝑅𝑇
𝑅3
𝑥 𝐼𝑡 =
4,62
15
𝑥21,65 𝑎𝑚𝑝 = 6,66𝛺
 Comprobacion= 10 𝛺+5,00 𝛺+6,66 𝛺 = 21,66 𝛺

4. Hallar los valores de I, I1 e I2
del siguiente circuito:

5.  R12 = 1 = 10ohm
1/20 + 1/20
 R34 = 1 = 20ohm
1/40 + 1/40
 Rt = R12 * R34 = 10 * 20 = 6.66 ohm
R12+R34 10+20
 I = E / Rt = 100 V / 6.66 ohm = 15.01A

6.  I1 = R2* I = 20* 15.01A =
10,01AMP
R1+R2 10+20
 I2 = R1* I = 10 * 15.01A = 5AMP
R1+R2 10+20
 COMPROBACION= 10,01amp+5amp=
15.01amp

7. Use divisor de tensión para determinar los voltajes indicados en cada
una de las resistencias presentes en el circuito, por la aplicación del
divisor de tensión

8.  𝑅𝑇 = 𝑅1 + 𝑅2 + 𝑅3
𝑅𝑇 = 70𝛺 + 35𝛺 + 100𝛺 = 205I𝛺
 I = 100 V / 205𝛺 = 0.48A
Por divisor de tensión:
 𝑉1 = 𝑅1𝑥𝐼
𝑉1 = 70𝛺𝑥0.48A
𝑉1 =34 V
 𝑉2 = 𝑅2𝑥
𝑉
𝑅𝑇
𝑉2 = 35𝛺𝑥0.48 𝐴𝑀𝑃
𝑉2 = 17𝑉
 𝑉3 = 𝑅3𝑥
𝑉
𝑅𝑇
𝑉3 = 100𝛺𝑥0.48𝐴𝑀𝑃
𝑉3 = 48 V
 Comprobacion= 34v+17v+48v= 99v

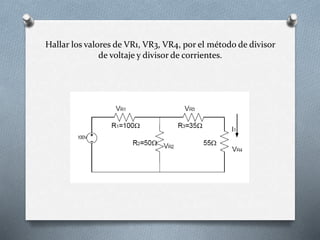

9. Hallar los valores de VR1, VR3, VR4, por el método de divisor
de voltaje y divisor de corrientes.

10.  𝑅3,4 = 𝑅3 + 𝑅4
 𝑅3,4 = 35 + 55 = 90𝛺

1
𝑅𝑇
=
1
1
𝑅1
+
1
𝑅2
+
1
𝑅34

1
𝑅𝑇
=
1
1
100
+
1
50
+
1
90
 𝑅𝑇 = 24,32𝛺
 𝐼𝑡 =
𝑉
𝑅𝑇
=
100
24,32
= 4,11 𝑎𝑚𝑝

11.  𝐼1 =
𝑅𝑇
𝑅1
𝑥 𝐼𝑡 =
24,32
100
𝑥4,11 𝑎𝑚𝑝 = 0.99𝛺
 𝐼2 =
𝑅𝑇
𝑅2
𝑥 𝐼𝑡 =
24,32
50
𝑥4,11 𝑎𝑚𝑝 = 1,99𝛺
 𝐼34 =
𝑅𝑇
𝑅34
𝑥 𝐼𝑡 =
24,32
90
𝑥4,11 𝑎𝑚𝑝 = 1,11𝛺
