1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL POPER POPULAR PARA LA EDUCACION SUPERIOR
INSTITUTO UNIVERSITARIO POLITECNICO
SANTIAGO MARIÑO
EXTENCION MATURIN
Profesora Bachiller
Ing. Mariangela Pollonais Brito, Orlando
C.I: 20.645.393

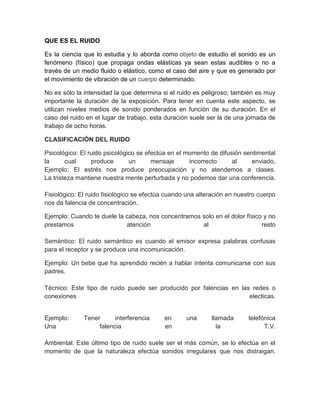

2. QUE ES EL RUIDO
Es la ciencia que lo estudia y lo aborda como objeto de estudio el sonido es un
fenómeno (físico) que propaga ondas elásticas ya sean estas audibles o no a
través de un medio fluido o elástico, como el caso del aire y que es generado por
el movimiento de vibración de un cuerpo determinado.
No es sólo la intensidad la que determina si el ruido es peligroso; también es muy
importante la duración de la exposición. Para tener en cuenta este aspecto, se
utilizan niveles medios de sonido ponderados en función de su duración. En el
caso del ruido en el lugar de trabajo, esta duración suele ser la de una jornada de
trabajo de ocho horas.
CLASIFICACIÓN DEL RUIDO
Psicológico: El ruido psicológico se efectúa en el momento de difusión sentimental
la cual produce un mensaje incorrecto al enviado.
Ejemplo: El estrés nos produce preocupación y no atendemos a clases.
La tristeza mantiene nuestra mente perturbada y no podemos dar una conferencia.
Fisiológico: El ruido fisiológico se efectúa cuando una alteración en nuestro cuerpo
nos da falencia de concentración.
Ejemplo: Cuando te duele la cabeza, nos concentramos solo en el dolor físico y no
prestamos atención al resto
Semántico: El ruido semántico es cuando el emisor expresa palabras confusas
para el receptor y se produce una incomunicación.
Ejemplo: Un bebe que ha aprendido recién a hablar intenta comunicarse con sus
padres.
Técnico: Este tipo de ruido puede ser producido por falencias en las redes o
conexiones electicas.
Ejemplo: Tener interferencia en una llamada telefónica
Una falencia en la T.V.
Ambiental: Este último tipo de ruido suele ser el más común, se lo efectúa en el
momento de que la naturaleza efectúa sonidos irregulares que nos distraigan.

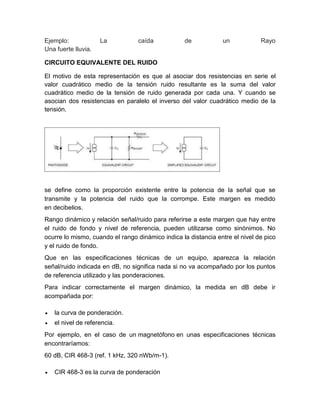

3. Ejemplo: La caída de un Rayo
Una fuerte lluvia.
CIRCUITO EQUIVALENTE DEL RUIDO
El motivo de esta representación es que al asociar dos resistencias en serie el
valor cuadrático medio de la tensión ruido resultante es la suma del valor
cuadrático medio de la tensión de ruido generada por cada una. Y cuando se
asocian dos resistencias en paralelo el inverso del valor cuadrático medio de la
tensión.
se define como la proporción existente entre la potencia de la señal que se
transmite y la potencia del ruido que la corrompe. Este margen es medido
en decibelios.
Rango dinámico y relación señal/ruido para referirse a este margen que hay entre
el ruido de fondo y nivel de referencia, pueden utilizarse como sinónimos. No
ocurre lo mismo, cuando el rango dinámico indica la distancia entre el nivel de pico
y el ruido de fondo.
Que en las especificaciones técnicas de un equipo, aparezca la relación
señal/ruido indicada en dB, no significa nada si no va acompañado por los puntos
de referencia utilizado y las ponderaciones.
Para indicar correctamente el margen dinámico, la medida en dB debe ir
acompañada por:
 la curva de ponderación.
 el nivel de referencia.
Por ejemplo, en el caso de un magnetófono en unas especificaciones técnicas
encontraríamos:
60 dB, CIR 468-3 (ref. 1 kHz, 320 nWb/m-1).
 CIR 468-3 es la curva de ponderación

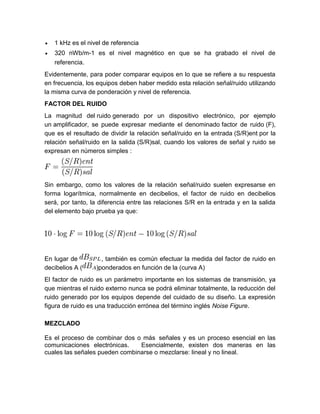

4.  1 kHz es el nivel de referencia
 320 nWb/m-1 es el nivel magnético en que se ha grabado el nivel de
referencia.
Evidentemente, para poder comparar equipos en lo que se refiere a su respuesta
en frecuencia, los equipos deben haber medido esta relación señal/ruido utilizando
la misma curva de ponderación y nivel de referencia.
FACTOR DEL RUIDO
La magnitud del ruido generado por un dispositivo electrónico, por ejemplo
un amplificador, se puede expresar mediante el denominado factor de ruido (F),
que es el resultado de dividir la relación señal/ruido en la entrada (S/R)ent por la
relación señal/ruido en la salida (S/R)sal, cuando los valores de señal y ruido se
expresan en números simples :
Sin embargo, como los valores de la relación señal/ruido suelen expresarse en
forma logarítmica, normalmente en decibelios, el factor de ruido en decibelios
será, por tanto, la diferencia entre las relaciones S/R en la entrada y en la salida
del elemento bajo prueba ya que:
En lugar de , también es común efectuar la medida del factor de ruido en
decibelios A ( )ponderados en función de la (curva A)
El factor de ruido es un parámetro importante en los sistemas de transmisión, ya
que mientras el ruido externo nunca se podrá eliminar totalmente, la reducción del
ruido generado por los equipos depende del cuidado de su diseño. La expresión
figura de ruido es una traducción errónea del término inglés Noise Figure.
MEZCLADO
Es el proceso de combinar dos o más señales y es un proceso esencial en las
comunicaciones electrónicas. Esencialmente, existen dos maneras en las
cuales las señales pueden combinarse o mezclarse: lineal y no lineal.

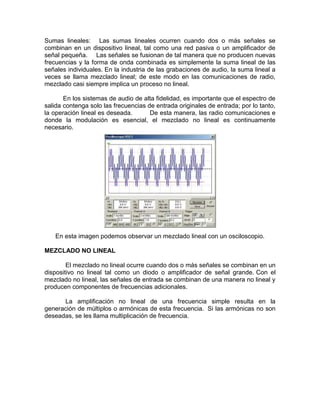

5. Sumas lineales: Las sumas lineales ocurren cuando dos o más señales se
combinan en un dispositivo lineal, tal como una red pasiva o un amplificador de
señal pequeña. Las señales se fusionan de tal manera que no producen nuevas
frecuencias y la forma de onda combinada es simplemente la suma lineal de las
señales individuales. En la industria de las grabaciones de audio, la suma lineal a
veces se llama mezclado lineal; de este modo en las comunicaciones de radio,
mezclado casi siempre implica un proceso no lineal.
En los sistemas de audio de alta fidelidad, es importante que el espectro de
salida contenga solo las frecuencias de entrada originales de entrada; por lo tanto,
la operación lineal es deseada. De esta manera, las radio comunicaciones e
donde la modulación es esencial, el mezclado no lineal es continuamente
necesario.
En esta imagen podemos observar un mezclado lineal con un osciloscopio.
MEZCLADO NO LINEAL
El mezclado no lineal ocurre cuando dos o más señales se combinan en un
dispositivo no lineal tal como un diodo o amplificador de señal grande. Con el
mezclado no lineal, las señales de entrada se combinan de una manera no lineal y
producen componentes de frecuencias adicionales.
La amplificación no lineal de una frecuencia simple resulta en la
generación de múltiplos o armónicas de esta frecuencia. Si las armónicas no son
deseadas, se les llama multiplicación de frecuencia.

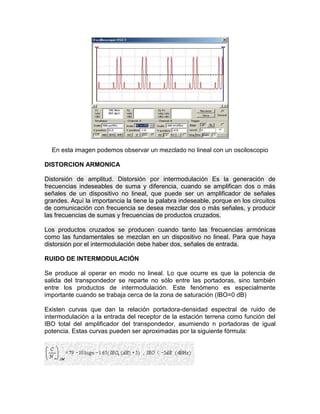

6. En esta imagen podemos observar un mezclado no lineal con un osciloscopio
DISTORCION ARMONICA
Distorsión de amplitud. Distorsión por intermodulación Es la generación de
frecuencias indeseables de suma y diferencia, cuando se amplifican dos o más
señales de un dispositivo no lineal, que puede ser un amplificador de señales
grandes. Aquí la importancia la tiene la palabra indeseable, porque en los circuitos
de comunicación con frecuencia se desea mezclar dos o más señales, y producir
las frecuencias de sumas y frecuencias de productos cruzados.
Los productos cruzados se producen cuando tanto las frecuencias armónicas
como las fundamentales se mezclan en un dispositivo no lineal. Para que haya
distorsión por el intermodulación debe haber dos, señales de entrada.
RUIDO DE INTERMODULACIÓN
Se produce al operar en modo no lineal. Lo que ocurre es que la potencia de
salida del transpondedor se reparte no sólo entre las portadoras, sino también
entre los productos de intermodulación. Este fenómeno es especialmente
importante cuando se trabaja cerca de la zona de saturación (IBO=0 dB)
Existen curvas que dan la relación portadora-densidad espectral de ruido de
intermodulación a la entrada del receptor de la estación terrena como función del
IBO total del amplificador del transpondedor, asumiendo n portadoras de igual
potencia. Estas curvas pueden ser aproximadas por la siguiente fórmula:

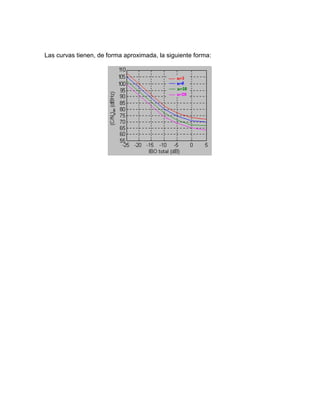

7. Las curvas tienen, de forma aproximada, la siguiente forma:
