1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN MATURIN-MONAGAS
Docente: Mariangela Pollonais Integrante:
Sección: V Luis Yedra
C.I: 20.743.284
Maturín, julio de 2014

2. 1) ¿Qué es el Ruido?
El ruido es un sonido no deseado; su intensidad (o volumen) se mide en decibelios
(dB). El ruido es la alteración del mensaje el cual no llega correctamente al
receptor, este puede ser producido por causas físicas o mentales,
2) Clasificación y Fuentes de Ruido
El ruido se divide en 5 clasificaciones:
* Psicológico: El ruido psicológico se efectúa en el momento de difusión
sentimental la cual produce un mensaje incorrecto al enviado.
Ejemplo: El estrés nos produce preocupación y no atendemos a clases.
La tristeza mantiene nuestra mente perturbada y no podemos dar una conferencia.
* Fisiológico: El ruido fisiológico se efectúa cuando una alteración en nuestro
cuerpo nos da falencia de concentración.
Ejemplo: Cuando te duele la cabeza, nos concentramos solo en el dolor físico y no
préstamos atención al resto.
Un dolor fuerte de estómago produce malestar y este, desinterés en otras cosas.
* Semántico: El ruido semántico es cuando el emisor expresa palabras confusas
para el receptor y se produce una incomunicación.
Ejemplo: Un bebe que ha aprendido recién a hablar intenta comunicarse con sus
padres
Un abogado usando palabras jurídicas con un estudiante del colegio.
*Técnico: Este tipo de ruido puede ser producido por falencias en las redes o
conexiones electicas.
Ejemplo: Tener interferencia en una llamada telefónica
Una falencia en la T.V
* Ambiental: Este último tipo de ruido suele ser el más común, se lo efectúa en el
momento de que la naturaleza efectúa sonidos irregulares que nos distraigan.

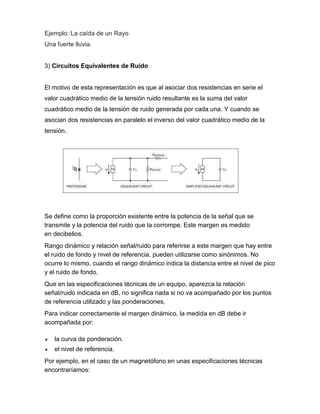

3. Ejemplo: La caída de un Rayo
Una fuerte lluvia.
3) Circuitos Equivalentes de Ruido
El motivo de esta representación es que al asociar dos resistencias en serie el
valor cuadrático medio de la tensión ruido resultante es la suma del valor
cuadrático medio de la tensión de ruido generada por cada una. Y cuando se
asocian dos resistencias en paralelo el inverso del valor cuadrático medio de la
tensión.
Se define como la proporción existente entre la potencia de la señal que se
transmite y la potencia del ruido que la corrompe. Este margen es medido
en decibelios.
Rango dinámico y relación señal/ruido para referirse a este margen que hay entre
el ruido de fondo y nivel de referencia, pueden utilizarse como sinónimos. No
ocurre lo mismo, cuando el rango dinámico indica la distancia entre el nivel de pico
y el ruido de fondo.
Que en las especificaciones técnicas de un equipo, aparezca la relación
señal/ruido indicada en dB, no significa nada si no va acompañado por los puntos
de referencia utilizado y las ponderaciones.
Para indicar correctamente el margen dinámico, la medida en dB debe ir
acompañada por:
 la curva de ponderación.
 el nivel de referencia.
Por ejemplo, en el caso de un magnetófono en unas especificaciones técnicas
encontraríamos:

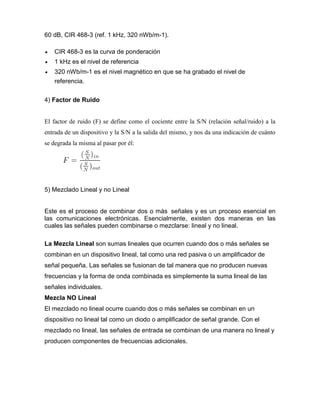

4. 60 dB, CIR 468-3 (ref. 1 kHz, 320 nWb/m-1).
 CIR 468-3 es la curva de ponderación
 1 kHz es el nivel de referencia
 320 nWb/m-1 es el nivel magnético en que se ha grabado el nivel de
referencia.
4) Factor de Ruido
El factor de ruido (F) se define como el cociente entre la S/N (relación señal/ruido) a la
entrada de un dispositivo y la S/N a la salida del mismo, y nos da una indicación de cuánto
se degrada la misma al pasar por él:
5) Mezclado Lineal y no Lineal
Este es el proceso de combinar dos o más señales y es un proceso esencial en
las comunicaciones electrónicas. Esencialmente, existen dos maneras en las
cuales las señales pueden combinarse o mezclarse: lineal y no lineal.
La Mezcla Lineal son sumas lineales que ocurren cuando dos o más señales se
combinan en un dispositivo lineal, tal como una red pasiva o un amplificador de
señal pequeña. Las señales se fusionan de tal manera que no producen nuevas
frecuencias y la forma de onda combinada es simplemente la suma lineal de las
señales individuales.
Mezcla NO Lineal
El mezclado no lineal ocurre cuando dos o más señales se combinan en un
dispositivo no lineal tal como un diodo o amplificador de señal grande. Con el
mezclado no lineal, las señales de entrada se combinan de una manera no lineal y
producen componentes de frecuencias adicionales.

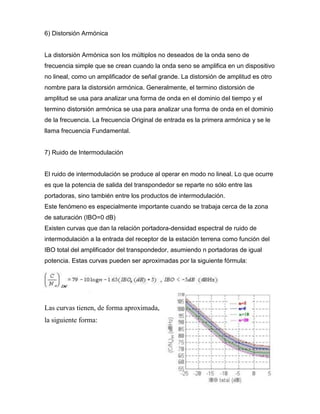

5. 6) Distorsión Armónica
La distorsión Armónica son los múltiplos no deseados de la onda seno de
frecuencia simple que se crean cuando la onda seno se amplifica en un dispositivo
no lineal, como un amplificador de señal grande. La distorsión de amplitud es otro
nombre para la distorsión armónica. Generalmente, el termino distorsión de
amplitud se usa para analizar una forma de onda en el dominio del tiempo y el
termino distorsión armónica se usa para analizar una forma de onda en el dominio
de la frecuencia. La frecuencia Original de entrada es la primera armónica y se le
llama frecuencia Fundamental.
7) Ruido de Intermodulación
El ruido de intermodulación se produce al operar en modo no lineal. Lo que ocurre
es que la potencia de salida del transpondedor se reparte no sólo entre las
portadoras, sino también entre los productos de intermodulación.
Este fenómeno es especialmente importante cuando se trabaja cerca de la zona
de saturación (IBO=0 dB)
Existen curvas que dan la relación portadora-densidad espectral de ruido de
intermodulación a la entrada del receptor de la estación terrena como función del
IBO total del amplificador del transpondedor, asumiendo n portadoras de igual
potencia. Estas curvas pueden ser aproximadas por la siguiente fórmula:
Las curvas tienen, de forma aproximada,
la siguiente forma:
