El documento proporciona una introducción a la electroterapia, definiéndola como la aplicación de energía electromagnética al organismo para producir reacciones biológicas y fisiológicas que mejoren los tejidos. Explica los conceptos básicos de electricidad como corriente, voltaje e intensidad, y clasifica las corrientes en directa, alterna, de baja, media y alta frecuencia, con diferentes efectos como motor, sensitivo y térmico.

1. Generalidades de
electroterapia
R1 MFyR Larissa Ríos Mendoza
UMAE 14 “Adolfo Ruiz Cortines”
TERAPIA FÍSICA

2. Introducción

3. Introducción (Historia)

4. Definición
Aplicación de energía electromagnética al
organismo, con el fin de producir sobre él
reacciones biológicas y fisiológicas, las
cuales serán aprovechadas para mejorar los
distintos tejidos cuando se encuentran
sometidos a enfermedad o alteraciones
metabólicas.
Agentes electrofísicos no ionizantes
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

5. Objetivos específicos
 Aprender los principios básicos de electroterapia
 Conocer los efectos sobre el cuerpo humano
 Clasificar las corrientes terapéuticas

6. Desarrollo

7. Efectos de electroterapia
Motor
Baja frecuencia o
media frecuencia
Sensitivo
Baja frecuencia o
media frecuencia
Químico
Corrientes
galvánica o
interrumpidas
galvánicas.
Térmicos
Alta frecuencia
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

8. Conducción en los tejidos
Pocos conductores
Medianamente
conductores
Relativamente buenos
conductores
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

9. Conceptos básicos de
electricidad

10. Electricidad
 Manifestación de liberación y circulación de
energía de los electrones.
 Corriente eléctrica se refiere al flujo de
electrones a través de la materia en un intervalo
de tiempo.
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

11. Electrón y molécula
* Núcleo
* Nube eléctrica
Fuerzas eléctricas:
Adhesión
Núcleo
Nube eléctrica
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

12. Iones
 Átomos o moléculas cargadas eléctricamente.
Anión Catión
Neutro Cargado negativo Cargo positivo
Gana
electrones
Pierde
electrones
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

13. Polaridad
Polaridad
Movimiento de electrones de zona escasa y zona exceso.
Lograr equilibrio
Zona con déficit (ánodo)
Carga positiva
Zona con exceso (cátodo)
Carga negativa
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

14. Electrólito
 Líquido que conduce corriente eléctrica.
 Los cationes (+) se desplazan hacia el cátodo (-).
 Los aniones (-) se desplazan hacia el ánodo (+).
Ley de cargas
Se repelen
Se atraen
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

15. Carga electrónica
 Cantidad de electricidad disponible en un momento determinado en
materia.
 Unidad: Columbio (C).
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

16. Diferencial de potencial (voltaje)
 Fuerza impulsora que induce a los
electrones desplazarse de una zona de
exceso a otra de escasez.
 Unidad: Voltio (V).
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

17. Fuerza electromotriz
 Fuerza que trata de devolver equilibrio
eléctrico a las cargas eléctricas e iones,
provocando movimiento de electrones
desde donde abundan hacia donde
escasean.
 Desequilibrio (+): succión de
aniones (-)
 Desequilibrio (-): repulsión de
cationes (+)
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

18. Intensidad (“Corriente”)
 Cantidad de electrones que pasan por conductor
en un tiempo determinado (segundo). Siempre
que haya energía eléctrica.
 Unidad (símbolo): Amperio (A).
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

19. Intensidad
 Útil para objetivo específico dentro
de tratamiento.
 Establece umbrales o límites,
relacionados con una respuesta del
paciente.
Sensitivo
• Sensación. Función equipo
Motor
• Contracción. Corriente, frecuencia y
duración.
Dolor
• Daño tisular
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

20. Resistencia (impedancia)
 Fuerza de freno que opone la materia al movimiento de los electrones
cuando circulan a través de ella.
 Dependerá su composición y tipo de corriente.
 Unidad (símbolo): Ohmnio (Ω).
Serie Paralelo
Más fácil y menor
resistencia
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

21. Resistencia
Primer orden
Conductores
Segundo orden
Semiconductores
Tercer orden
Aislante
Admiten mucha intensidad
No admiten mucha intensidad
No admiten intensidad. Resistivo
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

22. Ley de Ohm
 Ley básica de electricidad que
establece la relación entre la
intensidad de una corriente
(miliamperios) y voltaje (milivoltios)
entre los polos o electrodos de
aplicación.
 Relación es resistencia eléctrica
(ohmios).
INTENSIDAD
RESISTENCIA
VOLTAJE
Cameron, M. H. (2014). Agentes físicos en rehabilitación. De la investigación a la práctica (2.a ed.). Elsevier.

23. Ley de Ohm
 Triángulo de Ohm
I: INTENSIDAD
R: RESISTENCIA
V: VOLTAJE
Cameron, M. H. (2014). Agentes físicos en rehabilitación. De la investigación a la práctica (2.a ed.). Elsevier.

24. Ley deWatt
 Potencia eléctrica suministrada por un receptor es directamente
proporcional al voltaje e intensidad de corriente eléctrica que circule
por él.
P: POTENCIA
I: INTENSIDAD
V: VOLTAJE
Cameron, M. H. (2014). Agentes físicos en rehabilitación. De la investigación a la práctica (2.a ed.). Elsevier.

25. Potencia
 Velocidad con la que se realiza un trabajo.
P = V*I
P: potencia, V: voltaje e I: intensidad).
 Mide velocidad que produce una transformación de una
energía a otra.
(Eficacia de aparatos en suministrar energía)
 Unidad (símbolo): vatio o watts (W).
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

26. Trabajo
 Si multiplicamos la potencia durante un determinado tiempo
(segundo).
 Unidad (símbolo): julio (J).
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.
Crépon, F., Doubrère, J.-F., Vanderthommen, M., Castel-Kremer, E., & Cadet, G. (2008). Electroterapia. Electroestimulación. EMC -
Kinesiterapia - Medicina Física, 29(1), 1-20. https://doi.org/10.1016/s1293-2965(08)70745-x

27. Ley de Joule
Q: CALOR
I: INTENSIDAD
R: RESISTENCIA
t: tiempo
 Cantidad de calor desarrollado por una
corriente eléctrica al pasar por un cuerpo.
 Vencer resistencia que opone el cuerpo
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

28. Calor
 Cantidad de energía térmica
generada provocada por el
movimiento de cargas eléctricas a
través de ella.
 Unidad (símbolo): calorías (cal).
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

29. Temperatura
 Concentración o densidad de
caloría en un volumen
determinado.
 Unidad (símbolo): grado (°C o
°F).
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

30. Velocidad de transmisión
energética
La rapidez en la aplicación de
una energía depende
fundamentalmente de la potencia
y de la capacidad de tejidos para
asimilarla.
• Cantidad de energía recibida.
Suficiente para estimular al
organismo
• Dependerá:
• Técnica
• Electrodos
• Duración de sesión.
• Unidad: J/cm2
Dosis
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.
Crépon, F., Doubrère, J.-F., Vanderthommen, M., Castel-Kremer, E., & Cadet, G. (2008). Electroterapia. Electroestimulación. EMC -
Kinesiterapia - Medicina Física, 29(1), 1-20. https://doi.org/10.1016/s1293-2965(08)70745-x

31. Efecto
electromagnético
 Propiedad que presenta la
energía eléctrica para generar
un campo magnético
alrededor del conducto por el
que pasa una corriente
eléctrica.
 Unidad: Henrio (H)
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

32. Capacitancia
• Propiedad de cuerpos para
almacenar cargas eléctricas.
• Unidad (símbolo): Faradio (F).
• Resistencia que opone la
materia conductora a ser
sometida al paso o cambio y
variaciones de intensidad, o,
corte de corriente que
circulaba.
• Unidad (símbolo): Henries (H)
Inductancia
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

33. Ondas

34. Características de onda
• Cadencia completa de una
onda, de inicio a inicioCiclo:
• Valor máximo de
desplazamiento desde línea
isoeléctrica
Intensidad
(Amplitud):
• Tiempo que dura un cicloPeríodo:
Cameron, M. H. (2014). Agentes físicos en rehabilitación. De la investigación a la práctica (2.a ed.). Elsevier.

35. Características de onda
• Número de veces que se
repite un ciclo/segundo.
Unidad: Hercios (Hz)
Frecuencia
• Cociente de dividir la
velocidad de la luz entre
la frecuencia
Longitud de
onda
Cameron, M. H. (2014). Agentes físicos en rehabilitación. De la investigación a la práctica (2.a ed.). Elsevier.
Albornoz Cabello, M., Maya Martín, J., & Toledo Marhuenda, J. V. (2016). Electroterapia práctica (1.a ed.). Elsevier.

36. Clasificación de corrientes

37. Clasificación
Corriente
Directa
Alterna
Frecuencia
Baja
Media
Alta
Efectos
Motor
Sensitivo
Electroquímico
Térmico
Relajante
Aporte energético
Formas de
aplicación
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

38. Corriente
Corriente
directa:
Flujo continuo.
Unidireccional de
partículas cargadas.
Corriente
alterna:
Flujo continuo.
Bidireccional de
partículas cargada.
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

39. Frecuencia
Frecuencia Rango Efectos Modalidades Técnica de
ubicación
Baja 1 Hz – 1 kHz Sensitivo
Excitomotor
Farádica
Trabert
Diadinámicas
Exponenciales
TENs
Directo sobre piel
Media 1 kHz – 10 kHz Sensitivo
Excitomotor
Interferenciales
Rusas (de Kotz)
Directo sobre la piel
Alta > 10 kHz Sensitivo
Térmico
Onda corta
Microonda
Diatermia
Distancia de la piel
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

40. Efectos
• Dosificación: respuesta motora.Efecto motor:
• Dosificación: respuesta sensitiva.Efecto sensitivo:
• Referencia de intensidad fundamental < 0.1mA/cm2.Cambios electroquímicos:
• Dosificación: percepción térmica (subjetiva).Efecto térmico:
• Dosificación específicas.Relajación muscular:
Influencia en regeneración tisular
• Dosificación: cálculos teóricos.Aporte energético al organismo:
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

41. Parámetros de impulso
Amplitud:
• Máximo voltaje.
Conformado
Subida Mantenimiento Caída
- Lineal
- Exponencial
- Máxima
amplitud
- Lineal
- Exponencial
- Parábola
Cameron, M. H. (2014). Agentes físicos en rehabilitación. De la investigación a la práctica (2.a ed.). Elsevier.

42. Parámetros de impulso
Amplitud:
Tiempo de impulso:
• Tiempo total de impulso.
Tiempo de reposo (pausa):
• Tiempo sin impulso.
Período:
• Tiempo impulsos + reposos.
- Subida
- Mantenimiento
- Caída
Cameron, M. H. (2014). Agentes físicos en rehabilitación. De la investigación a la práctica (2.a ed.). Elsevier.
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

43. Parámetros de impulso
Amplitud:
Frecuencia
• Número de impulsos por segundo,
finalidad del tratamiento.
Cameron, M. H. (2014). Agentes físicos en rehabilitación. De la investigación a la práctica (2.a ed.). Elsevier.

44. Formas habituales de aplicación
Impulsos aislados
Reposo > 1 segundo.
Estudios, puntos
motores y parálisis
periférica.
Trenes
Impulsos agrupados
“ráfagas”.
Trabajo de lado sano o
poco afectado.
Aplicación mantenida
Impulsos con repetición
con misma frecuencia.
Barridos de frecuencia
Impulsos entre reposo
que cambian de
duración, forma y ciclo.
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

45. Forma de impulso
MONOFÁSICAS
Continua
Galvánica Galvánica interrumpida
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

46. Forma de impulso
MONOFÁSICAS
Cuadrada / Rectangular Farádica
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

47. Forma de impulso
MONOFÁSICAS
Exponenciales o progresivas
Triangulares Trapezoides Sinusoidales
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

48. Forma de impulso
BIFÁSICAS
No prevalente Prevalente
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.
Consecutiva
Desfasada

49. Forma de impulso
MODULADAS
Amplitud Frecuencia
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.
Corrientes de media
frecuencia,
interferenciales, TENS,
magnetoterapia y otras
Barridos de media
frecuencia, corrientes
interferenciales y
aperiódicas de Adams

50. Fenómeno de acomodación
 Fenómeno de habituación o acomodación del
organismo y los tejidos, al paso de la corriente.
 Regímenes de estimulación sean lo más dinámicos
posibles, que tengan variación de parámetros para
que no se produzca la acomodación.
 Utilizar corrientes de impulsos modulados
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

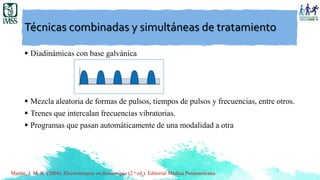

51. Técnicas combinadas y simultáneas de tratamiento
 Diadinámicas con base galvánica
 Mezcla aleatoria de formas de pulsos, tiempos de pulsos y frecuencias, entre otros.
 Trenes que intercalan frecuencias vibratorias.
 Programas que pasan automáticamente de una modalidad a otra
Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica Panamericana.

52. Contraindicaciones
 Marcapasos o dispositivos electrónicos implantados.
 Osteosíntesis o endoprótesis metálicas.
 Anestesia o hipoestesia.
 Neoplasias o tumores.
 Embarazo.
 Trombosis o tromboflebitis.
 Procesos inflamatorios agudos o infecciones.
 Úlcera o injerto.
Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias Médicas.

53. Conclusión

54. Conclusiones
 Para comprender la electroterapia es importante conocer las leyes de electricidad,
las magnitudes de esta y sus unidades.
 La electroterapia se clasifica según sus corrientes, sus efectos, sus formas de ondas
y sus formas de aplicación.
 Los impulsos tienen diferentes parámetros: Amplitud, tiempo de impulso, tiempo
de reposo y período así como frecuencia
 Siempre considerar el fenómeno de acomodación, para evitarlo corrientes
moduladas

55. Bibliografía
 Martín Cordero, J. E. (2008). Agentes físicos (1.a ed.). Editorial Ciencias
Médicas.
 Martín, J. M. R. (2004). Electroterapia en fisioterapia (2.a ed.). Editorial Médica
Panamericana.
 Cameron, M. H. (2014). Agentes físicos en rehabilitación. De la
investigación a la práctica (2.a ed.). Elsevier.
 Albornoz Cabello, M., Maya Martín, J., & Toledo Marhuenda, J. V. (2016).
Electroterapia práctica (1.a ed.). Elsevier.
