Introducción a la Electroterapia

Conocer los efectos que produce la
electricidad en el organismo con efecto
curativo.

 Se define como el estudio de las aplicaciones
terapéuticas de la electricidad.
 Proviene del griego electro (electricidad) y terapia
(cura).

 Tratamiento de lesiones o enfermedades sintomáticas
por el efecto de diversos tipos de corriente.
 Además del efecto estimulante en músculos paréticos o
débiles, la electroterapia también es útil para aliviar el
dolor, disminuir el tono muscular o estimular la
irrigación sanguínea.

 Manifestación de energía de los electrones
(-) que se aglutinan o desplazan unos a
otros.

Martín, R. (s.f.). Electroterapia en Fisioterapia. Panamericana.
Polaridad
Carga eléctrica
Diferencia de potencial o tensión
eléctrica
Intensidad
Resistencia
Potencia
Efecto electromagnético
Capacitancia
Inductancia
Resistividad
(Impedancia)
Efecto anódico (o sombra de la
carga)
Las magnitudes
más importantes
que manifiesta la
electricidad son:
Electricidad

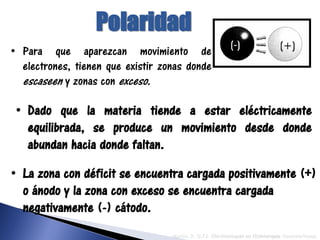

Polaridad
• Para que aparezcan movimiento de
electrones, tienen que existir zonas donde
escaseen y zonas con exceso.
• Dado que la materia tiende a estar eléctricamente
equilibrada, se produce un movimiento desde donde
abundan hacia donde faltan.
• La zona con déficit se encuentra cargada positivamente (+)
o ánodo y la zona con exceso se encuentra cargada
negativamente (-) cátodo.

Carga Eléctrica
Es la cantidad de electricidad (número de electrones) disponible en
un determinado momento en un conjunto delimitado de materia o
en un acumulador.
Su unidad es el culombio, (6.25x1018)

Diferencia de Potencial, Tensión Eléctrica
o Voltaje
Es la fuerza “impulsora” que induce a los electrones a desplazarse
de una zona con exceso a otra con déficit.
Fuerza electromotriz
Su unidad es el voltio.

Fuerza Electromotriz
Fuerza que trata de devolver el equilibrio
eléctrico a las cargas eléctricas y a los iones
provocando el movimiento de electrones
desde donde abundan hacia donde
escasean.
Si el desequilibrio es (+), genera succión sobre
otras cargas eléctricas próximas y de signo (-).
Si el desequilibrio es (-), genera repulsión o
intento de salto a otras cargas eléctricas
próximas y de signo (+).
a)
b)

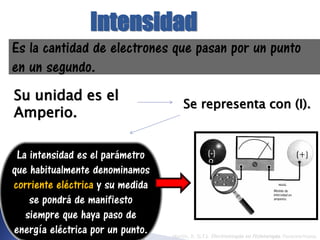

Intensidad
Es la cantidad de electrones que pasan por un punto
en un segundo.
Su unidad es el
Amperio.
Se representa con (I).
La intensidad es el parámetro
que habitualmente denominamos
corriente eléctrica y su medida
se pondrá de manifiesto
siempre que haya paso de
energía eléctrica por un punto.

Resistencia
Es la fuerza de freno que opone la materia al
movimiento de los electrones cuando circulan a través
de ella.
Su unidad es el ohmio.
Se representa con (Ω) o
con (R).

Resistencia
• La resistencia en la materia viva se
presenta bastante variable,
dependiendo de su composición y del
tipo de corriente que circule por ella.
• Si la sustancia que compone la materia es
rica en líquidos y disoluciones salinas, será
buena conductora.

Resistencia
Cuando la energía eléctrica debe
superar varios elementos resistivos en
serie (uno tras otro), el efecto
resistivo es sumativo.

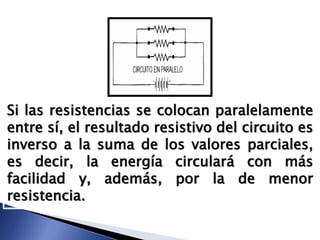

Si las resistencias se colocan paralelamente
entre sí, el resultado resistivo del circuito es
inverso a la suma de los valores parciales,
es decir, la energía circulará con más
facilidad y, además, por la de menor
resistencia.

Potencia
• Utilizando la energía eléctrica, será el
producto de V . I
Es la velocidad con que se realiza un
trabajo.
• Velocidad con que se produce la
transformación de una energía a otra.
• Su unidad es el vatio, expresado con la (W).

Trabajo
La unidad del trabajo es el julio (J).
Si multiplicamos la potencia durante
un determinado tiempo (expresado en
segundos) obtenemos el trabajo
realizado.

Calor
Calor es la cantidad de energía
térmica generada por la agitación
molecular de la materia o provocada
por el movimiento de cargas
eléctricas a través de ella.
Se mide en calorías.

Temperatura
Temperatura es la concentración o
densidad de calorías en un volumen
dado. Se mide en grados (ºC, ºK o ºF).

Calor
El trabajo realizado en los tejidos vivos se
expresa según la fórmula de Joule, fundamental
en electroterapia.
El paso de una corriente eléctrica a
partir de determinada intensidad, y si a
su vez el conductor presenta bastante
resistencia, genera calor en la materia
que la conduce por transformación de
energía.
C = k . R . I2 . t

Velocidad de Transmisión Energética
La rapidez en la aplicación de una
energía depende fundamentalmente de la
potencia y de la capacidad de los tejidos
para asimilarla.

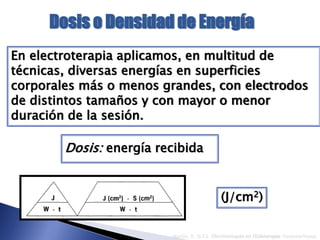

Dosis o Densidad de Energía
En electroterapia aplicamos, en multitud de
técnicas, diversas energías en superficies
corporales más o menos grandes, con electrodos
de distintos tamaños y con mayor o menor
duración de la sesión.
Dosis: energía recibida
(J/cm2)

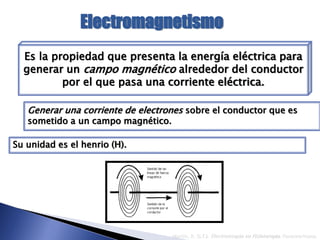

Electromagnetismo
Es la propiedad que presenta la energía eléctrica para
generar un campo magnético alrededor del conductor
por el que pasa una corriente eléctrica.
Generar una corriente de electrones sobre el conductor que es
sometido a un campo magnético.
Su unidad es el henrio (H).

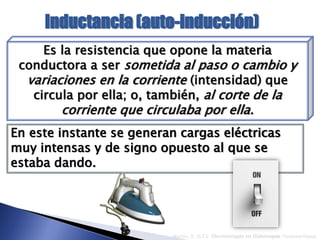

Inductancia (auto-inducción)
Es la resistencia que opone la materia
conductora a ser sometida al paso o cambio y
variaciones en la corriente (intensidad) que
circula por ella; o, también, al corte de la
corriente que circulaba por ella.
En este instante se generan cargas eléctricas
muy intensas y de signo opuesto al que se
estaba dando.

Capacitancia ó Capacidad
Eléctrica.
• Es la propiedad de mantener la cargas
eléctricas :
 Atraerse si son de signo opuesto
 Repelerse si son del mismo signo

Esto es: una carga eléctrica genera otra
en su proximidad de signo contrario,
encontrándose ambas sin contacto
físico o intercalando materia no
conductora entre las dos cargas.

Efecto Anódico
Al aplicar un impulso eléctrico al organismo con
un electrodo, dentro de la materia orgánica e
inmediatamente próximo al electrodo, se crea
una carga eléctrica de signo opuesto que dará
lugar a una diferencia de potencial entre la
electricidad aplicada y las cargas eléctricas del
organismo.

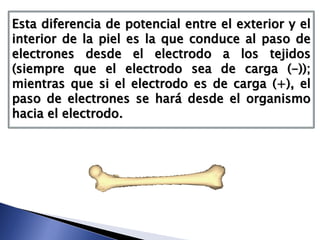

Esta diferencia de potencial entre el exterior y el
interior de la piel es la que conduce al paso de
electrones desde el electrodo a los tejidos
(siempre que el electrodo sea de carga (-));
mientras que si el electrodo es de carga (+), el
paso de electrones se hará desde el organismo
hacia el electrodo.
