La electroterapia aplica energía electromagnética al organismo para inducir reacciones biológicas que mejoran los tejidos afectados por enfermedades. El documento detalla conceptos fundamentales de electricidad, cómo se relacionan con la electroterapia, y presenta la historia y aplicaciones de la electricidad, la corriente, la resistencia, y los fenómenos asociados como el efecto Joule. Además, se abordan temas como el espectro electromagnético, impedancia y el principio de Ohm, con ejemplos prácticos de su relevancia en tratamientos terapéuticos.

1. Fundamentos de
la electroterapia

2. Electroterapia
 Aplicación de energía electromagnética al organismo,
con el fin se producir sobre el reacciones biológicas y
fisiológicas.
Las cuales serán aprovechadas para mejorar los distintos
tejidos cuando se encuentran sometidos a enfermedades
o alteraciones metabólicas de las células que componen
dicho tejidos, que a su vez forman el organismo vivo
humano y animal en general.

3. Historia
Años 400 a.c
Pez torpedo
Romanos
Anguila eléctrica
Años 600 a.c
Tales de Mileto
Aristóteles
Electroterapia para tratamiento
de la gota
Galeno y pablo de Egina
Electroterapia como tratamiento
de dolores de cabeza
Edad moderna
Otto von guericke
Primera maquina de electricidad
artificial
Luigi Galvani
Electricidad endógena en el ser
vivo.
inv. de la corriente continua
«galvánica»
Alessandro volta
Pila voltaica
Claude Bernard
Descubrió las corrientes
«diadinamicas».

4. Electricidad
 Manifestaciones de la energía de los electrones, que
normalmente proceden de la ultima capa de los átomos que se
aglutinan o desplazan de unos a otros, produciendo fenómenos.

5. Polaridad
 Propiedad física en donde para que aparezca
movimientos de electrones, tienen que existir zonas
donde escaseen y zonas con exceso.
- Dado que la materia tiende a estar eléctricamente
equilibrada-
Aquí se producen un movimiento desde donde abunda
hacia donde faltan.La zona con déficit se
encuentra cargada
positivamente (+) o
ánodo.
La zona con exceso se
encuentra cargada
negativamente (-) cátodo.

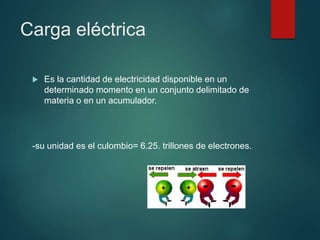

6. Carga eléctrica
 Es la cantidad de electricidad disponible en un
determinado momento en un conjunto delimitado de
materia o en un acumulador.
-su unidad es el culombio= 6.25. trillones de electrones.

7. Diferencia de potencia y
voltaje
 Es la fuerza impulsora que induce a los electrones a
desplazarse de una zona con exceso a otra con
déficit.
Diferencia de potencial es lo que habitualmente
denominamos tensión o voltaje.
 Para medirlo: la energía eléctrica debe manifestarse
en forma estática

8. 1.5.- FUERZA ELECTROMOTRIZ.

9. Es la fuerza que trata de devolver el equilibrio eléctrico a las cargas
eléctricas y a los iones (átomos desequilibrados eléctricamente)
provocando el movimiento de electrones desde donde abundan hacia
donde escasean.

10. Cuanto mayor sea la diferencia de potencial eléctrico entre las
dos cargas que se comparan, mayor será la fuerza
electromotriz que se genera entre ambas, de forma directa a la
diferencia entre las cargas e inversamente proporcional a la
diferencia que las separa.

11.  Si el desequilibrio es (+) (defecto de electrones),genera succión sobre
otras cargas eléctricas próximas y de signo (-).
 Si el desequilibrio es (-) (exceso de electrones).genera repulsión o
intento de salto a otras cargas eléctricas próximas y de signo (+).

12. 1.6.- INTENSIDAD.

13. Es la cantidad de electrones que pasan por un punto en un segundo. Su
unidad es el Amperio (A).

14. El referido paso de electrones por el conductor, veríamos como se mueven
en sentido del polo (-) al polo (+),es decir, de donde abundan a donde
escasean. De otro modo: el numero de litros que pasan por una tubería en
la unidad de tiempo.

15. El generador de fuerza electromotriz (huecos eléctricos) para producir
corriente eléctrica, son iguales y opuestas, tanto la del (-) emitiendo
electrones como la del positivo succionando electrones para ocupar los
huecos creados.
La intensidad es el parámetro que habitualmente denominamos corriente
eléctrica y su medida se pondrá de manifiesto siempre que haya pasado de
energía eléctrica a un punto.

16. 1.7.-RESISTENCIA.

17. Es la fuerza de freno que opone la materia al movimiento de los electrones
cuando circulan a través de ella. Su unidad es el ohmio. Se representa con
(Ω) o con (R).

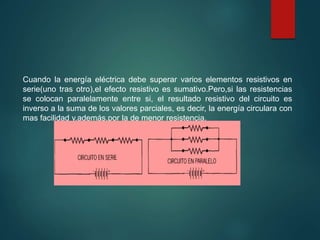

18. Cuando la energía eléctrica debe superar varios elementos resistivos en
serie(uno tras otro),el efecto resistivo es sumativo.Pero,si las resistencias
se colocan paralelamente entre si, el resultado resistivo del circuito es
inverso a la suma de los valores parciales, es decir, la energía circulara con
mas facilidad y,además,por la de menor resistencia.

19. Según la independencia de la materia sometida al peso de energía, si la
energía eléctrica que se aplica es de forma oscilante y alta frecuencia, la
materia mostrara menor resistencia que si fuera de baja frecuencia. Si la
energía eléctrica que se aplica presenta mucha diferencia de
potencial(voltaje),la materia presentara menor resistencia. Pero si se
intenta con poca diferencia de potencial, la resistencia será alta.

20. 1.8.-LEY DE OHM

21. La ley de Ohm ,definida por procedimientos experimentales por George
Ohm en 1827.Esta estable que la diferencia de potencial entre dos puntos
de un conductor es igual al producto de la intensidad de corriente por la
resistencia del conductor.

22. Establece las relaciones existentes entre los distintos parámetros eléctricos
mediante una ecuación en la que dos variables nos conducen a la incógnita.
Ecuación:
V¹ = Cálculo de intensidad.
V² = Cálculo de voltaje.
I.R = Cálculo de resistencia.

23. Como incognita,podemos tener la resistencia de un conductor o de un
circuito, el voltaje de entrada o de caída en un circuito, la intensidad
consumida, la potencia, el trabajo, el tiempo necesario para lograr un
trabajo.

24. 1.9.-POTENCIA.

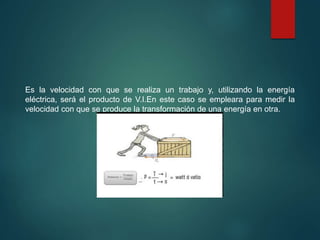

25. Es la velocidad con que se realiza un trabajo y, utilizando la energía
eléctrica, será el producto de V.I.En este caso se empleara para medir la
velocidad con que se produce la transformación de una energía en otra.

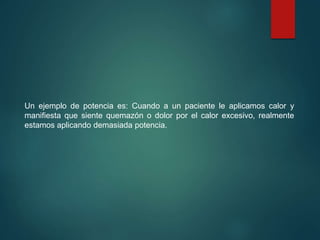

26. Un ejemplo de potencia es: Cuando a un paciente le aplicamos calor y
manifiesta que siente quemazón o dolor por el calor excesivo, realmente
estamos aplicando demasiada potencia.

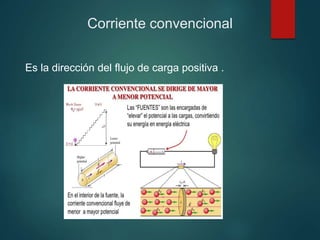

27. Corriente convencional
Es la dirección del flujo de carga positiva .

28. En un alambre, en realidad son los electrones
cargados negativamente los que se mueven, de
modo que fluyen en una dirección opuesta a la
corriente convencional. Un flujo de carga
positiva en una dirección casi siempre es
equivalente a un flujo de carga negativa en la
dirección opuesta. La corriente convencional
positiva siempre fluye de un alto potencial a un
bajo potencial.

29. Valor de amperio en cuanto electrones.
La unidad de cantidad de electrones es la que representa
un total de 6.28 x 10 ¹⁸ electrones.se dice que existe el
flujo de un amperio cuando por un punto determinado
de un circuito pasa electricidad en un segundo.

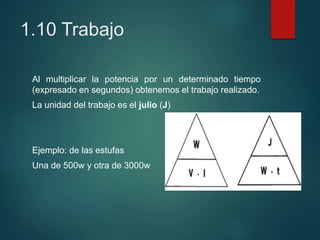

30. 1.10 Trabajo
Al multiplicar la potencia por un determinado tiempo
(expresado en segundos) obtenemos el trabajo realizado.
La unidad del trabajo es el julio (J)
Ejemplo: de las estufas
Una de 500w y otra de 3000w

31. 1.11 Calor
El paso de una corriente a determinada intensidad, y si a su vez el
conductor presenta bastante resistencia, genera calor en la materia
que la conduce por transformación de energía.
El trabajo realizado en los tejidos vivos se expresa según la formula
de Joule.
(K=0.24)

32. 1.12 Calor y Temperatura
Calor es la cantidad de energía térmica generada por la agitación
molecular de la materia o provocada por el movimiento de cargas
eléctricas a través de ella, se mide en calorías (C).
Temperatura es la concentración o densidad de calorías en un
volumen dado, (°C,°K,°F).

33. El calor es energía; la temperatura no es energía: es la
expresión de la densidad de calorías en una porción de
materia.
Ejemplo: 2 tazas de café, una grande y otra chica, cual
necesita mas calorías para elevar un grado la
temperatura?

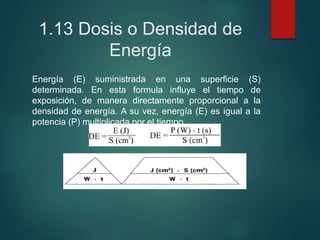

34. 1.13 Dosis o Densidad de
Energía
Energía (E) suministrada en una superficie (S)
determinada. En esta formula influye el tiempo de
exposición, de manera directamente proporcional a la
densidad de energía. A su vez, energía (E) es igual a la
potencia (P) multiplicada por el tiempo.

35. Debemos considerar la dosis como la energía recibida y
no la energía aplicada.
Ejemplo: corriente de 10mA por un electrodo de 100cm2
o por otro de 5cm2 en un tiempo dado, hay mas riesgo de
agredir la piel con el pequeño , mientras que con el
grande se puede a llegar a no sentir el efecto.

36. 1.14 Electromagnetismo
Es la propiedad que presenta la energía eléctrica para
generar un campo magnético alrededor del conductor por
el que pasa una corriente eléctrica.
Generar una corriente de electrones sobre el conductor
que es sometido a u campo magnético
Su unidad es el hernio (H)

37. 1.15 espectro electromagnético

38. • El espectro electromagnético (o
simplemente espectro) es el rango
de todas las radiaciones
electromagnéticas posibles.
• El espectro electromagnético se
extiende desde las bajas
frecuencias usadas para la radio
moderna (extremo de la onda
larga) hasta los rayos gamma
(extremo de la onda corta), que
cubren longitudes de onda de
entre miles de kilómetros y la
fracción del tamaño de un átomo.

39. Se piensa que el límite de la longitud de onda corta está en las cercanías de la
longitud Planck, mientras que el límite de la longitud de onda larga es el
tamaño del universo mismo, aunque en principio el espectro sea infinito y
continuo.
Generalmente, la radiación electromagnética se clasifica por la longitud de
onda:
 Ondas de radio
 Microondas
 Infrarroja
región visible, que percibimos como
 Luz,
 Rayos ultravioleta
 Rayos X
 Rayos gamma.

40.  El comportamiento de la radiación electromagnética
depende de su longitud de onda.
 Las frecuencias más altas tienen longitudes de onda
más cortas, y las frecuencias inferiores tienen
longitudes de onda más largas.

41. 1.16 impedancia ,
conductividad y resistividad

42. Impedancia
 Se denomina impedancia a la resistencia al paso
de una corriente alterna.
Conductividad
 Es la facilidad que presenta la materia al circular
por ella corrientes de electrones.
 Se mide en Oh/m

43. 1.17 intensidad constante y
tensión constante

44. Intensidad constante. (CC)
 Cuando la intensidad es el parámetro que se mantiene
inalterable aunque se cambie la resistencia, siendo el voltaje
el que se adaptara al circuito según lo establecido en la ley
de Ohm.

45. Tensión constante. (VC)
 Cuando el voltaje es el parámetro que se
mantiene inalterable aunque se cambie la
resistencia, siendo la intensidad la que se
adaptara al circuito según lo establecido en la ley
de Ohm.

46. 1.18 – Ciclo
1.19 - Periodo

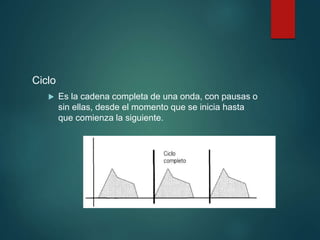

47. Ciclo
 Es la cadena completa de una onda, con pausas o
sin ellas, desde el momento que se inicia hasta
que comienza la siguiente.

48. Periodo:
 Es el tiempo que dura una cadencia o ciclo
completo.

49. 1.20 FRECUENCIA
 Número de veces que se repite una cadena en 1 seg,
es decir, en hercios

50. 1.21 LONGITUD DE ONDA
(derivada de espacio << espacio es igual a velocidad por
tiempo>>)
es el cociente de dividir la velocidad de la <<luz >> entre la
frecuencia.

51.  Se va a emplear fundamentalmente para calcular los parámetros de
altas frecuencias.
 Ejemplo:

52. 1.22 efecto batido o
interferencia
 Cuando dos o mas frecuencias se cruzan o entremezclan en un punto
de la materia , dan resultado a otra frecuencia que va a ser la
diferencia entre las mezclas.
 Este fenómeno es debido al desfase entre las crestas de las ondas ,
de manera tal que, si coinciden el mismo instante dos crestas
positivas, se producirá un fenómeno sumativo.

53.  La onda correspondiente ala frecuencia de batido será de distinta forma
de las ondas aplacadas ,conforme a que: si las originales tienen crestas
positivas y negativas alternándose , la resultante va a ser una cresta ,
prácticamente , positiva y negativa ala vez, en el mismo instante con la
apariencia de aumentar y disminuir , al mismo tiempo, por ambos lados
de la línea cero: es decir en amplitud de modulación.

54. 1.23 efecto joule
 Cuando una energía circula a través de la materia , y
dependiendo de la resistencia que oponga esta a que
por ella circule la energía, las moléculas que
componen dicha materia se ven sometidas a agitación
y roce , produciendo una nueva energía , generada
por la aplicada , que será transformada en otra nueva
y distinta ( normalmente calor).

55.  Este fenómeno se va a utilizar en la aplicación de alta frecuencia
para generar calor dentro de los tejidos orgánicos, de acuerdo ala
siguiente formula:

56. MOVIMIENTO BROWNIANO
 Los iones o moléculas constantemente se mueven
dentro de la materia, uno con relación a otros, para
dar lugar a nuevas moléculas y disociar otras, de
manera que dicho movimiento o agitación generará o
irradiará ondas electromagnéticas en forma de calor.

57. BIBLIOGRAFIA.
 Rodríguez Martín. Electroterapia en fisioterapia.
Editorial: Panamericana. Edición: 2.Paginas: 29 a la
33.
 Martínez Manual de medicina física. Editorial:
Harcourt.Paginas: 124.
 Douglas C.Giancoli. Física: principios con
aplicaciones.edición:6.
