Este documento describe el concepto de equilibrio en física. Explica que un objeto está en equilibrio traslacional cuando la fuerza neta sobre él es cero, ya sea en reposo o en movimiento uniforme. También cubre el equilibrio de rotación, donde la suma de los momentos de fuerza que producen giro en un sentido es igual a la suma en el sentido opuesto. Además, proporciona ejemplos de cómo calcular fuerzas netas y momentos usando herramientas como diagramas de fuerzas y trigonometría.

1. EQUILIBRIO

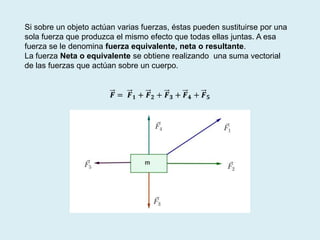

3. Si sobre un objeto actúan varias fuerzas, éstas pueden sustituirse por una
sola fuerza que produzca el mismo efecto que todas ellas juntas. A esa
fuerza se le denomina fuerza equivalente, neta o resultante.
La fuerza Neta o equivalente se obtiene realizando una suma vectorial
de las fuerzas que actúan sobre un cuerpo.

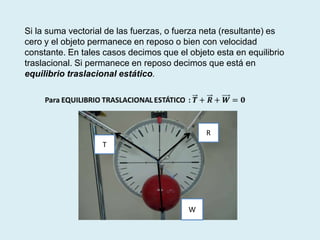

4. Si la suma vectorial de las fuerzas, o fuerza neta (resultante) es
cero y el objeto permanece en reposo o bien con velocidad
constante. En tales casos decimos que el objeto esta en equilibrio
traslacional. Si permanece en reposo decimos que está en
equilibrio traslacional estático.
R
T
W

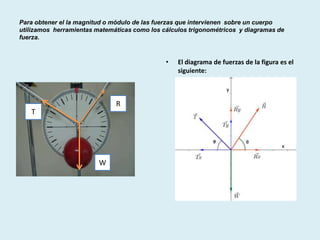

5. Para obtener el la magnitud o módulo de las fuerzas que intervienen sobre un cuerpo
utilizamos herramientas matemáticas como los cálculos trigonométricos y diagramas de
fuerza.
•
R
T
W
El diagrama de fuerzas de la figura es el
siguiente:

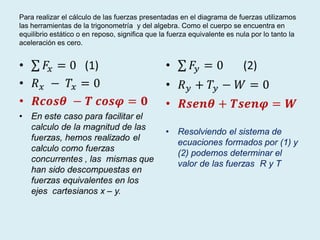

6. Para realizar el cálculo de las fuerzas presentadas en el diagrama de fuerzas utilizamos
las herramientas de la trigonometría y del algebra. Como el cuerpo se encuentra en
equilibrio estático o en reposo, significa que la fuerza equivalente es nula por lo tanto la
aceleración es cero.

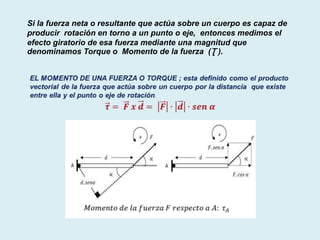

7. Si la fuerza neta o resultante que actúa sobre un cuerpo es capaz de
producir rotación en torno a un punto o eje, entonces medimos el
efecto giratorio de esa fuerza mediante una magnitud que
denominamos Torque o Momento de la fuerza (Ʈ ).

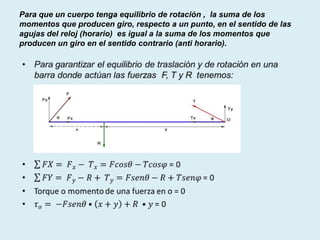

8. Para que un cuerpo tenga equilibrio de rotación , la suma de los
momentos que producen giro, respecto a un punto, en el sentido de las
agujas del reloj (horario) es igual a la suma de los momentos que
producen un giro en el sentido contrario (anti horario).

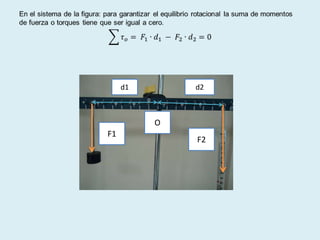

9. d2
d1
O
F1
F2
