El documento proporciona instrucciones para un proyecto de construcción de una estructura desmontable utilizando materiales económicos. Los estudiantes aprenderán sobre la evolución de las estructuras a través de la historia, los tipos de esfuerzos en objetos, la importancia de los materiales y la forma, y principios básicos de construcción. El documento también explica conceptos clave sobre estructuras como soportes, vigas, tirantes y tensores, y cómo se usan diferentes materiales como acero y hormigón en vigas.

1. EstructurasIng. Pedro Arias Quintero

2. CONSTRUCCION DE ESTRUCTURAS Y RAMPASLee cuidadosamente la guíaConsígnala en tu cuadernoDiseña y desarrolla una estructura desmontable y adaptable para la siguiente clase; la estructura debe ser hecha con palillo, ganchos chip, pitillos o elementos económicos. Grupos (tres persona)Prepara la presentación del diseño y desarrollo de la estructura de tu grupo (tres persona)

3. Que podemos aprender:La evolución y el desarrollo de las estructuras en líneas generales a través de la historiael tipo de esfuerzo al que se someten algunos objetos que nos rodean.La importancia que tiene la elección adecuada de los materiales y la forma de las estructuras.Los principios básicos de construcción.el manejo de utilidad y las normas de seguridad al emplear herramientas básicas en el taller.la tecnología técnica.Diseño y construcción de elementos básicos y estructuras complejas.

4. Es todo elemento capaz de soportar esfuerzos. Las estructuras constituyen el esqueleto de los mecanismos, edificios, puentes etc. Las estructuras pueden ser de elementos simples o elementos mixtos.ESTRUCTURAS:Para la construcción de estructuras se requieren algunos elementos y conceptos básicos.

5. Son elementos que permiten reducir las los movimiento en estructuras o construcciones que deben permanecer inmóviles.OBSERVACIONES:Los Tirantes o tensores no se deben realizar con elementos o cuerdas elásticas. Ver pagina 24 y 25 del libro Tecnología 1 Soportes y Vigas: Son los diferentes elementos de soporte y columna vertebral de las diferentes estructuras como edificios, casas, puentes y construcciones en general.Las estructuras han desempeñado un papel muy importante en el desarrollo de nuestra cultura, las formas, tamaños y materiales se han ido adaptando a las necesidades que tenían que satisfacer y a los medios tecnológicos de fabricación disponibles en cada momento.Tirantes y tensores

6. Quizás los mayores avances se encuentran en los puentes. Vigas de acero: El acero tiene la particularidad de resistir muy bien tanto el esfuerzo de tracción como el de compresión. Como ya sabemos, una viga que trabaja a flexión esta sometida internamente a dos fuerzas tracción y compresión.Compresióntracción

7. Soluciones al problema de curvatura Colocar columnasColocar Tensores

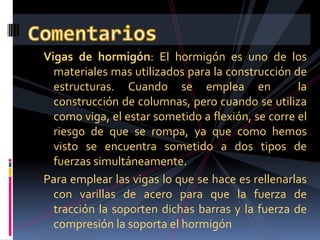

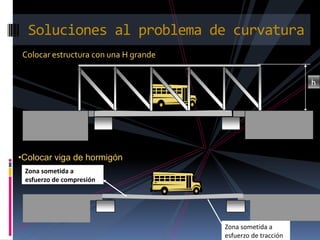

8. hZona sometida a esfuerzo de compresiónSoluciones al problema de curvatura Zona sometida a esfuerzo de tracciónColocar estructura con una H grandeColocar viga de hormigónVigas de hormigón: El hormigón es uno de los materiales mas utilizados para la construcción de estructuras. Cuando se emplea en la construcción de columnas, pero cuando se utiliza como viga, el estar sometido a flexión, se corre el riesgo de que se rompa, ya que como hemos visto se encuentra sometido a dos tipos de fuerzas simultáneamente.Para emplear las vigas lo que se hace es rellenarlas con varillas de acero para que la fuerza de tracción la soporten dichas barras y la fuerza de compresión la soporta el hormigónComentarios

9. VocabularioTracción: Se llama esfuerzo de tracción a toda carga o fuerza que tiende a alargar el objeto sobre el que actúaCompresión: Se llama esfuerzo de compresión a toda carga o fuerza que al actuar sobre un sólido tiende a comprimirlo.Flexión: Un elemento esta sometido a flexión cuando sobre el actúa una o mas fuerzas que tratan de curvarlo. (actúan al mismo tiempo tracción y compresión).Viga: Pieza horizontal, cuya sección longitudinal es mayor que la transversal, destinada a soportar carga.Columna: Es un apoyo vertical empleado para sostener cargas.

10. Aunque en la construcción de cualquier tipo de estructuras no hace falta que sus elementos tengan un perfil estándar los técnicos han creído conveniente establecer unas formas (perfiles) estándar determinadas para que resistan los esfuerzos y que resulten estéticamente agradables.Perfiles

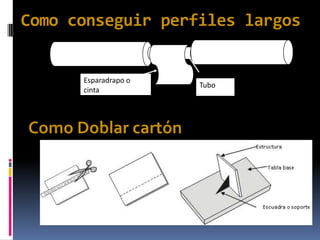

11. Esparadrapo o cintaTubo Como conseguir perfiles largosComo Doblar cartón

12. Sigue la Investigación sobre el origen y los tipos de estructurasANIMO
