1. UNIVERSIDAD TECNICA DE AMBATO
FACULTAD DE CIENCIAS HUMANAS
Y LA EDUCACION
CARRERA DE CULTURA FISICA
CORRIENTES ELECTRICAS

2. A FINES DEL SIGLO XIII
INTERÉS POR LAS APLICACIONES MÉDICAS
DE LAS CORRIENTES
GALVANI
1971 PRODUCCIONES DE CONTRACCIONES
MUSCULARES
CORRIENTE GALVANICA
PUNTOS MOTORES
LOCALIZACIONES SOBRE LA PIEL
LA ESTIMULACION ELECTRICA
DE FORMA MAS EFECTIVA

3. TEORIA DE LA
COMPUERTA
CONTROLA EL
DOLOR AGUDO,
CRONOICO, Y
POSTOPERATORIO
CICATRIZACION
TISULAR
REEDUCAR
MUSCULOS
EVITAR ATROFIA
EVITA
FORMACION DE
TROMBOSIS
VENOSA

4. Parámetros
de la
corriente
eléctrica
INTERVALO
INTERPULSO
AMPLITUD O
INTENSIDAD
FRECUENCIA
CORRIENTE DIRECTA (CD)
CORRIENTE ALTERNA (CA)
CORRIENTE PULSADA (CP)

5. PARAMETROS
DEPENDIENTES
DEL TIEMPO
CORRIENTE
PREMODULADA
INTERVALO
INTRAPULSO
DURACION
DE LA FASE
DURACION DEL
PULSO

6. Amplitud
Magnitud de
corriente o
voltaje
Frecuencia
Número de veces que
aparece, sucede o se
realiza una corriente
durante un período o
un espacio
determinados.
Tiempo de
encendido
Es el tiempo en que se
produce el tren de pulso

7. LAS CORRIENTES ELECTRICAS
EJERCEN EFECTO
FISIOLOGICOS
DESPOLARIZANDO LAS
MEMBRANAS NERVIOSAS

9. Impulso nervioso
Las neuronas
tienen la
capacidad de
transmitir el
impulso
nervioso.
Transmisión
desde las
dendritas hacia
el axón,
recorriendo toda
la neurona

12. *
Marcapasos
Cardiacos
Interferir con
el
funcionamien
to
-Puede
agravar una
arritmia
Sobre el seno
carotideo
Estimulación
de estas zonas
ya que
provocaría un
descenso en la
presión
arterial.
Trombosis
Arterial o
Tromboflebitis
Aumentar la
Circulación
Embolo
Embarazo
Puede llegar al
feto
Controla el
dolor

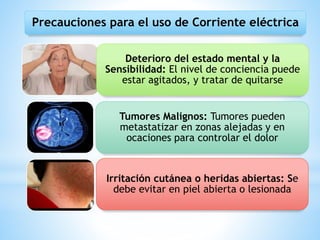

13. Precauciones para el uso de Corriente eléctrica
Deterioro del estado mental y la
Sensibilidad: El nivel de conciencia puede
estar agitados, y tratar de quitarse
Tumores Malignos: Tumores pueden
metastatizar en zonas alejadas y en
ocaciones para controlar el dolor
Irritación cutánea o heridas abiertas: Se
debe evitar en piel abierta o lesionada

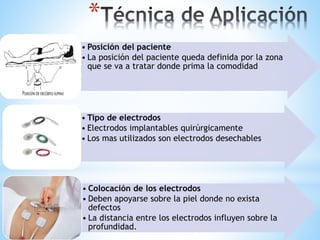

14. *
• Posición del paciente
• La posición del paciente queda definida por la zona
que se va a tratar donde prima la comodidad
• Tipo de electrodos
• Electrodos implantables quirúrgicamente
• Los mas utilizados son electrodos desechables
• Colocación de los electrodos
• Deben apoyarse sobre la piel donde no exista
defectos
• La distancia entre los electrodos influyen sobre la
profundidad.

15. *

16. *La aplicación de una corriente eléctrica es capaz de
despolarizar la membrana de la fibra muscular o nerviosa y
producir artificialmente su excitación.
*

17. Valorar al
paciente y
establecer
objetivo.
Determinar la
estimulación
eléctrica es
adecuada
Que no este
contraindicada
Seleccionar el
tipo de terapia
Explicar el
procedimiento
*TÉCNICA DE APLICACIÓN

18. *TÉCNICA DE APLICACIÓN
Colocar al paciente
adecuadamente
Inspeccionar la piel,
limpiar la zona
Aplicar electrodos en la
zona a tratar, utilizar
gel conductor.
Establecer parámetros
para el tens
Aumentar lentamente la
amplitud hasta que el
paciente sea capaz de
percibir la sensación
bajo los electrodos.

19. *TÉCNICA DE APLICACIÓN
Observar la
reacción del
paciente a al
estimulación
Al finalizar,
retirar los
electrodos e
inspeccionar la
piel del paciente
Documentar el
tratamiento y la
respuesta del
paciente.

20. Estimula las fibras
afrentes del grupo II,
(fibras gruesas)
(tacto y tono muscular
respectivamente).
Frecuencia
alta pero con
intensidades
bajas
Su frecuencia
es de 75 a
100 Hz.
Se producen
ligeras
parestesias
La analgesia
obtenida es
inmediata
pero de una
duración
corta
Se emplea en
el dolor
agudo y
crónico
Efecto
analgésico
*
“Tipo Convencional” (High Rate)

21. *
Tipo Apucuntura
High Low
Frecuencia bajas
pero con
intensidades
altas
Su frecuencia es
de 1 a 4 Hz.
Tiempo largo
Dolor,
temperatura y
presión
respectivamente
Estimula las fibras
nociceptivas del
grupo III Y IV,
(fibras finas)
Contracciones
musculares
Favorable en
procesos crónicos

22. *
Tipo Explosion
Su frecuencia
es baja
Tiempo Largo
Intensidad Alta
Se producen
contracciones
musculares
Ocurren 7
impulsos por lo
general
una frecuencia
de 100 Hz de 2
a 4 pps
Se puede tratar
el dolor agudo y
crónico

23. *• Tipo Breve o Intenso
• Su frecuencia es de
• 50 a 150 Hz.
• Intensidad alta, con límite al umbral del dolor
• Interrumpir dolores agudos o tratar puntos
álgidos
• Electrodos: sobre zona dolorosa o proximal.

24. *• Tipo Modulacion
• Combina los anteriores
• tipos o técnicas
• Frecuencia bajas pero con
tiempos largos
• Frecuencias altas pero con
tiempos cortos
