Este documento describe un desfibrilador externo automático que consta de una pantalla, registrador EKG, interruptor de encendido, batería, cables y dos electrodos. Se usa para aplicar una descarga eléctrica que despolariza las células cardiacas y reinicia el ritmo normal durante una fibrilación o taquicardia ventricular. El procedimiento básico implica encender el desfibrilador, colocar los electrodos en el esternón y apex, y aplicar la descarga. El dispositivo también incluye un marcapasos transcutáneo

2. Es un dispositivo que libera una
energía eléctrica despolarizando las
células cardiacas y permitiendo
reiniciar una actividad eléctrica normal

3.  El contacto eléctrico

entre el paciente
y el aparato se realiza
a través de dos
electrodos o palas
(APEX Y ESTERNON)

4. Consta principalmente de:
 Pantalla de LCD y cables de monitorización
 Registro de EKG
 Interruptor de encendido y seleccionador
de carga
 Batería
 Cable de red
 Dos electrodos o palas

5.  Es un desfibrilador de
onda bifásica que
lleva incorporado un
marcapaso
transcutáneo
 La onda bifásica
actúa en dos
direcciones es más
eficaz y necesita
menos energía

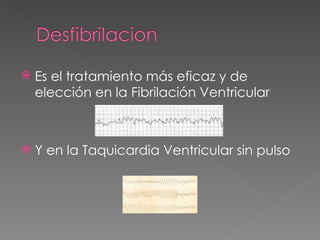

6.  Es el tratamiento más eficaz y de
elección en la Fibrilación Ventricular
 Y en la Taquicardia Ventricular sin pulso

7.  Comprobar que es una arritmia de
verdad
 Observar que el tórax del paciente está
libre de electrodos y de objetos
metálicos
 Agarrar las palas y aplicar pasta/gel
conductor

8.  Comprobar si hay respuesta EKG , si no
la hay repetir disparo aumentando la
carga
 En caso de que la respuesta sea Asistolia
proceder a maniobras de resucitación

9. 1 Encender el desfibrilador y seleccionar la
energía deseada (200 julios)
2 Cargar las palas y aplicar Esternón sobre
V1 y Apex sobre V5-V6
3 Disparar apretando a la vez los botones
situados en ambas palas

11.  En resumen la desfibrilación son tres pasos
- 1
- 2
- 3

12.  Otro modo de desfibrilación es la
CARDIOVERSION
o
DESFIBRILACIÓN SINCRONIZADA
Indicada en el tratamiento de otras
arritmias

13.  Un marcapasos es un generador de
impulsos eléctricos que excita
artificial y rítmicamente al corazón
 Pueden ser permanentes o
transitorios

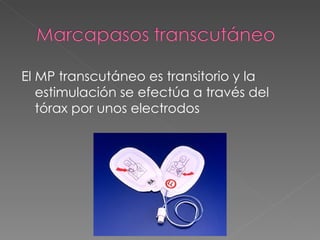

14. El MP transcutáneo es transitorio y la
estimulación se efectúa a través del
tórax por unos electrodos

15.  Esta indicado en el Bloque AV completo
cuando existe repercusión
hemodinámica

16. CONECTAR MP
 Monitorizar al paciente con los cables
del desfibrilador
 Conectar la pieza adaptadora del MP
 Situar el electrodo rojo (-) entre la
apófisis xifoides y la mamila izqda. y el
electrodo verde (+) entre la punta de la
escápula y la columna vertebral

18. ESTIMULACION ELÉCTRICA
 Encender la pantalla del monitor y MP
transcutáneo
 Seleccionar frecuencia
 Seleccionar intensidad de estimulación
 Seleccionar modo (Demanda)
 Puesta en marcha
 Comprobar el estímulo apropiado en la
pantalla y su eficacia hemodinámica

19. MÓDULO MP TRANSCUTÁNEO

20.  El desfibrilador siempre debe estar
enchufado a la red
 Limpiar después de su uso
 Comprobarlo al menos una vez por
día
 Tener siempre pasta conductora

21.  En caso de tener conectado un MP
transcutáneo vigilar la piel en las zonas
de contacto con los electrodos y que el
paciente lo tolera bien (Quemaduras y
dolor con la estimulación)

22. DEBEMOS TENER PRESENTE QUE EN
LOS CASOS DE ASISTOLIA LO QUE
ESTÁ INDICADO INICIAR EL
MASAJE CARDIACO,
NO LA DESFIBRILACIÓN O EL
MARCAPASOS TRANSCUTÁNEO.
