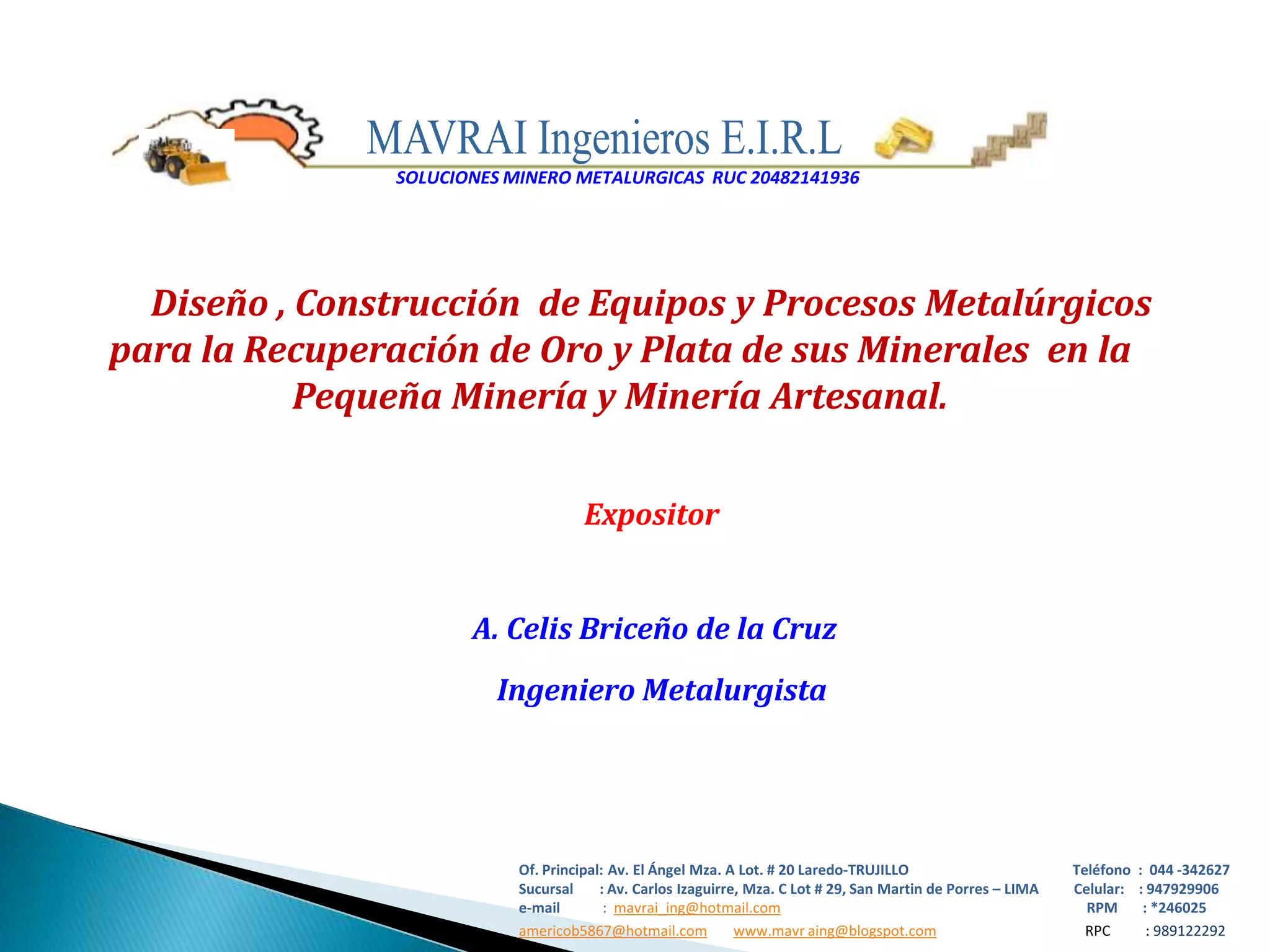

Exposicion diseño

Diseño , Construcción de Equipos y Procesos Metalúrgicos
para la Recuperación de Oro y Plata de sus Minerales en la
Pequeña Minería y Minería Artesanal.
Expositor
A. Celis Briceño de la Cruz
Ingeniero Metalurgista
SOLUCIONES MINERO METALURGICAS RUC 20482141936
Of. Principal: Av. El Ángel Mza. A Lot. # 20 Laredo-TRUJILLO Teléfono : 044 -342627
Sucursal : Av. Carlos Izaguirre, Mza. C Lot # 29, San Martin de Porres – LIMA Celular: : 947929906
e-mail : mavrai_ing@hotmail.com RPM : *246025
americob5867@hotmail.com www.mavr aing@blogspot.com RPC : 989122292

CONTENIDO DE LA EXPOSICION
PARTE Nro. 1
• PROBLEMÁTICA DE LA MINERIA ARTESANAL
• INTRODUCCION AL DISEÑO DE PROCESOS Y EQUIPOS
PARA LA PEQUEÑA MINERIA Y MINERIA ARTESANAL
(Parte Teórica )
PARTE Nro. 2
• DISEÑO DE EQUIPOS (Parte Practica)
a. Diseño y Cálculos
b. Planos y visualización en Autocad
c. Construcción en Campo
d. Prueba en Vacio y Operación

PROBLEMÁTICA
DE LA MINERIA
ARTESANAL

MINERIA ARTESANAL
Definición
La “Minería Artesanal” ha sido definida por el Banco Mundial como:
“El tipo más primitivo de minería, caracterizado por individuos o grupos
de individuos, que explotan depósitos en pequeña escala, con el equipo
más simple, usualmente en forma ilegal”
De acuerdo al Decreto Supremo Nº 005‐2009‐EM, nuevo Reglamento de la
Ley Nº 27651‐“Ley de Formalización y Promoción de la Pequeña Minería y
Minería Artesanal”; se ha definido:
“Minería Informal” a la “Actividad que realizan todas aquellas personas
naturales o jurídicas sin contar con permisos, licencias u otras
autorizaciones que resulten necesarias para tal efecto” Fuente: Ing. Héctor Benavente

Minera Laytaruma
Minera Confianza
Minera Dore, etc.

Información importante para iniciar un proyecto
• Veracidad en la información
• Conocimiento del Mercado
• Capital Suficiente para el Proyecto
Vat Leaching Heap Leaching Agitación
( 5,000 a 15,000) dólares (10,000 a 20,000) dólares 20,000 a 60,000 dólares
10 – 12 TM/poza Campaña de 500 a 1000 ton 6 a 15 ton/día

PARAMETROS METODOS DE LIXIVIACION POR CIANURACION
ESTATICOS DINAMICOS
En Pilas En Piscinas Por Agitacion
Ley del Mineral Baja-media ejm. 0,03 oz/tm Baja - Media Alta
Tonelaje Grande. Ejm. 5000 a 2 Mt Mediano (100-2000 t) Amplio Rango
Inversión Media Media a Alta Alta
Granulometría Trituracion Gruesa a Media Trituracion Media Molienda fina
Concentración de Cianuro NaCN 0,5 - 1,0 g/Lt 0,3 - 1,0 g/Lt. 0,5 - 1,0 g/Lt
Flujo de Solución 0,1 - 1 Lt/m2/min Ciclos de Inundacion
Recuperación Típica 50 - 75 % 70 - 80% 80 - 90 %
Tiempo de Tratamiento Dias - Semanas Dias - Semanas Hrs. - dias
Soluciones Diluidas: 0,34-3,34 mgAu/Lt Diluidas Concentradas
Procesos de Recuperación Merril Crowe-CIC Merril Crowe-CIC Merril Crowe-CIC-CIL
Problemas Principales .- Recuperación Incompleta .- Molienda .- Molienda
.- Requiere grandes Áreas .- Recuperación Incompleta .- Lavado en Ccorriente
.- Canalizaciones .- Soluciones Diluidas .- Sedimentac y filtración
.- Bloqueo por finos .- Costo de Capital y Operación .- Inversión Alta
.- Precipitaciones
.- Evaporación
.- Soluciones diluidas

PRUEBAS DE INVESTIGACION METALURGICA:
LOS ENSAYOS A NIVEL LABORATORIO EFECTUADOS SOBRE PEQUEÑAS
CANTIDADES DE PRODUCTOS (ALGUNOS GRAMOS O DECENAS DE
GRAMOS) SOLO PERMITEN DETERMINAR ALGUNAS TENDENCIAS Y DE
NINGUNA MANERA SE PODRA UTILIZAR ESTA INFORMACION PARA
DEFINIR UN PROCESO INDUSTRIAL.
Las pruebas de investigación metalúrgica permite obtener información
valiosa tal como el grado de extracción, cinética de lixiviación, consumo
de reactivos, etc. lo cual contribuirá en el diseño y los estudios sobre la
rentabilidad del proyecto.
Pruebas en Botellas: (Simulación de Agitación), nos permite conocer el
grado de lixiviación del oro y la plata, considerando también el
consumo de reactivos del proceso.
Pruebas en Columnas: (Simulación Heap Leaching), nos permite
determinar los parámetros de trabajo tales como cantidad de reactivos a
usar, tiempo de lixiviación, ratios de solución, etc.

Estudio Económico o Rentabilidad de
la Pequeña Operación

TIPOS DE PROCESOS DE CIANURACION
La cianuracion de los minerales auríferos puede realizarse mediante dos métodos: Dinámicos y Estáticos. El
método más apropiado a aplicar a un determinado mineral dependerá de diversos factores; tanto económicos
como técnicos, entre los que se puede mencionar el tonelaje a tratar las características físicas y mineralógicos de
la mena, las leyes y reservas del yacimiento, tipo y cantidad de minerales acompañantes y costos de instalación y
operación.
Lixiviación Estática: dentro de la lixiviación estática, existen dos procesos que se utilizan en la práctica industrial
para la recuperación del oro: Heap Leaching (lixiviciacion en Pilas) y Vat Leaching (Lixiviación en piscinas).
Lixiviación en Pilas:
Se aplica principalmente a menas de baja ley, altos tonelajes
El mineral se apila en canchas preparadas, esta debe ser plana y una leve inclinación
Tienen que poseer una cierta porosidad natural
Las partículas de oro deben de ser finas, para evitar excesivos tiempos de tratamiento
Pobres en minerales cianicidas (Cu, As, etc.), y materiales carbona ceos.
Aplicación de la solución, mediante sistemas de aspersión (riego)
Eficiencia: 50% - 80% Recuperación
Lixiviación en Piscinas:
Se aplica a menas de baja ley y bajos tonelajes, lo cual permite un eficiente control Metalúrgico.
El mineral triturado o Molido y pele tizado se coloca en una poza o piscina
Aplicación de solución: Sistemas Inundados, lo que asegura que todo el material se moje

Se reduce el tiempo de cianuracion ( 8 a 12 días) e incrementa el contenido de oro en la
solución
Sistema de lixiviación es por percolación y en circuito cerrado
Eficiencia: 70% - 80% Recuperación
Lixiviación Dinámica:
Lixiviación en Tanques
Elevada velocidad de reacción y altas recuperaciones de oro
Se aplica a menas que poseen leyes económicas
El proceso agitado funciona para minerales con tamaños inferiores a 150 micrones
Tiempo de cianuracion: pocas horas – varios días (12 -48 hrs)
Eficiencia : 85% - 95% Recuperación
Costos Elevados de instalación y operación que los dos métodos anteriores.

GRACIAS POR SU ATENCION
