Este documento describe tres tipos principales de conexiones de generadores de CC: generadores con excitación en paralelo (shunt), que proporcionan una tensión aproximadamente constante independientemente de la carga; generadores compuestos, cuyo funcionamiento es similar a los shunt; y generadores con excitación independiente, cuya regulación solo requiere cambiar las conexiones del circuito principal para modificar el sentido de giro.

1. Ficha # 2 de motores de CC
Mapa mental:
1. Dibuje e identifique las partes que está conformado un generador de corriente continua

2. 2. Dibuje y explique los diferentes tipos de conexiones de los generadores de corriente continua.

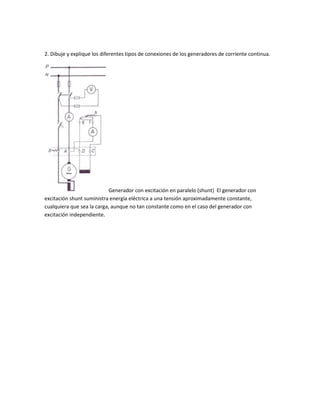

Generador con excitación en paralelo (shunt) El generador con
excitación shunt suministra energía eléctrica a una tensión aproximadamente constante,
cualquiera que sea la carga, aunque no tan constante como en el caso del generador con
excitación independiente.

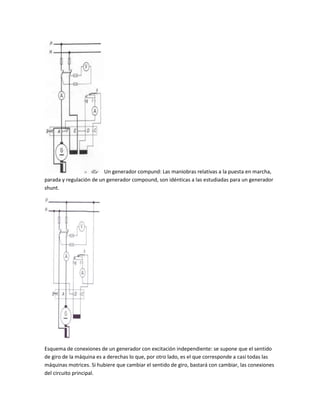

3. Un generador compund: Las maniobras relativas a la puesta en marcha,
parada y regulación de un generador compound, son idénticas a las estudiadas para un generador
shunt.
Esquema de conexiones de un generador con excitación independiente: se supone que el sentido
de giro de la máquina es a derechas lo que, por otro lado, es el que corresponde a casi todas las
máquinas motrices. Si hubiere que cambiar el sentido de giro, bastará con cambiar, las conexiones
del circuito principal.
