Métodos de Levantamiento Topográfico 1.pptx
1. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Curso: Topografía I (TV 113)
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
“SEMANA N° 4”
METODOS DE LEVANTAMIENTOS TOPOGRAFICOS. RADIACION.
INTERSECCION DE VISUALES.
2. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
Los métodos son:
a) Método de Radiación
b) Método de Intersección de Visuales o Base medida
c) Método de la Poligonal
Clasificación:
- Poligonal cerrada
- Poligonal abierta
- Poligonal ancladas o conectadas
METODOS DE LEVANTAMIENTOS TOPOGRAFICOS
Las poligonales se usan generalmente para establecer puntos de control y puntos de
apoyo para el levantamiento de detalles y elaboración de planos, para el replanteo de
proyectos y para el control de ejecución de obras

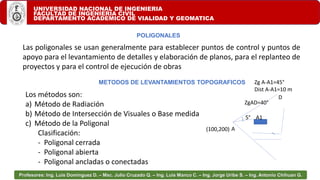

POLIGONALES
A
D
ZgAD=40°
5° A1
Zg A-A1=45°
Dist A-A1=10 m
(100,200)
3. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
De acuerdo al instrumento utilizado para la medida de sus lados estas 3 clases
de polígonos pueden ser:
-Poligonales clásicas.- Cuando sus lados se miden con cintas
-Poligonales Electrónicas.- Cuando sus lados se miden con un equipo EDM (o
sea con un instrumento para la medición electrónica de distancias)
-Poligonales al GPS.- Cuando sus lados se calculan con las coordenadas de sus
vértices, obtenidas satelitalmente.
4. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
METODO DE RADIACION
Este método consiste en una red de apoyo formado por un solo
punto de control, con coordenadas conocidas.
Procedimiento:
- Ubicar en planta los puntos a levantar.
- Elegir el punto de control.
- Desde el punto de control debe haber visibilidad y se pueda
medir distancias hacia los puntos a levantar.
- Desde el punto de control se busca un punto de referencia
que puede tener una coordenada o un azimut.
- Se instala el equipo en el punto de control y visando a la
referencia se coloca 0°00´00”
- Se miden los ángulos (azimuts) hacia los puntos a levantar.
- Se miden las distancias desde el punto de control hacia los
puntos a levantar.
- El calculo respectivo se explicara mediante un ejemplo
numérico.
O
A
(10,20)
N
30°
20 m
5. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
Ejercicio de aplicación:

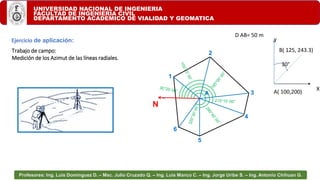

Trabajo de campo:
Medición de los Azimut de las líneas radiales.
N
4
5
6
1
2
3
A
Y
X
30°
A( 100,200)
B( 125, 243.3)
D AB= 50 m
6. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
N
4
5
6
1
2
3

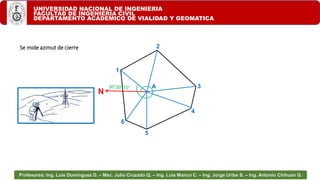

Se mide azimut de cierre
A
7. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.

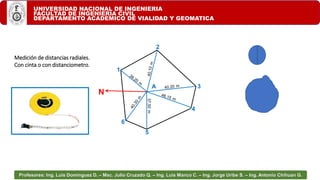

Medición de distancias radiales.
Con cinta o con distanciometro.
N
4
5
6
1
2
3
A
37.50
m
8. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
TRABAJO DE GABINETE

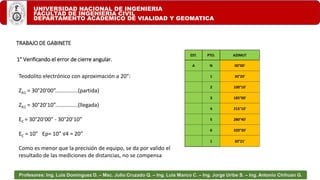

1° Verificando el error de cierre angular.
Teodolito electrónico con aproximación a 20”:
ZA1 = 30°20’00”...............(partida)
ZA1 = 30°20’10”...............(llegada)
EC = 30°20’00” - 30°20’10”
EC = 10” Ep= 10” √4 = 20”
Como es menor que la precisión de equipo, se da por valido el
resultado de las mediciones de distancias, no se compensa
EST. PTO. AZIMUT
A N 00°00'
1 30°20'
2 100°10'
3 185°00'
4 215°10'
5 280°40'
6 320°30'
1 30°21'
9. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
TRABAJO DE GABINETE

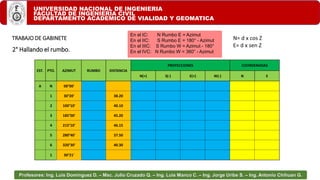

2° Hallando el rumbo.
EST. PTO. AZIMUT RUMBO DISTANCIA
PROYECCIONES COORDENADAS
N(+) S(-) E(+) W(-) N E
A N 00°00'
1 30°20' 38.20
2 100°10' 40.10
3 185°00' 45.20
4 215°10' 46.15
5 280°40' 37.50
6 320°30' 40.30
1 30°21'
En el IC: N Rumbo E = Azimut
En el IIC: S Rumbo E = 180° - Azimut
En el IIIC: S Rumbo W = Azimut - 180°
En el IVC: N Rumbo W = 360° - Azimut
N= d x cos Z
E= d x sen Z
10. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.

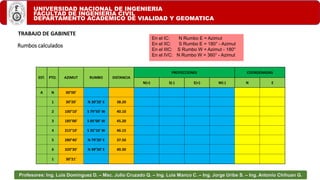

Rumbos calculados
EST. PTO. AZIMUT RUMBO DISTANCIA
PROYECCIONES COORDENADAS
N(+) S(-) E(+) W(-) N E
A N 00°00'
1 30°20' N 30°20' E 38.20
2 100°10' S 79°50' W 40.10
3 185°00' S 05°00' W 45.20
4 215°10' S 35°10' W 46.15
5 280°40' N 79°20' E 37.50
6 320°30' N 39°30' E 40.30
1 30°21'
En el IC: N Rumbo E = Azimut
En el IIC: S Rumbo E = 180° - Azimut
En el IIIC: S Rumbo W = Azimut - 180°
En el IVC: N Rumbo W = 360° - Azimut
TRABAJO DE GABINETE
11. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
TRABAJO DE GABINETE

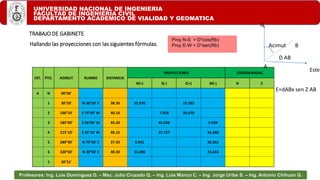

Hallando las proyecciones con las siguientes fórmulas.
EST. PTO. AZIMUT RUMBO DISTANCIA
PROYECCIONES COORDENADAS
N(+) S(-) E(+) W(-) N E
A N 00°00'
1 30°20' N 30°20' E 38.20 32.970 19.292
2 100°10' S 79°50' W 40.10 7.078 39.470
3 185°00' S 05°00' W 45.20 45.028 3.939
4 215°10' S 35°10' W 46.15 37.727 26.580
5 280°40' N 79°20' E 37.50 6.941 36.852
6 320°30' N 39°30' E 40.30 31.096 25.633
1 30°21'
Proy N-S = D*cos(Rb)
Proy E-W = D*sen(Rb)
N
A
B
Acimut
Este
D AB
E=dABx sen Z AB
12. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
TRABAJO DE GABINETE

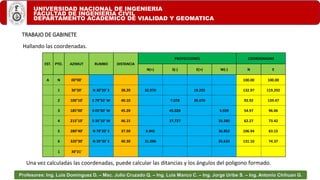

Hallando las coordenadas.
EST. PTO. AZIMUT RUMBO DISTANCIA
PROYECCIONES COORDENADAS
N(+) S(-) E(+) W(-) N E
A N 00°00' 100.00 100.00
1 30°20' N 30°20' E 38.20 32.970 19.292 132.97 119.292
2 100°10' S 79°50' W 40.10 7.078 39.470 92.92 139.47
3 185°00' S 05°00' W 45.20 45.028 3.939 54.97 96.06
4 215°10' S 35°10' W 46.15 37.727 26.580 62.27 73.42
5 280°40' N 79°20' E 37.50 6.941 36.852 106.94 63.15
6 320°30' N 39°30' E 40.30 31.096 25.633 131.10 74.37
1 30°21'
Una vez calculadas las coordenadas, puede calcular las ditancias y los ángulos del poligono formado.
13. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
TRABAJO DE GABINETE

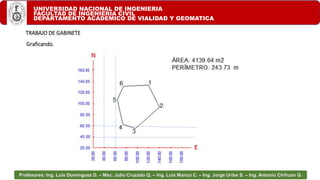

Graficando.
14. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.

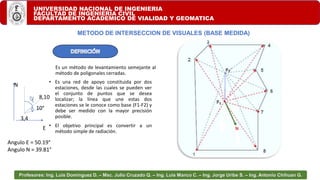

METODO DE INTERSECCION DE VISUALES (BASE MEDIDA)
Es un método de levantamiento semejante al
método de poligonales cerradas.
• Es una red de apoyo constituida por dos
estaciones, desde las cuales se pueden ver
el conjunto de puntos que se desea
localizar; la línea que une estas dos
estaciones se le conoce como base (F1-F2) y
debe ser medido con la mayor precisión
posible.
• El objetivo principal es convertir a un
método simple de radiación.
3,4
8,10
N
E
Angulo E = 50.19°
Angulo N = 39.81°
10°
15. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.

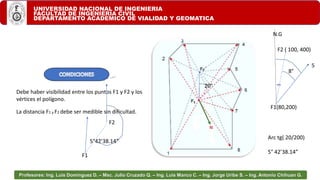

Debe haber visibilidad entre los puntos F1 y F2 y los
vértices el polígono.
La distancia F1 y F2 debe ser medible sin dificultad.
F2 ( 100, 400)
8°
F1(80,200)
Arc tg( 20/200)
5° 42’38.14”
20°
5°42’38.14”
F1
F2
N
N.G
5
16. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
PROCEDIMIENTO DE CAMPO
A B
Primero se ubica los puntos a levantar y los extremos de la base, desde los cuales
se deben divisar todos los puntos.
17. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
N.M.

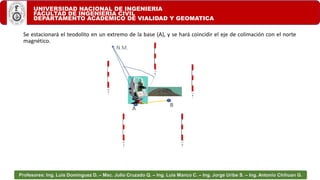

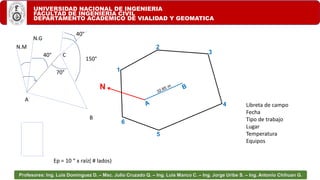

Se estacionará el teodolito en un extremo de la base (A), y se hará coincidir el eje de colimación con el norte
magnético.
A
B
18. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
1

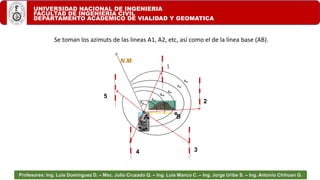

Se toman los azimuts de las lineas A1, A2, etc, así como el de la línea base (AB).
5
2
3
4
N.M.
A B
ZA5
ZA1
ZA4
ZA3
ZAB
ZA2
19. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
Se estaciona el teodolito en B con el 0º00´00´´ en dirección de A, para así medir los ángulos formados
por A, B y cada punto a levantar, en ese orden
5
2
3
4
A 0º00´00´´ B
1
20. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.

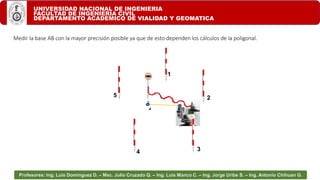

Medir la base AB con la mayor precisión posible ya que de esto dependen los cálculos de la poligonal.
5 2
3
4
A B
1
21. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
1
Para efectos de cálculo se forman triángulos con base común AB
5 2
3
4
N.M.
A B
22. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
1
Haciendo uso de la ley de senos, se calcula los lados A1, A2, A3, etc.
5
2
3
4
N.M.
A B
ZAB
ZA1
AB1
Ɵ1
23. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.

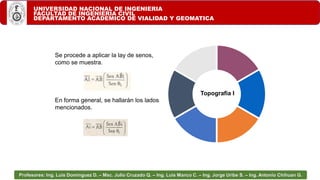

Se procede a aplicar la lay de senos,
como se muestra.
En forma general, se hallarán los lados
mencionados.
Topografia I
24. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.

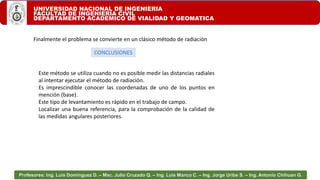

Finalmente el problema se convierte en un clásico método de radiación
CONCLUSIONES
Este método se utiliza cuando no es posible medir las distancias radiales
al intentar ejecutar el método de radiación.
Es imprescindible conocer las coordenadas de uno de los puntos en
mención (base).
Este tipo de levantamiento es rápido en el trabajo de campo.
Localizar una buena referencia, para la comprobación de la calidad de
las medidas angulares posteriores.
25. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
Ejercicio de aplicación:
Se realizo un levantamiento topográfico por el método de intersección
de visuales, la libreta de campo que se muestra es la siguiente.
Coordenadas del punto A (N = 8635125.00; E = 235765.00)
Determinar la coordenadas absolutas de los otros vértices .
Precisión del equipo = 20 “
Base AB = 32.65 m
ESTACION A AZIMUT ESTACION B ANG. HORIZONTAL
B 156°48´50” A 0°00´00”
1 56°43´10” 1 33°14´20”
2 108°25´50” 2 81°32´10”
3 141°17´20” 3 133°46´40”
4 189°53´30” 4 240°33´40”
5 234°29´20” 5 314°40´30”
6 306°58´30” 6 348°21´50”
N
4
5
6
1
2
3
26. UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA CIVIL
DEPARTAMENTO ACADEMICO DE VIALIDAD Y GEOMATICA
Profesores: Ing. Luis Domínguez D. – Msc. Julio Cruzado Q. – Ing. Luis Manco C. – Ing. Jorge Uribe S. – Ing. Antonio Chihuan G.
N
4
5
6
1
2
3
A
N.M
N.G
Libreta de campo
Fecha
Tipo de trabajo
Lugar
Temperatura
Equipos
B
C
Ep = 10 “ x raíz( # lados)
40°
70°
40°
150°
