El documento presenta un grafo no dirigido y pide realizar diferentes operaciones sobre él como encontrar la matriz de adyacencia, determinar si es conexo, simple, regular, completo, etc. También solicita encontrar cadenas, ciclos y demostrar si es hamiltoniano. Por último, pide realizar las mismas operaciones pero sobre un grafo dirigido y determinar si es fuertemente conexo.

1. UNIVERSIDAD FERMÍN TORO
VICERECTORADO ACADÉMICO
FACULTAD DE INGENIERÍA
Luisana Cordero
Prof. Adriana Barreto
Saia A

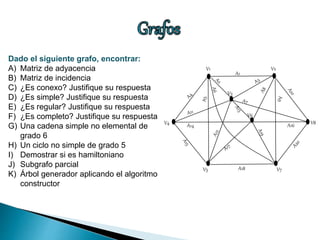

2. Dado el siguiente grafo, encontrar:
A) Matriz de adyacencia
B) Matriz de incidencia
C) ¿Es conexo? Justifique su respuesta
D) ¿Es simple? Justifique su respuesta
E) ¿Es regular? Justifique su respuesta
F) ¿Es completo? Justifique su respuesta
G) Una cadena simple no elemental de
grado 6
H) Un ciclo no simple de grado 5
I) Demostrar si es hamiltoniano
J) Subgrafo parcial
K) Árbol generador aplicando el algoritmo
constructor
V1 V2
V8V4
V3
V6
V5 V7
A1
A5
A9
A16
A18

3. A) Matriz de adyacencia: para
desarrollar esta matriz, se debe
encontrar la multiplicidad entre los
vértices. La multiplicidad es el
numero de aristas que existen entre
cada par de vértices. Por ejemplo, de
V1 a V2 solo existe una arista, por lo
tanto se coloca 1.
Ma(G)=
0 1 1 1 1 0 1 0
1 0 1 0 0 1 1 1
1 1 0 1 1 1 0 1
1 0 1 0 1 1 0 0
1 0 1 1 0 1 1 0
0 1 1 1 1 0 1 1
1 1 0 0 1 1 0 1
0 1 1 0 0 1 1 0
B) Matriz de incidencia: es el número
de veces que la arista incide en el
vértice. Por ejemplo: la arista A1 incide
en los vértices V1 y V2, pero no incide
en el resto de los vértices .
V1 V2 V3 V4 V5 V6 V7 V8
V1
V2
V3
V4
V5
V6
V7
V8
1 1 0 0 0 0 0 0
1 0 1 0 0 0 0 0
0 1 1 0 0 0 0 0
1 0 0 1 0 0 0 0
1 0 0 0 1 0 0 0
1 0 0 0 0 0 1 0
0 0 1 0 0 0 0 1
0 1 0 0 0 1 0 0
0 1 0 0 0 1 0 0
0 1 0 0 0 0 1 0
0 1 0 0 0 0 0 1
0 0 1 1 0 0 0 0
0 0 1 0 1 0 0 0
0 0 1 0 0 1 0 0
0 0 0 1 0 1 0 0
0 0 0 1 1 0 0 0
0 0 0 0 1 1 0 0
0 0 0 0 1 0 1 0
0 0 0 0 0 1 1 0
0 0 0 0 0 0 1 1
Mi(G)=
V1 V2 V3 V4 V5 V6 V7 V8
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20

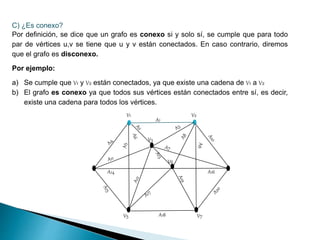

4. C) ¿Es conexo?
Por definición, se dice que un grafo es conexo si y solo sí, se cumple que para todo
par de vértices u,v se tiene que u y v están conectados. En caso contrario, diremos
que el grafo es disconexo.
Por ejemplo:
a) Se cumple que V1 y V2 están conectados, ya que existe una cadena de V1 a V2
b) El grafo es conexo ya que todos sus vértices están conectados entre sí, es decir,
existe una cadena para todos los vértices.
V1 V2
V3
V6
V5 V7
A1
A5
A9
A16
A18

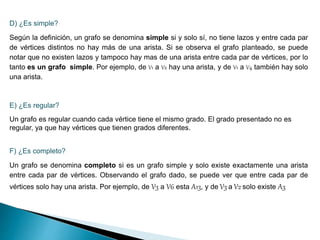

5. D) ¿Es simple?
Según la definición, un grafo se denomina simple si y solo sí, no tiene lazos y entre cada par
de vértices distintos no hay más de una arista. Si se observa el grafo planteado, se puede
notar que no existen lazos y tampoco hay mas de una arista entre cada par de vértices, por lo
tanto es un grafo simple. Por ejemplo, de V1 a V2 hay una arista, y de V1 a V4 también hay solo
una arista.
E) ¿Es regular?
Un grafo es regular cuando cada vértice tiene el mismo grado. El grado presentado no es
regular, ya que hay vértices que tienen grados diferentes.
F) ¿Es completo?
Un grafo se denomina completo si es un grafo simple y solo existe exactamente una arista
entre cada par de vértices. Observando el grafo dado, se puede ver que entre cada par de
vértices solo hay una arista. Por ejemplo, de V3 a V6 esta A13, y de V3 a V2 solo existe A3

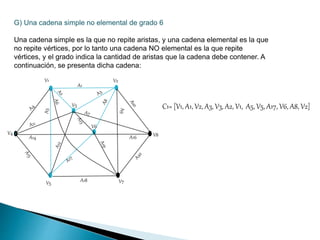

6. G) Una cadena simple no elemental de grado 6
Una cadena simple es la que no repite aristas, y una cadena elemental es la que
no repite vértices, por lo tanto una cadena NO elemental es la que repite
vértices, y el grado indica la cantidad de aristas que la cadena debe contener. A
continuación, se presenta dicha cadena:
V2
V3
V6
V5 V7
A1
A5
A9
A16
A18
V1
V4 V8
C1= [V1, A1, V2, A3, V3, A2, V1, A5, V5, A17, V6, A8, V2]

7. H) Un ciclo no simple de grado 5
Un ciclo simple es aquel en donde no se repiten aristas, solo la del inicio y final, por lo
tanto, en un ciclo no simple si se pueden repetir las aristas sin importar cuantas veces
pase por el vértice.
V2
V3
V6
V5 V7
V1
V4 V8
C1= [V5, A17, V6, A19, V7, A18, V5, A15, V4]
I) Demostrar si es hamiltoniano
Un grafo es hamiltoniano si la cadena
contiene tos los vértices sin repetirse. Este
grafo es hamiltoniano ya que:
C1= [V1, A1, V2, A3, V3, A7, V8, A20, V7, A19, V6, A17, V5,
A15, V4, A4, V1]

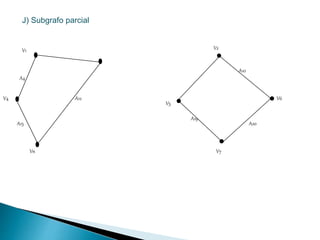

8. J) Subgrafo parcial
V1
V4
Vn
A12
A4
A15
V2
V6
V7
V5
A10
A20
A19

9. 1er paso: Seleccionar un vértice S1, hacer H1={S1}
2do paso: Seleccionamos una arista a1que tenga un extremo
en H1y el otro extremo en un vértice S2 ∉ H1. Hacer H1 ∪ {S2}
3er paso: Seleccionamos una arista a2 que tenga un extremo
en H2, y el otro extremo en un vértice S3 ∉ H2. Hacer H2 ∪
{S3}
K) Árbol generador aplicando el algoritmo
constructor.
Seleccionamos el vértice v1 ⇒ H1={v1}
Seleccionamos la arista a4 ⇒ H2={v1,v4}
A15 ⇒ H3={v1,v4, v5}
A12 ⇒ H4={v1,v4, v5, v3}
A13 ⇒ H5={v1,v4, v5, v3, v6}
A8 ⇒ H6={v1,v4, v5, v3, v6, v2}
A10 ⇒ H7={v1,v4, v5, v3, v6, v2, v8}
A20 ⇒ H8={v1,v4, v5, v3, v6, v2, v8, v7}

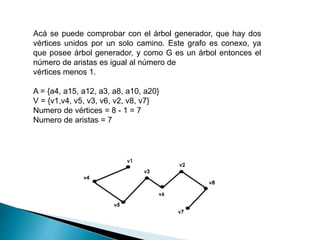

10. Acá se puede comprobar con el árbol generador, que hay dos
vértices unidos por un solo camino. Este grafo es conexo, ya
que posee árbol generador, y como G es un árbol entonces el
número de aristas es igual al número de
vértices menos 1.
A = {a4, a15, a12, a3, a8, a10, a20}
V = {v1,v4, v5, v3, v6, v2, v8, v7}
Numero de vértices = 8 - 1 = 7
Numero de aristas = 7

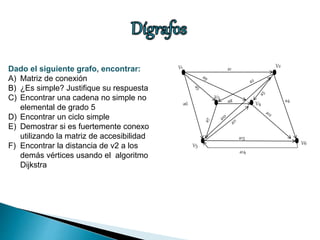

11. Dado el siguiente grafo, encontrar:
A) Matriz de conexión
B) ¿Es simple? Justifique su respuesta
C) Encontrar una cadena no simple no
elemental de grado 5
D) Encontrar un ciclo simple
E) Demostrar si es fuertemente conexo
utilizando la matriz de accesibilidad
F) Encontrar la distancia de v2 a los
demás vértices usando el algoritmo
Dijkstra
V1 V2
V5 V6
V3
V4
a1
a4
a6 a8
a13
a14

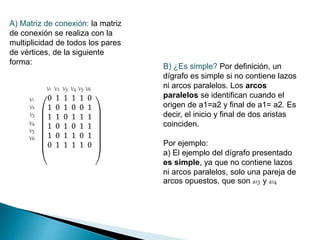

12. A) Matriz de conexión: la matriz
de conexión se realiza con la
multiplicidad de todos los pares
de vértices, de la siguiente
forma:
0 1 1 1 1 0
1 0 1 0 0 1
1 1 0 1 1 1
1 0 1 0 1 1
1 0 1 1 0 1
0 1 1 1 1 0
V1 V2 V3 V4 V5 V6
V1
V2
V3
V4
V5
V6
B) ¿Es simple? Por definición, un
dígrafo es simple si no contiene lazos
ni arcos paralelos. Los arcos
paralelos se identifican cuando el
origen de a1=a2 y final de a1= a2. Es
decir, el inicio y final de dos aristas
coinciden.
Por ejemplo:
a) El ejemplo del dígrafo presentado
es simple, ya que no contiene lazos
ni arcos paralelos, solo una pareja de
arcos opuestos, que son a13 y a14

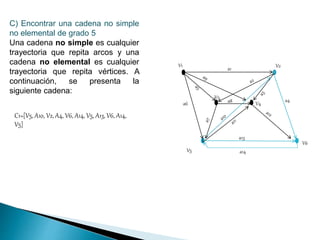

13. C) Encontrar una cadena no simple
no elemental de grado 5
Una cadena no simple es cualquier
trayectoria que repita arcos y una
cadena no elemental es cualquier
trayectoria que repita vértices. A
continuación, se presenta la
siguiente cadena:
V2
V5
V3
V4
a1
a4
a6 a8
a13
a14
V1
V6
C1=[V5, A10, V2, A4, V6, A14, V5, A13, V6, A14,
V5]

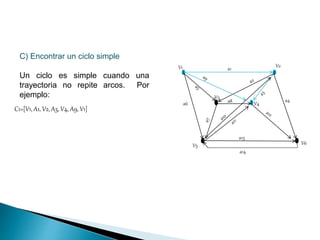

14. C) Encontrar un ciclo simple
Un ciclo es simple cuando una
trayectoria no repite arcos. Por
ejemplo:
V1 V2
V5 V6
V3
V4
a1
a4
a6 a8
a13
a14
C1=[V1, A1, V2, A3, V4, A9, V1]

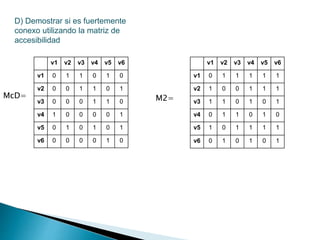

15. D) Demostrar si es fuertemente
conexo utilizando la matriz de
accesibilidad
McD=
v1 v2 v3 v4 v5 v6
v1 0 1 1 0 1 0
v2 0 0 1 1 0 1
v3 0 0 0 1 1 0
v4 1 0 0 0 0 1
v5 0 1 0 1 0 1
v6 0 0 0 0 1 0
v1 v2 v3 v4 v5 v6
v1 0 1 1 1 1 1
v2 1 0 0 1 1 1
v3 1 1 0 1 0 1
v4 0 1 1 0 1 0
v5 1 0 1 1 1 1
v6 0 1 0 1 0 1
M2=

16. v1 v2 v3 v4 v5 v6
v1 1 1 1 1 1 1
v2 1 1 1 1 1 1
v3 1 1 1 0 1 1
v4 0 1 1 1 1 1
v5 0 1 1 1 1 1
v6 1 0 1 1 0 1
v1 v2 v3 v4 v5 v6
v1 1 1 1 1 1 1
v2 1 0 1 1 1 1
v3 0 1 1 1 1 1
v4 1 1 0 1 1 1
v5 1 1 1 1 1 1
v6 1 1 1 1 0 1
v1 v2 v3 v4 v5 v6
v1 1 1 1 1 1 1
v2 1 1 1 1 1 1
v3 1 1 1 1 1 1
v4 1 1 1 1 1 1
v5 1 1 1 1 1 1
v6 1 1 1 1 0 1
v1 v2 v3 v4 v5 v6
v1 1 1 1 1 1 1
v2 1 1 1 1 1 1
v3 1 1 1 1 1 1
v4 1 1 1 1 1 1
v5 1 1 1 1 1 1
v6 1 1 1 1 1 1
M3=

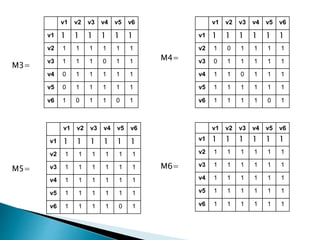

M5=
M4=
M6=

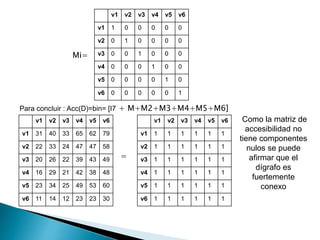

17. Mi=
v1 v2 v3 v4 v5 v6
v1 31 40 33 65 62 79
v2 22 33 24 47 47 58
v3 20 26 22 39 43 49
v4 16 29 21 42 38 48
v5 23 34 25 49 53 60
v6 11 14 12 23 23 30
Para concluir : Acc(D)=bin= [I7 + M+M2+M3+M4+M5+M6]
v1 v2 v3 v4 v5 v6
v1 1 0 0 0 0 0
v2 0 1 0 0 0 0
v3 0 0 1 0 0 0
v4 0 0 0 1 0 0
v5 0 0 0 0 1 0
v6 0 0 0 0 0 1
v1 v2 v3 v4 v5 v6
v1 1 1 1 1 1 1
v2 1 1 1 1 1 1
v3 1 1 1 1 1 1
v4 1 1 1 1 1 1
v5 1 1 1 1 1 1
v6 1 1 1 1 1 1
Como la matriz de
accesibilidad no
tiene componentes
nulos se puede
afirmar que el
dígrafo es
fuertemente
conexo
=

18. V1 V2
V5 V6
V3

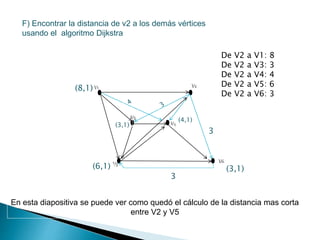

F) Encontrar la distancia de v2 a los demás vértices
usando el algoritmo Dijkstra
3
3
En esta diapositiva se puede ver como quedó el cálculo de la distancia mas corta
entre V2 y V5
(6,1)
V4
(8,1)
(3,1)
(3,1)
(4,1)
De V2 a V1: 8
De V2 a V3: 3
De V2 a V4: 4
De V2 a V5: 6
De V2 a V6: 3
