Este documento presenta datos sobre la posición (s) y el tiempo (t) de un movimiento rectilíneo uniforme. Se pide hallar la relación matemática entre s y t, calcular posiciones a ciertos tiempos usando la gráfica y la relación, y representar otro posible movimiento.

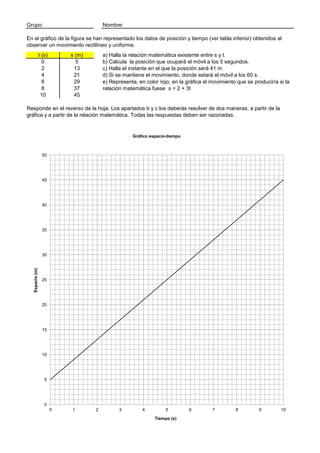

1. Grupo: Nombre:
En el gráfico de la figura se han representado los datos de posición y tiempo (ver tabla inferior) obtenidos al
observar un movimiento rectilíneo y uniforme.
t (s) s (m) a) Halla la relación matemática existente entre s y t.
0 5 b) Calcula la posición que ocupará el móvil a los 5 segundos.
2 13 c) Halla el instante en el que la posición será 41 m
4 21 d) Si se mantiene el movimiento, donde estará el móvil a los 60 s.
6 29 e) Representa, en color rojo, en la gráfica el movimiento que se produciría si la
8 37 relación matemática fuese s = 2 + 3t
10 45
Responde en el reverso de la hoja. Los apartados b y c los deberás resolver de dos maneras, a partir de la
gráfica y a partir de la relación matemática. Todas las respuestas deben ser razonadas.
Gráfico espacio-tiempo
50
45
40
35
30
Espacio (m)
25
20
15
10
5
0
0 1 2 3 4 5 6 7 8 9 10
Tiempo (s)

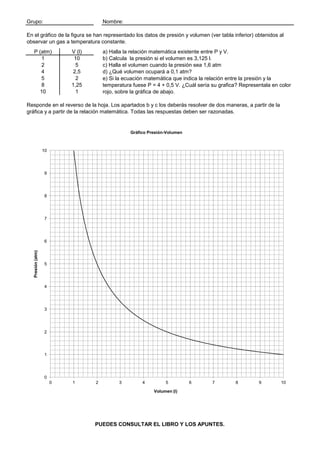

2. Grupo: Nombre:
En el gráfico de la figura se han representado los datos de presión y volumen (ver tabla inferior) obtenidos al
observar un gas a temperatura constante.
P (atm) V (l) a) Halla la relación matemática existente entre P y V.
1 10 b) Calcula la presión si el volumen es 3,125 l.
2 5 c) Halla el volumen cuando la presión sea 1,6 atm
4 2,5 d) ¿Qué volumen ocupará a 0,1 atm?
5 2 e) Si la ecuación matemática que indica la relación entre la presión y la
8 1,25 temperatura fuese P = 4 + 0,5 V. ¿Cuál sería su grafica? Representala en color
10 1 rojo, sobre la gráfica de abajo.
Responde en el reverso de la hoja. Los apartados b y c los deberás resolver de dos maneras, a partir de la
gráfica y a partir de la relación matemática. Todas las respuestas deben ser razonadas.
Gráfico Presión-Volumen
10
9
8
7
6
Presión (atm)
5
4
3
2
1
0
0 1 2 3 4 5 6 7 8 9 10
Volumen (l)
PUEDES CONSULTAR EL LIBRO Y LOS APUNTES.

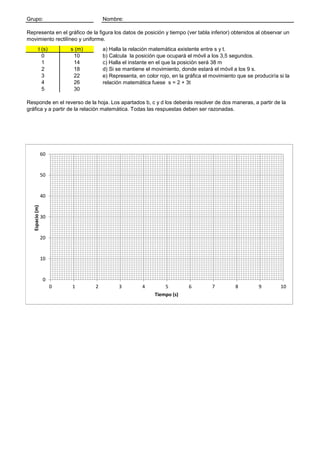

3. Grupo: Nombre:
Representa en el gráfico de la figura los datos de posición y tiempo (ver tabla inferior) obtenidos al observar un
movimiento rectilíneo y uniforme.
t (s) s (m) a) Halla la relación matemática existente entre s y t.
0 10 b) Calcula la posición que ocupará el móvil a los 3,5 segundos.
1 14 c) Halla el instante en el que la posición será 38 m
2 18 d) Si se mantiene el movimiento, donde estará el móvil a los 9 s.
3 22 e) Representa, en color rojo, en la gráfica el movimiento que se produciría si la
4 26 relación matemática fuese s = 2 + 3t
5 30
Responde en el reverso de la hoja. Los apartados b, c y d los deberás resolver de dos maneras, a partir de la
gráfica y a partir de la relación matemática. Todas las respuestas deben ser razonadas.
60
50
40
Espacio (m)
30
20
10
0
0 1 2 3 4 5 6 7 8 9 10
Tiempo (s)

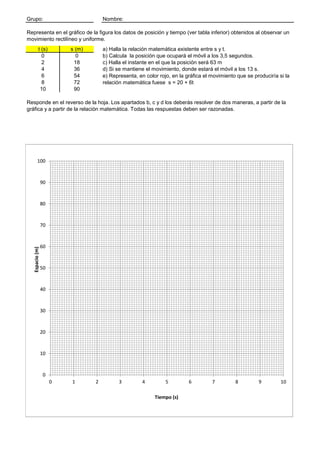

4. Grupo: Nombre:
Representa en el gráfico de la figura los datos de posición y tiempo (ver tabla inferior) obtenidos al observar un
movimiento rectilíneo y uniforme.
t (s) s (m) a) Halla la relación matemática existente entre s y t.
0 0 b) Calcula la posición que ocupará el móvil a los 3,5 segundos.
2 18 c) Halla el instante en el que la posición será 63 m
4 36 d) Si se mantiene el movimiento, donde estará el móvil a los 13 s.
6 54 e) Representa, en color rojo, en la gráfica el movimiento que se produciría si la
8 72 relación matemática fuese s = 20 + 6t
10 90
Responde en el reverso de la hoja. Los apartados b, c y d los deberás resolver de dos maneras, a partir de la
gráfica y a partir de la relación matemática. Todas las respuestas deben ser razonadas.
100
90
80
70
60
Espacio (m)
50
40
30
20
10
0
0 1 2 3 4 5 6 7 8 9 10
Tiempo (s)
