El documento resume la arquitectura gótica entre los siglos XII y XVI. El estilo gótico se caracterizó por la verticalidad, el uso del arco apuntado y la bóveda de crucería. Se desarrolló principalmente en las catedrales de Francia, Inglaterra y España, donde alcanzó su máxima expresión con grandes ventanales, vitrales y rosetones.

1. GÓTICO
ARQUITECTURA
Y
DISEÑO
SIGLO
XII
-­‐
XVI
ANA
GONZÁLEZ
RUIZ

2. ROMÁNICO
Siglo XI - XII
GÓTICO
RENACIMIEN-­‐
TO
Baja edad Media
Siglo XIII - XVI Siglo XVI
ARTE
GÓTICO

3. ARTE
GÓTICO
Escultura
Arquitectura
Pintura
Indumentaria

4. ARTE
GÓTICO
DESARROLLO DE LA CIUDAD
• Centro de atracción de la población rural
• Nueva estructura social
• Triunfo de la burguesía
• Arte decorado y rico
• Artesanos y comerciantes se expanden
• La Catedral es el núcleo principal de la ciudad
• De gran tamaño
• Construcciones por largos periodos
• Importancia de la arquitectura civil y militar

5. ARTE
GÓTICO
GENERALIDADES
• Se produce un nuevo
pensamiento
• Redescubrimiento de del
entorno y la naturaleza
• Arte “naturalista”
• Despertar del humanismo
• Arte con expresión:
comportamientos y
expresiones humanas

6. ARTE
GÓTICO
Arquitectura

7. • Sinónimo de nórdico o
bárbaro (peyorativo)
• Evolución del románico
• Nacimiento lento de un
estilo que ensayó sus
fórmulas constructivas
sobre la arquitectura
existente (la románica).
• Inicialmente se apoyó en la
arquitectura románica pero
terminó oponiéndose a
ella.
• Revolución arquitectónica
ARQUITECTURA
GÓTICA
Catedral
de
Burgos

8. • Verticalidad y luz
• Utiliza arco ojival y bóveda
de crucería
• Predominan las plantas de
cruz latina
• La cabecera tiene girola y
capillas radiales
• La nave central y el crucero
son más anchos y altos que
las laterales.
• Revalorización de la fachada
(las torres y las puertas)
ARQUITECTURA
GÓTICA
Catedral de León. Espala

9. ARQUITECTURA
GÓTICA

10. En el alzado tiene tres partes (la arquería, el triforio y el claristorio)
ARQUITECTURA
GÓTICA

11. El nuevo ideal estético es la
verticalidad, el impulso
ascensional, el ascetismo y
la sensación de esfuerzo
tensión
ARQUITECTURA
GÓTICA

12. ARQUITECTURA
GÓTICA
• Fase protogótica: edificios
cistercienses como la
abadía de San Denis, y
Notre-Dame de París,
• Período clásico: Reims,
Amiens y Chartres.
• Período manierista: Santa
Capilla de París y la
catedral de Rouen
FRANCIA

13. ARQUITECTURA
GÓTICA
FRANCIA

14. ARQUITECTURA
GÓTICA
INGLATERRA
• Presenta tres etapas.
• Estilo primitivo: catedral
de Canterbury
• Estilo decorativo: catedral
de York
• Estilo perpendicular:
catedral de Westminster
Catedral de Canterbury

15. ARQUITECTURA
GÓTICA
INGLATERRA
• Presenta tres etapas.
• Estilo primitivo: catedral
de Canterbury
• Estilo decorativo: catedral
de York
• Estilo perpendicular:
catedral de Westminster
Catedral de YORK

16. ARQUITECTURA
GÓTICA
INGLATERRA
• Presenta tres etapas.
• Estilo primitivo: catedral
de Canterbury
• Estilo decorativo: catedral
de York
• Estilo perpendicular:
catedral de Westminster
Catedral de Westminster

17. ARQUITECTURA
GÓTICA
Llega a través de España:
• Convento de Batalha y el monasterio de Alcobºaça.
• Estilo manuelino: monasterio de Belem
PORTUGAL

18. ARQUITECTURA
GÓTICA
• Plantas en forma de T:
• Monasterios de Poblet, La Espina, Gradefes y
La Moreruela.
• Gótico pleno: Catedrales de León, Burgos y
Toledo.
ESPAÑA
Catedral de León Catedral de Toledo

19. ARQUITECTURA
GÓTICA
• Gótico flamígero: Desborda la
decoración, las plantas tienden a
ser cuadradas de una sola nave y
los soportes más delgados.
• "Estilo Isabel" o "Gótico Isabelino”
• Gran barroquismo ornamental
frente a la austeridad precedente
• Empleo de arcos conopiales y
carpaneles con cardinas, que
sustituyen los apuntados del
periodo anterior
ESPAÑA

20. ARQUITECTURA
GÓTICA
• Las bóvedas son de crucería
compleja
• Aparecen pilares y nervaduras
torsas de sección helicoidal.
ESPAÑA

21. ARQUITECTURA
GÓTICA
La
Catedral

22. ARQUITECTURA
GÓTICA
LA PLANTA
Plantas de cruz latina con varias naves

23. ARQUITECTURA
GÓTICA
LA PLANTA
Planta de catedral de salón
Planta tipo Basilical

24. ELEMENTOS
ARQUITECTURA
GÓTICA
• Muros menos gruesos,
abundantes vanos.
• Empuje de las bóvedas
sobre arbotantes
(exteriores) que se apoyan
en estribos rematados con
pináculos

25. ARQUITECTURA
GÓTICA

26. ARQUITECTURA
GÓTICA
Las iglesias góticas suelen tener una o tres naves. En este caso, la nave central
(16) es más alta y ancha que las dos laterales (17). Como elementos
sustentantes usan pilares compuestos (14) formados por un núcleo central en
forma cuadrada o circular y columnas adosadas o baquetones, más finos, que
suben hasta las bóvedas. A veces también se usa una columna aislada como
elmento sustentante. Estos soportes sirven para separar unas naves de otras.
Sobre ellos se levantan los arcos ojivales o apuntados (13) que forman una
arquería sobre la que corre el triforio, pequeña y estrecha galería de arcos que
recorre toda la nave (12). Encima se levantan las grandes cristaleras con
vidrieras (clerestorio) para dejar pasar la luz a la nave central (11).
El elemento sustentado es la bóveda de crucería (9) formada por los arcos
fajones (6) y formeros (8) y las ojivas o nervios que se rellenan con la
plementería (5). En el centro del arco aparece la piedra clave (7).
Las fuerzas que ejerce el peso de las bóvedas de piedra se traslada a través de
los arbotantes o botareles (4) hasta los estribos (3) o contrafuertes exteriores.
Para buscar la idea de verticalidad tan querida por el gótico se coloca encima
de cada estribo un pináculo (1).
http://contemplalaobra.blogspot.com/2011/03/alzado-gotico.html

27. ARQUITECTURA
GÓTICA
CONTRAFUERTES
Grandes vanos, templos muy
luminosos.
Manejo de vitrales y rosetones

28. ARQUITECTURA
GÓTICA
ARBOTANTES
Transmiten
las cargas a
los
contrafuertes

29. Tipos
de
Arcos
ARQUITECTURA
GÓTICA
LOS ARCOS
1. Apuntados u
ojivales
2. Tudor
3. Conopial
4. Carpanel
5. Mixtilíneo
Estrellada

30. ARQUITECTURA
GÓTICA
BÓVEDAS DE CRUCERÍA
Cruce de dos
arcos o
nervios
apuntados,
que
conforman
una estructura
resistente.

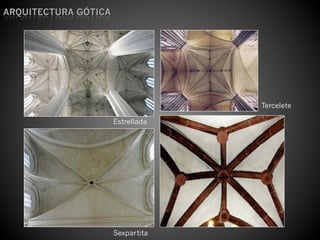

31. ARQUITECTURA
GÓTICA
Estrellada
Sexpartita
Tercelete

32. ARQUITECTURA
GÓTICA
Catedral de San Pedro, Ciudad Real
Ligereza estructural y
la iluminación de las
naves del interior de
los edificios

33. ARQUITECTURA
GÓTICA
Pilares
estilizados y
esbeltos con
gran número
de columnillas
adosadas

34. ARQUITECTURA
GÓTICA
BÓVEDAS DE CAÑÓN APUNTADO
Bóveda con apoyo abanico
Los arcos permiten
una mejor
distribución de las
cargas y una altura
muy superior

35. ARQUITECTURA
GÓTICA

36. ARQUITECTURA
GÓTICA
PILARES

37. ARQUITECTURA
GÓTICA
ACCESOS
Arquivoltas apuntadas, tímpano con menor decoración

38. Grandes ventanales, vidrieras
multicolores (vitrales), amplios
rosetones con tracería calada.
ARQUITECTURA
GÓTICA

39. ARQUITECTURA
GÓTICA
Catedral de Reims, Fachada
• Menor decoración
exterior.
• Decoración de tipo
vegetal, forma estilizada
Notre
Dame
de
Montreal

40. ARQUITECTURA
GÓTICA
Claustros más sobrios en
la decoración, con
arquerías ojivales

41. ARQUITECTURA
GÓTICA
Rosetonesyvitrales
Interiores iluminados, grandes ventanales

42. ARQUITECTURA
GÓTICA
VIDRIERAS

43. ARQUITECTURA
GÓTICA
GÁRGOLAS

44. ARQUITECTURA
GÓTICA
Catedral del Burgos
Catedral de Notre Dame, París

45. ESCULTURA
GÓTICA
ESCULTURA

46. ESCULTURA
GÓTICA
• Siguió el precedente románico,
continuar con la difusión de
imágenes con el fin de adoctrinar
a los fieles en los dogmas de la fe
religiosa y decorar las fachadas
de las catedrales.
• En los siglos XII y principios del
XIII tuvo un carácter
predominantemente
arquitectónico.
• Las figuras más destacadas son
las estatuas encontradas en las
pilastras laterales de las fachadas
y las de los parteluces de los
vanos de entrada.
• Reciben el nombre de estatuas-
columna por estar adosadas a
estos soportes.

47. ESCULTURA
GÓTICA
• Con un sentido naturalista
idealizado, esculturas que
expresan sus sentimientos y
empiezan a entablar lo que se
denomina sacra conversazione,
(la comunicación entre los
personajes sagrados)
• Otras manifestaciones
escultóricas figurativas se
encontraban en el tímpano,
arquivoltas y en menor medida,
en los dinteles de las puertas.
• En los parteluces, solían
aparecer estatuas de la Virgen,
Cristo o algún santo relacionado
con la iglesia catedralicia.
Fachada occidental de la catedral de
Chartres, Francia

48. ESCULTURA
GÓTICA
• Aparece el Naturalismo:
Volúmenes más sólidos y
naturales.
• La escultura gótica alemana se
caracterizó por un fuerte
expresionismo
• Italia se resistió a la influencia
francesa
• España recibió abiertamente la
influencia francesa
• Progresiva liberación del marco
arquitectónico
• Realismo
• El artista tiene libertad para
hacer sus obras y las firmará.
• Gran importancia de la
escultura funeraria.

49. ESCULTURA
GÓTICA

50. http://www.arteguias.com/gotica.htm
http://www.youtube.com/watch?v=OSgZDj21d9U
http://www.slideshare.net/neni/arte-gtico-arquitectura-1
ARQUITECTURA
GÓTICA
MATERIAL AUDIO VISUAL
http://artetorreherberos.blogspot.com/2011/01/
elementos-constructivos-goticos.html
