Guía rápida tmr0 e interrupciones

GUÍA RÁPIDA
TIMER 0 E
INTERRUPCIONES

PROF. LUIS ZURITA

Microcontroladores I

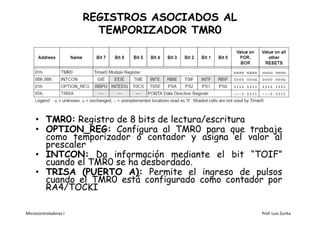

REGISTROS ASOCIADOS AL
TEMPORIZADOR TMR0

• TMR0: Registro de 8 bits de lectura/escritura
• OPTION_REG: Configura al TMR0 para que trabaje
como temporizador ó contador y asigna el valor al
prescaler
• INTCON: Da información mediante el bit “TOIF”
cuando el TMR0 se ha desbordado.
• TRISA (PUERTO A): Permite el ingreso de pulsos
cuando el TMR0 está configurado como contador por
RA4/TOCKI

Microcontroladores I Prof. Luis Zurita

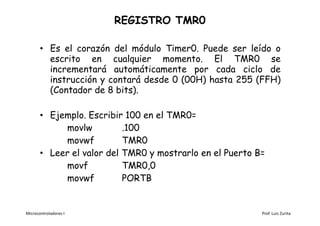

REGISTRO TMR0

• Es el corazón del módulo Timer0. Puede ser leído o
escrito en cualquier momento. El TMR0 se
incrementará automáticamente por cada ciclo de
instrucción y contará desde 0 (00H) hasta 255 (FFH)
(Contador de 8 bits).

• Ejemplo. Escribir 100 en el TMR0=
movlw .100
movwf TMR0
• Leer el valor del TMR0 y mostrarlo en el Puerto B=
movf TMR0,0
movwf PORTB

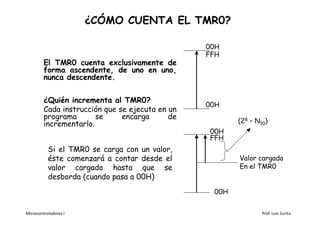

¿CÓMO CUENTA EL TMR0?

00H
FFH
El TMR0 cuenta exclusivamente de
forma ascendente, de uno en uno,
nunca descendente.

¿Quién incrementa al TMR0?
00H
Cada instrucción que se ejecuta en un
programa se encarga de
incrementarlo. (28 – N10)
00H
FFH
Si el TMR0 se carga con un valor,
éste comenzará a contar desde el Valor cargado
valor cargado hasta que se En el TMR0
desborda (cuando pasa a 00H)
00H

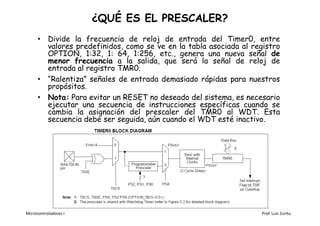

¿QUÉ ES EL PRESCALER?
• Divide la frecuencia de reloj de entrada del Timer0, entre
valores predefinidos, como se ve en la tabla asociada al registro
OPTION, 1:32, 1: 64, 1:256, etc., genera una nueva señal de
menor frecuencia a la salida, que será la señal de reloj de
entrada al registro TMR0.
• “Ralentiza” señales de entrada demasiado rápidas para nuestros
propósitos.
• Nota: Para evitar un RESET no deseado del sistema, es necesario
ejecutar una secuencia de instrucciones específicas cuando se
cambia la asignación del prescaler del TMR0 al WDT. Esta
secuencia debe ser seguida, aún cuando el WDT esté inactivo.

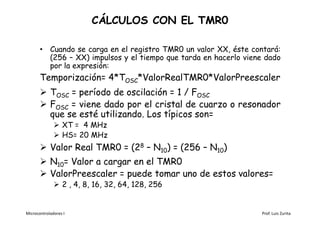

CÁLCULOS CON EL TMR0

• Cuando se carga en el registro TMR0 un valor XX, éste contará:
(256 – XX) impulsos y el tiempo que tarda en hacerlo viene dado
por la expresión:
Temporización= 4*TOSC*ValorRealTMR0*ValorPreescaler
 TOSC = período de oscilación = 1 / FOSC
 FOSC = viene dado por el cristal de cuarzo o resonador
que se esté utilizando. Los típicos son=
 XT = 4 MHz
 HS= 20 MHz
 Valor Real TMR0 = (28 – N10) = (256 – N10)
 N10= Valor a cargar en el TMR0
 ValorPreescaler = puede tomar uno de estos valores=
 2 , 4, 8, 16, 32, 64, 128, 256

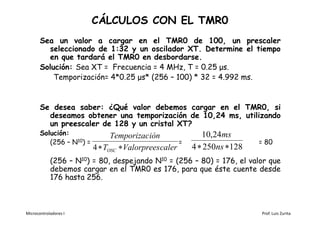

CÁLCULOS CON EL TMR0
Sea un valor a cargar en el TMR0 de 100, un prescaler
seleccionado de 1:32 y un oscilador XT. Determine el tiempo
en que tardará el TMR0 en desbordarse.
Solución: Sea XT = Frecuencia = 4 MHz, T = 0.25 μs.
Temporización= 4*0.25 μs* (256 – 100) * 32 = 4.992 ms.

Se desea saber: ¿Qué valor debemos cargar en el TMR0, si
deseamos obtener una temporización de 10,24 ms, utilizando
un preescaler de 128 y un cristal XT?
Solución: Temporizac ión 10,24ms
(256 – N10) = = = 80
4  TOSC  Valorprees caler 4  250ns 128
(256 – N10) = 80, despejando N10 = (256 – 80) = 176, el valor que
debemos cargar en el TMR0 es 176, para que éste cuente desde
176 hasta 256.

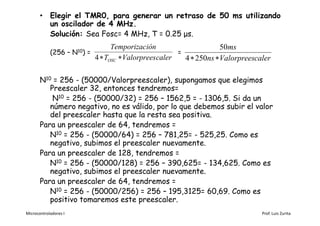

• Elegir el TMR0, para generar un retraso de 50 ms utilizando
un oscilador de 4 MHz.
Solución: Sea Fosc= 4 MHz, T = 0.25 μs.
Temporización 50ms
(256 – N10) = =
4  TOSC  Valorpreescaler 4  250ns Valorpreescaler

N10 = 256 - (50000/Valorpreescaler), supongamos que elegimos
Preescaler 32, entonces tendremos=
N10 = 256 - (50000/32) = 256 – 1562,5 = - 1306,5. Si da un
número negativo, no es válido, por lo que debemos subir el valor
del preescaler hasta que la resta sea positiva.
Para un preescaler de 64, tendremos =
N10 = 256 - (50000/64) = 256 – 781,25= - 525,25. Como es
negativo, subimos el preescaler nuevamente.
N10 = 256 - (50000/128) = 256 – 390,625= - 134,625. Como es
negativo, subimos el preescaler nuevamente.
N10 = 256 - (50000/256) = 256 – 195,3125= 60,69. Como es
positivo tomaremos este preescaler.

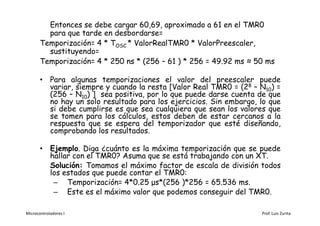

Entonces se debe cargar 60,69, aproximado a 61 en el TMR0
para que tarde en desbordarse=
Temporización= 4 * TOSC * ValorRealTMR0 * ValorPreescaler,
sustituyendo=
Temporización= 4 * 250 ns * (256 – 61 ) * 256 = 49.92 ms ≈ 50 ms

• Para algunas temporizaciones el valor del preescaler puede
variar, siempre y cuando la resta [Valor Real TMR0 = (28 – N10) =
(256 – N10) ] sea positiva, por lo que puede darse cuenta de que
no hay un solo resultado para los ejercicios. Sin embargo, lo que
si debe cumplirse es que sea cualquiera que sean los valores que
se tomen para los cálculos, estos deben de estar cercanos a la
respuesta que se espera del temporizador que esté diseñando,
comprobando los resultados.

• Ejemplo. Diga ¿cuánto es la máxima temporización que se puede
hallar con el TMR0? Asuma que se está trabajando con un XT.
Solución: Tomamos el máximo factor de escala de división todos
los estados que puede contar el TMR0:
– Temporización= 4*0.25 μs*(256 )*256 = 65.536 ms.
– Este es el máximo valor que podemos conseguir del TMR0.

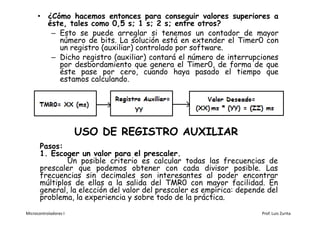

• ¿Cómo hacemos entonces para conseguir valores superiores a
éste, tales como 0,5 s; 1 s; 2 s; entre otros?
– Esto se puede arreglar si tenemos un contador de mayor
número de bits. La solución está en extender el Timer0 con
un registro (auxiliar) controlado por software.
– Dicho registro (auxiliar) contará el número de interrupciones
por desbordamiento que genera el Timer0, de forma de que
éste pase por cero, cuando haya pasado el tiempo que
estamos calculando.

USO DE REGISTRO AUXILIAR
Pasos:
1. Escoger un valor para el prescaler.
Un posible criterio es calcular todas las frecuencias de
prescaler que podemos obtener con cada divisor posible. Las
frecuencias sin decimales son interesantes al poder encontrar
múltiplos de ellas a la salida del TMR0 con mayor facilidad. En
general, la elección del valor del prescaler es empírica: depende del
problema, la experiencia y sobre todo de la práctica.

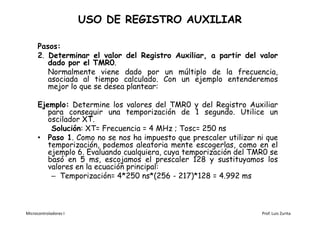

USO DE REGISTRO AUXILIAR

Pasos:
2. Determinar el valor del Registro Auxiliar, a partir del valor
dado por el TMR0.
Normalmente viene dado por un múltiplo de la frecuencia,
asociada al tiempo calculado. Con un ejemplo entenderemos
mejor lo que se desea plantear:

Ejemplo: Determine los valores del TMR0 y del Registro Auxiliar
para conseguir una temporización de 1 segundo. Utilice un
oscilador XT.
Solución: XT= Frecuencia = 4 MHz ; Tosc= 250 ns
• Paso 1. Como no se nos ha impuesto que prescaler utilizar ni que
temporización, podemos aleatoria mente escogerlas, como en el
ejemplo 6. Evaluando cualquiera, cuya temporización del TMR0 se
basó en 5 ms, escojamos el prescaler 128 y sustituyamos los
valores en la ecuación principal:
– Temporización= 4*250 ns*(256 - 217)*128 = 4.992 ms

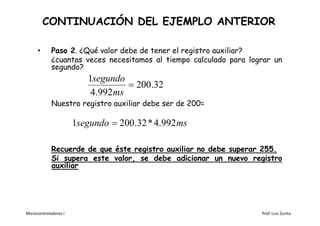

CONTINUACIÓN DEL EJEMPLO ANTERIOR

• Paso 2. ¿Qué valor debe de tener el registro auxiliar?
¿cuantas veces necesitamos al tiempo calculado para lograr un
segundo?
1segundo
 200.32
4.992 ms
Nuestro registro auxiliar debe ser de 200=

1segundo  200.32 * 4.992 ms

Recuerde de que éste registro auxiliar no debe superar 255.
Si supera este valor, se debe adicionar un nuevo registro
auxiliar

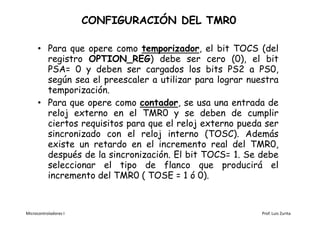

CONFIGURACIÓN DEL TMR0

• Para que opere como temporizador, el bit TOCS (del
registro OPTION_REG) debe ser cero (0), el bit
PSA= 0 y deben ser cargados los bits PS2 a PS0,
según sea el preescaler a utilizar para lograr nuestra
temporización.
• Para que opere como contador, se usa una entrada de
reloj externo en el TMR0 y se deben de cumplir
ciertos requisitos para que el reloj externo pueda ser
sincronizado con el reloj interno (TOSC). Además
existe un retardo en el incremento real del TMR0,
después de la sincronización. El bit TOCS= 1. Se debe
seleccionar el tipo de flanco que producirá el
incremento del TMR0 ( TOSE = 1 ó 0).

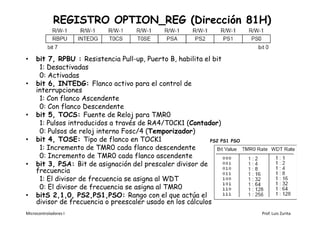

REGISTRO OPTION_REG (Dirección 81H)

• bit 7, RPBU : Resistencia Pull-up, Puerto B, habilita el bit
1: Desactivadas
0: Activadas
• bit 6, INTEDG: Flanco activo para el control de
interrupciones
1: Con flanco Ascendente
0: Con flanco Descendente
• bit 5, TOCS: Fuente de Reloj para TMR0
1: Pulsos introducidos a través de RA4/T0CK1 (Contador)
0: Pulsos de reloj interno Fosc/4 (Temporizador)
• bit 4, TOSE: Tipo de flanco en TOCK1 PS2 PS1 PSO
1: Incremento de TMR0 cada flanco descendente
0: Incremento de TMR0 cada flanco ascendente
• bit 3, PSA: Bit de asignación del prescaler divisor de
frecuencia
1: El divisor de frecuencia se asigna al WDT
0: El divisor de frecuencia se asigna al TMR0
• bitS 2,1,0, PS2,PS1,PSO: Rango con el que actúa el
divisor de frecuencia o preescaler usado en los cálculos

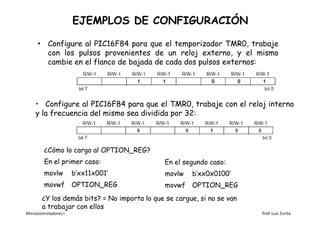

EJEMPLOS DE CONFIGURACIÓN

• Configure al PIC16F84 para que el temporizador TMR0, trabaje
con los pulsos provenientes de un reloj externo, y el mismo
cambie en el flanco de bajada de cada dos pulsos externos:

• Configure al PIC16F84 para que el TMR0, trabaje con el reloj interno
y la frecuencia del mismo sea dividida por 32:

¿Cómo lo cargo al OPTION_REG?
En el primer caso: En el segundo caso:
movlw b’xx11x001’ movlw b’xx0x0100’
movwf OPTION_REG movwf OPTION_REG
¿Y los demás bits? = No importa lo que se cargue, si no se van
a trabajar con ellos

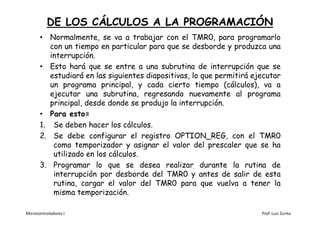

DE LOS CÁLCULOS A LA PROGRAMACIÓN

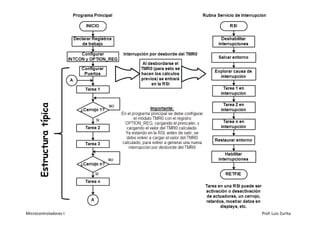

• Normalmente, se va a trabajar con el TMR0, para programarlo
con un tiempo en particular para que se desborde y produzca una
interrupción.
• Esto hará que se entre a una subrutina de interrupción que se
estudiará en las siguientes diapositivas, lo que permitirá ejecutar
un programa principal, y cada cierto tiempo (cálculos), va a
ejecutar una subrutina, regresando nuevamente al programa
principal, desde donde se produjo la interrupción.
• Para esto=
1. Se deben hacer los cálculos.
2. Se debe configurar el registro OPTION_REG, con el TMR0
como temporizador y asignar el valor del prescaler que se ha
utilizado en los cálculos.
3. Programar lo que se desea realizar durante la rutina de
interrupción por desborde del TMR0 y antes de salir de esta
rutina, cargar el valor del TMR0 para que vuelva a tener la
misma temporización.

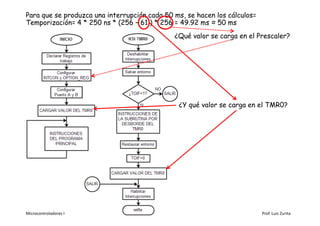

Para que se produzca una interrupción cada 50 ms, se hacen los cálculos=
Temporización= 4 * 250 ns * (256 – 61 ) * 256 = 49.92 ms ≈ 50 ms
¿Qué valor se carga en el Prescaler?

¿Y qué valor se carga en el TMR0?

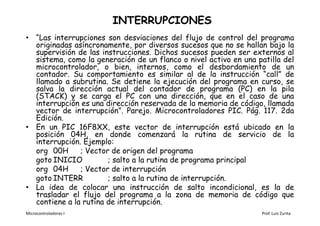

INTERRUPCIONES

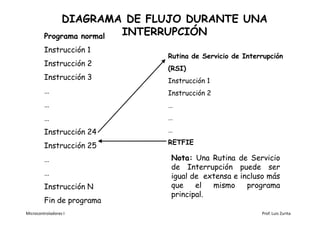

• “Las interrupciones son desviaciones del flujo de control del programa
originadas asíncronamente, por diversos sucesos que no se hallan bajo la
supervisión de las instrucciones. Dichos sucesos pueden ser externos al
sistema, como la generación de un flanco o nivel activo en una patilla del
microcontrolador, o bien, internos, como el desbordamiento de un
contador. Su comportamiento es similar al de la instrucción “call” de
llamado a subrutina. Se detiene la ejecución del programa en curso, se
salva la dirección actual del contador de programa (PC) en la pila
(STACK) y se carga el PC con una dirección, que en el caso de una
interrupción es una dirección reservada de la memoria de código, llamada
vector de interrupción”. Parejo. Microcontroladores PIC. Pág. 117. 2da
Edición.
• En un PIC 16F8XX, este vector de interrupción está ubicado en la
posición 04H, en donde comenzará la rutina de servicio de la
interrupción. Ejemplo:
org 00H ; Vector de origen del programa
goto INICIO ; salto a la rutina de programa principal
org 04H ; Vector de interrupción
goto INTERR ; salto a la rutina de interrupción.
• La idea de colocar una instrucción de salto incondicional, es la de
trasladar el flujo del programa a la zona de memoria de código que
contiene a la rutina de interrupción.

DIAGRAMA DE FLUJO DURANTE UNA
Programa normal INTERRUPCIÓN
Instrucción 1
Rutina de Servicio de Interrupción
Instrucción 2
(RSI)
Instrucción 3 Instrucción 1
… Instrucción 2
… …
… …

Instrucción 24 …
RETFIE
Instrucción 25
… Nota: Una Rutina de Servicio
de Interrupción puede ser
… igual de extensa e incluso más
Instrucción N que el mismo programa
principal.
Fin de programa

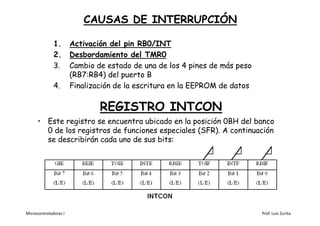

CAUSAS DE INTERRUPCIÓN

1. Activación del pin RB0/INT
2. Desbordamiento del TMR0
3. Cambio de estado de una de los 4 pines de más peso
(RB7:RB4) del puerto B
4. Finalización de la escritura en la EEPROM de datos

REGISTRO INTCON
• Este registro se encuentra ubicado en la posición 0BH del banco
0 de los registros de funciones especiales (SFR). A continuación
se describirán cada uno de sus bits:

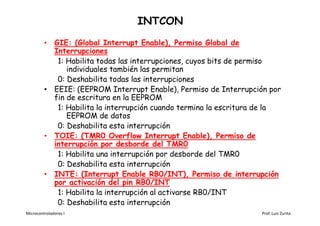

INTCON
• GIE: (Global Interrupt Enable), Permiso Global de
Interrupciones
1: Habilita todas las interrupciones, cuyos bits de permiso
individuales también las permitan
0: Deshabilita todas las interrupciones
• EEIE: (EEPROM Interrupt Enable), Permiso de Interrupción por
fin de escritura en la EEPROM
1: Habilita la interrupción cuando termina la escritura de la
EEPROM de datos
0: Deshabilita esta interrupción
• TOIE: (TMR0 Overflow Interrupt Enable), Permiso de
interrupción por desborde del TMR0
1: Habilita una interrupción por desborde del TMR0
• INTE: (Interrupt Enable RB0/INT), Permiso de interrupción
por activación del pin RB0/INT
1: Habilita la interrupción al activarse RB0/INT

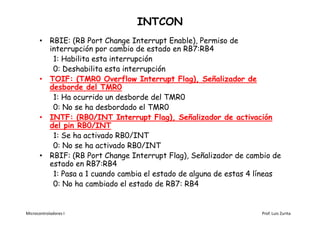

INTCON
• RBIE: (RB Port Change Interrupt Enable), Permiso de
interrupción por cambio de estado en RB7:RB4
1: Habilita esta interrupción
• TOIF: (TMR0 Overflow Interrupt Flag), Señalizador de
desborde del TMR0
1: Ha ocurrido un desborde del TMR0
0: No se ha desbordado el TMR0
• INTF: (RB0/INT Interrupt Flag), Señalizador de activación
del pin RB0/INT
1: Se ha activado RB0/INT
0: No se ha activado RB0/INT
• RBIF: (RB Port Change Interrupt Flag), Señalizador de cambio de
estado en RB7:RB4
1: Pasa a 1 cuando cambia el estado de alguna de estas 4 líneas
0: No ha cambiado el estado de RB7: RB4

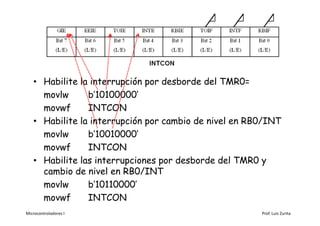

• Habilite la interrupción por desborde del TMR0=
movlw b’10100000’
movwf INTCON
• Habilite la interrupción por cambio de nivel en RB0/INT
movlw b’10010000’
movwf INTCON
• Habilite las interrupciones por desborde del TMR0 y
cambio de nivel en RB0/INT
movlw b’10110000’
movwf INTCON

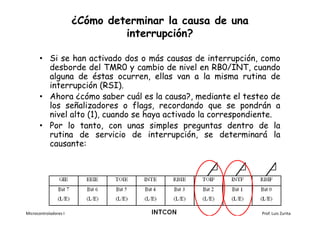

¿Cómo determinar la causa de una
interrupción?

• Si se han activado dos o más causas de interrupción, como
desborde del TMR0 y cambio de nivel en RB0/INT, cuando
alguna de éstas ocurren, ellas van a la misma rutina de
interrupción (RSI).
• Ahora ¿cómo saber cuál es la causa?, mediante el testeo de
los señalizadores o flags, recordando que se pondrán a
nivel alto (1), cuando se haya activado la correspondiente.
• Por lo tanto, con unas simples preguntas dentro de la
rutina de servicio de interrupción, se determinará la
causante:

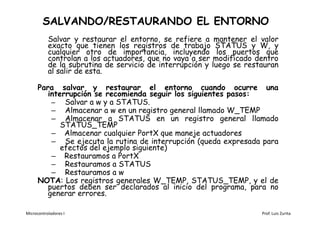

SALVANDO/RESTAURANDO EL ENTORNO
Salvar y restaurar el entorno, se refiere a mantener el valor
exacto que tienen los registros de trabajo STATUS y W, y
cualquier otro de importancia, incluyendo los puertos que
controlan a los actuadores, que no vaya a ser modificado dentro
de la subrutina de servicio de interrupción y luego se restauran
al salir de esta.

Para salvar y restaurar el entorno cuando ocurre una
interrupción se recomienda seguir los siguientes pasos:
– Salvar a w y a STATUS.
– Almacenar a w en un registro general llamado W_TEMP
– Almacenar a STATUS en un registro general llamado
STATUS_TEMP
– Almacenar cualquier PortX que maneje actuadores
– Se ejecuta la rutina de interrupción (queda expresada para
efectos del ejemplo siguiente)
– Restauramos a PortX
– Restauramos a STATUS
– Restauramos a w
NOTA: Los registros generales W_TEMP, STATUS_TEMP, y el de
puertos deben ser declarados al inicio del programa, para no
generar errores.

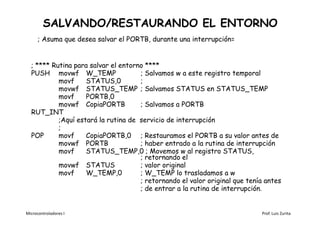

SALVANDO/RESTAURANDO EL ENTORNO
; Asuma que desea salvar el PORTB, durante una interrupción=

; **** Rutina para salvar el entorno ****
PUSH movwf W_TEMP ; Salvamos w a este registro temporal
movf STATUS,0 ;
movwf STATUS_TEMP ; Salvamos STATUS en STATUS_TEMP
movf PORTB,0
movwf CopiaPORTB ; Salvamos a PORTB
RUT_INT
;Aquí estará la rutina de servicio de interrupción
;
POP movf CopiaPORTB,0 ; Restauramos el PORTB a su valor antes de
movwf PORTB ; haber entrado a la rutina de interrupción
movf STATUS_TEMP,0 ; Movemos w al registro STATUS,
; retornando el
movwf STATUS ; valor original
movf W_TEMP,0 ; W_TEMP lo trasladamos a w
; retornando el valor original que tenía antes
; de entrar a la rutina de interrupción.

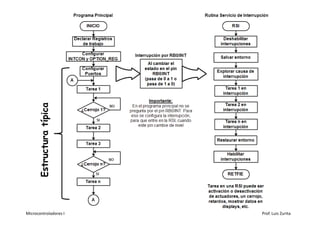

Estructura típica

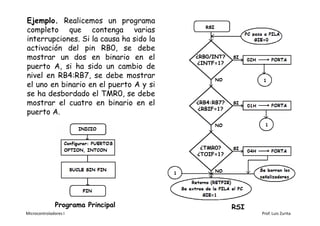

Ejemplo. Realicemos un programa
completo que contenga varias
interrupciones. Si la causa ha sido la
activación del pin RB0, se debe
mostrar un dos en binario en el ¿RB0/INT?
¿INTF=1?
puerto A, si ha sido un cambio de
nivel en RB4:RB7, se debe mostrar
el uno en binario en el puerto A y si
se ha desbordado el TMR0, se debe
mostrar el cuatro en binario en el ¿RB4:RB7?
¿RBIF=1?
puerto A.

¿TMR0?
¿TOIF=1?

Programa Principal RSI

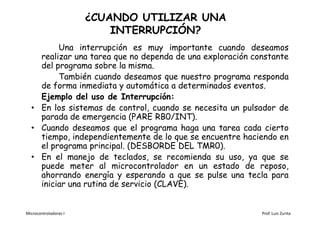

¿CUANDO UTILIZAR UNA
INTERRUPCIÓN?
Una interrupción es muy importante cuando deseamos
realizar una tarea que no dependa de una exploración constante
del programa sobre la misma.
También cuando deseamos que nuestro programa responda
de forma inmediata y automática a determinados eventos.
Ejemplo del uso de Interrupción:
• En los sistemas de control, cuando se necesita un pulsador de
parada de emergencia (PARE RB0/INT).
• Cuando deseamos que el programa haga una tarea cada cierto
tiempo, independientemente de lo que se encuentre haciendo en
el programa principal. (DESBORDE DEL TMR0).
• En el manejo de teclados, se recomienda su uso, ya que se
puede meter al microcontrolador en un estado de reposo,
ahorrando energía y esperando a que se pulse una tecla para
iniciar una rutina de servicio (CLAVE).


Guía rápida tmr0 e interrupciones

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Destacado

Destacado (20)

Similar a Guía rápida tmr0 e interrupciones

Similar a Guía rápida tmr0 e interrupciones (20)

Más de Luis Zurita

Más de Luis Zurita (20)

Guía rápida tmr0 e interrupciones
