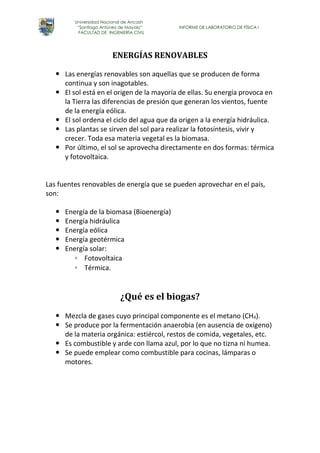

ENERGÍAS RENOVABLES
 Las energías renovables son aquellas que se producen de forma
continua y son inagotables.
 El sol está en el origen de la mayoría de ellas. Su energía provoca en
la Tierra las diferencias de presión que generan los vientos, fuente
de la energía eólica.
 El sol ordena el ciclo del agua que da origen a la energía hidráulica.
 Las plantas se sirven del sol para realizar la fotosíntesis, vivir y
crecer. Toda esa materia vegetal es la biomasa.
 Por último, el sol se aprovecha directamente en dos formas: térmica
y fotovoltaica.
Las fuentes renovables de energía que se pueden aprovechar en el país,
son:
 Energía de la biomasa (Bioenergía)
 Energía hidráulica
 Energía eólica
 Energía geotérmica
 Energía solar:
◦ Fotovoltaica
◦ Térmica.
¿Qué es el biogas?
 Mezcla de gases cuyo principal componente es el metano (CH4).
 Se produce por la fermentación anaerobia (en ausencia de oxígeno)
de la materia orgánica: estiércol, restos de comida, vegetales, etc.
 Es combustible y arde con llama azul, por lo que no tizna ni humea.
 Se puede emplear como combustible para cocinas, lámparas o
motores.

3. Universidad Nacional de Ancash
“Santiago Antúnez de Mayolo” INFORME DE LABORATORIO DE FÍSICA I
FACULTAD DE INGENIERÍA CIVIL

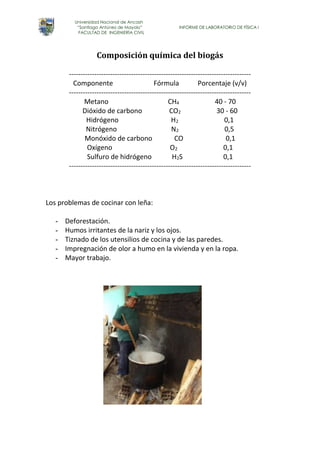

Composición química del biogás
-------------------------------------------------------------------------------
Componente Fórmula Porcentaje (v/v)
-------------------------------------------------------------------------------
Metano CH4 40 - 70
Dióxido de carbono CO2 30 - 60
Hidrógeno H2 0,1
Nitrógeno N2 0,5
Monóxido de carbono CO 0,1
Oxígeno O2 0,1
Sulfuro de hidrógeno H2S 0,1
-------------------------------------------------------------------------------
Los problemas de cocinar con leña:
- Deforestación.
- Humos irritantes de la nariz y los ojos.
- Tiznado de los utensilios de cocina y de las paredes.
- Impregnación de olor a humo en la vivienda y en la ropa.
- Mayor trabajo.

4. Universidad Nacional de Ancash
“Santiago Antúnez de Mayolo” INFORME DE LABORATORIO DE FÍSICA I
FACULTAD DE INGENIERÍA CIVIL
Mejor, recoger el estiércol para producir biogas y bioabonos en un
biodigestor

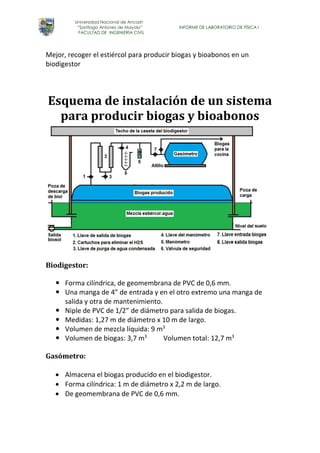

Esquema de instalación de un sistema
para producir biogas y bioabonos
Biodigestor:
 Forma cilíndrica, de geomembrana de PVC de 0,6 mm.
 Una manga de 4” de entrada y en el otro extremo una manga de
salida y otra de mantenimiento.
 Niple de PVC de 1/2” de diámetro para salida de biogas.
 Medidas: 1,27 m de diámetro x 10 m de largo.
 Volumen de mezcla líquida: 9 m3
 Volumen de biogas: 3,7 m3 Volumen total: 12,7 m3
Gasómetro:
 Almacena el biogas producido en el biodigestor.
 Forma cilíndrica: 1 m de diámetro x 2,2 m de largo.
 De geomembrana de PVC de 0,6 mm.

5. Universidad Nacional de Ancash
“Santiago Antúnez de Mayolo” INFORME DE LABORATORIO DE FÍSICA I
FACULTAD DE INGENIERÍA CIVIL

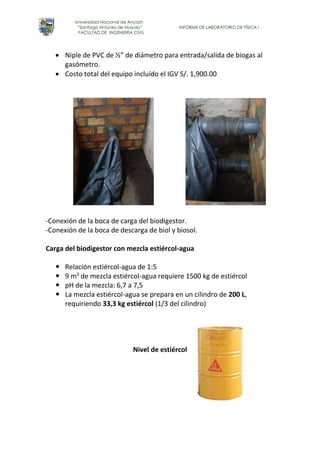

 Niple de PVC de ½” de diámetro para entrada/salida de biogas al
gasómetro.
 Costo total del equipo incluído el IGV S/. 1,900.00
-Conexión de la boca de carga del biodigestor.
-Conexión de la boca de descarga de biol y biosol.
Carga del biodigestor con mezcla estiércol-agua
 Relación estiércol-agua de 1:5
 9 m3 de mezcla estiércol-agua requiere 1500 kg de estiércol
 pH de la mezcla: 6,7 a 7,5
 La mezcla estiércol-agua se prepara en un cilindro de 200 L,
requiriendo 33,3 kg estiércol (1/3 del cilindro)
Nivel de estiércol

6. Universidad Nacional de Ancash
“Santiago Antúnez de Mayolo” INFORME DE LABORATORIO DE FÍSICA I
FACULTAD DE INGENIERÍA CIVIL

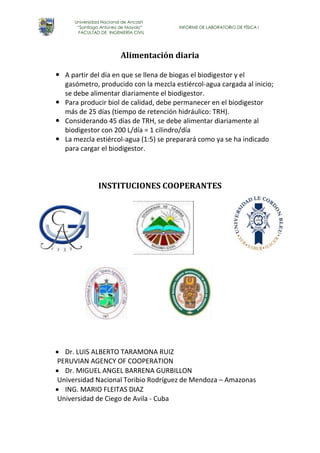

Alimentación diaria
 A partir del día en que se llena de biogas el biodigestor y el
gasómetro, producido con la mezcla estiércol-agua cargada al inicio;
se debe alimentar diariamente el biodigestor.
 Para producir biol de calidad, debe permanecer en el biodigestor
más de 25 días (tiempo de retención hidráulico: TRH).
 Considerando 45 días de TRH, se debe alimentar diariamente al
biodigestor con 200 L/día = 1 cilindro/día
 La mezcla estiércol-agua (1:5) se preparará como ya se ha indicado
para cargar el biodigestor.
INSTITUCIONES COOPERANTES
 Dr. LUIS ALBERTO TARAMONA RUIZ
PERUVIAN AGENCY OF COOPERATION
 Dr. MIGUEL ANGEL BARRENA GURBILLON
Universidad Nacional Toribio Rodríguez de Mendoza – Amazonas
 ING. MARIO FLEITAS DIAZ
Universidad de Ciego de Avila - Cuba
