INFORME DE LABORATORIO
TEMA: RESISTENCIA EN SERIE Y PARALELO
FECHA DE ENTREGA
03/ 05 /2018
RIOBAMBA – ECUADOR

2. Electrónica y Telecomunicaciones

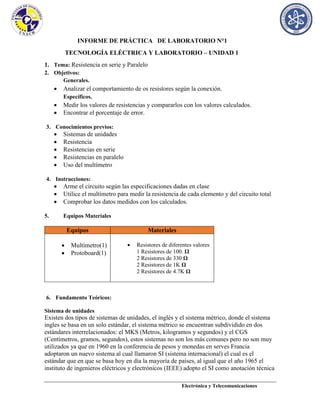

INFORME DE PRÁCTICA DE LABORATORIO N°1
TECNOLOGÍA ELÉCTRICA Y LABORATORIO – UNIDAD 1
1. Tema: Resistencia en serie y Paralelo
2. Objetivos:
Generales.
 Analizar el comportamiento de os resistores según la conexión.
Específicos.
 Medir los valores de resistencias y compararlos con los valores calculados.
 Encontrar el porcentaje de error.
3. Conocimientos previos:
 Sistemas de unidades
 Resistencia
 Resistencias en serie
 Resistencias en paralelo
 Uso del multímetro
4. Instrucciones:
 Arme el circuito según las especificaciones dadas en clase
 Utilice el multímetro para medir la resistencia de cada elemento y del circuito total
 Comprobar los datos medidos con los calculados.
5. Equipos Materiales
Equipos Materiales
 Multímetro(1)
 Protoboard(1)
 Resistores de diferentes valores
1 Resistores de 100. Ω
2 Resistores de 330 Ω
2 Resistores de 1K Ω
2 Resistores de 4.7K Ω
6. Fundamento Teóricos:
Sistema de unidades
Existen dos tipos de sistemas de unidades, el inglés y el sistema métrico, donde el sistema
ingles se basa en un solo estándar, el sistema métrico se encuentran subdividido en dos
estándares interrelacionados: el MKS (Metros, kilogramos y segundos) y el CGS
(Centímetros, gramos, segundos), estos sistemas no son los más comunes pero no son muy
utilizados ya que en 1960 en la conferencia de pesos y monedas en serves Francia
adoptaron un nuevo sistema al cual llamaron SI (sistema internacional) el cual es el
estándar que en que se basa hoy en día la mayoría de países, al igual que el año 1965 el
instituto de ingenieros eléctricos y electrónicos (IEEE) adopto el SI como anotación técnica

3. Electrónica y Telecomunicaciones
para la literatura científica y en la ingeniería (Manual Práctcio de electricidad para
ingenieros, 1881).
Magnitud Ingles MKS CGS SI
Longitud (yd) (0,914 m) (m) (39,37 pulg) (100 cm) (cm) (2,54 cm = 1 pulg) Metro (m)
Masa Slug (14,6 kg) (kg) (1000 g) Gramos (g) (kg)
Fuerza Libra (lb) (4,45 N) (N) (100000 dinas) Dina N (N)
Temperatura (°F) (=9/5 °C + 32) (° C) (=5/9(°F - 32)) Centgrado (°C) (K) k = 273,15
+ °C
Energía (pie-lb) (1,356 joules) (N-m) o joule (j) (0,7376 pie-
lb)
Dinas-centimetros o erg (1 joule
= 100000000 ergs)
Joule (J)
Prefijos.
En la anotación de la ingeniería, la potencia de diez se especifica la asignación de prefijos y
símbolos, como se muestra en la tabla a continuación, los cuales permiten reconocer
fácilmente la potencia de diez y proporcionar un mejor canal de comunicación entre
especialistas de tecnología (tippens, 2006).
Factores de Multiplicación Prefijo de SI Símbolo del SI
1'000.000'000.000 = 10 12
tera T
1.000'000.000 = 10 9
giga G
1'000.000 = 10 6
mega M
1.000 = 10 3
kilo k
0.001 = 10 -3
mili m
0.000 001 = 10 -6
micro μ
0.000 000 001 = 10 -9
nano n
0.000 000 000 001 = 10 -12
pico p
Este es un ejemplo del uso de los prefijos en la vida real. 1'000.000 ohms = 1 x 106
ohms =
1 megaohm (MΩ)
Magnitudes en electricidad y electrónica
Magnitud SímboloUnidad SímboloFórmula
Carga c Colombio c
Tensión V Voltio V V = I x R
Intensidad I Amperio A I = V / R
Resistencia R Ohmio Ω R = V / I
Potencia P Vatio W P = V x I
Energía E Vatio por hora w x h E = P x t

4. Electrónica y Telecomunicaciones
Qué son los Resistores
Son componentes electrónicos que tienen la propiedad de presentar oposición al paso de la
corriente eléctrica. La unidad en la que mide esta característica es el Ohmio y se representa
con la letra griega Omega (Ω) (Txelo Vasquez, 2004).
Los símbolos eléctricos que las representan son:
Porqué se da este fenómeno
Es la propiedad de oponerse al paso de la corriente. La poseen todos los materiales en
mayor o menor grado. El valor de las resistencias eléctricas, viene determinada por tres
factores:
el tipo de material (resistividad ’r’)
la sección transversal ’s’, y
la longitud ’l’,
Características de los Resistores
Las características más importantes de los resistores, son:
Valor nominal: Es el valor en Ohm que posee. Este valor puede venir impreso o en código
de colores.
Tolerancia: Es el error máximo con el que se fabrica la resistencia. Esta tolerancia puede
ser de +-5% y +-10%, por lo general.
Potencia máxima: Es la mayor potencia que será capaz de disipar sin quemarse. (Txelo
Vasquez, 2004).
Resistencias en serie
Decimos que dos resistencias están en serie cuando la entrada de una está conectada a la
salida de la otra.

5. Electrónica y Telecomunicaciones
En un circuito serie puramente resistivo la corriente que circula por cada resistencia es la
misma, eso produce que total a la que se tiene que enfrentar la corriente para circular es la
suma de todas las resistencias, con lo cual la resistencia equivalente de un circuito serie es
la suma de todas las resistencias (Circuitos Electricos Y Electrónicos, 2012).
Cálculo de resistencias en serie equivalentes.
Para calcular la resistencia en serie equivalente solo tenemos que realizar la suma de todos
los resistores que forman parte de la rama serie.
Resistencias en paralelo.
Decimos que dos resistencias están en paralelo cuando los terminales de salida están unidos
entre si al igual que los terminales de entrada.
Cálculo de resistencias en paralelo equivalente
El circuito de la figura 1 se puede reemplazar por un único resistor, de esta manera
reducimos el costo del circuito y la cantidad de componentes necesarios.
Para calcular la resistencia equivalente tenemos que hacer el siguiente cálculo de la figura
2, esto es posible gracias a que en conexiones en paralelo la tensión entre sus terminales es
la misma y mediante la ley de ohm se puede establecer esta relación (Circuitos Electricos
Y Electrónicos, 2012).
La suma de las inversas de cada resistor en paralelo da como resultado la inversa de la resistencia
equivalente, para finalmente encontrar el valor de la resistencia equivalente tenemos que despegar
RE.
Multímetro
El multímetro consiste en la unión de tres herramientas de medición (voltímetro, amperímetro y
ohmímetro) en uno. Este instrumento múltiple permite medir voltajes de corrientes alternas (CA),
de corrientes directas (DC), resistencia, continuidad, temperatura, capacitancia, transistores, etc.

6. Electrónica y Telecomunicaciones
Cómo usar un multímetro
En primer lugar siempre debe saber qué es lo que va a medir, para de esta forma posicionar
el conmutador en una forma u otra.
El aparato cuenta con dos terminales cuyas polaridades se caracterizan por colores: Negro
(-)y Rojo (+).
Podemos encontrar principalmente cuatro tipos de mediciones.
1. AC V. Que es usada para las mediciones de tensiones de corriente alterna con
expresión en voltios.
2. DC V. Para mediciones de tensiones de una corriente continua que se expresa en
voltios.
3. DC A. Para tensiones de corriente continua que se expresa en el aparato en
miliamperios.
4. Ohmios. Son usados para medir resistencias eléctricas y comprobar la continuidad
en circuitos (htt3).
7. Procedimientos y actividades
 Se procedió a medir cada resistor con el multímetro teniendo en cuenta sus
valores nominales el medido y su tolerancia registrando los datos tabla 1
 Se arma el circuito en la prtoboard siguiendo los parámetros establecido en clase.
 Comprobando los valores reales con los calculados previamente en cada
reducción del circuito teniendo en cuenta cuando está en serie y en paralelo.
 Para comprobar las resistencias de los resistores se utilizó el multímetro
 Después se registraron los valores medidos para después procederá calcular cuales
fueron el margen de error que existe en cada reducción del circuito en la tabla 2

7. Electrónica y Telecomunicaciones
8. Cálculos / Algoritmos:
Serie
RE1 = R3 + R4 + R5
RE1 = 760 Ω
Paralelo
RE2 =
RE1 ∗ R6
RE1 + R6
RE2 = 431.81Ω
Serie
RE3 = RE2 + R2
RE3 = 5131.81Ω

8. Electrónica y Telecomunicaciones
Paralelo
RE4 =
RE3 ∗ R7
RE3 + R7
RE4 = 836.91Ω
Serie
RE5 = RE4 + R1
RE5 = 5536.91Ω
RE5 = 5.54kΩ
9. Resultados:
Resistores
valor
nominal
valor medido tolerancia
nominal
tolerancia
medida
R1 4.7kΩ 4.67kΩ 5% 0.63%
R2 4.7kΩ 4.66kΩ 5% 0.85%
R3 330Ω 330Ω 5% 0.0%
R4 330Ω 330Ω 5% 0.0%
R5 100Ω 96Ω 5% 4.0%
R6 1kΩ 1.03kΩ 5% 0.63%
R7 1kΩ 998Ω 5% 0.2%
Tabla1
Resistencias valor nominal
valor
medido Error
RE1 760Ω 752 Ω 1.05%
RE2 431.81Ω 432 Ω 0.04%
RE3 5131.81Ω 5.06K Ω 2.56%
RE4 836.91Ω 838 Ω 0.136%
RE5 5.54kΩ 5.50 kΩ 0.72%
Tabla 2

9. Electrónica y Telecomunicaciones
10. Conclusiones y Recomendaciones:
En conclusión se comprobaron los valores previamente calculados y revisando los valores
de tolerancia que están en el margen permitido
Teniendo en cuenta y diferenciar en los cálculos en un circuito en serie y en paralelo que
existe la particularidad que en un circuito en serie siempre prevale el valor del resistor de
mayor valor y en uno de paralelo prevalece el de menor valor.
Al momento de calcular los valores de un circuito es necesario que no esté conectado a
ninguna fuente de energía para evitar valores erróneos al momento de registrar los datos
