![Nota: Este ejemplo presupone que la VLAN 3 es la VLAN que se ha asignado al puerto de enlace
ascendente.
switch (enable) set vlan 3
VTP advertisements transmitting temporarily stopped,
and will resume after the command finishes.
Vlan 3 configuration successful
switch (enable)
6. Vuelva a cambiar el modo VTP a cliente, una vez que el puerto de enlace ascendente inicie el
reenvío.
7. switch (enable) set vtp mode client
8.
VTP domain austinlab modified
Después de completar estos pasos, el VTP debería volver a llenar la base de datos VLAN del servidor
VTP. Esta operación vuelve a establecer como activo el estado de todos los puertos que eran miembros
de las VLAN que el servidor VTP anunciaba.
Troncal desactivado, que causa problemas de VTP
Recuerde que los paquetes VTP siguen en la VLAN 1, pero únicamente en los troncales (ISL, dot1q o
emulación LAN [LANE]).
Si efectúa cambios en VLAN mientras tiene un troncal desactivado o la conectividad LANE caída entre
dos partes de la red, puede perder la configuración VLAN. Al restaurar la conectividad del troncal, ambos
lados de la red se vuelven a sincronizar. Por lo tanto, el switch con el número de revisión de configuración
mayor borra la configuración de VLAN del switch con el número de revisión menor.
VTP y STP (Puerto de árbol de expansión lógico)
Cuando dispone de un dominio VTP grande, también posee un dominio STP grande. La VLAN 1 se debe
expandir a través de todo el dominio VTP. Por lo tanto, se ejecuta un único STP para esa VLAN en todo el
dominio.
Al usar VTP y crear una nueva VLAN, la VLAN se propaga por todo el dominio VTP. A continuación, se
crea la VLAN en todos los switches del dominio VTP. Todos los switches de Cisco utilizan PVST, lo que
significa que los switches ejecutan un STP independiente para cada VLAN. Esto implica agregar carga del
switch a la CPU. Debe consultar la cantidad máxima de puertos lógicos (para el STP) que soporta el
switch para tener una idea de la cantidad de STP que puede tener en cada switch. La cantidad de puertos
lógicos es aproximadamente el número de puertos que ejecutan STP.
Nota: Un puerto troncal ejecuta una instancia de STP para cada VLAN activa en el troncal.
Puede evaluar rápidamente este valor para su switch mediante la fórmula siguiente:
(Number of active VLANs x Number of trunks) + Number of
access ports
Esta cantidad, el número máximo de puertos lógicos para el STP, varía de un switch a otro y está
documentada en las release notes de cada producto. Por ejemplo, en un Catalyst 5000 con Supervisor
Engine 2, puede tener un máximo de 1500 instancias de STP. Cada vez que crea una VLAN nueva con
VTP, la VLAN se propaga de forma predeterminada por todos los switches y, por lo tanto, está activa en
todos los puertos. Es posible que deba recortar las VLAN innecesarias del troncal para evitar la inflación
del número de puertos lógicos.
Nota: El recorte de VLAN innecesarias de la conexión troncal puede realizarse utilizando uno de los dos
métodos que se describen a continuación:
Recorte manual de las VLAN innecesarias en el troncal: se trata del mejor método e impide
utilizar el árbol de expansión. En cambio, este método ejecuta las VLAN recortadas en las](https://image.slidesharecdn.com/introduccin-140518203743-phpapp02/85/Introduccion-9-320.jpg)
![Praha> (enable) clear trunk 1/1 2-9,12,14-1005
Removing Vlan(s) 2-9,12,14-1005 from allowed list.
Port 1/1 allowed vlans modified to 1,10,11,13.
Praha> (enable) clear trunk 1/1 2-9,12,14-1005
Nota: Aunque no exceda la cantidad de puertos lógicos permitidos, recorte las VLAN del troncal.
El motivo es que un bucle STP en una VLAN únicamente se extiende hasta donde la VLAN está
permitida y no atraviesa todo el campus. La difusión en una VLAN no alcanza el switch y no
necesita la la difusión. En las versiones de software anteriores a la 5.4, no es posible eliminar la
VLAN 1 de las conexiones troncales. En las versiones posteriores, puede eliminar la VLAN 1 con
este comando:
Praha> (enable) clear trunk 1/1 1
Default vlan 1 cannot be cleared from module 1.
La sección El caso de la VLAN 1 de este documento analiza las técnicas sobre cómo evitar que la
VLAN 1 se extienda por todo el campus.
El caso de la VLAN 1
No puede aplicar el recorte de VTP en las VLAN que necesitan existir en todos los lugares y que deben
permitirse en todos los switches del campus para poder transportar VTP, el tráfico del Protocolo de
detección de Cisco [CDP] y otro tráfico de control. Sin embargo, existe una manera de limitar el alcance
de la VLAN 1. La función se llama VLAN 1 disable on trunk (deshabilitar VLAN 1 en troncal). Esta función
está disponible en los switches Catalyst de las series 4500/4000, 5500/5000, y 6500/6000 de la versión
5.4(x) o posteriores del software CatOS. La función permite recortar VLAN 1 del troncal, como se hace
para cualquier otra VLAN. Este recorte no incluye todo el tráfico del protocolo de control que todavía se
permite en el troncal (DTP, PAgP, CDP, VTP, entre otros). Pero el recorte bloquea todo el tráfico de
usuarios en ese troncal. Con esta función, puede evitar que la VLAN se extienda por todo el campus. Los
bucles STP tienen el alcance limitado, incluso en la VLAN 1. Configure la VLAN 1 como deshabilitada, tal
como configuraría las demás VLAN para eliminarlas del troncal:
Console> (enable) set trunk 2/1 desirable
Port(s) 2/1 trunk mode set to desirable.
Console> (enable) clear trunk 2/1 1
Removing Vlan(s) 1 from allowed list.
Port 2/1 allowed vlans modified to 2-1005.
Resolución de problemas de errores de números de revisión de la configuración VTP
observados en el resultado del comando show vtp statistics
VTP se ha diseñado para un entorno administrativo en el que la base de datos VLAN para el dominio se
modifique en un switch cada vez. Presupone que la revisión nueva se propaga por el dominio antes de
que se lleve a cabo otra revisión. Si modifica la base de datos simultáneamente en dos dispositivos
diferentes en el dominio administrativo, puede provocar que se generen dos bases de datos distintas con
el mismo número de revisión. Estas bases de datos se propagan y sobrescriben la información existente
hasta que coinciden en un switch Catalyst intermedio de la red. Este switch no puede aceptar ningún
anuncio porque los paquetes tienen el mismo número de revisión, pero un valor MD5 diferente. Cuando el
switch detecta esta condición, incrementa el contador No of config revision errors (Nº de
errores de revisión de configuración).
Nota: El resultado del comando show vtp statistics de esta sección aporta un ejemplo.](https://image.slidesharecdn.com/introduccin-140518203743-phpapp02/85/Introduccion-11-320.jpg)
Subido porAlex Silva
Introducción
Este documento describe varios problemas y soluciones relacionados con VTP (Protocolo de administración de VLAN transparentes). Explica cómo reiniciar el número de revisión de configuración VTP cambiando el nombre de dominio o modo VTP, y cómo resolver el problema de puertos inactivos después de un reinicio. También cubre problemas como troncales desactivados que causan problemas de VTP y la relación entre VTP y STP.
Más contenido relacionado
Introducción
- 1. Ejemplo: Siga los pasossiguientes para ver un ejemplo de este problema: 1. Ejecute estos comandos para observar que Clic tiene 7 VLAN (1, 2, 3 y las predeterminadas), Clic es el servidor VTP en el dominio denominado “test” (prueba) y el puerto 2/3 está en la VLAN 3: 2. clic (enable) show vlan 3. 4. 1993 May 25 05:09:50 %PAGP-5-PORTTOSTP:Port 2/1 joined bridge port 2/1 lan 5. VLAN Name Status IfIndex Mod/Ports, Vlans 6. ---- -------------------------------- --------- ---- --- ------------------------ 7. 1 default active 65 2/2,2/4-50 8. 2 VLAN0002 active 70 9. 3 VLAN0003 active 71 2/3 10. 1002 fddi-default active 66 11. 1003 token-ring-default active 69 12. 1004 fddinet-default active 67 13. 1005 trnet-default active 68 68 14. 15. clic (enable) show vtp domain 16. 17. Domain Name Domain Index VTP Version Local Mode Password 18. -------------------------------- ------------ -- --------- ----------- ---------- 19. test 1 2 server - 20. 21. Vlan-count Max-vlan-storage Config Revision Notifications 22. ---------- ---------------- --------------- ---- --------- 23. 7 1023 0 disabled 24. 25. Last Updater V2 Mode Pruning PruneEligible on Vlans 26. --------------- -------- -------- -------------- ----------- 27. 0.0.0.0 disabled disabled 2-1000 28. 29. clic (enable) show port 2/3 30.
- 2. 31. Port NameStatus Vlan Level Duplex Speed Type 32. ----- ------------------ ---------- ---------- - ----- ------ ----- ------------ 2/3 connected 3 normal 10 half 10/100BaseTX 33. Conecte Bing, que es un switch de laboratorio en el que se han creado las VLAN 4, 5 y 6. Nota: El número de revisión de la configuración es 3 en este switch. bing (enable) show vlan VLAN Name Status IfIndex Mod/Ports, Vlans ---- -------------------------------- --------- ---- --- ------------------------ 1 default active 4 2/1-48 3/1-6 4 VLAN0004 active 63 5 VLAN0005 active 64 6 VLAN0006 active 65 1002 fddi-default active 5 1003 token-ring-default active 8 1004 fddinet-default active 6 1005 trnet-default active 7 34. Coloque el switch Bing en el mismo dominio VTP (test). 35. bing (enable) show vtp domain 36. 37. Domain Name Domain Index VTP Version Local Mode Password 38. -------------------------------- ------------ -- --------- ----------- ---------- 39. test 1 2 server - 40. 41. Vlan-count Max-vlan-storage Config Revision Notifications 42. ---------- ---------------- --------------- ---- --------- 43. 8 1023 3 disabled 44. 45. Last Updater V2 Mode Pruning PruneEligible on Vlans 46. --------------- -------- -------- -------------- ----------- 10.200.8.38 disabled disabled 2-1000 47. Configure la conexión troncal entre los dos switches para integrar Bing en la red.

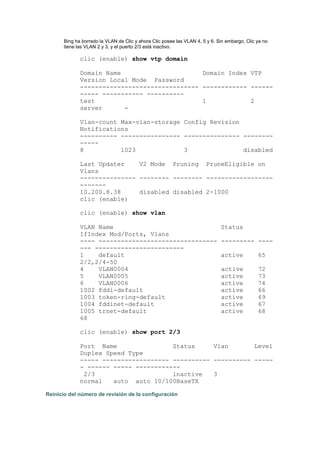

- 3. Bing ha borradola VLAN de Clic y ahora Clic posee las VLAN 4, 5 y 6. Sin embargo, Clic ya no tiene las VLAN 2 y 3, y el puerto 2/3 está inactivo. clic (enable) show vtp domain Domain Name Domain Index VTP Version Local Mode Password -------------------------------- ------------ ------ ----- ----------- ---------- test 1 2 server - Vlan-count Max-vlan-storage Config Revision Notifications ---------- ---------------- --------------- -------- ----- 8 1023 3 disabled Last Updater V2 Mode Pruning PruneEligible on Vlans --------------- -------- -------- ------------------ ------- 10.200.8.38 disabled disabled 2-1000 clic (enable) clic (enable) show vlan VLAN Name Status IfIndex Mod/Ports, Vlans ---- -------------------------------- --------- ---- --- ------------------------ 1 default active 65 2/2,2/4-50 4 VLAN0004 active 72 5 VLAN0005 active 73 6 VLAN0006 active 74 1002 fddi-default active 66 1003 token-ring-default active 69 1004 fddinet-default active 67 1005 trnet-default active 68 68 clic (enable) show port 2/3 Port Name Status Vlan Level Duplex Speed Type ----- ------------------ ---------- ---------- ----- - ------ ----- ------------ 2/3 inactive 3 normal auto auto 10/100BaseTX Reinicio del número de revisión de la configuración
