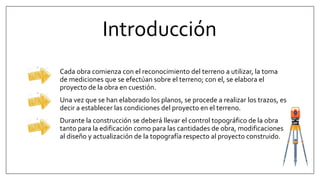

3. Introducción
Cada obra comienza con el reconocimiento del terreno a utilizar, la toma
de mediciones que se efectúan sobre el terreno; con el, se elabora el
proyecto de la obra en cuestión.
Una vez que se han elaborado los planos, se procede a realizar los trazos, es
decir a establecer las condiciones del proyecto en el terreno.
Durante la construcción se deberá llevar el control topográfico de la obra
tanto para la edificación como para las cantidades de obra, modificaciones
al diseño y actualización de la topografía respecto al proyecto construido.

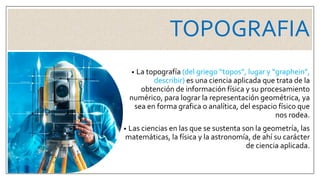

4. TOPOGRAFIA
• La topografía (del griego “topos”, lugar y “graphein”,
describir) es una ciencia aplicada que trata de la
obtención de información física y su procesamiento
numérico, para lograr la representación geométrica, ya
sea en forma grafica o analítica, del espacio físico que
nos rodea.
• Las ciencias en las que se sustenta son la geometría, las
matemáticas, la física y la astronomía, de ahí su carácter
de ciencia aplicada.

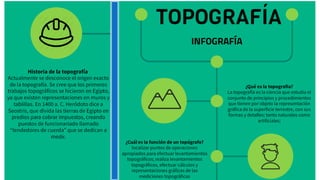

5.

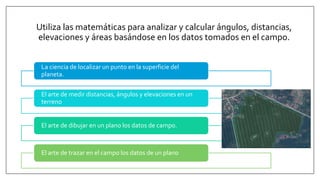

6. La ciencia de localizar un punto en la superficie del
planeta.
El arte de medir distancias, ángulos y elevaciones en un
terreno
El arte de dibujar en un plano los datos de campo.
El arte de trazar en el campo los datos de un plano
Utiliza las matemáticas para analizar y calcular ángulos, distancias,
elevaciones y áreas basándose en los datos tomados en el campo.
7.

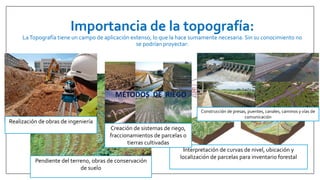

8. Pendiente del terreno, obras de conservación
de suelo
Interpretación de curvas de nivel, ubicación y
localización de parcelas para inventario forestal
Importancia de la topografía:
LaTopografía tiene un campo de aplicación extenso, lo que la hace sumamente necesaria. Sin su conocimiento no
se podrían proyectar:
Realización de obras de ingeniería
Creación de sistemas de riego,
fraccionamientos de parcelas o
tierras cultivadas
Construcción de presas, puentes, canales, caminos y vías de
comunicación
9.

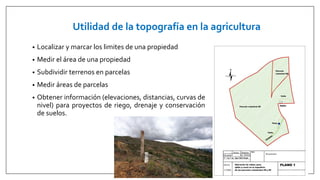

10. Utilidad de la topografía en la agricultura
• Localizar y marcar los limites de una propiedad
• Medir el área de una propiedad
• Subdividir terrenos en parcelas
• Medir áreas de parcelas
• Obtener información (elevaciones, distancias, curvas de
nivel) para proyectos de riego, drenaje y conservación
de suelos.

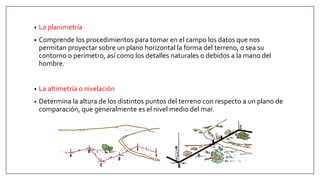

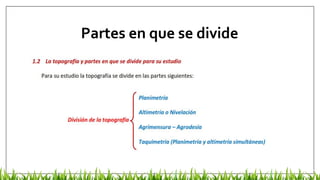

12. • La planimetría
• Comprende los procedimientos para tomar en el campo los datos que nos
permitan proyectar sobre un plano horizontal la forma del terreno, o sea su
contorno o perímetro, así como los detalles naturales o debidos a la mano del
hombre.
• La altimetría o nivelación
• Determina la altura de los distintos puntos del terreno con respecto a un plano de
comparación, que generalmente es el nivel medio del mar.
13. • La agrimensura
• se ocupa de la determinación de la superficie de los terrenos por diferentes
procedimientos, gráficos, mecánicos y analíticos. La parte de la agrimensura que
estudia el fraccionamiento de los terrenos, se llama Agrodesía (agros – campo;
desa – división).
• La taquimetría,
• Permite fijar a la vez, en posición y altura los puntos del terreno, pues hace
simultáneos los levantamientos planimétrico y altimétrico.

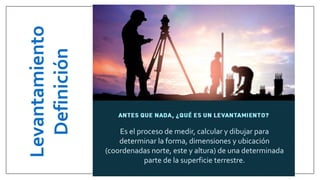

15. Levantamiento
Definición
Es el proceso de medir, calcular y dibujar para
determinar la forma, dimensiones y ubicación
(coordenadas norte, este y altura) de una determinada
parte de la superficie terrestre.
16.
17.

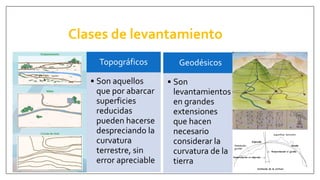

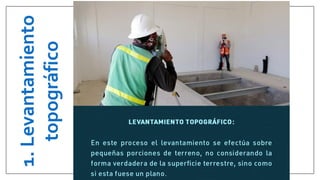

18. Topográficos
• Son aquellos
que por abarcar
superficies
reducidas
pueden hacerse
despreciando la
curvatura
terrestre, sin
error apreciable
Geodésicos
• Son
levantamientos
en grandes
extensiones
que hacen
necesario
considerar la
curvatura de la
tierra

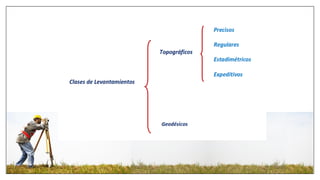

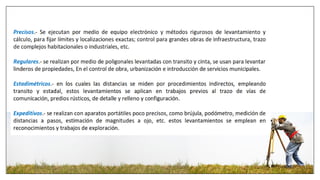

Clases de levantamiento

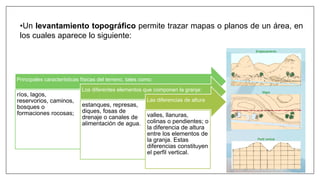

20. •Un levantamiento topográfico permite trazar mapas o planos de un área, en
los cuales aparece lo siguiente:
Principales características físicas del terreno, tales como:
ríos, lagos,
reservorios, caminos,
bosques o
formaciones rocosas;
Los diferentes elementos que componen la granja:
estanques, represas,
diques, fosas de
drenaje o canales de
alimentación de agua.
Las diferencias de altura
valles, llanuras,
colinas o pendientes; o
la diferencia de altura
entre los elementos de
la granja. Estas
diferencias constituyen
el perfil vertical.

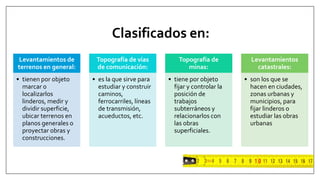

21. Clasificados en:
Levantamientos de
terrenos en general:
• tienen por objeto
marcar o
localizarlos
linderos, medir y
dividir superficie,
ubicar terrenos en
planos generales o
proyectar obras y
construcciones.
Topografía de vías
de comunicación:
• es la que sirve para
estudiar y construir
caminos,
ferrocarriles, líneas
de transmisión,
acueductos, etc.
Topografía de
minas:
• tiene por objeto
fijar y controlar la
posición de
trabajos
subterráneos y
relacionarlos con
las obras
superficiales.
Levantamientos
catastrales:
• son los que se
hacen en ciudades,
zonas urbanas y
municipios, para
fijar linderos o
estudiar las obras
urbanas

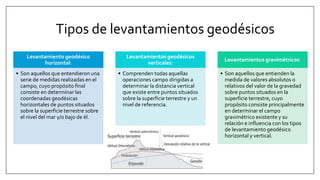

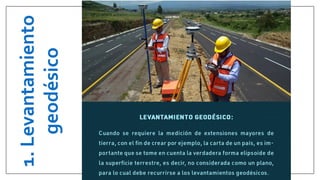

23. Tipos de levantamientos geodésicos
Levantamiento geodésico
horizontal:
• Son aquellos que entendieron una
serie de medidas realizadas en el
campo, cuyo propósito final
consiste en determinar las
coordenadas geodésicas
horizontales de puntos situados
sobre la superficie terrestre sobre
el nivel del mar y/o bajo de él.
Levantamientos geodésicos
verticales:
• Comprenden todas aquellas
operaciones campo dirigidas a
determinar la distancia vertical
que existe entre puntos situados
sobre la superficie terrestre y un
nivel de referencia.
Levantamientos gravimétricos:
• Son aquellos que entienden la
medida de valores absolutos o
relativos del valor de la gravedad
sobre puntos situados en la
superficie terrestre, cuyo
propósito consiste principalmente
en determinar el campo
gravimétrico existente y su
relación e influencia con los tipos
de levantamiento geodésico
horizontal y vertical.
24. Conceptos básicos en topografía

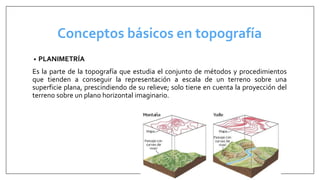

• PLANIMETRÍA
Es la parte de la topografía que estudia el conjunto de métodos y procedimientos
que tienden a conseguir la representación a escala de un terreno sobre una
superficie plana, prescindiendo de su relieve; solo tiene en cuenta la proyección del
terreno sobre un plano horizontal imaginario.

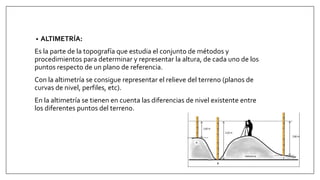

25. • ALTIMETRÍA:
Es la parte de la topografía que estudia el conjunto de métodos y
procedimientos para determinar y representar la altura, de cada uno de los
puntos respecto de un plano de referencia.
Con la altimetría se consigue representar el relieve del terreno (planos de
curvas de nivel, perfiles, etc).
En la altimetría se tienen en cuenta las diferencias de nivel existente entre
los diferentes puntos del terreno.
