1. TOPOGRAFÍA
CARRERA DE GEODESIA Y TOPOGRAFÍA
Conceptos Básicos

2. Topografía y sus partes
Para su estudio la topografía se divide en las partes siguientes:
Planimetría
Altimetría o Nivelación
Agrimensura – Agrodesia
Taquimetría (Planimetría y altimetría)
División de la
topografía

3. Topografía y sus partes
La planimetría comprende la toma de dato en campo los datos que nos
permitan proyectar sobre un plano horizontal la forma del terreno, o sea su
contorno o perímetro, así como los detalles naturales o debidos a la mano del
hombre.
La altimetría o nivelación, determina la altura de los distintos puntos del terreno
con respecto a un plano de comparación, que generalmente es el nivel medio del
mar.
La agrimensura se ocupa de la determinación de la superficie de los terrenos
por diferentes procedimientos, gráficos, mecánicos y analíticos.
La taquimetría, permite fijar a la vez, en posición y altura los puntos del terreno,
pues hace simultáneos los levantamientos planimétrico y altimétrico.
Para la elaboración de un plano topográfico, es necesario conocer tanto la planimetría
como la altimetría para poder determinar la posición y elevación de cada punto del
terreno que será representado.

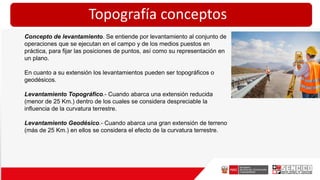

4. Topografía conceptos
Concepto de levantamiento. Se entiende por levantamiento al conjunto de
operaciones que se ejecutan en el campo y de los medios puestos en
práctica, para fijar las posiciones de puntos, así como su representación en
un plano.
En cuanto a su extensión los levantamientos pueden ser topográficos o
geodésicos.
Levantamiento Topográfico.- Cuando abarca una extensión reducida
(menor de 25 Km.) dentro de los cuales se considera despreciable la
influencia de la curvatura terrestre.
Levantamiento Geodésico.- Cuando abarca una gran extensión de terreno
(más de 25 Km.) en ellos se considera el efecto de la curvatura terrestre.

5. Topografía conceptos
Diferencia entre topografía y geodesia.
Es necesario hacer una pequeña aclaración para desligar dos ciencias que
tienen mas o menos la misma finalidad : medir extensiones de tierra. Estas dos
ciencias difieren entre sí en cuanto a las magnitudes consideradas en cada
una de ellas y por consiguiente en los métodos empleados.
La topografía opera sobre porciones pequeñas de terreno, no teniendo en
cuenta la verdadera forma de La Tierra, sino considerando la superficie
terrestre como un plano.
Cuando se trata de medir grandes extensiones de tierra, como por ejemplo,
para confeccionar la carta de un país, de un estado o de una ciudad grande,
no se puede aceptar la aproximación que da la topografía, teniéndose
entonces que considerar la verdadera forma de La Tierra y por consiguiente su
superficie ya no se considera un plano sino se toma como parte de la
superficie de un elipsoide y tendremos que acudir a la geodesia.

6. Topografía conceptos
Los levantamientos topográficos en cuanto a su calidad pueden ser Precisos, regulares, taquimétricos y
expeditivos.

7. Topografía conceptos
Levantamientos Topográficos.
Precisos.- Se ejecutan por medio de equipo electrónico y métodos rigurosos de
levantamiento y cálculo, para fijar límites y localizaciones exactas; control para
grandes obras de infraestructura, trazo de complejos habitacionales, etc.
Regulares.- se realizan por medio de poligonales levantadas con transito y cinta,
se usan para levantar linderos de propiedades, En el control de obra, urbanización
e introducción de servicios municipales.
Estadimétricos.- en los cuales las distancias se miden por procedimientos
indirectos, empleando transito y estadal, estos levantamientos se aplican en
trabajos previos al trazo de vías de comunicación, predios rústicos, de detalle y
relleno y configuración.
Expeditivos.- se realizan con aparatos portátiles poco precisos, como brújula,
podómetro, medición de distancias a pasos, estimación de magnitudes a ojo, etc.
estos levantamientos se emplean en reconocimientos y trabajos de exploración.

8. Topografía conceptos
Levantamientos geodésicos.
Geodésicos (Geodesia). Se realizan en grandes áreas de la superficie
terrestre y se toma en cuenta la curvatura terrestre. Entre estos tenemos:
• Redes de mediciones de ángulos y distancias, para controlar todo el
levantamiento de una gran área (por ejemplo, un país completo).
• Técnicas de medición de alta precisión.
• Modelos matemáticos que consideran la curvatura terrestre.

9. Topografía conceptos
El procedimiento a seguir en los levantamientos topográficos
comprende dos etapas fundamentales:
• El trabajo de campo, que es la recopilación de los datos. Esta
recopilación fundamentalmente consiste en medir ángulos
horizontales y/o verticales y distancias horizontales o verticales.
• El trabajo de gabinete o de oficina, que consiste en el cálculo de
las posiciones de los puntos medidos y el dibujo de los mismos
sobre un plano.
La mayor parte de los levantamientos, tienen como objeto el calculo de
superficies y volúmenes, y la representación de las medidas tomadas
en el campo mediante perfiles y planos, por lo cual estos trabajos
también se consideran dentro de la topografía, donde reciben el
nombre de topometría.

10. Topografía conceptos
Unidades usadas en Topografía:
Distancia
Se utiliza el metro, aproximadamente hasta los decímetros, Ejemplo: 23.40 Mts. En distancias largas se
utiliza el kilómetro, en altimetría se aproximan algunas medidas hasta los milímetros.
En planimetría se aproximan algunas medidas hasta los decímetros cuando se emplea la estadia (regla
de alumio o madera usada para medir terreno).
Ángulos
Se emplean los grados hexagesimales hasta los minutos. Ejemplo: 26-20. En topografía es común
encontrarse que las medidas de ángulos no tienen la misma notación trigonométrica donde se escribiría
26º20' para indicar 26 grados y 20 minutos.
Nota: Con instrumentos modernos es posible aproximar hasta las décimas de segundo 26-20-12-23 (26
grados 20 minutos 12 segundos y 23 décimas de segundo)

11. Topografía conceptos
Unidades usadas en Topografía:
Superficie
Se utiliza el metro cuadrado hasta el decímetro cuadrado en áreas pequeñas. En áreas grandes se
utilizan las hectáreas (Ha) área (A) y centiárea (Ca). Donde:
1 Ha = 10,000 M2
1 A = 100 M2
1 Ca = 1 M2
1 Tarea = 628.9 M2
Volumen
La unidad fundamental es el metro cúbico (M3) hasta el decímetro cúbico. Ejemplo: 246.30 M3
