2. OBJETIVOS
• Controlar servomotores continuos
• Controlar un vehículo de forma automática

3. Ideas Previas:
• ¿Como funciona un servomotor continuo?
• ¿Puedo controlar un vehículo de forma automática
con dos servomotores?
• ¿Que le puedo añadir para que el vehículo sea
''inteligente''?
INTRODUCCIÓN

4. Controlar un vehículo de forma automática
Pasos:
• Controlar sentido de giro de un servomotor
• Crear rutinas adelante, atras, izquierda y derecha
Ideas:
• Hacer que el vehículo siga una trayectoria prefijada
• Crear un laberinto y ver que grupo lo soluciona antes
HACER

5. • SERVOMOTORES CONTINUOS
• CONEXIÓNES ARDUINO SERVOMOTORES
• CONTROL SERVOMOTORES
• DELAYMICROSECONDS
• CONTROL VEHÍCULO
• LLAMADA A FUNCIONES
INFORMACIÓN

6.
SERVOMOTORES CONTÍNUOS
Es una modificación de los servomotores de posición
para que puedan girar continuamente.
Características:
• Velocidad reducida
• Permiten cambiar sentido de giro

7.
SERVOMOTORES CONTÍNUOS
Funcionamiento:
Variando el ancho de pulso controlamos su sentido de
giro
An9horario
Fijo
Horario

8.
ESQUEMA ARDUINO SERVO

9. 1 motor 1 sentido
CONTROL SERVOMOTORES

10. DELAYMICROSECONDS
- delayMicroseconds (μs);
Pausa el programa durante los microsegundos
especificados.

11.
CONTROL VEHÍCULO

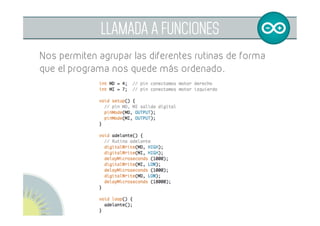

12. Rutina adelante
CONTROL VEHÍCULO

13.
LLAMADA A FUNCIONES
Nos permiten agrupar las diferentes rutinas de forma
que el programa nos quede más ordenado.

14. • ¿Qué hemos conseguido hacer?
