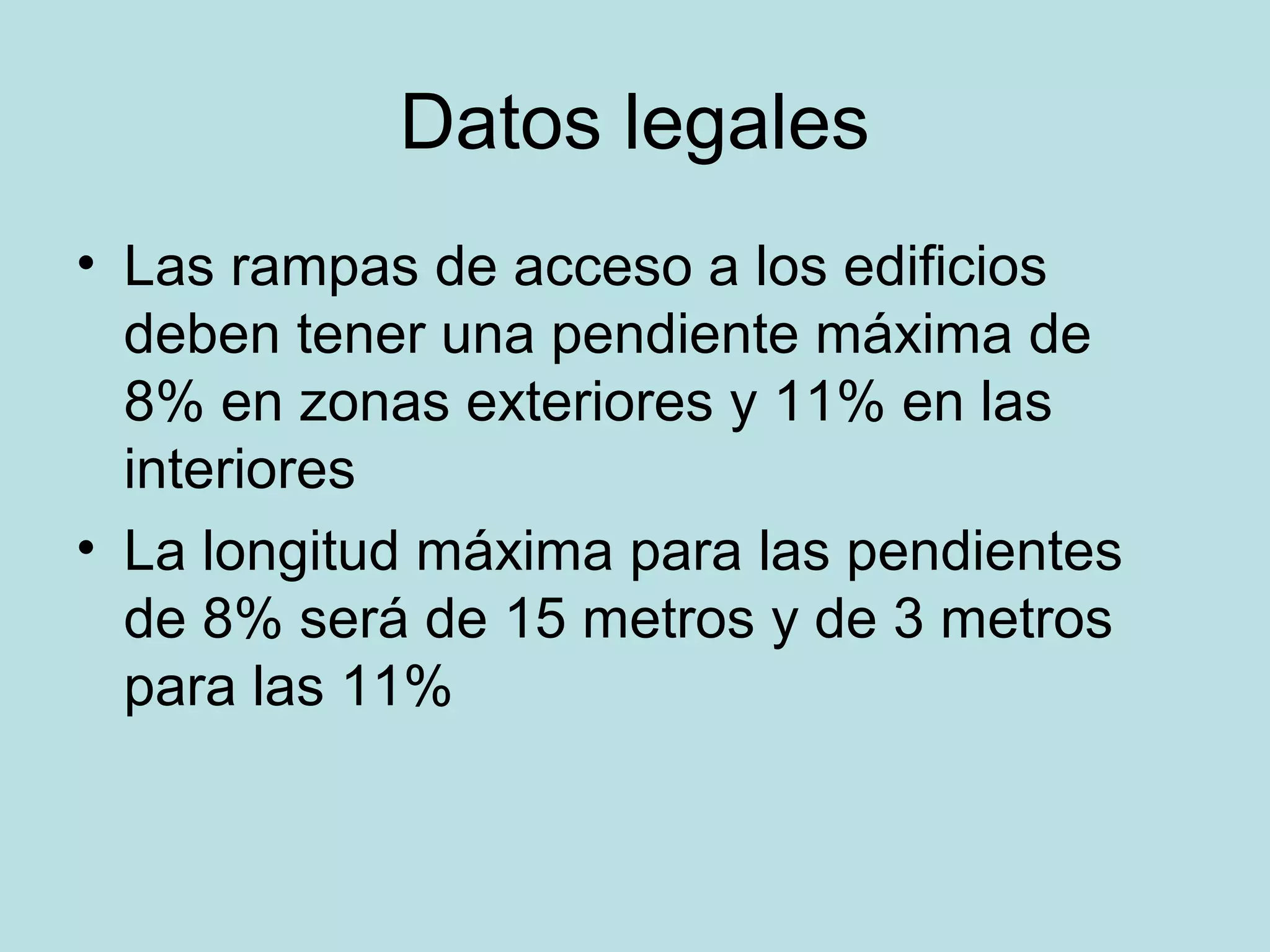

15. Datos legales
• Las rampas de acceso a los edificios
deben tener una pendiente máxima de
8% en zonas exteriores y 11% en las
interiores
• La longitud máxima para las pendientes
de 8% será de 15 metros y de 3 metros
para las 11%

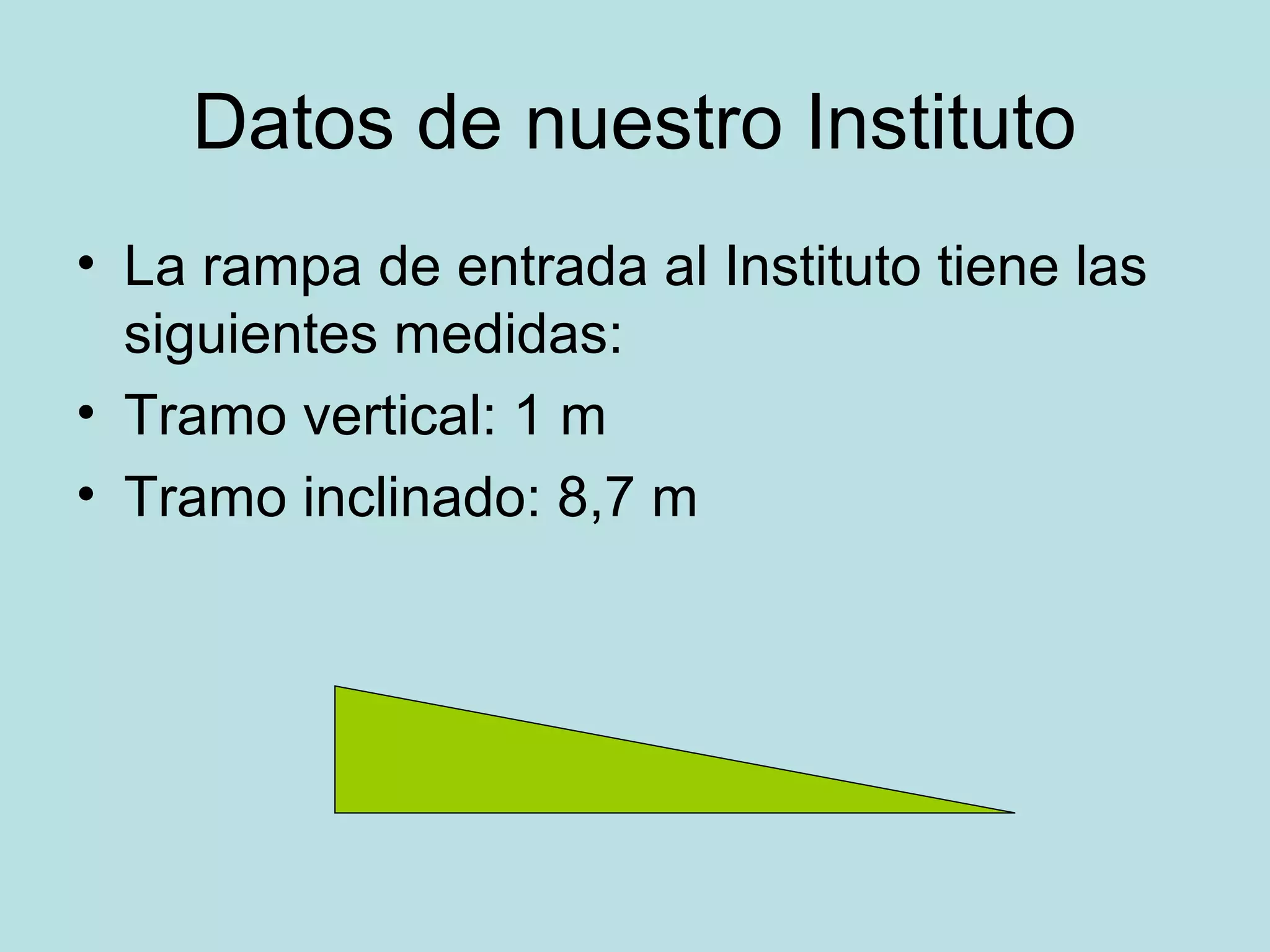

16. Datos de nuestro Instituto
• La rampa de entrada al Instituto tiene las
siguientes medidas:
• Tramo vertical: 1 m
• Tramo inclinado: 8,7 m

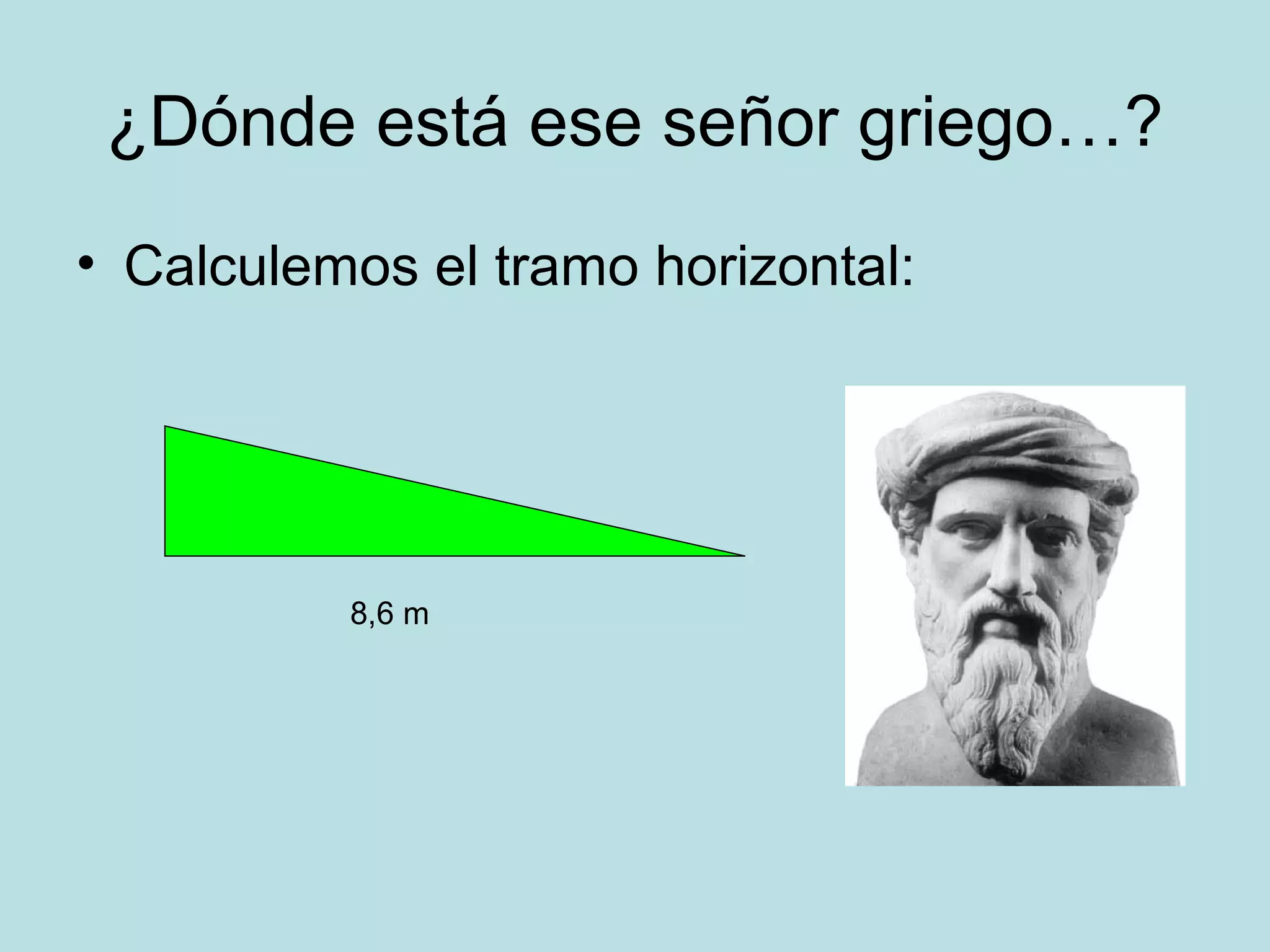

17. ¿Dónde está ese señor griego…?
• Calculemos el tramo horizontal:
8,6 m

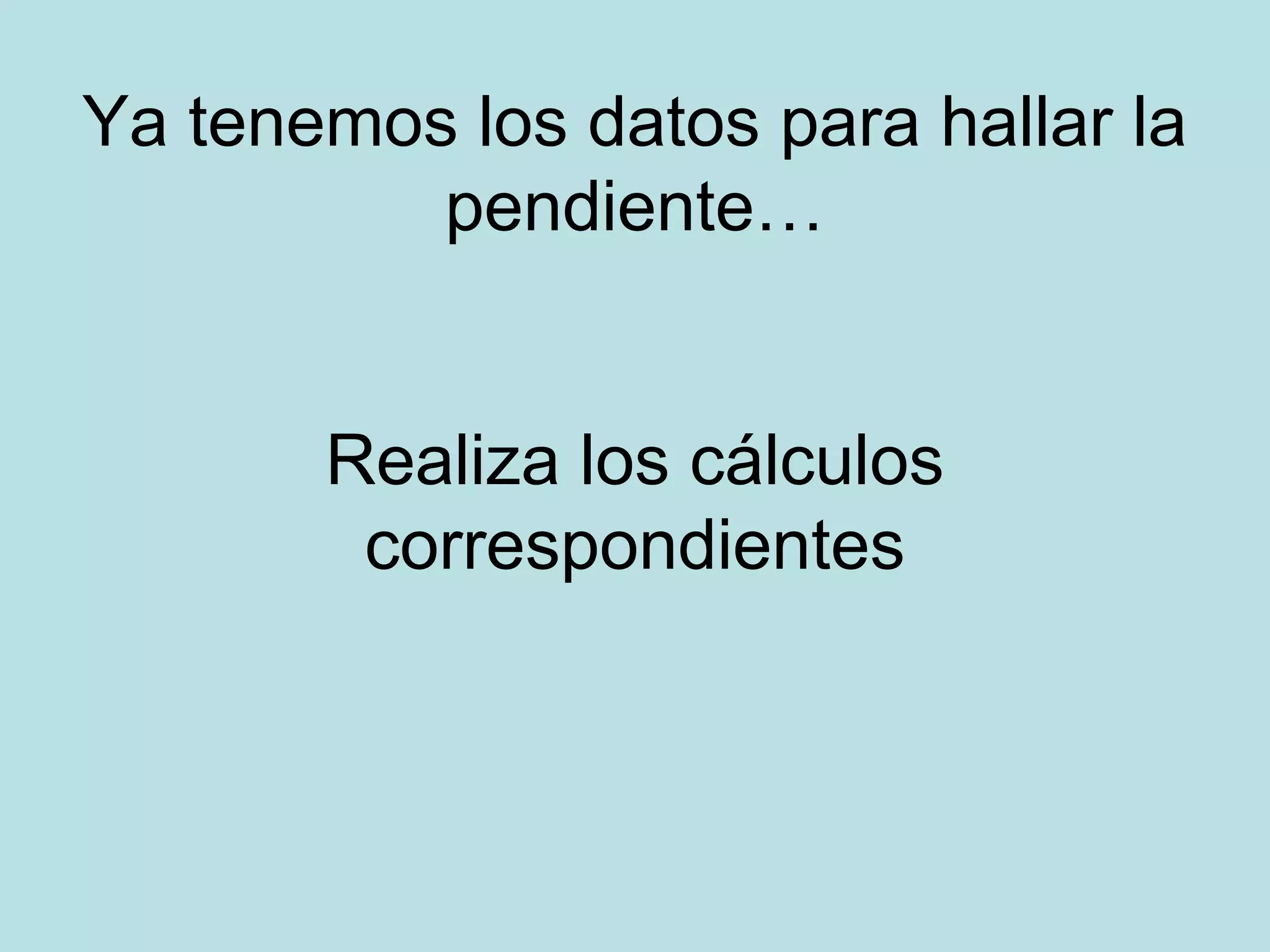

18. Ya tenemos los datos para hallar la
pendiente…
Realiza los cálculos
correspondientes

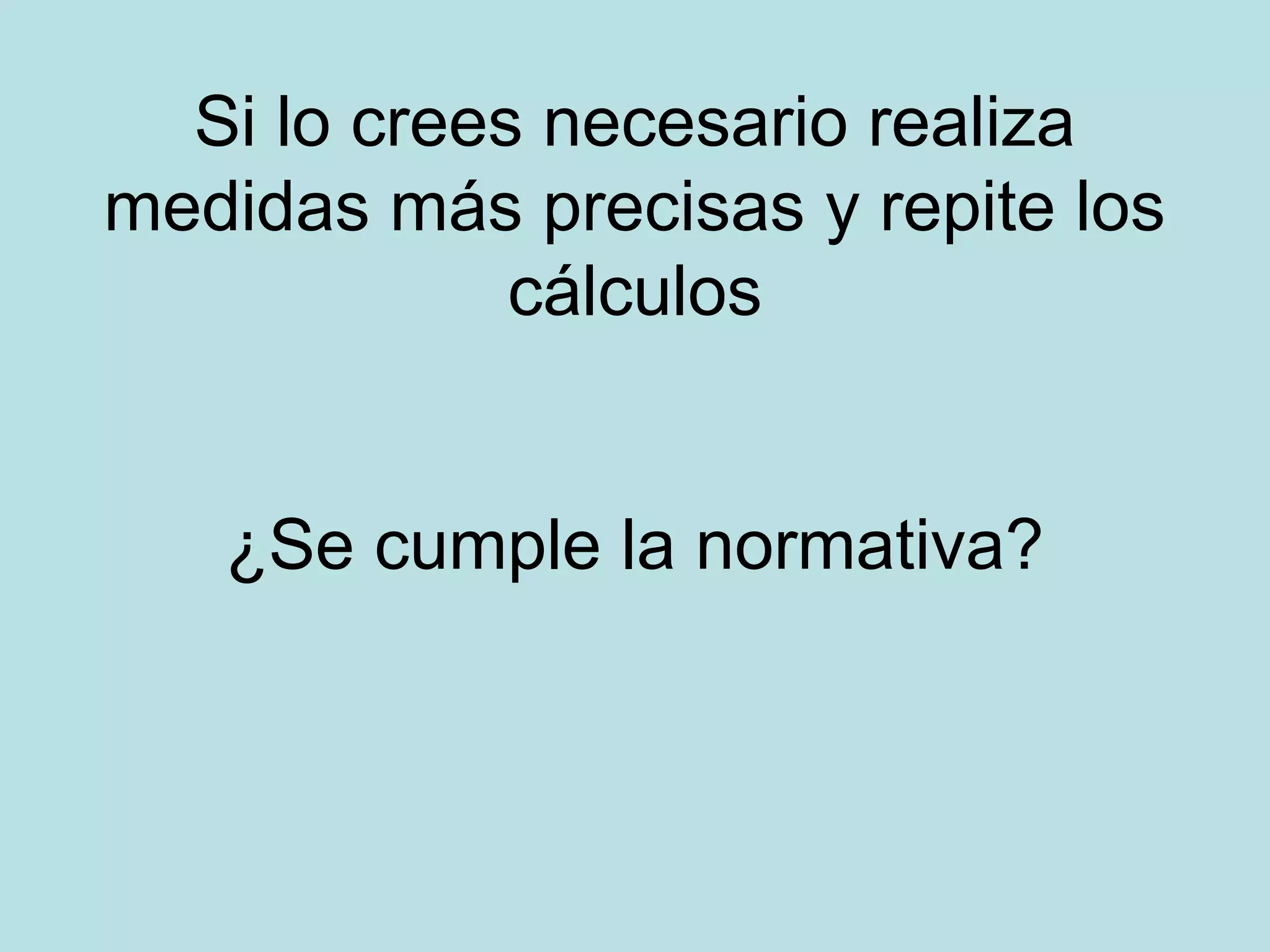

19. Si lo crees necesario realiza
medidas más precisas y repite los
cálculos
¿Se cumple la normativa?
