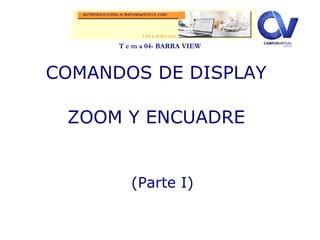

1. T e m a 04- BARRA VIEW
COMANDOS DE DISPLAY
ZOOM Y ENCUADRE
(Parte I)

2. T e m a 04- VIEW
COMANDO ZOOM:
Un simple comando le dará la versatilidad para moverse por su dibujo. Este es el
comando ZOOM.
Ejecute el comando “ZOOM” tecleando Z y Enter. Cuando haga esto, en la línea de
comandos verá las siguientes opciones:
Command: Z y doy Enter
Pasos: Specify corner of window, enter a scale factor (nx of nXP), or
(All/Center/Dynamic/Extents/Previous/Scale/Window/Object) por
defecto(Realtime):
A continuación se mencionan una a una las opciones disponibles aún no vistas.

3. T e m a 04- BARRA VIEW
ZOOM ALL / TODO:
.
Haga clic en el Menú View» Zoom » All
Esta opción hace que AutoCAD muestre por completo el dibujo, tan lejos como
lo permitan los límites (limits) del dibujo. Los límites del dibujo llenan la
ventana gráfica actual o el área de dibujo. Si hay algún objeto fuera de los
límites , también es incluído.
•.
Barra de herramientas Standard
Introducción de comando: ZOOM

4. T e m a 04- BARRA VIEW
ZOOM ALL / TODO:
.
•.
ZOOM Todo muestra los límites definidos por el usuario o la extensión del dibujo,
dependiendo de la vista que sea más grande.

5. T e m a 04- BARRA VIEW
ZOOM CENTER / CENTRO:
.
El zoom muestra una ventana definida por un punto central y un valor de
ampliación o altura. Un valor más pequeño aumentará la ampliación. Un valor
más grande, la reducirá.
Precise centro: Indique un punto (1)
Indique factor de ampliación o Altura <actual>: Escriba un valor o pulse INTRO
1

6. T e m a 04- BARRA VIEW
ZOOM DYNAMIC / DINÁMICO:
.
El zoom se ajusta a la parte generada del dibujo con un marco de
visualización. El cuadro de visualización representa la ventana gráfica, que
puede reducirse o ampliarse, y moverse en torno al dibujo. Al cambiar la
posición y el tamaño del marco de visualización se realiza una operación de
encuadre o de ampliación/reducción para rellenar la ventana gráfica con la
imagen del marco de visualización.

7. T e m a 04- BARRA VIEW
ZOOM EXTENTS / EXTENSIÓN
.
Haga clic en el Menú View» Zoom » Extents
Barra de herramientas Standard » Clic
Todos los objetos del dibujo se visualizan con el mayor tamaño posible en la
ventana gráfica actual o en el área de dibujo. Amplía el zoom para mostrar
la extensión del dibujo y ofrece la mayor visualización posible de todos los
objetos.

8. T e m a 04- BARRA VIEW
ZOOM PREVIOUS / PREVIO
.
Haga clic en el Menú View» Zoom » PREVIOUS
Barra de herramientas Standard » Clic
Previo restablece sólo el factor de ampliación y la ubicación de la vista, no el
contenido previo de un dibujo editado. Restaura la vista previa a la que usted
observa actualmente. Para los fines de esta opción, se almacenan hasta 10
vistas anteriores, de modo que usted pueda utilizarlas nuevamente. En este
conjunto se incluye también cada vez que utiliza las barras de desplazamiento,
lo cual es una razón para evitar el uso de dichas barras como método frecuente
para desplazarse por su dibujo.

9. T e m a 04- BARRA VIEW
ZOOM SCALE / ESCALA:
.
El zoom se ajusta según el factor de escala especificado.
Indique factor de escala (nX o Nxp) en espacio modelo: Escriba un valor
Introduzca un valor seguido de x para indicar el valor de escala con respecto a la
vista actual. Por ejemplo, al introducir 0.5x, los objetos aparecerán en pantalla a
la mitad de su tamaño actual.

10. T e m a 04- BARRA VIEW
ZOOM SCALE / ESCALA:
.
Introduzca un valor seguido de xp para indicar el valor de escala con
respecto a unidades en espacio papel. Por ejemplo, al introducir 1000/ 2xp
el espacio modelo aparece a escala 1:2 en el espacio papel. Se puede crear
una representación con cada ventana gráfica que muestre objetos en una
escala distinta.
xp

11. T e m a 04- BARRA VIEW
ZOOM WINDOW / VENTANA
.
Haga clic en el Menú View» Zoom » Ventana
Barra de herramientas Standard» Clic
El zoom se ajusta al área precisada por dos esquinas opuestas de una ventana
rectangular.
Designe primera esquina: Indique un punto (1)
Designe esquina opuesta: Indique un punto (2)
El zoom muestra uno o más objetos seleccionados al máximo tamaño posible y en el centro del
área de dibujo. Puede seleccionar objetos antes o después de iniciar el comando ZOOM.
1
2
Object
1
2

12. T e m a 04- BARRA VIEW
ZOOM REALTIME / TIEMPO REAL:
.
Haga clic en el Menú View» Zoom » Realtime
Otorga la capacidad de acercamiento interactivo.
Oprimiendo ENTER (después de iniciar el comando ZOOM), entrará
automáticamente en la opción REALTIME.
Mantenga presionado el botón principal del ratón en el punto medio del dibujo
y mueva el puntero verticalmente hacia arriba (dirección positiva) para
efectuar un aumento hasta 100%. Por lo contrario, con el botón principal del
mouse en el medio del dibujo y mueva el puntero verticalmente hacia abajo,
(dirección negativa) se puede hacer un alejamiento de hasta un 100% . No
puede alejarse más allá de los alcances de la vista actual.
•.
Barra de herramientas Standard» Clic
Introducción de comando: ZOOM

13. T e m a 04- BARRA VIEW
ZOOM PAN / ENCUADRE:
.
Haga clic en el Menú View» Zoom » ENCUADRE
Barra de herramientas Standard»
Introducción de comando: ZOOM
Otro comando muy útil es PAN. Ambos son más rápidos que las barras de
desplazamiento ubicadas en la periferia del área de dibujo, a menos que tenga una
distancia muy corta para mover su dibujo.
Permite moverse rápidamente sobre su dibujo, siempre con el mismo factor de
aumento que está usando actualmente. Teclee, PAN (o P) ENTER y aparecerá
Una mano en la pantalla. Mantenga presionado el botón principal del ratón y
muévalo para desplazarse a otra zona de su dibujo.
Clic

14. T e m a 04- BARRA VIEW
ZOOM PAN / ENCUADRE:
.
El cursor cambia a un cursor en forma de mano. Manteniendo pulsado el botón
selector del dispositivo señalador, se bloquea el cursor en su posición actual en
relación con el sistema de coordenadas de ventana. La visualización del dibujo se
desplaza en la misma dirección que el cursor.
Cuando se llega a una extensión lógica (borde del espacio de dibujo), aparece una
barra en el cursor en forma de mano en el lado donde se ha llegado a la extensión.
Dependiendo de si la extensión lógica se encuentra en la parte superior, inferior o
lateral del dibujo, la barra será horizontal (superior o inferior) o vertical (izquierda
o derecha).
Para detener el encuadre en cualquier momento, pulse INTRO o ESC.
