Generalidades de la topografía
La topografía es una ciencia que estudia el conjunto de procedimientos para
determinar las posiciones relativas de los puntos sobre la superficie de la tierra y
debajo de la misma, mediante la combinación de las medidas según los tres
elementos del espacio: distancia, elevación y dirección.
El conjunto de operaciones necesarias para determinar las posiciones de puntos en
la superficie de la tierra, tanto en planta como en altura, los cálculos
correspondientes y la representación en un plano (trabajo de campo + trabajo de
oficina) es lo que comúnmente se llama "Levantamiento Topográfico"
Teoría de errores
Tomar buenas mediciones necesita una combinación de habilidad humana y equipo
adecuado.
Los topógrafos (ingenieros en geomática) cuyo trabajo debe realizarse bajo estrictas
normas de calidad, deben conocer los distintos tipos de errores, sus causas, sus
posibles magnitudes bajo diferentes condiciones de trabajo, así como su manera de
propagarse.
La teoría de errores, es una metodología que trata de llegar a disponer de un valor
que represente “correctamente” esa medida, en base a una serie de observaciones
(exentas de equivocaciones).
Métodos para el levantamiento topográfico

3. Se puede definir levantamiento topográfico cómo hacer la topografía de un terreno,
es decir, llevar a cabo la descripción de un terreno en concreto.
Para la elaboración de un estudio topográfico de un terreno, personal o bien sea
especializado (habitualmente un topógrafo) este se debe dirigir a dicho terreno con
el instrumental adecuado para realizar la toma de datos y mediciones. Tras este
trabajo de campo, se realizará el análisis, estudio y edición de los datos para la
obtención de los resultados, principalmente mapas o planos.
Existen diversas formas de realizar levantamientos:
Métodos planimétricos
En el caso de terrenos planos, suele realizarse el levantamiento planimétrico a partir
de un proceso de levantamiento de poligonales, resultando en un plano horizontal.
Métodos altimétricos
Al igual que existe el levantamiento planimétrico que comentábamos anteriormente,
en el levantamiento altimétrico se realizan las mediciones oportunas para poder
realizar la comparación de la altura del terreno con el plano horizontal de partida
Métodos planialtimétricos
Este supone el estudio completo de la morfología del terreno, tanto en plano
horizontal como vertical, obteniendo como resultado una completa descripción
topográfica del mismo
Si requiere de un estudio de topógrafos profesionales, no dude en ponerse en
contacto con nuestro equipo de topógrafos profesionales, que atenderán cualquier
necesidad que presente.
Diferencia entre geodesia y topografía
Hay que resaltarque la principal diferencia entre ambas es que la geodesia toma en
cuenta la curvatura de la Tierra en el levantamiento de planos. La topografía

4. representa en un plano la superficie terrestre, y la geodesia es la representación de
un geoide imaginario que envolvería a la Tierra.
Mientras que la medición lineal se encarga de las mediciones efectuadas sobre un
sólido estático en cuanto a sus dimensiones; es decir, espesor, ancho, profundidad,
etc, por su parte, la medición angular se basa en la clase de mediciones sobre un
arco de circunferencia en un plano.
Tipos de levantamientos topográficos
En función de sus necesidades particulares, podrá requerir los servicios de nuestro
estudio topográfico para obtener:
Levantamientos Catastrales
Este tipo de levantamiento se utiliza para conseguir una medición de los límites del
terreno para su utilización catastral.
Urbanos – Levantamiento de planos
Los levantamientos topográficos urbanos o levantamiento de planos, se realizan en
propiedades pertenecientes a municipios, siendo requerida una mayor precisión en
la medición. Suelen requerirse por un arquitecto, inmobiliaria, etc, para conocer las
medidas exactas de una vivienda o edificación.
Levantamientos topográficos para proyectos de ingeniería
Otro uso de este método es su utilización para el establecimiento de las bases de
partida de proyectos de ingeniería, sobre todo relacionados con la construcción de
infraestructuras, siendo de uso requerido por ingenieros, arquitectos y
constructores.
Aspectos técnicos para el manejo de: teodolitos, brújulas topográficas,
cálculo de posiciones.

5. Teodolitos: es un instrumento de medición mecánico-óptico que se utiliza para
obtener ángulos verticales y horizontales, en la mayoría de los casos, ámbito en el
cual tiene una precisión elevada.
Su modo de eso es escoger un lugar desde el cual queramos medir un ángulo ya
que el punto en el que coloquemos el instrumento marcará la diferencia.
Lo siguiente sería regular la altura del teodolito para que puedas ver a través del
visor, este punto es importante por la comodidad más que por un desajuste que
pueda surgir. De paso también podrás ubicar mejor el enfoque y el lado.
Revisamos el teodolito y veremos que en la parte de abajo hay una plomada, con
ella adaptaremos y nivelaremos el teodolito hasta que quede perfecto.
Brújulas topográficas, La brújula o compás magnético es un instrumento
que sirve de orientación y que tiene su fundamento en la propiedad de las agujas
magnetizadas; la aguja imantada indica la dirección del campo magnético terrestre,
apuntando hacia los polos norte y sur.
Para realizar esta medida con este instrumento se deben seguir los siguientes
pasos:
1) Abrir la brújula de manera que la tapa (el espejo) presente una inclinación de
aproximadamente 140º, debe girarse la pínula de manera que quede totalmente
horizontal, y se gira la punta de ésta verticalmente hacia arriba.
2) Debe permanecerse erguido y con los pies ligeramente separados entre si, se
debe colocar la brújula a nivel de la cintura y sostenerla con la mano izquierda y
colocando la mano derecha debajo de ella.
3) Centrar la burbuja en el nivel circular u "Ojo de pollo" y ajustar el espejo con la
mano derecha hasta que el punto situado al final de la pínula sea visible en el.
4) Con la brújula aún nivelada, se rota (en torno a un eje vertical imaginario) hasta
que el punto a observar y la punta de la pínula se superpongan en la línea axial del
espejo (línea negra).

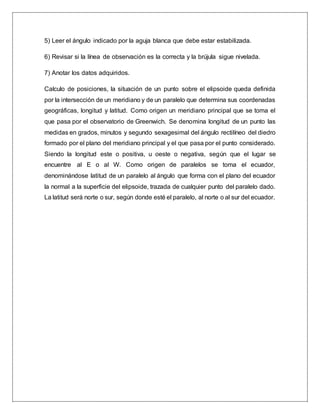

6. 5) Leer el ángulo indicado por la aguja blanca que debe estar estabilizada.
6) Revisar si la línea de observación es la correcta y la brújula sigue nivelada.
7) Anotar los datos adquiridos.
Calculo de posiciones, la situación de un punto sobre el elipsoide queda definida
por la intersección de un meridiano y de un paralelo que determina sus coordenadas
geográficas, longitud y latitud. Como origen un meridiano principal que se toma el
que pasa por el observatorio de Greenwich. Se denomina longitud de un punto las
medidas en grados, minutos y segundo sexagesimal del ángulo rectilíneo del diedro
formado por el plano del meridiano principal y el que pasa por el punto considerado.
Siendo la longitud este o positiva, u oeste o negativa, según que el lugar se
encuentre al E o al W. Como origen de paralelos se toma el ecuador,
denominándose latitud de un paralelo al ángulo que forma con el plano del ecuador
la normal a la superficie del elipsoide, trazada de cualquier punto del paralelo dado.
La latitud será norte o sur, según donde esté el paralelo, al norte o al sur del ecuador.
