1) El documento describe varios microscopios históricos fabricados entre 1901 y 1985. 2) Los microscopios incluyen modelos fabricados para expediciones científicas, microscopios portátiles, microscopios metálicos y modelos fabricados por empresas líderes como Zeiss, Leitz y Bausch & Lomb. 3) Los microscopios abarcan un periodo de más de 80 años y muestran la evolución tecnológica del instrumento a través del tiempo.

2. Microscopio Swift and Son. Londres
1901
Este modelo de microscopio fue hecho en 1901, por Swift and Son,
especialmente para ser usado en el barco "Discovery" durante la
expedición de Scott a la Antártida en 1901.

3. MISCROSCOPIO 1905
Microscopio Bausch &
Lomb 1905
Microscopio
veterinario
observar trichina. c 1905.
para

4. Microscopio Reichert. Viena
1905
.
Carl Friedrich Wilhelm Reichert nace el
26/12/1851 en Württemberg. Tras la
temprana muerte de sus padres, vive con
su abuelo y va la “Bietigheim zur Schule”.
Estudia mecánica en 1865 con W.
Stierle, Heilbronn. Al mismo tiempo visita
la
escuela
de
perfeccionamiento
industrial. Trabaja en varias empresas en
Maguncia, Colonia, Duisburg, viaja de
Hannover a Hamburgo y más tarde va a
Berlín, donde encuentra trabajo en
Siemens.

5. Microscopio BAUSCH and
LOMB. 1907
Microscopio BAUSCH and LOMB. Hecho en ROCHESTER. NY en 1907 .
con el nº de serie 57823.
Este microscopio posee un asa en el estativo. Este tipo de microscopios
se conoce por ello con el nombre de microscopios asa "handle".

6. Microscopio Ernst Leitz. Wetzlar.
1909
Este microscopio Leitz posee la
peculiaridad de estar niquelado.
Los
microscopios
se
solian
niquelar por encargo, o cuando
iba destinado a alguien en
especial.

7. Microscopio metalurgico Watson
and Sons. Junior Metall (c 1910)

Microscopio para observar minerales
y metales, Watson and Sons. Junior
Metall. Observese la ausencia de
espejo y orificio en la platina. La
observación se hace mediante
iluminación incidente, o mediante un
dispositivo, que incluye el objetivo, a
través del cual penetra la luz.

8. Microscopio Carl Zeiss c 1910.

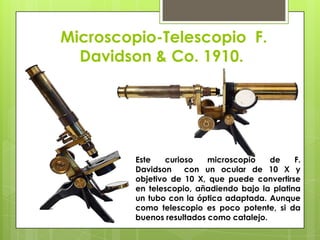

9. Microscopio-Telescopio F.
Davidson & Co. 1910.
Este
curioso
microscopio
de
F.
Davidson
con un ocular de 10 X y
objetivo de 10 X, que puede convertirse
en telescopio, añadiendo bajo la platina
un tubo con la óptica adaptada. Aunque
como telescopio es poco potente, si da
buenos resultados como catalejo.

10. Microscopio de bolsillo con funda
de cuero.1910.

Este microscopio en concreto permite desde 40 hasta
120 aumentos. La calidad es bastante buena, a pesar
de su tamaño. El ocular posee un dispositivo, tipo lavaojos, de baquelita, y en el objetivo se encuentra un
anillo moleteado que permite el enfoque fino. Los
aumentos se logran desplazando el tubo interior dentro
del exterior, en el que se encuentra un indicador de
aumentos: 40 x, 60 x, 100 x, y 120 x.

11. Pequeño microscopio desmontable.
Inglaterra hacia 1910.
- Pequeño microscopio (10 cm), desmontable
fabricado en Inglaterra en época
edwuariana, hacia 1910, se acompaña, dentro
de una caja de cartón, de dos preparaciones e
instrucciones de uso.

12. Microscopio carl zeiss

13. Microscopio de bolsillo Hensold
METAMI. Alemania. 1923.

Tras la primera guerra mundial,
los
pequeños
microscopios
permiten
rápidamente el diagnostico de
enfermedades en lugares poco
accesibles. Por esos años
proliferan las expediciones al
interior de África,
Asia y
América del Sur donde se utilizó
mucho este microscopio.

14. Microscopio Leitz. 1940.

15. Microscopio 1950

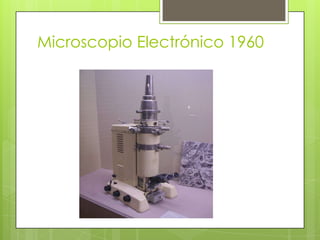

16. Microscopio Electrónico 1960

17. Microscopio 1981

18. Microscopio 1985

19. Microscopio francés
pilares , c 1880


de
dos
Microscopiocompuesto "Double
pillar",
de
autor
desconocido, hacia 1880. Utiliza
un estativo elíptico sobre el que
se encuentra basculando, por
dos columnas, todo el sistema
mecánico: platina, espejo y tubo
con tres objetivos introducidos
uno dentro del otro.
Posee, adherida al tubo mediante
un anillo, y con un sistema
articulado, una lente de aumento
para concentrar la luz y observar
las muestras con luz incidente,

20. Gran microscopio Henry Crouch. C.
1880

Este gran microscopio de gran tamaño (50
cm), colocado al lado de un Leitz, está
firmado en el tubo "H Crouch, London Wall,
54 London 40S" posee un pie o base tipo
“bird claw footed”, garra de pata de ave,
con dos pilares sobre los que se articula el
estativo “limb” curvado, tipo Lister. Este pie,
Crouch solo lo aplicaba a microscopios
binoculares y monoculares de gran tamaño,
los demás microscopios los construyó con el
pie ingles, conocido popularmente como, el
pie
Crouch.
El tubo conteniendo la óptica se mueve
sobre el estativo, mediante una cremallera,
con un piñón “rack and piñón” con rueda,
fijo en el estativo

21. Microscopio botánico"chest"
tipo Gould c 1800

22. Microscopio acuatico tipo Ellis .
Usado por Darwin en el HMS
Beagle. c. 1830

23. Microscopio compuesto John
Marshall, 1700, INGLATERRA.

Este microscopio de gran
tamaño (50 cm), añade al de
Robert Hooke, la platina que
al elevar la muestra de la
base permite la observación
por transparencia, y un
tornillo, paralelo a la barra de
soporte,
que
actúa
de
micrométrico,
para
el
enfoque fino. John Marshall,
fue uno de los primeros en
comercializar el microscopio.

24. Microscopio italiano. 1735-

25. Microscopio de Edmund Culpeper,
1720 .INGLATERRA

Microscopio
compuesto
diseñado por Edmund Culpeper,
1720 .INGLATERRA. (40 cm). Este
microscopio
permite
la
observación de preparaciones
por transparencia al colocar una
platina sujeta por tres pilares a la
base en la que hay instalado un
espejo para reflejar la luz.

26. Microscopio simple "compas".
1740-50


Microscopio compás (17 cms.)
Microscopio simple del siglo 18 siglo en latón
y hueso, probablemente inglés, se enmarca
dentro
de
los
microscopios
simples
denominados de "Compás”. Se trata de una
lupa simple con una lente de bajo aumento
que se atornilla en la parte superior del
cuerpo. El cuerpo se soporta por un mango
de hueso finamente torneado. Atornillado en
el cuerpo se encuentra un soporte para una
varilla que posee una pinza en un extremo y
un contrapeso cilíndrico en el otro. La pinza
tiene una lámina de latón fija con un orificio
a través del cual se acciona un botón que
abre una lámina de acero para sujetar las
muestras. Este tipo de pequeño instrumentos
se denominan " microscopio compás", ya
que a menudo se articulaban como un
compás, con un brazo para sujetar la
muestra y otro para la lente. Al girar un
tornillo se centra la muestra, y al bascular el
compás se lograba el enfoque. Aunque este
instrumento no está articulado, se incluye
genéricamente dentro de esta categoría de
microscopios compás.

27. Microscopio simple de Lieberkühn
1740

28. Microscópio Benjamin Martin
tipo "drum" tambor. Londres
1750


Este microscopio lo hace Benjamín Martin
basandose en otro hecho anteriormente por
el mismo al que denominó " de bolsillo". El
que se muestra fue realizado basandose en
un original fotografiado y descrito por Gerard
Turner en su excelente volumen sobre los
Microscopios Coompuestos.
Está hecho de madera, carton y latón. El
tubo, de madera y carton, con el sistema
óptico, se desliza dentro del cuerpo para
enfocar el espécimen a través de un solo
objetivo de latón. Una placa de laton
circular, en la porción más baja del tambor,
acomoda el espécimen que se ilumina a
través de un espejo situado en la base del
microscopio.

29. Microscopio Culpeper-Scarlett,
1750

Microscópio
modelo
CulpeperScarlett, 1750. (42 cm). Sobre una caja
de madera oscura, soportada por tres
columnas en S se encuentra una pletina
circular de metal amarillo, y por otras
tres columnas similares, pero mas
pequeñas, el cuerpo del microscopio.
El cuerpo del microscopio consiste en
varios
cilindros
de
latón
telescopados, dos de los cuales están
forrados de cuero rojo con flores de lis
grabadas en oro.

30. Microscopio trípode de
Nurembreg 1750

31. Microscopio de John Cuff, 1750.
LONDRES

Microscopio compuesto diseñado por John Cuff,
1750. LONDRES. (47 cm). Este microscopio sustituye
los tres pilares que sustentaban la pletina y el
sistema óptico del modelo E. Culpeper, por cuya
razón resultaba de engorroso manejo, por dos
barras de metal, una de las cuales permanece
fija, mientras que la otra se desliza sobre esta. El
enfoque fino se hace mediante un tornillo sujeto
por un extremo a la barra fija, y por el otro a la
móvil. Este modelo de microscopio va a tener gran
difusión en el último lustro del siglo XVIII y primero
del siglo XIX

32. Microscopio compuesto,
construido en Baviera hacia
1770
Microscopio compuesto, construido en Baviera
hacia 1770, según diseño de Benjamin Martin, (20
cm). Este modelo de pequeño microscopio, fue
muy popular en la Selva Negra y en el Tirol. En
tiempos posteriores se usaba como juguete, como
indica el grabado inferior, de un catalogo de
juguetes ópticos.

33. Microscopio "Solar" Junker.
Nuremberg. 1790. Alemania

Este
microscopio
está
hecho en madera y
cartón, es del tipo de
microscopios
solares,
construidos para proyectar
la imagen sobre una
pantalla. Se utilizó como
espectáculo,
como
muestra el cartel de la
derecha.
Posteriormente
se
construyeron
otros
microscopios de metal
con idéntico fin.

34. Pequeño microscopio Cary : Circa
1790

William
Cary
(17591825) Artesano Londinense
constructor
de
microscopios (maker of
"Mathematical Instruments",
including
microscopes,
located on the Strand,
London)
Este pequeño microscopio
de campo, de alrededor de
1790 es un buen ejemplo
de microscopios miniatura.
Está firmado en el pilar.

35. Microscopio 1660

36. ZACHARIAS JANSSEN (15881628)

Microscopio compuesto, de 25
cm. de longitud. Se compone
de dos tubos de latón, con una
lente en cada extremo que se
deslizaba dentro de otro tubo
de latón lo que permitía el
enfoque de la imagen.

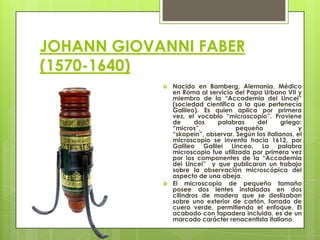

37. JOHANN GIOVANNI FABER
(1570-1640)


Nacido en Bamberg, Alemania. Médico
en Roma al servicio del Papa Urbano VII y
miembro de la “Accademia dei Lincei”
(sociedad científica a la que pertenecía
Galileo). Es quien aplica por primera
vez, el vocablo “microscopio”. Proviene
de
dos
palabras
del
griego:
“micros”,
pequeño
y
“skopein”, observar. Según los italianos, el
microscopio se inventa hacia 1612, por
Galileo Galilei Linceo. La palabra
microscopio fue utilizada por primera vez
por los componentes de la “Accademia
dei Lincei” y que publicaron un trabajo
sobre la observación microscópica del
aspecto de una abeja.
El microscopio de pequeño tamaño
posee dos lentes instaladas en dos
cilindros de madera que se deslizaban
sobre uno exterior de cartón, forrado de
cuero verde, permitiendo el enfoque. El
acabado con tapadera incluida, es de un
marcado carácter renacentista italiano.

38. MICROSCOPIO 1680
