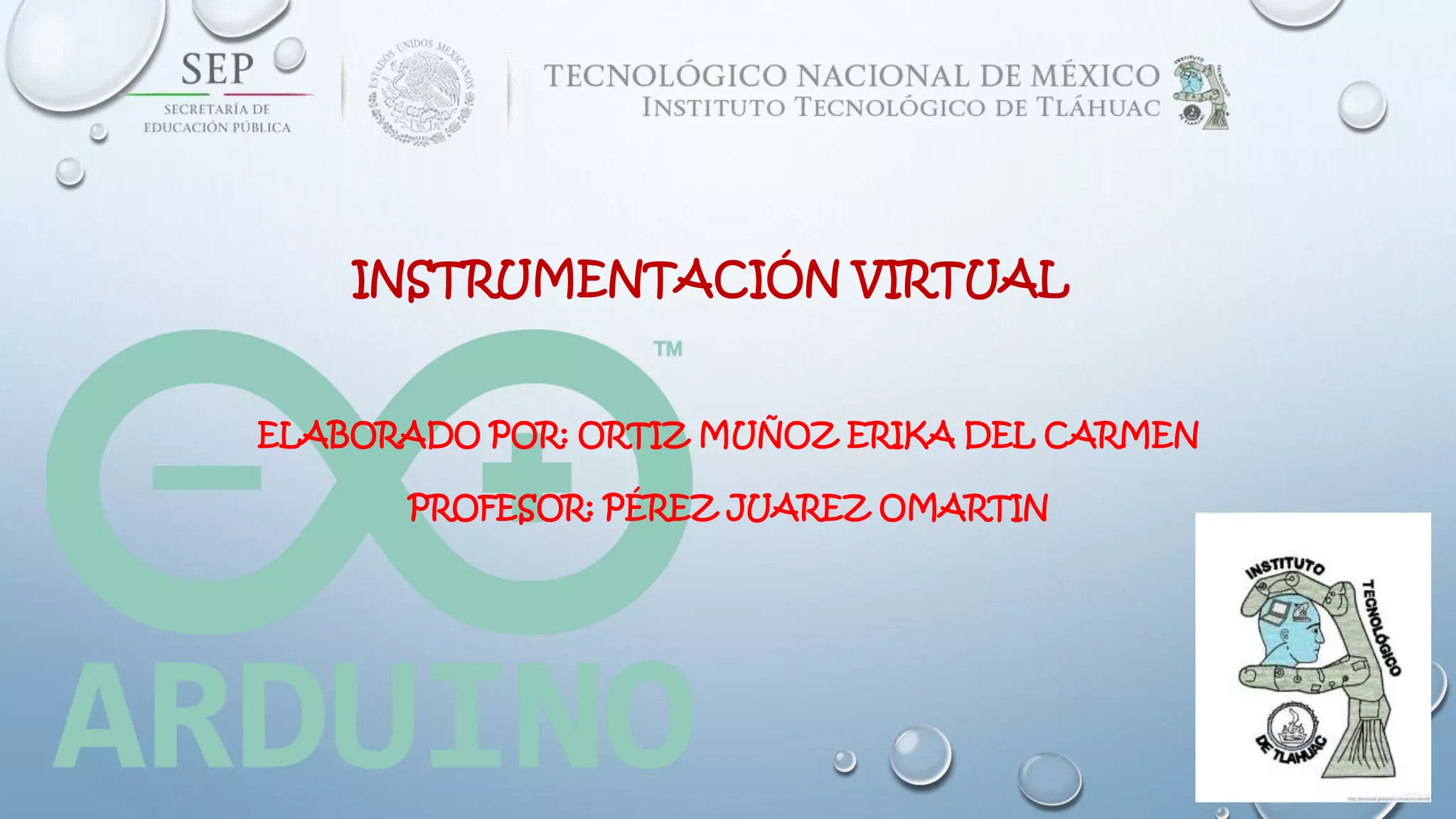

INSTRUMENTACIÓN VIRTUAL
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN

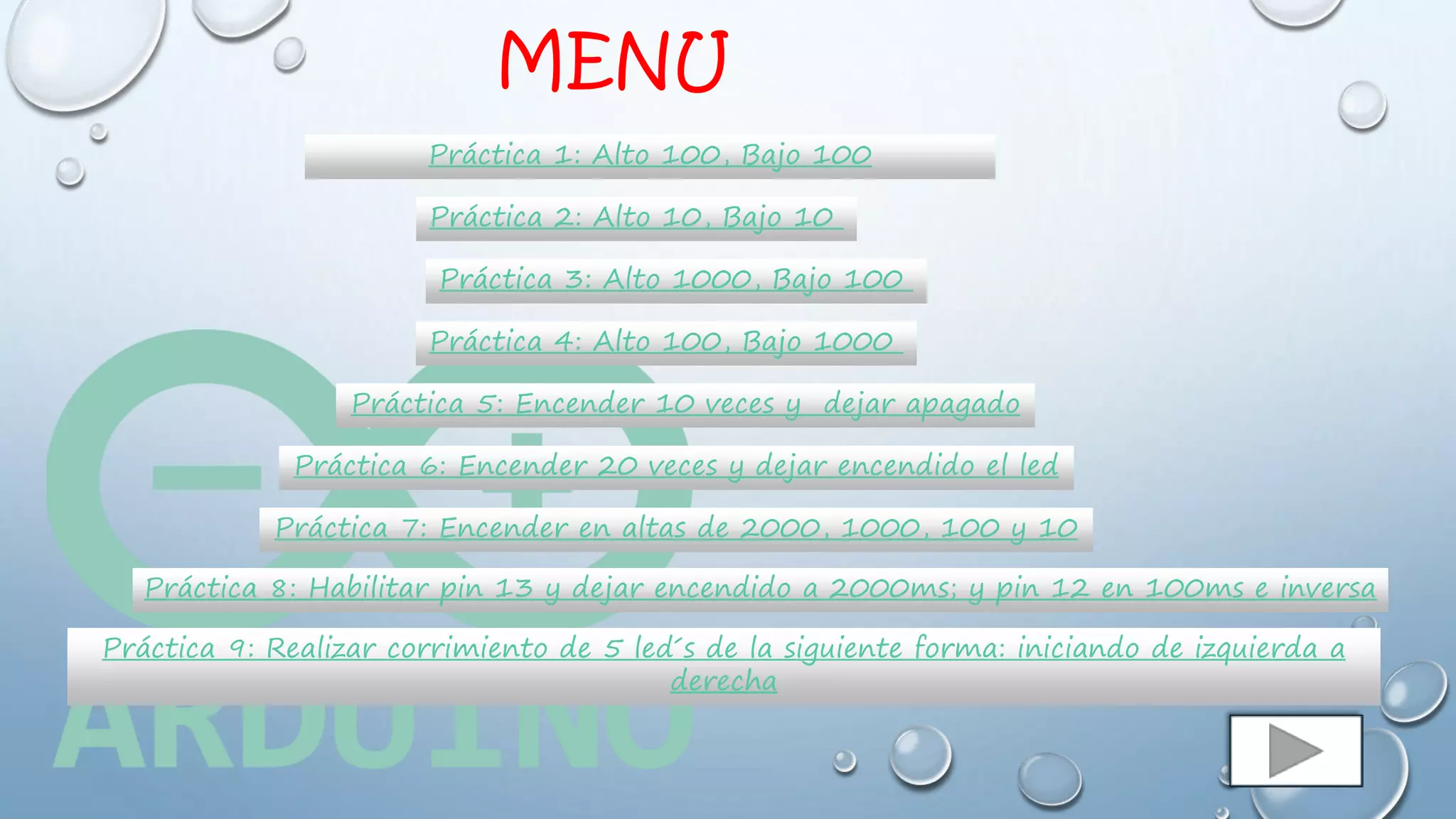

MENU
Práctica 1: Alto 100, Bajo 100
Práctica 2: Alto 10, Bajo 10
Práctica 3: Alto 1000, Bajo 100
Práctica 4: Alto 100, Bajo 1000
Práctica 5: Encender 10 veces y dejar apagado
Práctica 6: Encender 20 veces y dejar encendido el led
Práctica 7: Encender en altas de 2000, 1000, 100 y 10
Práctica 8: Habilitar pin 13 y dejar encendido a 2000ms; y pin 12 en 100ms e inversa
Práctica 9: Realizar corrimiento de 5 led´s de la siguiente forma: iniciando de izquierda a
derecha
Práctica 10: Realizar corrimiento de 5 led´s de la siguiente forma: iniciando de derecha
a izquierda
Práctica 11: Realizar corrimiento de 3 led´s de 5, de la siguiente forma: primer led, tercer
led y quinto led
Práctica 12: Realizar corrimiento de 3 led´s de 5, de la siguiente forma: el quinto led,
después el tercero led y por ultimo el primer led
Práctica 13: Realizar la unión de todas las prácticas a partir de la práctica 9 hasta la
práctica 12
Práctica 14: Realizar la unión de todas las prácticas a partir de la práctica 9 hasta la
práctica 12 pero diferente frecuencia
Práctica 15: Realizar la unión de todas las prácticas a partir de la práctica 9 hasta la
práctica 12, pero hacer que parpadeen 10 veces cada led
Práctica 16: Estrella fugaz
Práctica 17: Estrella fugaz de manera inversa
Práctica 18: Combinación de dos elementos, práctica 13 junto con la estrella fugaz
INSTRUMENTACIÓN VIRTUAL
“PRÁCTICA #1: ALTO 100, BAJO 100”
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
OBJETIVO
“PRÁCTICA #1: ALTO 100, BAJO 100”
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
DESARROLLO
Fig. N°1: Se observa que el
led´s enciende a un tiempo de
0.1 segundo, o sea que
parpadea constantemente.
“PRÁCTICA #1: ALTO 100, BAJO 100”
Fig. N°2: Se observa la codificación similar al
C++ y también el cambio de los milisegundos
que son de 100ms en alto y 100ms de bajo al
igual que da un total de 0.1 segundo.
Fig. Nº3: Diagrama en
flitzing.
DESARROLLO
CÓDIGO
// Pin 13 has an LED connected on most Arduino boards.
// give it a name:
int led = 13;
void setup() {
pinMode(led, OUTPUT);
}
void loop() {
digitalWrite(led, HIGH);
delay(100);
digitalWrite(led, LOW);
delay(100);
}
“PRÁCTICA #1: ALTO 100, BAJO 100”
CONCLUSIÓN
“PRÁCTICA #1: ALTO 100, BAJO 100”
Aprendí y observe lo que hace al momento de que se cambian los
milisegundos en los altos y bajos, en este caso sería de 100ms de
alto y 100ms de bajo.
Observe también que al momento de hacer estos cambios el
parpadeo es consecutivamente, pero en mi caso lo probé con un led´s
para poder apreciar el encendido y apagado de este mismo.
INSTRUMENTACIÓN VIRTUAL
“PRÁCTICA #2: ALTO 10, BAJO 10”
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
OBJETIVO
“PRÁCTICA #2: ALTO 10, BAJO 10”
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
DESARROLLO
Fig. N°1: Se observa que el
led´s queda encendido sin
ningún momento de
parpadeo.
“PRÁCTICA #2: ALTO 10, BAJO 10”
Fig. N°2: Se observa la codificación similar al
C++ y también el cambio de los milisegundos
que son de 10ms en alto y 10ms de bajo, que
como se vio en la figura anterior, el led queda
sin ningún parpadeo o como quien dice queda
encendido en un tiempo indefinido.
Fig. Nº3: Diagrama en
flitzing.
DESARROLLO
CÓDIGO
// Pin 13 has an LED connected on most Arduino boards.
// give it a name:
int led = 13;
void setup() {
pinMode(led, OUTPUT);
}
void loop() {
digitalWrite(led, HIGH);
delay(10);
digitalWrite(led, LOW);
delay(10);
}
“PRÁCTICA #2: ALTO 10, BAJO 10”
CONCLUSIÓN
“PRÁCTICA #2: ALTO 10, BAJO 10”
Aprendí y observe lo que hace al momento de que se cambian los
milisegundos en los altos y bajos, en este caso sería de 10ms de alto
y 10ms de bajo, en esta práctica el tiempo queda indefinido para que
se apague y vuelva a encender y como también aplique unas
conversiones, en este momento puede obtener que 10ms es igual a
0.01 segundo y que a la vez este segundo equivale 0.000166666 de
minuto o como se dice algo infinitivo.
INSTRUMENTACIÓN VIRTUAL
“PRÁCTICA #3: ALTO 1000, BAJO 100”
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
OBJETIVO
“PRÁCTICA #3: ALTO 1000, BAJO 100”
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
DESARROLLO
Fig. N°1: Se observa que el
led parpadea en cuestión de
milisegundos, pero al
momento que se activa el alto,
tarda en apagarse el led.
“PRÁCTICA #3: ALTO 1000, BAJO 100”
Fig. N°2: Se observa la codificación similar al
C++ y también el cambio de los milisegundos
que son de 1000ms en alto y 100ms de bajo,
que como se vio en la figura anterior, el led
parpadea consecutivamente, pero tarda mas
encendido que apagado.
Fig. Nº3: Diagrama en
flitzing.
DESARROLLO
CÓDIGO
// Pin 13 has an LED connected on most Arduino boards.
// give it a name:
int led = 13;
void setup() {
pinMode(led, OUTPUT);
}
void loop() {
digitalWrite(led, HIGH);
delay(1000);
digitalWrite(led, LOW);
delay(100);
}
“PRÁCTICA #3: ALTO 1000, BAJO 100”
CONCLUSIÓN
“PRÁCTICA #3: ALTO 1000, BAJO 100”
Aprendí y observe lo que hace al momento de que se cambian los
milisegundos en los altos y bajos, en este caso sería de 1000ms de
alto y 100ms de bajo, en esta práctica el parpadeo es consecutivo,
pero observe que cuando está en alto, la luz del led tarda un segundo
encendido y estando en bajo esta misma lo hace rápidamente el
apagado ya que solo dura 0.1 segundo.
INSTRUMENTACIÓN VIRTUAL
“PRÁCTICA #4: ALTO 100, BAJO 1000”
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
OBJETIVO
“PRÁCTICA #4: ALTO 100, BAJO 1000”
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
DESARROLLO
Fig. N°1: Se observa que el led´s
parpadea en cuestión de
milisegundos, pero al momento
que se activa el alto, la luz se
enciende rápido y al estar
apagado tarda solo un segundo.
“PRÁCTICA #4: ALTO 100, BAJO 1000”
Fig. N°2: Se observa la codificación
similar al C++ y también el cambio de
los milisegundos que son de 100ms
en alto y 1000ms de bajo, que como
se vio en la figura anterior, el led
parpadea consecutivamente, pero
tarda más en el momento que se
encuentra apagado.
Fig. Nº3: Diagrama en
flitzing.
DESARROLLO
CÓDIGO
// Pin 13 has an LED connected on most Arduino boards.
// give it a name:
int led = 13;
void setup() {
pinMode(led, OUTPUT);
}
void loop() {
digitalWrite(led, HIGH);
delay(100);
digitalWrite(led, LOW);
delay(1000);
}
“PRÁCTICA #4: ALTO 100, BAJO 1000”
CONCLUSIÓN
“PRÁCTICA #4: ALTO 100, BAJO 1000”
Aprendí y observe lo que hace al momento de que se cambian los
milisegundos en los altos y bajos, en este caso sería de 100ms de
alto y 1000ms de bajo, en esta práctica el parpadeo es consecutivo,
pero observe que cuando está en alto, la luz del led no tarda mucho
encendido y estando en bajo tarda un segundo en estar apagado el
led para que pasando esa función se vuelva a poner en alto o
encendido.
INSTRUMENTACIÓN VIRTUAL
“PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED
Y DEJAR APAGADO”
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
OBJETIVO
“PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED Y DEJAR APAGADO”
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
“PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED Y QUE QUEDE APAGADO”
DESARROLLO Fig. N°3: Se observa la codificación y
Fig. N°1: Se observa que el led´s
parpadea 10 veces
consecutivamente en cuestión de
milisegundos iguales, y después
quedar apagado el led.
también que esta función lo hace en un
tiempo de un segundo estando en alto y
bajo, o sea a lo que me refiero con esto
es que enciende un segundo y se queda
apagado en ese mismo tiempo, repitiendo
los códigos 10 veces y dándole un bajo al
final de 60000ms (un minuto) para que
esta misma se quede en función de
apagado.
NOTA: En
este caso se
hizo
repitiendo
las veces del
alto bajo.
Fig. Nº2: Diagrama en
flitzing.
DESARROLLO
“PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED Y DEJAR APAGADO”
CÓDIGO
int led = 13;
void setup() {
pinMode(led,
OUTPUT);
}
void loop() {
digitalWrite(led,
HIGH);
delay(1000);
digitalWrite(led,
LOW);
delay(1000);
NOTA: Como es largo
el programa, repetir
10 veces este paso,
hay otra forma de
realizar este programa
que es el “for” para
evitar un programa
largo.
digitalWrite(led, LOW);
delay(60000);
}
NOTA: Después del
proceso anterior, esta
ultima parte es el
tiempo de espera para
que el led quede
apagado y cerrar el
programa.
CONCLUSIÓN
“PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED Y DEJAR APAGADO”
En conclusión es que al momento de que parpadea 10 veces en un
alto y bajo que en este caso fueron de 1000 ms cada uno (un
segundo) esta hace las mismas funciones, y dándole también un
apagado de 1 min, o también conocido como un bajo de 60000ms y
después de esto nuevamente retornar la misma función nuevamente.
INSTRUMENTACIÓN VIRTUAL
“PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED
Y DEJAR ENCENDIDO”
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
OBJETIVO
“PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED Y DEJAR ENCENDIDO”
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C y dejar al final que quede
encendido el led sin necesidad de que quede
parpadeando.
“PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED Y DEJAR ENCENDIDO”
DESARROLLO Fig. N°3: Se observa la codificación y
Fig. N°1: Se observa que el led
parpadee 20 veces
consecutivamente en cuestión de
milisegundos iguales, y después
que quede encendido ese mismo.
también que esta función lo hace en un
tiempo de un segundo estando en alto y
bajo, o sea a lo que me refiero con esto
es que enciende un segundo y se queda
apagado en ese mismo tiempo,
repitiendo los códigos 20 veces y
dándole un alto al final de 60000ms (un
minuto) para que esta misma se quede
en función de encendido.
NOTA: En
este caso se
hizo
repitiendo
las veces del
alto bajo.
Fig. Nº2: Diagrama en
flitzing.
DESARROLLO
CÓDIGO
int led = 13;
void setup() {
pinMode(led,
OUTPUT);
}
void loop() {
digitalWrite(led,
HIGH);
delay(1000);
digitalWrite(led,
LOW);
delay(1000);
“PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED Y DEJAR ENCENDIDO”
NOTA: Como es largo
el programa, repetir
20 veces este paso,
hay otra forma de
realizar este programa
que es el “for” para
evitar un programa
largo.
digitalWrite(led, HIGH);
delay(60000);
}
NOTA: Después del
proceso anterior, esta
ultima parte es el
tiempo de espera para
que el led quede
encendido y cerrar el
programa.
CONCLUSIÓN
“PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED Y DEJAR ENCENDIDO”
En conclusión es que al momento de que parpadea 20 veces en un
alto y bajo que en este caso fueron de 1000 ms cada uno (un
segundo) esta hace las mismas funciones, y dándole también un
encendido de 1 min, o también conocido como un alto de 60000ms y
después de esto nuevamente retornar la misma función nuevamente.
INSTRUMENTACIÓN VIRTUAL
PRÁCTICAS #7: ENCENDER EN
2000, 1000, 100 Y 10
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
“PRÁCTICA #7: ENCENDER EN 2000, 1000, 100 Y 10”
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C y observar los cambios repentinos
que da el led al hacer las funciones de milisegundos.
DESARROLLO “PRÁCTICA #7: ENCENDER EN 2000, 1000, 100 Y 10”
Fig. N°1: Se observa que el led hace
sus cambios sucesivamente, en
primera en un tiempo de 2000ms en
alto y bajo de 1000, en segunda de un
alto de 1000ms y bajo de 1000ms,
prosiguiendo de un alto 100ms y bajo
de 1000ms y por ultimo un alto de
10ms y bajo de 1000ms. Después de
todo este proceso le marque una
espera de un minuto para que volviera
a iniciar el mismo proceso.
Fig. Nº2: Diagrama
en flitzing.
Fig. N°3: Se observa la codificación y
también que esta función lo hace en un
tiempo de un segundo estando en alto y
bajo, o sea a lo que me refiero con esto es
que enciende un segundo y se queda
apagado en ese mismo tiempo, repitiendo
los códigos 20 veces y dándole un alto al
final de 60000ms (un minuto) para que esta
misma se quede en función de encendido.
DESARROLLO
“PRÁCTICA #7: ENCENDER EN 2000, 1000, 100 Y 10”
CÓDIGO
int led = 13;
void setup() {
pinMode(led, OUTPUT);
}
void loop() {
digitalWrite(led, HIGH);
delay(2000);
digitalWrite(led,LOW);
delay(1000);
digitalWrite(led, HIGH);
delay(1000);
digitalWrite(led,LOW);
delay(1000);
digitalWrite(led, HIGH);
delay(100);
digitalWrite(led,LOW);
delay(1000);
digitalWrite(led, HIGH);
delay(10);
digitalWrite(led,LOW);
delay(1000);
//Momento en el que se da un tiempo de un minuto apagado
digitalWrite(led,LOW);
delay(60000);
}
CONCLUSIÓN
“PRÁCTICA #7: ENCENDER EN 2000, 1000, 100 Y 10”
En conclusión es que al momento de que programa cada paso en la secuencia de
2000ms, 1000ms, 100ms y 10ms, esta hace el proceso al principio un poco
tardado, pero empezando del 100ms y 10ms lo procesa mas rápidamente, pero al
final también como usuario le di un tiempo estimado de un minuto ósea 60000ms
de espera para que nuevamente me iniciara el mismo funcionamiento o proceso.
INSTRUMENTACIÓN VIRTUAL
PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR
ENCENDIDO A 2000ms; Y PIN 12 EN 100ms E
INVERSA
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR ENCENDIDO A 2000MS; EN EL PIN 12 EN 100MS E INVERSA
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C y observar los cambios repentinos
que da el led al hacer las funciones de milisegundos y en
una misma codificación hacerlo inversamente.
PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR ENCENDIDO A 2000MS; EN EL PIN 12 EN 100MS E INVERSA
DESARROLLO
Fig. N°1: Se observa que
el led hace sus cambios,
al principio es lento, pero
al momento que hace el
cambio al 100ms en el
pin 12 el parpadeo es
súper más rápido.
Fig. Nº2. Se nota el momento
en que el led que del pin 12 su
función de encendido y
apagado es más rápido que
en el pin 13.
Fig. N°3: Se observa la
codificación del como se
programo los dos pines
en altos y bajos.
Fig. N°4: Diagrama en flitzing.
PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR ENCENDIDO A 2000MS; EN EL PIN 12 EN 100MS E INVERSA
DESARROLLO
CÓDIGO
int led = 13;
int led2 = 12;
void setup() {
pinMode(led, OUTPUT);
pinMode(led2,
OUTPUT);
}
void loop() {
digitalWrite(led, HIGH);
delay(2000);
digitalWrite(led,LOW);
delay(1000);
pinMode(led,OUTPUT);
digitalWrite(led2, HIGH);
delay(100);
digitalWrite(led2,LOW);
delay(1000);
pinMode(led2,OUTPUT);
//Inversa
digitalWrite(led2, HIGH);
delay(100);
digitalWrite(led2,LOW);
delay(1000);
pinMode(led2,OUTPUT);
digitalWrite(led, HIGH);
delay(2000);
digitalWrite(led,LOW);
delay(1000);
pinMode(led,OUTPUT);
}
PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR ENCENDIDO A 2000MS; EN EL PIN 12 EN 100MS E INVERSA
CONCLUSIÓN
En conclusión es que al momento de que se programan
los dos pines, en este caso el 13 y el 12, al principio es
lento el proceso en el 13 y en el pin 12 es rápido ya que
se maneja a un tiempo de 100ms o como se dice a 0.1s y
de la misma manera al inverso.
INSTRUMENTACIÓN VIRTUAL
PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S
DE LA SIGUIENTE FORMA: INICIANDO DE
IZQUIERDA A DERECHA
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE IZQUIERDA A DERECHA
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE IZQUIERDA A DERECHA
DESARROLLO
Fig. N°1: Se observa que
el led´s enciende a un
tiempo de 1 segundo, y
se apaga al segundo a la
vez para que encienda el
segundo led, y así
sucesivamente hasta
llegar al quinto led pero
de izquierda a derecha.
Fig. Nº2: Diagrama
elaborado en el
flitzing.
Fig. N°3: Se observa la codificación
similar al C++ y también el cambio de
los milisegundos que son de 1000ms
en alto y 1000ms de bajo al igual que
da un total de 1 segundo.
PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE IZQUIERDA A DERECHA
DESARROLLO
CÓDIGO
const int led1 = 13;
const int led2 = 12;
const int led3 = 8;
const int led4 = 7;
const int led5 = 4;
void setup() {
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
digitalWrite(led2, HIGH);
delay(1000);
digitalWrite(led2, LOW);
delay(1000);
pinMode (led2, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
digitalWrite(led4, HIGH);
delay(1000);
digitalWrite(led4, LOW);
delay(1000);
pinMode (led4, OUTPUT);
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led5, LOW);
delay(1000);
pinMode (led5, OUTPUT);
}
PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE IZQUIERDA A DERECHA
CONCLUSIÓN
Observe lo que hace al momento de que se cambian los milisegundos en los altos y
bajos, en este caso sería de 1000ms de alto y 1000ms de bajo, o como quien dice
de un segundo.
Observe también que al momento de hacer estos cambios de izquierda a derecha y
de ahí sucesivamente empezar la misma frecuencia.
INSTRUMENTACIÓN VIRTUAL
PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA
SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA
DESARROLLO
Fig. N°1: Se observa que el led´s
enciende a un tiempo de 1 segundo,
y se apaga al segundo a la vez para
que encienda el segundo led, y así
sucesivamente hasta llegar al quinto
led pero de derecha a izquierda.
Fig. Nº2: Diagrama
elaborado en el
flitzing.
Fig. N°3: Se observa la
codificación similar al C++ y
también el cambio de los
milisegundos que son de 1000ms
en alto y 1000ms de bajo al igual
que da un total de 1 segundo.
PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA
DESARROLLO
CÓDIGO
const int led5 = 4;
const int led4 = 7;
const int led3 = 8;
const int led2 = 12;
const int led1 = 13;
void setup() {
pinMode(led5,
OUTPUT);
pinMode(led4,
OUTPUT);
pinMode(led3,
OUTPUT);
pinMode(led2,
OUTPUT);
pinMode(led1,
OUTPUT);
}
void loop() {
digitalWrite(led5, HIGH);
digitalWrite(led4, HIGH);
delay(1000);
digitalWrite(led4, LOW);
delay(1000);
pinMode (led4, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
digitalWrite(led2, HIGH);
delay(1000);
digitalWrite(led2, LOW);
delay(1000);
pinMode (led2, OUTPUT);
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
}
PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA
CONCLUSIÓN
Observe lo que hace al momento de que se cambian los milisegundos en los altos y
bajos, en este caso sería de 1000ms de alto y 1000ms de bajo, o como quien dice
de un segundo.
Observe también que al momento de hacer estos cambios de derecha a izquierda y
de ahí sucesivamente empezar la misma frecuencia.
INSTRUMENTACIÓN VIRTUAL
PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE
5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED
DESARROLLO
Fig. N°1: Se observa que el led
enciende a un tiempo de 1
segundo, y se apaga a la vez para
que encienda el tercer led, y así
hasta llegar al quinto led pero de
izquierda y derecha.
Fig. Nº2: Diagrama elaborado
en el flitzing.
Fig. N°3: Se observa la
codificación similar al C++ y
también el cambio de los
milisegundos que son de 1000ms
en alto y 1000ms de bajo al igual
que da un total de 1 segundo.
PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED
DESARROLLO
CÓDIGO
int led = 13;
int led2 = 8;
int led3 = 4;
void setup() {
pinMode(led,
OUTPUT);
pinMode(led2,OUTPUT);
pinMode(led3,OUTPUT);
}
void loop() {
digitalWrite(led, HIGH);
delay(1000);
digitalWrite(led, LOW);
delay(1000);
pinMode (led, OUTPUT);
digitalWrite(led2, HIGH);
delay(1000);
digitalWrite(led2, LOW);
delay(1000);
pinMode (led2, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
}
PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED
CONCLUSIÓN
Observe lo que hace al momento de que se cambian los milisegundos en los altos y
bajos, en este caso sería de 1000ms de alto y 1000ms de bajo, o como quien dice
de un segundo.
Observe también que al momento de hacer estos cambios de izquierda a derecha
pero de manera en la cual solo encendiera los led´s 1,3 y 5; y de ahí sucesivamente
empezar la misma frecuencia.
INSTRUMENTACIÓN VIRTUAL
PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE
5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED
DESARROLLO
Fig. N°1: Se observa que el led
enciende a un tiempo de 1 segundo, y
se apaga a la vez pero en esta ocasión
empezando con una secuencia a partir
del quinto led hacia el primero, o sea
de derecha a izquierda, y como quien
dice un led enciende, uno no, uno si, y
uno no, hasta llegar al último.
Fig. Nº2: Diagrama
elaborado en el
flitzing.
Fig. N°5: Se observa la codificación
similar al C++ y también el cambio
de los milisegundos que son de
1000ms en alto y 1000ms de bajo al
igual que da un total de 1 segundo.
PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED
DESARROLLO
CÓDIGO
int led = 4;
int led2 = 8;
int led3 = 13;
void setup() {
pinMode(led,
OUTPUT);
pinMode(led2,OUTPUT);
pinMode(led3,OUTPUT);
}
void loop() {
digitalWrite(led, HIGH);
delay(1000);
digitalWrite(led, LOW);
delay(1000);
pinMode (led, OUTPUT);
digitalWrite(led2, HIGH);
delay(1000);
digitalWrite(led2, LOW);
delay(1000);
pinMode (led2, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
}
PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED
CONCLUSIÓN
Observe lo que hace al momento de que se cambian los milisegundos en los altos y
bajos, en este caso sería de 1000ms de alto y 1000ms de bajo, o como quien dice
de un segundo.
Observe también que al momento de hacer estos cambios de derecha a izquierda
pero de manera en la cual solo encendiera los led´s 5, 3 y 1 o los pines 4, 8 y 12; y
de ahí sucesivamente empezar la misma frecuencia.
INSTRUMENTACIÓN VIRTUAL
PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS
PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA
PRÁCTICA 12
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO
Aquí como bien se dijo se
empezaría desde la práctica 9
hasta llegar a la 12, pero en una
sola, y con la misma frecuencia
que en este caso de 1 segundo
igual a 1000ms de tiempo en una
de las prácticas.
Práctica 9: De izquierda a
derecha.
Práctica 10: De derecha a
izquierda.
Práctica 11: De izquierda a
derecha pero encendiendo los
led´s 1, 3 y 5 o los pines 13, 8
y 4.
PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO
Práctica 12: De derecha a
izquierda pero encendiendo
los led´s 5, 3 y 1 o los pines 4,
8 y 13.
Fig. Nº9: Diagrama
elaborado en el
flitzing.
Fig. N°10: Se observa la codificación
similar al C++ y también el cambio de
frecuencia de los milisegundos que son
de 1000ms en alto y 1000ms de bajo al
igual que da un total de 1 segundo en
las 4 prácticas.
PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO
Continuació
n…
CÓDIGO
//Práctica 9
const int led1 = 13;
const int led2 = 12;
const int led3 = 8;
const int led4 = 7;
const int led5 = 4;
void setup() {
pinMode(led, OUTPUT);
pinMode(led2,
OUTPUT);
pinMode(led3,
OUTPUT);
pinMode(led4,
OUTPUT);
pinMode(led5,
OUTPUT);
}
Void loop () {
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led2, HIGH);
delay(1000);
digitalWrite(led2, LOW);
delay(1000);
pinMode (led2, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
digitalWrite(led4, HIGH);
delay(1000);
digitalWrite(led4, LOW);
delay(1000);
pinMode (led4, OUTPUT);
PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO
CÓDIGO
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led5, LOW);
delay(1000);
pinMode (led5, OUTPUT);
//Práctica 10
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led5, LOW);
delay(1000);
pinMode (led5, OUTPUT);
digitalWrite(led4, HIGH);
delay(1000);
digitalWrite(led4, LOW);
delay(1000);
pinMode (led4, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
digitalWrite(led2, HIGH);
delay(1000);
digitalWrite(led2, LOW);
delay(1000);
pinMode (led2, OUTPUT);
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
}
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
//Práctica 11
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led5, LOW);
delay(1000);
pinMode (led5, OUTPUT);
//Práctica 12
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led5, LOW);
delay(1000);
pinMode (led5, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
CONCLUSIÓN
Aprendí todo lo que puede hacer este sistema de programación ya que en
este caso vi el cómo es posible juntar varios pasos en un solo programa y
haciendo la separación por medio de comentarios para también dar la
separación y no confundirse al momento en que se va realizando. Aunque
como también pude ver, la frecuencia es de un segundo en cada paso, la
velocidad viene dando lo mismo en el sentido que cada paso es rápido.
INSTRUMENTACIÓN VIRTUAL
PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS
PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA
PRÁCTICA 12 PERO DIFERENTE FRECUENCIA
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
PERO, DIFERENTE FRECUENCIA
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C.
PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO
Aquí como bien se dijo se
empezaría desde la
práctica 9 hasta llegar a la
12, pero en una sola, y con
la misma frecuencia que
en este caso de 1500ms
de alto y 150ms de bajo.
Práctica 9: De izquierda a
derecha.
Práctica 10: De derecha a
izquierda.
PERO, DIFERENTE FRECUENCIA
Práctica 11: De izquierda a
derecha pero encendiendo los
led´s 1, 3 y 5 o los pines 13, 8
y 4.
PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO
PERO, DIFERENTE FRECUENCIA
Práctica 12: De derecha a
izquierda pero encendiendo
los led´s 5, 3 y 1 o los pines 4,
8 y 13.
Fig. Nº9: Diagrama
elaborado en el
flitzing.
Fig. N°18: Se observa la codificación
similar al C++ y también el cambio
de frecuencia de los milisegundos
que son de 1500ms en alto y 150ms
de bajo.
PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
CÓDIGO
//Práctica 9
const int led1 = 13;
const int led2 = 12;
const int led3 = 8;
const int led4 = 7;
const int led5 = 4;
void setup() {
pinMode(led, OUTPUT);
pinMode(led2,
OUTPUT);
pinMode(led3,
OUTPUT);
pinMode(led4,
OUTPUT);
pinMode(led5,
OUTPUT);
}
Void loop () {
digitalWrite(led1, HIGH);
delay(1500);
digitalWrite(led2, HIGH);
delay(1500);
digitalWrite(led2, LOW);
delay(150);
pinMode (led2, OUTPUT);
digitalWrite(led3, HIGH);
delay(1500);
digitalWrite(led3, LOW);
delay(150);
pinMode (led3, OUTPUT);
digitalWrite(led4, HIGH);
delay(1500);
digitalWrite(led4, LOW);
delay(150);
pinMode (led4, OUTPUT);
DESARROLLO
PERO, DIFERENTE FRECUENCIA
digitalWrite(led5, HIGH);
delay(1500);
digitalWrite(led5, LOW);
delay(150);
pinMode (led5, OUTPUT);
//Práctica 10
digitalWrite(led5, HIGH);
delay(1500);
digitalWrite(led5, LOW);
delay(150);
pinMode (led5, OUTPUT);
digitalWrite(led4, HIGH);
delay(1500);
digitalWrite(led4, LOW);
delay(150);
pinMode (led4, OUTPUT);
digitalWrite(led3, HIGH);
delay(1500);
digitalWrite(led3, LOW);
delay(150);
pinMode (led3, OUTPUT);
digitalWrite(led2, HIGH);
delay(1500);
digitalWrite(led2, LOW);
delay(150);
pinMode (led2, OUTPUT);
digitalWrite(led1, HIGH);
delay(1500);
digitalWrite(led1, LOW);
delay(150);
pinMode (led1, OUTPUT);
}
PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO CÓDIGO
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
//Práctica 11
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led5, LOW);
delay(1000);
pinMode (led5, OUTPUT);
//Práctica 12
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led5, LOW);
delay(1000);
pinMode (led5, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
PERO, DIFERENTE FRECUENCIA
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
CONCLUSIÓN
PERO, DIFERENTE FRECUENCIA
Aprendí todo lo que puede hacer este sistema de programación ya que en
este caso vi el cómo es posible juntar varios pasos en un solo programa y
haciendo la separación por medio de comentarios para también dar la
separación y no confundirse al momento en que se va realizando. Aunque
como también pude ver, la frecuencia diferente en cada paso, la velocidad
viene dando lo mismo en el sentido que cada paso es rápido.
INSTRUMENTACIÓN VIRTUAL
PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS
PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA
PRÁCTICA 12 PERO DEBEN DE PARPADEAR 10 VECES
CADA LED
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
PERO DEBEN DE PARPADEAR 10 VECES CADA LED
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C y también ver el cambio de cada
led o los parpadeos de esos mismos.
PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO
Aquí como bien se dijo se
empezaría desde la práctica 9 hasta
llegar a la 12, pero en una sola y
con diferente velocidad o tiempo y a
la vez dándole a cada paso 10
parpadeos y de ahí pasar a la otra
frecuencia, que en este caso tiene
un alto de 1500ms de alto y 150ms
de bajo (1 seg y medio de alto y
0.15 de seg. De bajo).
Práctica 9: De izquierda a derecha.
PERO DEBEN DE PARPADEAR 10 VECES CADA LED
Práctica 10: De derecha a
izquierda.
Práctica 11: De izquierda a
derecha pero encendiendo los
led´s 1, 3 y 5 o los pines 13, 8
y 4.
PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
Práctica 12: De derecha a
izquierda pero encendiendo
los led´s 5, 3 y 1 o los pines 4,
8 y 13.
Fig. Nº9: Diagrama
elaborado en el
flitzing.
DESARROLLO
PERO DEBEN DE PARPADEAR 10 VECES CADA LED
Fig. N°10: Se observa la codificación
similar al C++ y también el cambio de
frecuencia de los milisegundos que son
de 1500ms en alto y 150ms de bajo al
igual que da un total de 1 seg y medio
de alto y 0.15 de seg. en bajo en las 4
prácticas.
NOTA: En este
caso para no
poner la
codificación
larga puedes
repetir el
numero de
veces a cada led
y la otra forma
seria usando el
“for”.
PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO
PERO DEBEN DE PARPADEAR 10 VECES CADA LED
Continuació
n…
NOTA: En cada led se le dará las veces de
copiado de altas y bajas.
PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
PERO DEBEN DE PARPADEAR 10 VECES CADA LED
DESARROLLO CÓDIGO
//Práctica 9
const int led1 = 13;
const int led2 = 12;
const int led3 = 8;
const int led4 = 7;
const int led5 = 4;
void setup() {
pinMode(led, OUTPUT);
pinMode(led2,
OUTPUT);
pinMode(led3,
OUTPUT);
pinMode(led4,
OUTPUT);
pinMode(led5,
OUTPUT);
}
Void loop () {
//Led1
digitalWrite(led1, HIGH);
delay(1500);
//Led 2
digitalWrite(led2, HIGH);
delay(1500);
digitalWrite(led2, LOW);
delay(150);
pinMode (led2, OUTPUT);
//Led 3
digitalWrite(led3, HIGH);
delay(1500);
digitalWrite(led3, LOW);
delay(150);
pinMode (led3, OUTPUT);
digitalWrite(led4, HIGH);
delay(1500);
digitalWrite(led4, LOW);
delay(150);
pinMode (led4, OUTPUT);
digitalWrite(led5, HIGH);
delay(1500);
digitalWrite(led5, LOW);
delay(150);
pinMode (led5, OUTPUT);
//Práctica 10
digitalWrite(led5, HIGH);
delay(1500);
digitalWrite(led5, LOW);
delay(150);
pinMode (led5, OUTPUT);
digitalWrite(led4, HIGH);
delay(1500);
digitalWrite(led4, LOW);
delay(150);
pinMode (led4, OUTPUT);
digitalWrite(led3, HIGH);
delay(1500);
digitalWrite(led3, LOW);
delay(150);
pinMode (led3, OUTPUT);
digitalWrite(led2, HIGH);
delay(1500);
digitalWrite(led2, LOW);
delay(150);
pinMode (led2, OUTPUT);
digitalWrite(led1, HIGH);
delay(1500);
digitalWrite(led1, LOW);
delay(150);
pinMode (led1, OUTPUT);
}
PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
DESARROLLO CÓDIGO
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
//Práctica 11
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led5, LOW);
delay(1000);
pinMode (led5, OUTPUT);
//Práctica 12
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led5, LOW);
delay(1000);
pinMode (led5, OUTPUT);
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
PERO DEBEN DE PARPADEAR 10 VECES CADA LED
digitalWrite(led3, HIGH);
delay(1000);
digitalWrite(led3, LOW);
delay(1000);
pinMode (led3, OUTPUT);
NOTA: En cada led se le repite
todo el procedimiento, por
ejemplo cuando se pone el
comentario por ejemplo;
“//Led1
digitalWrite(led1, HIGH);
delay(1000);
digitalWrite(led1, LOW);
delay(1000);
pinMode (led1, OUTPUT);
Repitiéndole 10 veces este paso
hasta pasar al led2 y
PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12
CONCLUSIÓN
PERO DEBEN DE PARPADEAR 10 VECES CADA LED
Aprendí todo lo que puede hacer este sistema de programación ya que en
este caso vi el cómo es posible juntar varios pasos en un solo programa y
haciendo la separación por medio de comentarios para también dar la
misma y no confundirse, pero como en esta ocasión en cada led tuvo su
parpadeo de 10 veces para hacer el cambio a otra práctica en el momento
en que se va realizando. Aunque como también pude ver, la frecuencia es
de cambio de velocidad en los altos y bajos.
INSTRUMENTACIÓN VIRTUAL
“PRÁCTICA #16: ESTRELLA FUGAZ”
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C y también ver el cambio de cada
led o los parpadeos de esos mismos y conocer la función
de una estrella fugaz por medio de los led´s.
“PRÁCTICA #16: ESTRELLA FUGAZ”
DESARROLLO
Aquí la ilustración que se presenta es que tiene
la función de mostrar una cierta cantidad de
led´s o en este de caso de 11 led´s y hacer que
se hagan que los primeros led´s enciendan con
diferentes intensidades, o por decirse que el
final de la estrella sea baja la intensidad.
Fig. 1: Representa la imagen de los 11 led´s con
diferentes intensidades, o sea de menor a
mayor.
“PRÁCTICA #16: ESTRELLA FUGAZ”
Fig. 2: Se observa la
codificación similar al
C++.
Fig. 3: Diagrama en
flitzing.
DESARROLLO
CÓDIGO
int pinArray [] = {
2,3,4,5,6,7,8,9,10,11,12 };
int controlLed = 13;
int waitNextLed = 100;
int tailLength = 4;
int lineSize = 11;
void setup()
{
int i;
pinMode (controlLed, );
for (i=0; i< lineSize; i++)
if (tailCounter == 0)
{
digitalWrite(pinArray[i-tailLength],LOW);
}
else
if (tailCounter > 0)
tailCounter--;
}
for (i=(lineSize-tailLength); i<lineSize; i++)
{
digitalWrite(pinArray[i],LOW);
delay(waitNextLed);
}
}
{
pinMode(pinArray[i], OUTPUT);
}
}
void loop()
{
int i;
int tailCounter = tailLength;
digitalWrite(controlLed, HIGH);
for (i=0; i<lineSize; i++)
{
digitalWrite(pinArray[i],HIGH);
delay(waitNextLed);
“PRÁCTICA #16: ESTRELLA FUGAZ”
CONCLUSIÓN
“PRÁCTICA #16: ESTRELLA FUGAZ”
Aprendí todo lo que puede hacer este sistema de programación ya
que en este caso observe el cómo se pueden realizar nuevos
sistemas de presentación que hay en el uso de la vida, como en este
caso que es una estrella fugaz con su cambio de intensidades donde
al final la luz se destellaba con menor intensidad y al principio es un
destello mayor pero con una inicialización de derecha a izquierda.
INSTRUMENTACIÓN VIRTUAL
“PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA”
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
OBJETIVO
“PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA”
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C y también ver el cambio de cada
led o los parpadeos de esos mismos y conocer la función
de una estrella fugaz por medio de los led´s en forma
inversa.
DESARROLLO
Aquí la ilustración que se presenta es que tiene
la función de mostrar una cierta cantidad de
led´s o en este de caso de 11 led´s y hacer que
se hagan que los primeros led´s enciendan con
diferente intensidades, o por decirse que el final
se similar a un rayo incandescente.
Fig. 1: Representa la imagen de los 11 led´s con
diferentes intensidades, o sea de menor a
mayor pero de manera inversa.
“PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA”
Fig. 2: Se
observa la
codificación
similar al C++.
Fig. 3: Diagrama
en flitzing.
DESARROLLO
CÓDIGO
int pinArray [] = {
12,11,10,9,8,7,6,5,4,3,2 };
int controlLed = 13;
int waitNextLed = 100;
int tailLength = 4;
int lineSize = 11;
void setup()
{
int i;
pinMode (controlLed, );
for (i=0; i< lineSize; i++)
if (tailCounter == 0)
{
digitalWrite(pinArray[i-tailLength],LOW);
}
else
if (tailCounter > 0)
tailCounter--;
}
for (i=(lineSize-tailLength); i<lineSize; i++)
{
digitalWrite(pinArray[i],LOW);
delay(waitNextLed);
}
}
{
pinMode(pinArray[i], OUTPUT);
}
}
void loop()
{
int i;
int tailCounter = tailLength;
digitalWrite(controlLed, HIGH);
for (i=0; i<lineSize; i++)
{
digitalWrite(pinArray[i],HIGH);
delay(waitNextLed);
“PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA”
CONCLUSIÓN
“PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA”
Aprendí todo lo que puede hacer este sistema de programación ya
que en este caso observe el cómo se pueden realizar nuevos
sistemas de presentación que hay en el uso de la vida, como en este
caso que es una estrella fugaz con su cambio de intensidades donde
al final la luz se destellaba mas resplandeciente y al principio es un
destello menor, dando una inicialización de izquierda a derecha.
INSTRUMENTACIÓN VIRTUAL
“PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTOS,
PRÁCTICA 13 CON ESTRELLA FUGAZ”
ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN
PROFESOR: PÉREZ JUAREZ OMARTIN
“PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ
OBJETIVO
Saber aprender a utilizar el Arduino Uno y a la vez también
el saber programar y conocer la codificación de la misma,
pero como también se sabe es la misma que se usa al
programar en C++ o C, ver la dilatación de tiempo en la
que genera cada paso hasta llegar a la estrella fugaz en
un solo mando.
DESARROLLO
“PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ
Aquí la ilustración que se presenta es que tiene
la función de mostrar una cierta cantidad de
led´s o en este de caso de 12 led´s y hacer que
primero haga todo un proceso en un solo
mando, empezando desde el encendido de led a
partir de izquierda a derecha e inversamente,
después que solo se enciendan los led´s que
están en los pines 13, 8 y 4 e a la inversa,
después nuevamente el proceso con
velocidades diferentes y de ahí programado
nuevamente con 10 parpadeos en cada led,
para ahí finalizar con la estrella fugaz y a la
inversa a la vez.
Fig. 1: Representa la imagen de los 12 led´s,
realizando todo el proceso desde el principio en
un solo paso.
Fig. 2: Se observa la codificación similar al C++.
DESARROLLO “PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ
Fig. 3: Diagrama en flitzing.
DESARROLLO
“PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ
CÓDIGO int pinArray [] =
{2,3,4,5,6,7,8,9,10,11,12
};
const int led = 13;
const int led2 = 12;
const int led3 = 8;
const int led4 = 7;
const int led5 = 4;
int i;
int controlLed = 13;
int waitNextLed = 100;
int tailLength = 4;
int lineSize = 11;
void setup() {
pinMode(led, OUTPUT);
pinMode(led2, OUTPUT);
pinMode(led3, OUTPUT);
pinMode(led4, OUTPUT);
pinMode(led5, OUTPUT);
pinMode (controlLed,
OUTPUT);
}
*Empieza la parte de la Estrella fugaz
pinMode (controlLed,
OUTPUT);
for (i=0; i< lineSize; i++)
{
pinMode(pinArray[i],
OUTPUT);
}
{
int i;
int tailCounter =
tailLength;
digitalWrite(controlLed,
HIGH);
for (i=0; i<lineSize; i++)
{
digitalWrite(pinArray[i],HI
GH); delay(waitNextLed);
if (tailCounter == 0)
{
digitalWrite(pinArray[i-void
loop() {
//Practica 9
digitalWrite(led,
HIGH);
delay(1000);
digitalWrite(led, LOW);
delay(1000);
pinMode(led,
OUTPUT);
digitalWrite(led2,
HIGH);
delay(1000);
digitalWrite(led2,
LOW);
delay(1000);
pinMode(led2,
OUTPUT);
digitalWrite(led3,
HIGH);
delay(1000);
Sucesivamente hasta
llegar a la práctica 13
else
if (tailCounter >
0)
tailCounter--;
}
for (i=(lineSize-tailLength);
i<lineSize; i++)
{
digitalWrite(pinArr
ay[i],LOW);
delay(waitNextLed
);
}
}
}
“PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ
CONCLUSIÓN
Aprendí todo lo que puede hacer este sistema de programación en un
solo mando o programación sin la necesidad de hacer variedad de
programas, simplemente que en este caso varia las variables y en el
final fue que logre ver que por ejemplo en el pin 13, antes de realizar
el proceso de la estrella fugaz, esta misma queda encendida porque
ya no se declara la variable de que se apague.

Más contenido relacionado

La actualidad más candente

Interruptor crepuscular con LDR y ARDUINO
Interruptor crepuscular con LDR y ARDUINOInterruptor crepuscular con LDR y ARDUINO
Interruptor crepuscular con LDR y ARDUINO
Luis Torreño Peromingo

Arduino IEEE SB UMH - Mario Pérez Esteso
Arduino IEEE SB UMH - Mario Pérez EstesoArduino IEEE SB UMH - Mario Pérez Esteso
Arduino IEEE SB UMH - Mario Pérez Esteso
Mario Pérez Esteso

PRIMER Proyecto alarma arduino
PRIMER Proyecto alarma arduinoPRIMER Proyecto alarma arduino
PRIMER Proyecto alarma arduino
Luis Leandro Carlo

Libro arduino blocks 40 proyectos resueltos
Libro   arduino blocks 40 proyectos resueltos Libro   arduino blocks 40 proyectos resueltos
Libro arduino blocks 40 proyectos resueltos
polpol2

Practicas simulador arduino del 1 al 8
Practicas simulador arduino del 1 al 8Practicas simulador arduino del 1 al 8
Practicas simulador arduino del 1 al 8
JOSE JESUS SANCHEZ LEON

Taller roboticalibrearduino
Taller roboticalibrearduinoTaller roboticalibrearduino
Taller roboticalibrearduino
carolina serrano serrano

Arduino comic es
Arduino comic esArduino comic es
Arduino comic es
arduikee

Arduino - Cuarta sesión
Arduino - Cuarta sesiónArduino - Cuarta sesión
Arduino - Cuarta sesión
Javier Gamarra

Manual Arduino Electronica
Manual Arduino Electronica  Manual Arduino Electronica
Manual Arduino Electronica
Alejandro Leon Cerna

Arduino Uno ejercicios prácticos
Arduino Uno ejercicios prácticos Arduino Uno ejercicios prácticos
Arduino Uno ejercicios prácticos
Marco Antonio Aquino Sandoval

Arduino: Practicas con Arduino
Arduino: Practicas con ArduinoArduino: Practicas con Arduino
Arduino: Practicas con Arduino
SANTIAGO PABLO ALBERTO

Introduccion a arduino circuitos basicos de entrada y salida
Introduccion a arduino circuitos basicos de entrada y salidaIntroduccion a arduino circuitos basicos de entrada y salida
Introduccion a arduino circuitos basicos de entrada y salidaMoises Nuñez Silva

Reporte de Practica Arduino
Reporte de Practica ArduinoReporte de Practica Arduino
Reporte de Practica Arduino
Grupo pochylandia

Sensor ldr con arduino uno
Sensor ldr con arduino unoSensor ldr con arduino uno
Sensor ldr con arduino uno
jacobbo

Presentación taller arduino
Presentación taller arduinoPresentación taller arduino
Presentación taller arduinogruposirp

Libro de proyectos del kit oficial de Arduino en castellano completo - Arduin...
Libro de proyectos del kit oficial de Arduino en castellano completo - Arduin...Libro de proyectos del kit oficial de Arduino en castellano completo - Arduin...
Libro de proyectos del kit oficial de Arduino en castellano completo - Arduin...
Tino Fernández


La actualidad más candente (18)

Interruptor crepuscular con LDR y ARDUINO
Interruptor crepuscular con LDR y ARDUINOInterruptor crepuscular con LDR y ARDUINO
Interruptor crepuscular con LDR y ARDUINO

Arduino IEEE SB UMH - Mario Pérez Esteso
Arduino IEEE SB UMH - Mario Pérez EstesoArduino IEEE SB UMH - Mario Pérez Esteso
Arduino IEEE SB UMH - Mario Pérez Esteso

PRIMER Proyecto alarma arduino
PRIMER Proyecto alarma arduinoPRIMER Proyecto alarma arduino
PRIMER Proyecto alarma arduino

Libro arduino blocks 40 proyectos resueltos
Libro   arduino blocks 40 proyectos resueltos Libro   arduino blocks 40 proyectos resueltos
Libro arduino blocks 40 proyectos resueltos

Manual programacion arduino
Manual programacion arduinoManual programacion arduino
Manual programacion arduino

Practicas simulador arduino del 1 al 8
Practicas simulador arduino del 1 al 8Practicas simulador arduino del 1 al 8
Practicas simulador arduino del 1 al 8

Taller roboticalibrearduino
Taller roboticalibrearduinoTaller roboticalibrearduino
Taller roboticalibrearduino

Arduino comic es
Arduino comic esArduino comic es
Arduino comic es

Arduino - Cuarta sesión
Arduino - Cuarta sesiónArduino - Cuarta sesión
Arduino - Cuarta sesión

Proyecto cosa
Proyecto cosaProyecto cosa
Proyecto cosa

Manual Arduino Electronica
Manual Arduino Electronica  Manual Arduino Electronica
Manual Arduino Electronica

Arduino Uno ejercicios prácticos
Arduino Uno ejercicios prácticos Arduino Uno ejercicios prácticos
Arduino Uno ejercicios prácticos

Arduino: Practicas con Arduino
Arduino: Practicas con ArduinoArduino: Practicas con Arduino
Arduino: Practicas con Arduino

Introduccion a arduino circuitos basicos de entrada y salida
Introduccion a arduino circuitos basicos de entrada y salidaIntroduccion a arduino circuitos basicos de entrada y salida
Introduccion a arduino circuitos basicos de entrada y salida

Reporte de Practica Arduino
Reporte de Practica ArduinoReporte de Practica Arduino
Reporte de Practica Arduino

Sensor ldr con arduino uno
Sensor ldr con arduino unoSensor ldr con arduino uno
Sensor ldr con arduino uno

Presentación taller arduino
Presentación taller arduinoPresentación taller arduino
Presentación taller arduino

Libro de proyectos del kit oficial de Arduino en castellano completo - Arduin...
Libro de proyectos del kit oficial de Arduino en castellano completo - Arduin...Libro de proyectos del kit oficial de Arduino en castellano completo - Arduin...
Libro de proyectos del kit oficial de Arduino en castellano completo - Arduin...


Destacado

Vehiculo controlado por app y Arduino
Vehiculo controlado por app y ArduinoVehiculo controlado por app y Arduino
Vehiculo controlado por app y Arduino
José Pujol Pérez

Iniciación a Arduino
Iniciación a ArduinoIniciación a Arduino
Iniciación a Arduino
José Pujol Pérez

Ejercicios de Arduino resueltos Grupo Sabika
Ejercicios de Arduino resueltos Grupo SabikaEjercicios de Arduino resueltos Grupo Sabika
Ejercicios de Arduino resueltos Grupo Sabika
Johnny Parrales

Motores-Arduino
Motores-ArduinoMotores-Arduino
Motores-Arduino
José Pujol Pérez

Taller Arduino espacio-RES 3ª Sesion
Taller Arduino espacio-RES 3ª SesionTaller Arduino espacio-RES 3ª Sesion
Taller Arduino espacio-RES 3ª Sesion
José Pujol Pérez

Taller Arduino espacio-RES 2ª Sesion
Taller Arduino espacio-RES 2ª SesionTaller Arduino espacio-RES 2ª Sesion
Taller Arduino espacio-RES 2ª Sesion
José Pujol Pérez

Arduino: Programación y Robótica en Secundaria
Arduino: Programación y Robótica en SecundariaArduino: Programación y Robótica en Secundaria
Arduino: Programación y Robótica en Secundaria
José Pujol Pérez

Presentación arduino 4 eso
Presentación arduino 4 esoPresentación arduino 4 eso
Presentación arduino 4 eso
amartind11

Sistemas hidraulicos neumatica industrial
Sistemas hidraulicos   neumatica industrialSistemas hidraulicos   neumatica industrial
Sistemas hidraulicos neumatica industrial
Eden Rodríguez

Practicas con arduino
Practicas con arduinoPracticas con arduino
Practicas con arduinoRafael Duran

Presentación Ejercicios de Español. Virtual Educa 2009
Presentación Ejercicios de Español. Virtual Educa 2009Presentación Ejercicios de Español. Virtual Educa 2009
Presentación Ejercicios de Español. Virtual Educa 2009
Ana María Andrada

Fritzing
FritzingFritzing
Fritzing
maria_amanta

Practicas IDE
Practicas IDEPracticas IDE
Practicas IDE
Visemi VI

Arduino práctico comunicaciones
Arduino práctico   comunicacionesArduino práctico   comunicaciones
Arduino práctico comunicaciones
Jose Antonio Vacas

Introducción a Fritzing
Introducción a FritzingIntroducción a Fritzing
Introducción a Fritzing
Víctor R. Ruiz

Ojos para la Paz en Libia
Ojos para la Paz en LibiaOjos para la Paz en Libia
Ojos para la Paz en Libia
Fernando Doylet


Destacado (20)

Vehiculo controlado por app y Arduino
Vehiculo controlado por app y ArduinoVehiculo controlado por app y Arduino
Vehiculo controlado por app y Arduino

Iniciación a Arduino
Iniciación a ArduinoIniciación a Arduino
Iniciación a Arduino

Ejercicios de Arduino resueltos Grupo Sabika
Ejercicios de Arduino resueltos Grupo SabikaEjercicios de Arduino resueltos Grupo Sabika
Ejercicios de Arduino resueltos Grupo Sabika

Motores-Arduino
Motores-ArduinoMotores-Arduino
Motores-Arduino

Libreria webduino
Libreria webduinoLibreria webduino
Libreria webduino

Taller Arduino espacio-RES 3ª Sesion
Taller Arduino espacio-RES 3ª SesionTaller Arduino espacio-RES 3ª Sesion
Taller Arduino espacio-RES 3ª Sesion

Taller Arduino espacio-RES 2ª Sesion
Taller Arduino espacio-RES 2ª SesionTaller Arduino espacio-RES 2ª Sesion
Taller Arduino espacio-RES 2ª Sesion

Arduino: Programación y Robótica en Secundaria
Arduino: Programación y Robótica en SecundariaArduino: Programación y Robótica en Secundaria
Arduino: Programación y Robótica en Secundaria

Presentación arduino 4 eso
Presentación arduino 4 esoPresentación arduino 4 eso
Presentación arduino 4 eso

Sistemas hidraulicos neumatica industrial
Sistemas hidraulicos   neumatica industrialSistemas hidraulicos   neumatica industrial
Sistemas hidraulicos neumatica industrial

Practicas con arduino
Practicas con arduinoPracticas con arduino
Practicas con arduino

Presentación Ejercicios de Español. Virtual Educa 2009
Presentación Ejercicios de Español. Virtual Educa 2009Presentación Ejercicios de Español. Virtual Educa 2009
Presentación Ejercicios de Español. Virtual Educa 2009

Presentación
PresentaciónPresentación
Presentación

Fritzing
FritzingFritzing
Fritzing

Introducción a arduino
Introducción a arduinoIntroducción a arduino
Introducción a arduino

Arduino 1 jose m. ruiz
Arduino 1   jose m. ruizArduino 1   jose m. ruiz
Arduino 1 jose m. ruiz

Practicas IDE
Practicas IDEPracticas IDE
Practicas IDE

Arduino práctico comunicaciones
Arduino práctico   comunicacionesArduino práctico   comunicaciones
Arduino práctico comunicaciones

Introducción a Fritzing
Introducción a FritzingIntroducción a Fritzing
Introducción a Fritzing

Ojos para la Paz en Libia
Ojos para la Paz en LibiaOjos para la Paz en Libia
Ojos para la Paz en Libia


Similar a Manual de Prácticas en Arduino Uno

Alarma para casa
Alarma para casaAlarma para casa
Alarma para casa
Arturo Saldivar Cervantes

Practicas con transistore
Practicas con transistorePracticas con transistore
Practicas con transistoreLiceo Matovelle

Practicas_de_electronica.pdf
Practicas_de_electronica.pdfPracticas_de_electronica.pdf
Practicas_de_electronica.pdftestgrupocomex

3 contar, mientras
3  contar, mientras3  contar, mientras
3 contar, mientras
Visemi VI

Mini Proyecto Arduino
Mini Proyecto Arduino Mini Proyecto Arduino
Mini Proyecto Arduino
Brenn Cabreera

Tutorial proton part 4
Tutorial proton part 4Tutorial proton part 4
Tutorial proton part 4dar851112

7.intermitencia
7.intermitencia7.intermitencia
7.intermitencia
cantabrobots30

Cargando el primer programa de arduino
Cargando el primer programa de arduinoCargando el primer programa de arduino
Cargando el primer programa de arduino
Luis Torreño Peromingo

Practica de arduino
Practica de arduinoPractica de arduino
Practica de arduino
S&P Nestor Ripoll

Scratch para-arduino-actividades
Scratch para-arduino-actividadesScratch para-arduino-actividades
Scratch para-arduino-actividades
Guille Scar

E&P SAREA - RED E&C | ARDUINO 3
E&P SAREA - RED E&C | ARDUINO 3E&P SAREA - RED E&C | ARDUINO 3
E&P SAREA - RED E&C | ARDUINO 3
Ikaskidetza Sarea

Sessió 2
Sessió 2Sessió 2
Sessió 2
Visemi VI

uControl Nº _ 03-.pdf
uControl Nº _ 03-.pdfuControl Nº _ 03-.pdf
uControl Nº _ 03-.pdf
electronicoelectroni

Arduino
ArduinoArduino
Ejercicios de programacion_resueltos_con
Ejercicios de programacion_resueltos_conEjercicios de programacion_resueltos_con
Ejercicios de programacion_resueltos_con
Carlos Benito

Ejercicios de-programacic3b3n-resueltos-con-step-7
Ejercicios de-programacic3b3n-resueltos-con-step-7Ejercicios de-programacic3b3n-resueltos-con-step-7
Ejercicios de-programacic3b3n-resueltos-con-step-7
Guido Carmona Girón

EJERCICIOS_DE_PROGRAMACION_RESUELTOS_CON (1).pdf
EJERCICIOS_DE_PROGRAMACION_RESUELTOS_CON (1).pdfEJERCICIOS_DE_PROGRAMACION_RESUELTOS_CON (1).pdf
EJERCICIOS_DE_PROGRAMACION_RESUELTOS_CON (1).pdf
IngOscarRojasHernand

Microcontroladores clase 5
Microcontroladores clase 5Microcontroladores clase 5
Microcontroladores clase 5TALLERMICROS

Arduino: Primeras practicas con arduino
Arduino: Primeras practicas con arduinoArduino: Primeras practicas con arduino
Arduino: Primeras practicas con arduino
SANTIAGO PABLO ALBERTO


Similar a Manual de Prácticas en Arduino Uno (20)

Pic retardos por software
Pic retardos por softwarePic retardos por software
Pic retardos por software

Alarma para casa
Alarma para casaAlarma para casa
Alarma para casa

Practicas con transistore
Practicas con transistorePracticas con transistore
Practicas con transistore

Practicas_de_electronica.pdf
Practicas_de_electronica.pdfPracticas_de_electronica.pdf
Practicas_de_electronica.pdf

3 contar, mientras
3  contar, mientras3  contar, mientras
3 contar, mientras

Mini Proyecto Arduino
Mini Proyecto Arduino Mini Proyecto Arduino
Mini Proyecto Arduino

Tutorial proton part 4
Tutorial proton part 4Tutorial proton part 4
Tutorial proton part 4

7.intermitencia
7.intermitencia7.intermitencia
7.intermitencia

Cargando el primer programa de arduino
Cargando el primer programa de arduinoCargando el primer programa de arduino
Cargando el primer programa de arduino

Practica de arduino
Practica de arduinoPractica de arduino
Practica de arduino

Scratch para-arduino-actividades
Scratch para-arduino-actividadesScratch para-arduino-actividades
Scratch para-arduino-actividades

E&P SAREA - RED E&C | ARDUINO 3
E&P SAREA - RED E&C | ARDUINO 3E&P SAREA - RED E&C | ARDUINO 3
E&P SAREA - RED E&C | ARDUINO 3

Sessió 2
Sessió 2Sessió 2
Sessió 2

uControl Nº _ 03-.pdf
uControl Nº _ 03-.pdfuControl Nº _ 03-.pdf
uControl Nº _ 03-.pdf

Arduino
ArduinoArduino
Arduino

Ejercicios de programacion_resueltos_con
Ejercicios de programacion_resueltos_conEjercicios de programacion_resueltos_con
Ejercicios de programacion_resueltos_con

Ejercicios de-programacic3b3n-resueltos-con-step-7
Ejercicios de-programacic3b3n-resueltos-con-step-7Ejercicios de-programacic3b3n-resueltos-con-step-7
Ejercicios de-programacic3b3n-resueltos-con-step-7

EJERCICIOS_DE_PROGRAMACION_RESUELTOS_CON (1).pdf
EJERCICIOS_DE_PROGRAMACION_RESUELTOS_CON (1).pdfEJERCICIOS_DE_PROGRAMACION_RESUELTOS_CON (1).pdf
EJERCICIOS_DE_PROGRAMACION_RESUELTOS_CON (1).pdf

Microcontroladores clase 5
Microcontroladores clase 5Microcontroladores clase 5
Microcontroladores clase 5

Arduino: Primeras practicas con arduino
Arduino: Primeras practicas con arduinoArduino: Primeras practicas con arduino
Arduino: Primeras practicas con arduino


Último

La gestión y administración de almacenes
La gestión y administración de almacenesLa gestión y administración de almacenes
La gestión y administración de almacenes
RicardoCruzHernndez1

libro conabilidad financiera, 5ta edicion.pdf
libro conabilidad financiera, 5ta edicion.pdflibro conabilidad financiera, 5ta edicion.pdf
libro conabilidad financiera, 5ta edicion.pdf
MiriamAquino27

164822219-Clase-4-Estructuras-3.pdf losas
164822219-Clase-4-Estructuras-3.pdf losas164822219-Clase-4-Estructuras-3.pdf losas
164822219-Clase-4-Estructuras-3.pdf losas
jcbarriopedro69

armadura_vigas.pptx.....................
armadura_vigas.pptx.....................armadura_vigas.pptx.....................
armadura_vigas.pptx.....................
Acletti Ammina

sistemas fijos de extincion de incendio hidrantes
sistemas fijos de extincion de incendio  hidrantessistemas fijos de extincion de incendio  hidrantes
sistemas fijos de extincion de incendio hidrantes
luisalbertotorrespri1

OPERACIONPLANTA_CLASE14_CLASE15_BOMBAS_FLOTACIONSELECTIVA.pdf
OPERACIONPLANTA_CLASE14_CLASE15_BOMBAS_FLOTACIONSELECTIVA.pdfOPERACIONPLANTA_CLASE14_CLASE15_BOMBAS_FLOTACIONSELECTIVA.pdf
OPERACIONPLANTA_CLASE14_CLASE15_BOMBAS_FLOTACIONSELECTIVA.pdf
AlejandroContreras470286

choro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiologíachoro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiología
elvis2000x

Distribución Muestral de Diferencia de Medias
Distribución Muestral de Diferencia de MediasDistribución Muestral de Diferencia de Medias
Distribución Muestral de Diferencia de Medias
arielemelec005

TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
FRANCISCOJUSTOSIERRA

Sistema de disposición sanitarias – UBS composteras 2 PARTE.pptx
Sistema de disposición sanitarias – UBS composteras 2 PARTE.pptxSistema de disposición sanitarias – UBS composteras 2 PARTE.pptx
Sistema de disposición sanitarias – UBS composteras 2 PARTE.pptx
RobertRamos84

Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaaEspecificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
ssuserebb7f71

Obras patrimoniales en Venezuela, su sistema constructivo y mantenimiento de ...
Obras patrimoniales en Venezuela, su sistema constructivo y mantenimiento de ...Obras patrimoniales en Venezuela, su sistema constructivo y mantenimiento de ...
Obras patrimoniales en Venezuela, su sistema constructivo y mantenimiento de ...
siclaro982

Graficas de Control, problemas resueltos, minitab
Graficas de Control, problemas resueltos, minitabGraficas de Control, problemas resueltos, minitab
Graficas de Control, problemas resueltos, minitab
XIOMARAANTONELLACAST

Bioelementos y biomoleculas.pptx bioquímica
Bioelementos y biomoleculas.pptx bioquímicaBioelementos y biomoleculas.pptx bioquímica
Bioelementos y biomoleculas.pptx bioquímica
KellyCespedesMaytahu

ABR-FUNDAMENTOS DEL CALCULO uc 2024 ........
ABR-FUNDAMENTOS DEL CALCULO uc 2024 ........ABR-FUNDAMENTOS DEL CALCULO uc 2024 ........
ABR-FUNDAMENTOS DEL CALCULO uc 2024 ........
IVANBRIANCHOQUEHUANC

exposicion sobre los tipos de cortes de rolas para la produccion de chapas
exposicion sobre los tipos de cortes de rolas para la produccion de chapasexposicion sobre los tipos de cortes de rolas para la produccion de chapas
exposicion sobre los tipos de cortes de rolas para la produccion de chapas
raul958375

Infografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdfInfografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdf
Carlos Pulido

SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
JhonatanOQuionesChoq

Cuadro sinoptico de clasificacion de las industrias.pdf
Cuadro sinoptico de clasificacion de las industrias.pdfCuadro sinoptico de clasificacion de las industrias.pdf
Cuadro sinoptico de clasificacion de las industrias.pdf
LizetGuadalupeHernan

A3QUIROZ,MANUEL- Operaciones Basicas- Construccion
A3QUIROZ,MANUEL- Operaciones Basicas- ConstruccionA3QUIROZ,MANUEL- Operaciones Basicas- Construccion
A3QUIROZ,MANUEL- Operaciones Basicas- Construccion
manuelalejandro238


Último (20)

La gestión y administración de almacenes
La gestión y administración de almacenesLa gestión y administración de almacenes
La gestión y administración de almacenes

libro conabilidad financiera, 5ta edicion.pdf
libro conabilidad financiera, 5ta edicion.pdflibro conabilidad financiera, 5ta edicion.pdf
libro conabilidad financiera, 5ta edicion.pdf

164822219-Clase-4-Estructuras-3.pdf losas
164822219-Clase-4-Estructuras-3.pdf losas164822219-Clase-4-Estructuras-3.pdf losas
164822219-Clase-4-Estructuras-3.pdf losas

armadura_vigas.pptx.....................
armadura_vigas.pptx.....................armadura_vigas.pptx.....................
armadura_vigas.pptx.....................

sistemas fijos de extincion de incendio hidrantes
sistemas fijos de extincion de incendio  hidrantessistemas fijos de extincion de incendio  hidrantes
sistemas fijos de extincion de incendio hidrantes

OPERACIONPLANTA_CLASE14_CLASE15_BOMBAS_FLOTACIONSELECTIVA.pdf
OPERACIONPLANTA_CLASE14_CLASE15_BOMBAS_FLOTACIONSELECTIVA.pdfOPERACIONPLANTA_CLASE14_CLASE15_BOMBAS_FLOTACIONSELECTIVA.pdf
OPERACIONPLANTA_CLASE14_CLASE15_BOMBAS_FLOTACIONSELECTIVA.pdf

choro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiologíachoro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiología

Distribución Muestral de Diferencia de Medias
Distribución Muestral de Diferencia de MediasDistribución Muestral de Diferencia de Medias
Distribución Muestral de Diferencia de Medias

TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...
TR-514 (3) - BIS copia seguridad DOS COLUMNAS 2024 1.6.24 PREFERIDO.wbk.wbk S...

Sistema de disposición sanitarias – UBS composteras 2 PARTE.pptx
Sistema de disposición sanitarias – UBS composteras 2 PARTE.pptxSistema de disposición sanitarias – UBS composteras 2 PARTE.pptx
Sistema de disposición sanitarias – UBS composteras 2 PARTE.pptx

Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaaEspecificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa

Obras patrimoniales en Venezuela, su sistema constructivo y mantenimiento de ...
Obras patrimoniales en Venezuela, su sistema constructivo y mantenimiento de ...Obras patrimoniales en Venezuela, su sistema constructivo y mantenimiento de ...
Obras patrimoniales en Venezuela, su sistema constructivo y mantenimiento de ...

Graficas de Control, problemas resueltos, minitab
Graficas de Control, problemas resueltos, minitabGraficas de Control, problemas resueltos, minitab
Graficas de Control, problemas resueltos, minitab

Bioelementos y biomoleculas.pptx bioquímica
Bioelementos y biomoleculas.pptx bioquímicaBioelementos y biomoleculas.pptx bioquímica
Bioelementos y biomoleculas.pptx bioquímica

ABR-FUNDAMENTOS DEL CALCULO uc 2024 ........
ABR-FUNDAMENTOS DEL CALCULO uc 2024 ........ABR-FUNDAMENTOS DEL CALCULO uc 2024 ........
ABR-FUNDAMENTOS DEL CALCULO uc 2024 ........

exposicion sobre los tipos de cortes de rolas para la produccion de chapas
exposicion sobre los tipos de cortes de rolas para la produccion de chapasexposicion sobre los tipos de cortes de rolas para la produccion de chapas
exposicion sobre los tipos de cortes de rolas para la produccion de chapas

Infografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdfInfografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdf

SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...

Cuadro sinoptico de clasificacion de las industrias.pdf
Cuadro sinoptico de clasificacion de las industrias.pdfCuadro sinoptico de clasificacion de las industrias.pdf
Cuadro sinoptico de clasificacion de las industrias.pdf

A3QUIROZ,MANUEL- Operaciones Basicas- Construccion
A3QUIROZ,MANUEL- Operaciones Basicas- ConstruccionA3QUIROZ,MANUEL- Operaciones Basicas- Construccion
A3QUIROZ,MANUEL- Operaciones Basicas- Construccion


Manual de Prácticas en Arduino Uno

  • 1. INSTRUMENTACIÓN VIRTUAL ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 2. MENU Práctica 1: Alto 100, Bajo 100 Práctica 2: Alto 10, Bajo 10 Práctica 3: Alto 1000, Bajo 100 Práctica 4: Alto 100, Bajo 1000 Práctica 5: Encender 10 veces y dejar apagado Práctica 6: Encender 20 veces y dejar encendido el led Práctica 7: Encender en altas de 2000, 1000, 100 y 10 Práctica 8: Habilitar pin 13 y dejar encendido a 2000ms; y pin 12 en 100ms e inversa Práctica 9: Realizar corrimiento de 5 led´s de la siguiente forma: iniciando de izquierda a derecha
  • 3. Práctica 10: Realizar corrimiento de 5 led´s de la siguiente forma: iniciando de derecha a izquierda Práctica 11: Realizar corrimiento de 3 led´s de 5, de la siguiente forma: primer led, tercer led y quinto led Práctica 12: Realizar corrimiento de 3 led´s de 5, de la siguiente forma: el quinto led, después el tercero led y por ultimo el primer led Práctica 13: Realizar la unión de todas las prácticas a partir de la práctica 9 hasta la práctica 12 Práctica 14: Realizar la unión de todas las prácticas a partir de la práctica 9 hasta la práctica 12 pero diferente frecuencia Práctica 15: Realizar la unión de todas las prácticas a partir de la práctica 9 hasta la práctica 12, pero hacer que parpadeen 10 veces cada led Práctica 16: Estrella fugaz Práctica 17: Estrella fugaz de manera inversa Práctica 18: Combinación de dos elementos, práctica 13 junto con la estrella fugaz
  • 4. INSTRUMENTACIÓN VIRTUAL “PRÁCTICA #1: ALTO 100, BAJO 100” ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 5. OBJETIVO “PRÁCTICA #1: ALTO 100, BAJO 100” Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 6. DESARROLLO Fig. N°1: Se observa que el led´s enciende a un tiempo de 0.1 segundo, o sea que parpadea constantemente. “PRÁCTICA #1: ALTO 100, BAJO 100” Fig. N°2: Se observa la codificación similar al C++ y también el cambio de los milisegundos que son de 100ms en alto y 100ms de bajo al igual que da un total de 0.1 segundo. Fig. Nº3: Diagrama en flitzing.
  • 7. DESARROLLO CÓDIGO // Pin 13 has an LED connected on most Arduino boards. // give it a name: int led = 13; void setup() { pinMode(led, OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(100); digitalWrite(led, LOW); delay(100); } “PRÁCTICA #1: ALTO 100, BAJO 100”
  • 8. CONCLUSIÓN “PRÁCTICA #1: ALTO 100, BAJO 100” Aprendí y observe lo que hace al momento de que se cambian los milisegundos en los altos y bajos, en este caso sería de 100ms de alto y 100ms de bajo. Observe también que al momento de hacer estos cambios el parpadeo es consecutivamente, pero en mi caso lo probé con un led´s para poder apreciar el encendido y apagado de este mismo.
  • 9. INSTRUMENTACIÓN VIRTUAL “PRÁCTICA #2: ALTO 10, BAJO 10” ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 10. OBJETIVO “PRÁCTICA #2: ALTO 10, BAJO 10” Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 11. DESARROLLO Fig. N°1: Se observa que el led´s queda encendido sin ningún momento de parpadeo. “PRÁCTICA #2: ALTO 10, BAJO 10” Fig. N°2: Se observa la codificación similar al C++ y también el cambio de los milisegundos que son de 10ms en alto y 10ms de bajo, que como se vio en la figura anterior, el led queda sin ningún parpadeo o como quien dice queda encendido en un tiempo indefinido. Fig. Nº3: Diagrama en flitzing.
  • 12. DESARROLLO CÓDIGO // Pin 13 has an LED connected on most Arduino boards. // give it a name: int led = 13; void setup() { pinMode(led, OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(10); digitalWrite(led, LOW); delay(10); } “PRÁCTICA #2: ALTO 10, BAJO 10”
  • 13. CONCLUSIÓN “PRÁCTICA #2: ALTO 10, BAJO 10” Aprendí y observe lo que hace al momento de que se cambian los milisegundos en los altos y bajos, en este caso sería de 10ms de alto y 10ms de bajo, en esta práctica el tiempo queda indefinido para que se apague y vuelva a encender y como también aplique unas conversiones, en este momento puede obtener que 10ms es igual a 0.01 segundo y que a la vez este segundo equivale 0.000166666 de minuto o como se dice algo infinitivo.
  • 14. INSTRUMENTACIÓN VIRTUAL “PRÁCTICA #3: ALTO 1000, BAJO 100” ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 15. OBJETIVO “PRÁCTICA #3: ALTO 1000, BAJO 100” Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 16. DESARROLLO Fig. N°1: Se observa que el led parpadea en cuestión de milisegundos, pero al momento que se activa el alto, tarda en apagarse el led. “PRÁCTICA #3: ALTO 1000, BAJO 100” Fig. N°2: Se observa la codificación similar al C++ y también el cambio de los milisegundos que son de 1000ms en alto y 100ms de bajo, que como se vio en la figura anterior, el led parpadea consecutivamente, pero tarda mas encendido que apagado. Fig. Nº3: Diagrama en flitzing.
  • 17. DESARROLLO CÓDIGO // Pin 13 has an LED connected on most Arduino boards. // give it a name: int led = 13; void setup() { pinMode(led, OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(1000); digitalWrite(led, LOW); delay(100); } “PRÁCTICA #3: ALTO 1000, BAJO 100”
  • 18. CONCLUSIÓN “PRÁCTICA #3: ALTO 1000, BAJO 100” Aprendí y observe lo que hace al momento de que se cambian los milisegundos en los altos y bajos, en este caso sería de 1000ms de alto y 100ms de bajo, en esta práctica el parpadeo es consecutivo, pero observe que cuando está en alto, la luz del led tarda un segundo encendido y estando en bajo esta misma lo hace rápidamente el apagado ya que solo dura 0.1 segundo.
  • 19. INSTRUMENTACIÓN VIRTUAL “PRÁCTICA #4: ALTO 100, BAJO 1000” ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 20. OBJETIVO “PRÁCTICA #4: ALTO 100, BAJO 1000” Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 21. DESARROLLO Fig. N°1: Se observa que el led´s parpadea en cuestión de milisegundos, pero al momento que se activa el alto, la luz se enciende rápido y al estar apagado tarda solo un segundo. “PRÁCTICA #4: ALTO 100, BAJO 1000” Fig. N°2: Se observa la codificación similar al C++ y también el cambio de los milisegundos que son de 100ms en alto y 1000ms de bajo, que como se vio en la figura anterior, el led parpadea consecutivamente, pero tarda más en el momento que se encuentra apagado. Fig. Nº3: Diagrama en flitzing.
  • 22. DESARROLLO CÓDIGO // Pin 13 has an LED connected on most Arduino boards. // give it a name: int led = 13; void setup() { pinMode(led, OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(100); digitalWrite(led, LOW); delay(1000); } “PRÁCTICA #4: ALTO 100, BAJO 1000”
  • 23. CONCLUSIÓN “PRÁCTICA #4: ALTO 100, BAJO 1000” Aprendí y observe lo que hace al momento de que se cambian los milisegundos en los altos y bajos, en este caso sería de 100ms de alto y 1000ms de bajo, en esta práctica el parpadeo es consecutivo, pero observe que cuando está en alto, la luz del led no tarda mucho encendido y estando en bajo tarda un segundo en estar apagado el led para que pasando esa función se vuelva a poner en alto o encendido.
  • 24. INSTRUMENTACIÓN VIRTUAL “PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED Y DEJAR APAGADO” ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 25. OBJETIVO “PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED Y DEJAR APAGADO” Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 26. “PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED Y QUE QUEDE APAGADO” DESARROLLO Fig. N°3: Se observa la codificación y Fig. N°1: Se observa que el led´s parpadea 10 veces consecutivamente en cuestión de milisegundos iguales, y después quedar apagado el led. también que esta función lo hace en un tiempo de un segundo estando en alto y bajo, o sea a lo que me refiero con esto es que enciende un segundo y se queda apagado en ese mismo tiempo, repitiendo los códigos 10 veces y dándole un bajo al final de 60000ms (un minuto) para que esta misma se quede en función de apagado. NOTA: En este caso se hizo repitiendo las veces del alto bajo. Fig. Nº2: Diagrama en flitzing.
  • 27. DESARROLLO “PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED Y DEJAR APAGADO” CÓDIGO int led = 13; void setup() { pinMode(led, OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(1000); digitalWrite(led, LOW); delay(1000); NOTA: Como es largo el programa, repetir 10 veces este paso, hay otra forma de realizar este programa que es el “for” para evitar un programa largo. digitalWrite(led, LOW); delay(60000); } NOTA: Después del proceso anterior, esta ultima parte es el tiempo de espera para que el led quede apagado y cerrar el programa.
  • 28. CONCLUSIÓN “PRÁCTICA #5: HACER PARPADEAR 10 VECES UN LED Y DEJAR APAGADO” En conclusión es que al momento de que parpadea 10 veces en un alto y bajo que en este caso fueron de 1000 ms cada uno (un segundo) esta hace las mismas funciones, y dándole también un apagado de 1 min, o también conocido como un bajo de 60000ms y después de esto nuevamente retornar la misma función nuevamente.
  • 29. INSTRUMENTACIÓN VIRTUAL “PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED Y DEJAR ENCENDIDO” ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 30. OBJETIVO “PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED Y DEJAR ENCENDIDO” Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C y dejar al final que quede encendido el led sin necesidad de que quede parpadeando.
  • 31. “PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED Y DEJAR ENCENDIDO” DESARROLLO Fig. N°3: Se observa la codificación y Fig. N°1: Se observa que el led parpadee 20 veces consecutivamente en cuestión de milisegundos iguales, y después que quede encendido ese mismo. también que esta función lo hace en un tiempo de un segundo estando en alto y bajo, o sea a lo que me refiero con esto es que enciende un segundo y se queda apagado en ese mismo tiempo, repitiendo los códigos 20 veces y dándole un alto al final de 60000ms (un minuto) para que esta misma se quede en función de encendido. NOTA: En este caso se hizo repitiendo las veces del alto bajo. Fig. Nº2: Diagrama en flitzing.
  • 32. DESARROLLO CÓDIGO int led = 13; void setup() { pinMode(led, OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(1000); digitalWrite(led, LOW); delay(1000); “PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED Y DEJAR ENCENDIDO” NOTA: Como es largo el programa, repetir 20 veces este paso, hay otra forma de realizar este programa que es el “for” para evitar un programa largo. digitalWrite(led, HIGH); delay(60000); } NOTA: Después del proceso anterior, esta ultima parte es el tiempo de espera para que el led quede encendido y cerrar el programa.
  • 33. CONCLUSIÓN “PRÁCTICA #6: HACER PARPADEAR 20 VECES UN LED Y DEJAR ENCENDIDO” En conclusión es que al momento de que parpadea 20 veces en un alto y bajo que en este caso fueron de 1000 ms cada uno (un segundo) esta hace las mismas funciones, y dándole también un encendido de 1 min, o también conocido como un alto de 60000ms y después de esto nuevamente retornar la misma función nuevamente.
  • 34. INSTRUMENTACIÓN VIRTUAL PRÁCTICAS #7: ENCENDER EN 2000, 1000, 100 Y 10 ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 35. “PRÁCTICA #7: ENCENDER EN 2000, 1000, 100 Y 10” OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C y observar los cambios repentinos que da el led al hacer las funciones de milisegundos.
  • 36. DESARROLLO “PRÁCTICA #7: ENCENDER EN 2000, 1000, 100 Y 10” Fig. N°1: Se observa que el led hace sus cambios sucesivamente, en primera en un tiempo de 2000ms en alto y bajo de 1000, en segunda de un alto de 1000ms y bajo de 1000ms, prosiguiendo de un alto 100ms y bajo de 1000ms y por ultimo un alto de 10ms y bajo de 1000ms. Después de todo este proceso le marque una espera de un minuto para que volviera a iniciar el mismo proceso. Fig. Nº2: Diagrama en flitzing. Fig. N°3: Se observa la codificación y también que esta función lo hace en un tiempo de un segundo estando en alto y bajo, o sea a lo que me refiero con esto es que enciende un segundo y se queda apagado en ese mismo tiempo, repitiendo los códigos 20 veces y dándole un alto al final de 60000ms (un minuto) para que esta misma se quede en función de encendido.
  • 37. DESARROLLO “PRÁCTICA #7: ENCENDER EN 2000, 1000, 100 Y 10” CÓDIGO int led = 13; void setup() { pinMode(led, OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(2000); digitalWrite(led,LOW); delay(1000); digitalWrite(led, HIGH); delay(1000); digitalWrite(led,LOW); delay(1000); digitalWrite(led, HIGH); delay(100); digitalWrite(led,LOW); delay(1000); digitalWrite(led, HIGH); delay(10); digitalWrite(led,LOW); delay(1000); //Momento en el que se da un tiempo de un minuto apagado digitalWrite(led,LOW); delay(60000); }
  • 38. CONCLUSIÓN “PRÁCTICA #7: ENCENDER EN 2000, 1000, 100 Y 10” En conclusión es que al momento de que programa cada paso en la secuencia de 2000ms, 1000ms, 100ms y 10ms, esta hace el proceso al principio un poco tardado, pero empezando del 100ms y 10ms lo procesa mas rápidamente, pero al final también como usuario le di un tiempo estimado de un minuto ósea 60000ms de espera para que nuevamente me iniciara el mismo funcionamiento o proceso.
  • 39. INSTRUMENTACIÓN VIRTUAL PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR ENCENDIDO A 2000ms; Y PIN 12 EN 100ms E INVERSA ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 40. PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR ENCENDIDO A 2000MS; EN EL PIN 12 EN 100MS E INVERSA OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C y observar los cambios repentinos que da el led al hacer las funciones de milisegundos y en una misma codificación hacerlo inversamente.
  • 41. PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR ENCENDIDO A 2000MS; EN EL PIN 12 EN 100MS E INVERSA DESARROLLO Fig. N°1: Se observa que el led hace sus cambios, al principio es lento, pero al momento que hace el cambio al 100ms en el pin 12 el parpadeo es súper más rápido. Fig. Nº2. Se nota el momento en que el led que del pin 12 su función de encendido y apagado es más rápido que en el pin 13. Fig. N°3: Se observa la codificación del como se programo los dos pines en altos y bajos. Fig. N°4: Diagrama en flitzing.
  • 42. PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR ENCENDIDO A 2000MS; EN EL PIN 12 EN 100MS E INVERSA DESARROLLO CÓDIGO int led = 13; int led2 = 12; void setup() { pinMode(led, OUTPUT); pinMode(led2, OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(2000); digitalWrite(led,LOW); delay(1000); pinMode(led,OUTPUT); digitalWrite(led2, HIGH); delay(100); digitalWrite(led2,LOW); delay(1000); pinMode(led2,OUTPUT); //Inversa digitalWrite(led2, HIGH); delay(100); digitalWrite(led2,LOW); delay(1000); pinMode(led2,OUTPUT); digitalWrite(led, HIGH); delay(2000); digitalWrite(led,LOW); delay(1000); pinMode(led,OUTPUT); }
  • 43. PRÁCTICAS #8: HABILITAR PIN 13 Y DEJAR ENCENDIDO A 2000MS; EN EL PIN 12 EN 100MS E INVERSA CONCLUSIÓN En conclusión es que al momento de que se programan los dos pines, en este caso el 13 y el 12, al principio es lento el proceso en el 13 y en el pin 12 es rápido ya que se maneja a un tiempo de 100ms o como se dice a 0.1s y de la misma manera al inverso.
  • 44. INSTRUMENTACIÓN VIRTUAL PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE IZQUIERDA A DERECHA ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 45. PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE IZQUIERDA A DERECHA OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 46. PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE IZQUIERDA A DERECHA DESARROLLO Fig. N°1: Se observa que el led´s enciende a un tiempo de 1 segundo, y se apaga al segundo a la vez para que encienda el segundo led, y así sucesivamente hasta llegar al quinto led pero de izquierda a derecha. Fig. Nº2: Diagrama elaborado en el flitzing. Fig. N°3: Se observa la codificación similar al C++ y también el cambio de los milisegundos que son de 1000ms en alto y 1000ms de bajo al igual que da un total de 1 segundo.
  • 47. PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE IZQUIERDA A DERECHA DESARROLLO CÓDIGO const int led1 = 13; const int led2 = 12; const int led3 = 8; const int led4 = 7; const int led5 = 4; void setup() { digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); digitalWrite(led2, HIGH); delay(1000); digitalWrite(led2, LOW); delay(1000); pinMode (led2, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); digitalWrite(led4, HIGH); delay(1000); digitalWrite(led4, LOW); delay(1000); pinMode (led4, OUTPUT); digitalWrite(led5, HIGH); delay(1000); digitalWrite(led5, LOW); delay(1000); pinMode (led5, OUTPUT); }
  • 48. PRÁCTICA 9: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE IZQUIERDA A DERECHA CONCLUSIÓN Observe lo que hace al momento de que se cambian los milisegundos en los altos y bajos, en este caso sería de 1000ms de alto y 1000ms de bajo, o como quien dice de un segundo. Observe también que al momento de hacer estos cambios de izquierda a derecha y de ahí sucesivamente empezar la misma frecuencia.
  • 49. INSTRUMENTACIÓN VIRTUAL PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 50. PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 51. PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA DESARROLLO Fig. N°1: Se observa que el led´s enciende a un tiempo de 1 segundo, y se apaga al segundo a la vez para que encienda el segundo led, y así sucesivamente hasta llegar al quinto led pero de derecha a izquierda. Fig. Nº2: Diagrama elaborado en el flitzing. Fig. N°3: Se observa la codificación similar al C++ y también el cambio de los milisegundos que son de 1000ms en alto y 1000ms de bajo al igual que da un total de 1 segundo.
  • 52. PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA DESARROLLO CÓDIGO const int led5 = 4; const int led4 = 7; const int led3 = 8; const int led2 = 12; const int led1 = 13; void setup() { pinMode(led5, OUTPUT); pinMode(led4, OUTPUT); pinMode(led3, OUTPUT); pinMode(led2, OUTPUT); pinMode(led1, OUTPUT); } void loop() { digitalWrite(led5, HIGH); digitalWrite(led4, HIGH); delay(1000); digitalWrite(led4, LOW); delay(1000); pinMode (led4, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); digitalWrite(led2, HIGH); delay(1000); digitalWrite(led2, LOW); delay(1000); pinMode (led2, OUTPUT); digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); }
  • 53. PRÁCTICA 10: REALIZAR CORRIMIENTO DE 5 LED´S DE LA SIGUIENTE FORMA: INICIANDO DE DERECHA A IZQUIERDA CONCLUSIÓN Observe lo que hace al momento de que se cambian los milisegundos en los altos y bajos, en este caso sería de 1000ms de alto y 1000ms de bajo, o como quien dice de un segundo. Observe también que al momento de hacer estos cambios de derecha a izquierda y de ahí sucesivamente empezar la misma frecuencia.
  • 54. INSTRUMENTACIÓN VIRTUAL PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 55. PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 56. PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED DESARROLLO Fig. N°1: Se observa que el led enciende a un tiempo de 1 segundo, y se apaga a la vez para que encienda el tercer led, y así hasta llegar al quinto led pero de izquierda y derecha. Fig. Nº2: Diagrama elaborado en el flitzing. Fig. N°3: Se observa la codificación similar al C++ y también el cambio de los milisegundos que son de 1000ms en alto y 1000ms de bajo al igual que da un total de 1 segundo.
  • 57. PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED DESARROLLO CÓDIGO int led = 13; int led2 = 8; int led3 = 4; void setup() { pinMode(led, OUTPUT); pinMode(led2,OUTPUT); pinMode(led3,OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(1000); digitalWrite(led, LOW); delay(1000); pinMode (led, OUTPUT); digitalWrite(led2, HIGH); delay(1000); digitalWrite(led2, LOW); delay(1000); pinMode (led2, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); }
  • 58. PRÁCTICA 11: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 1º LED, 3er LED Y 5º LED CONCLUSIÓN Observe lo que hace al momento de que se cambian los milisegundos en los altos y bajos, en este caso sería de 1000ms de alto y 1000ms de bajo, o como quien dice de un segundo. Observe también que al momento de hacer estos cambios de izquierda a derecha pero de manera en la cual solo encendiera los led´s 1,3 y 5; y de ahí sucesivamente empezar la misma frecuencia.
  • 59. INSTRUMENTACIÓN VIRTUAL PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 60. PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 61. PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED DESARROLLO Fig. N°1: Se observa que el led enciende a un tiempo de 1 segundo, y se apaga a la vez pero en esta ocasión empezando con una secuencia a partir del quinto led hacia el primero, o sea de derecha a izquierda, y como quien dice un led enciende, uno no, uno si, y uno no, hasta llegar al último. Fig. Nº2: Diagrama elaborado en el flitzing. Fig. N°5: Se observa la codificación similar al C++ y también el cambio de los milisegundos que son de 1000ms en alto y 1000ms de bajo al igual que da un total de 1 segundo.
  • 62. PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED DESARROLLO CÓDIGO int led = 4; int led2 = 8; int led3 = 13; void setup() { pinMode(led, OUTPUT); pinMode(led2,OUTPUT); pinMode(led3,OUTPUT); } void loop() { digitalWrite(led, HIGH); delay(1000); digitalWrite(led, LOW); delay(1000); pinMode (led, OUTPUT); digitalWrite(led2, HIGH); delay(1000); digitalWrite(led2, LOW); delay(1000); pinMode (led2, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); }
  • 63. PRÁCTICA#12: REALIZAR CORRIMIENTO DE 3 LED´S DE 5, DE LA SIGUIENTE FORMA: 5º LED, 3er LED Y 1º LED CONCLUSIÓN Observe lo que hace al momento de que se cambian los milisegundos en los altos y bajos, en este caso sería de 1000ms de alto y 1000ms de bajo, o como quien dice de un segundo. Observe también que al momento de hacer estos cambios de derecha a izquierda pero de manera en la cual solo encendiera los led´s 5, 3 y 1 o los pines 4, 8 y 12; y de ahí sucesivamente empezar la misma frecuencia.
  • 64. INSTRUMENTACIÓN VIRTUAL PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 65. PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 66. PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO Aquí como bien se dijo se empezaría desde la práctica 9 hasta llegar a la 12, pero en una sola, y con la misma frecuencia que en este caso de 1 segundo igual a 1000ms de tiempo en una de las prácticas. Práctica 9: De izquierda a derecha. Práctica 10: De derecha a izquierda. Práctica 11: De izquierda a derecha pero encendiendo los led´s 1, 3 y 5 o los pines 13, 8 y 4.
  • 67. PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO Práctica 12: De derecha a izquierda pero encendiendo los led´s 5, 3 y 1 o los pines 4, 8 y 13. Fig. Nº9: Diagrama elaborado en el flitzing. Fig. N°10: Se observa la codificación similar al C++ y también el cambio de frecuencia de los milisegundos que son de 1000ms en alto y 1000ms de bajo al igual que da un total de 1 segundo en las 4 prácticas.
  • 68. PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO Continuació n… CÓDIGO //Práctica 9 const int led1 = 13; const int led2 = 12; const int led3 = 8; const int led4 = 7; const int led5 = 4; void setup() { pinMode(led, OUTPUT); pinMode(led2, OUTPUT); pinMode(led3, OUTPUT); pinMode(led4, OUTPUT); pinMode(led5, OUTPUT); } Void loop () { digitalWrite(led1, HIGH); delay(1000); digitalWrite(led2, HIGH); delay(1000); digitalWrite(led2, LOW); delay(1000); pinMode (led2, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); digitalWrite(led4, HIGH); delay(1000); digitalWrite(led4, LOW); delay(1000); pinMode (led4, OUTPUT);
  • 69. PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO CÓDIGO digitalWrite(led5, HIGH); delay(1000); digitalWrite(led5, LOW); delay(1000); pinMode (led5, OUTPUT); //Práctica 10 digitalWrite(led5, HIGH); delay(1000); digitalWrite(led5, LOW); delay(1000); pinMode (led5, OUTPUT); digitalWrite(led4, HIGH); delay(1000); digitalWrite(led4, LOW); delay(1000); pinMode (led4, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); digitalWrite(led2, HIGH); delay(1000); digitalWrite(led2, LOW); delay(1000); pinMode (led2, OUTPUT); digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); } digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); //Práctica 11 digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); digitalWrite(led5, HIGH); delay(1000); digitalWrite(led5, LOW); delay(1000); pinMode (led5, OUTPUT); //Práctica 12 digitalWrite(led5, HIGH); delay(1000); digitalWrite(led5, LOW); delay(1000); pinMode (led5, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT);
  • 70. PRÁCTICA 13: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 CONCLUSIÓN Aprendí todo lo que puede hacer este sistema de programación ya que en este caso vi el cómo es posible juntar varios pasos en un solo programa y haciendo la separación por medio de comentarios para también dar la separación y no confundirse al momento en que se va realizando. Aunque como también pude ver, la frecuencia es de un segundo en cada paso, la velocidad viene dando lo mismo en el sentido que cada paso es rápido.
  • 71. INSTRUMENTACIÓN VIRTUAL PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 PERO DIFERENTE FRECUENCIA ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 72. PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 PERO, DIFERENTE FRECUENCIA OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C.
  • 73. PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO Aquí como bien se dijo se empezaría desde la práctica 9 hasta llegar a la 12, pero en una sola, y con la misma frecuencia que en este caso de 1500ms de alto y 150ms de bajo. Práctica 9: De izquierda a derecha. Práctica 10: De derecha a izquierda. PERO, DIFERENTE FRECUENCIA Práctica 11: De izquierda a derecha pero encendiendo los led´s 1, 3 y 5 o los pines 13, 8 y 4.
  • 74. PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO PERO, DIFERENTE FRECUENCIA Práctica 12: De derecha a izquierda pero encendiendo los led´s 5, 3 y 1 o los pines 4, 8 y 13. Fig. Nº9: Diagrama elaborado en el flitzing. Fig. N°18: Se observa la codificación similar al C++ y también el cambio de frecuencia de los milisegundos que son de 1500ms en alto y 150ms de bajo.
  • 75. PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 CÓDIGO //Práctica 9 const int led1 = 13; const int led2 = 12; const int led3 = 8; const int led4 = 7; const int led5 = 4; void setup() { pinMode(led, OUTPUT); pinMode(led2, OUTPUT); pinMode(led3, OUTPUT); pinMode(led4, OUTPUT); pinMode(led5, OUTPUT); } Void loop () { digitalWrite(led1, HIGH); delay(1500); digitalWrite(led2, HIGH); delay(1500); digitalWrite(led2, LOW); delay(150); pinMode (led2, OUTPUT); digitalWrite(led3, HIGH); delay(1500); digitalWrite(led3, LOW); delay(150); pinMode (led3, OUTPUT); digitalWrite(led4, HIGH); delay(1500); digitalWrite(led4, LOW); delay(150); pinMode (led4, OUTPUT); DESARROLLO PERO, DIFERENTE FRECUENCIA digitalWrite(led5, HIGH); delay(1500); digitalWrite(led5, LOW); delay(150); pinMode (led5, OUTPUT); //Práctica 10 digitalWrite(led5, HIGH); delay(1500); digitalWrite(led5, LOW); delay(150); pinMode (led5, OUTPUT); digitalWrite(led4, HIGH); delay(1500); digitalWrite(led4, LOW); delay(150); pinMode (led4, OUTPUT); digitalWrite(led3, HIGH); delay(1500); digitalWrite(led3, LOW); delay(150); pinMode (led3, OUTPUT); digitalWrite(led2, HIGH); delay(1500); digitalWrite(led2, LOW); delay(150); pinMode (led2, OUTPUT); digitalWrite(led1, HIGH); delay(1500); digitalWrite(led1, LOW); delay(150); pinMode (led1, OUTPUT); }
  • 76. PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO CÓDIGO digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); //Práctica 11 digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); digitalWrite(led5, HIGH); delay(1000); digitalWrite(led5, LOW); delay(1000); pinMode (led5, OUTPUT); //Práctica 12 digitalWrite(led5, HIGH); delay(1000); digitalWrite(led5, LOW); delay(1000); pinMode (led5, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); PERO, DIFERENTE FRECUENCIA digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT);
  • 77. PRÁCTICA 14: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 CONCLUSIÓN PERO, DIFERENTE FRECUENCIA Aprendí todo lo que puede hacer este sistema de programación ya que en este caso vi el cómo es posible juntar varios pasos en un solo programa y haciendo la separación por medio de comentarios para también dar la separación y no confundirse al momento en que se va realizando. Aunque como también pude ver, la frecuencia diferente en cada paso, la velocidad viene dando lo mismo en el sentido que cada paso es rápido.
  • 78. INSTRUMENTACIÓN VIRTUAL PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 PERO DEBEN DE PARPADEAR 10 VECES CADA LED ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 79. PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 PERO DEBEN DE PARPADEAR 10 VECES CADA LED OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C y también ver el cambio de cada led o los parpadeos de esos mismos.
  • 80. PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO Aquí como bien se dijo se empezaría desde la práctica 9 hasta llegar a la 12, pero en una sola y con diferente velocidad o tiempo y a la vez dándole a cada paso 10 parpadeos y de ahí pasar a la otra frecuencia, que en este caso tiene un alto de 1500ms de alto y 150ms de bajo (1 seg y medio de alto y 0.15 de seg. De bajo). Práctica 9: De izquierda a derecha. PERO DEBEN DE PARPADEAR 10 VECES CADA LED Práctica 10: De derecha a izquierda. Práctica 11: De izquierda a derecha pero encendiendo los led´s 1, 3 y 5 o los pines 13, 8 y 4.
  • 81. PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 Práctica 12: De derecha a izquierda pero encendiendo los led´s 5, 3 y 1 o los pines 4, 8 y 13. Fig. Nº9: Diagrama elaborado en el flitzing. DESARROLLO PERO DEBEN DE PARPADEAR 10 VECES CADA LED Fig. N°10: Se observa la codificación similar al C++ y también el cambio de frecuencia de los milisegundos que son de 1500ms en alto y 150ms de bajo al igual que da un total de 1 seg y medio de alto y 0.15 de seg. en bajo en las 4 prácticas. NOTA: En este caso para no poner la codificación larga puedes repetir el numero de veces a cada led y la otra forma seria usando el “for”.
  • 82. PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO PERO DEBEN DE PARPADEAR 10 VECES CADA LED Continuació n… NOTA: En cada led se le dará las veces de copiado de altas y bajas.
  • 83. PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 PERO DEBEN DE PARPADEAR 10 VECES CADA LED DESARROLLO CÓDIGO //Práctica 9 const int led1 = 13; const int led2 = 12; const int led3 = 8; const int led4 = 7; const int led5 = 4; void setup() { pinMode(led, OUTPUT); pinMode(led2, OUTPUT); pinMode(led3, OUTPUT); pinMode(led4, OUTPUT); pinMode(led5, OUTPUT); } Void loop () { //Led1 digitalWrite(led1, HIGH); delay(1500); //Led 2 digitalWrite(led2, HIGH); delay(1500); digitalWrite(led2, LOW); delay(150); pinMode (led2, OUTPUT); //Led 3 digitalWrite(led3, HIGH); delay(1500); digitalWrite(led3, LOW); delay(150); pinMode (led3, OUTPUT); digitalWrite(led4, HIGH); delay(1500); digitalWrite(led4, LOW); delay(150); pinMode (led4, OUTPUT); digitalWrite(led5, HIGH); delay(1500); digitalWrite(led5, LOW); delay(150); pinMode (led5, OUTPUT); //Práctica 10 digitalWrite(led5, HIGH); delay(1500); digitalWrite(led5, LOW); delay(150); pinMode (led5, OUTPUT); digitalWrite(led4, HIGH); delay(1500); digitalWrite(led4, LOW); delay(150); pinMode (led4, OUTPUT); digitalWrite(led3, HIGH); delay(1500); digitalWrite(led3, LOW); delay(150); pinMode (led3, OUTPUT); digitalWrite(led2, HIGH); delay(1500); digitalWrite(led2, LOW); delay(150); pinMode (led2, OUTPUT); digitalWrite(led1, HIGH); delay(1500); digitalWrite(led1, LOW); delay(150); pinMode (led1, OUTPUT); }
  • 84. PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 DESARROLLO CÓDIGO digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); //Práctica 11 digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); digitalWrite(led5, HIGH); delay(1000); digitalWrite(led5, LOW); delay(1000); pinMode (led5, OUTPUT); //Práctica 12 digitalWrite(led5, HIGH); delay(1000); digitalWrite(led5, LOW); delay(1000); pinMode (led5, OUTPUT); digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); PERO DEBEN DE PARPADEAR 10 VECES CADA LED digitalWrite(led3, HIGH); delay(1000); digitalWrite(led3, LOW); delay(1000); pinMode (led3, OUTPUT); NOTA: En cada led se le repite todo el procedimiento, por ejemplo cuando se pone el comentario por ejemplo; “//Led1 digitalWrite(led1, HIGH); delay(1000); digitalWrite(led1, LOW); delay(1000); pinMode (led1, OUTPUT); Repitiéndole 10 veces este paso hasta pasar al led2 y
  • 85. PRÁCTICA 15: REALIZAR LA UNIÓN DE TODAS LAS PRÁCTICAS A PARTIR DE LA PRÁCTICA 9 HASTA LA PRÁCTICA 12 CONCLUSIÓN PERO DEBEN DE PARPADEAR 10 VECES CADA LED Aprendí todo lo que puede hacer este sistema de programación ya que en este caso vi el cómo es posible juntar varios pasos en un solo programa y haciendo la separación por medio de comentarios para también dar la misma y no confundirse, pero como en esta ocasión en cada led tuvo su parpadeo de 10 veces para hacer el cambio a otra práctica en el momento en que se va realizando. Aunque como también pude ver, la frecuencia es de cambio de velocidad en los altos y bajos.
  • 86. INSTRUMENTACIÓN VIRTUAL “PRÁCTICA #16: ESTRELLA FUGAZ” ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 87. OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C y también ver el cambio de cada led o los parpadeos de esos mismos y conocer la función de una estrella fugaz por medio de los led´s. “PRÁCTICA #16: ESTRELLA FUGAZ”
  • 88. DESARROLLO Aquí la ilustración que se presenta es que tiene la función de mostrar una cierta cantidad de led´s o en este de caso de 11 led´s y hacer que se hagan que los primeros led´s enciendan con diferentes intensidades, o por decirse que el final de la estrella sea baja la intensidad. Fig. 1: Representa la imagen de los 11 led´s con diferentes intensidades, o sea de menor a mayor. “PRÁCTICA #16: ESTRELLA FUGAZ” Fig. 2: Se observa la codificación similar al C++. Fig. 3: Diagrama en flitzing.
  • 89. DESARROLLO CÓDIGO int pinArray [] = { 2,3,4,5,6,7,8,9,10,11,12 }; int controlLed = 13; int waitNextLed = 100; int tailLength = 4; int lineSize = 11; void setup() { int i; pinMode (controlLed, ); for (i=0; i< lineSize; i++) if (tailCounter == 0) { digitalWrite(pinArray[i-tailLength],LOW); } else if (tailCounter > 0) tailCounter--; } for (i=(lineSize-tailLength); i<lineSize; i++) { digitalWrite(pinArray[i],LOW); delay(waitNextLed); } } { pinMode(pinArray[i], OUTPUT); } } void loop() { int i; int tailCounter = tailLength; digitalWrite(controlLed, HIGH); for (i=0; i<lineSize; i++) { digitalWrite(pinArray[i],HIGH); delay(waitNextLed); “PRÁCTICA #16: ESTRELLA FUGAZ”
  • 90. CONCLUSIÓN “PRÁCTICA #16: ESTRELLA FUGAZ” Aprendí todo lo que puede hacer este sistema de programación ya que en este caso observe el cómo se pueden realizar nuevos sistemas de presentación que hay en el uso de la vida, como en este caso que es una estrella fugaz con su cambio de intensidades donde al final la luz se destellaba con menor intensidad y al principio es un destello mayor pero con una inicialización de derecha a izquierda.
  • 91. INSTRUMENTACIÓN VIRTUAL “PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA” ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 92. OBJETIVO “PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA” Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C y también ver el cambio de cada led o los parpadeos de esos mismos y conocer la función de una estrella fugaz por medio de los led´s en forma inversa.
  • 93. DESARROLLO Aquí la ilustración que se presenta es que tiene la función de mostrar una cierta cantidad de led´s o en este de caso de 11 led´s y hacer que se hagan que los primeros led´s enciendan con diferente intensidades, o por decirse que el final se similar a un rayo incandescente. Fig. 1: Representa la imagen de los 11 led´s con diferentes intensidades, o sea de menor a mayor pero de manera inversa. “PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA” Fig. 2: Se observa la codificación similar al C++. Fig. 3: Diagrama en flitzing.
  • 94. DESARROLLO CÓDIGO int pinArray [] = { 12,11,10,9,8,7,6,5,4,3,2 }; int controlLed = 13; int waitNextLed = 100; int tailLength = 4; int lineSize = 11; void setup() { int i; pinMode (controlLed, ); for (i=0; i< lineSize; i++) if (tailCounter == 0) { digitalWrite(pinArray[i-tailLength],LOW); } else if (tailCounter > 0) tailCounter--; } for (i=(lineSize-tailLength); i<lineSize; i++) { digitalWrite(pinArray[i],LOW); delay(waitNextLed); } } { pinMode(pinArray[i], OUTPUT); } } void loop() { int i; int tailCounter = tailLength; digitalWrite(controlLed, HIGH); for (i=0; i<lineSize; i++) { digitalWrite(pinArray[i],HIGH); delay(waitNextLed); “PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA”
  • 95. CONCLUSIÓN “PRÁCTICA #17: ESTRELLA FUGAZ DE MANERA INVERSA” Aprendí todo lo que puede hacer este sistema de programación ya que en este caso observe el cómo se pueden realizar nuevos sistemas de presentación que hay en el uso de la vida, como en este caso que es una estrella fugaz con su cambio de intensidades donde al final la luz se destellaba mas resplandeciente y al principio es un destello menor, dando una inicialización de izquierda a derecha.
  • 96. INSTRUMENTACIÓN VIRTUAL “PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTOS, PRÁCTICA 13 CON ESTRELLA FUGAZ” ELABORADO POR: ORTIZ MUÑOZ ERIKA DEL CARMEN PROFESOR: PÉREZ JUAREZ OMARTIN
  • 97. “PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ OBJETIVO Saber aprender a utilizar el Arduino Uno y a la vez también el saber programar y conocer la codificación de la misma, pero como también se sabe es la misma que se usa al programar en C++ o C, ver la dilatación de tiempo en la que genera cada paso hasta llegar a la estrella fugaz en un solo mando.
  • 98. DESARROLLO “PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ Aquí la ilustración que se presenta es que tiene la función de mostrar una cierta cantidad de led´s o en este de caso de 12 led´s y hacer que primero haga todo un proceso en un solo mando, empezando desde el encendido de led a partir de izquierda a derecha e inversamente, después que solo se enciendan los led´s que están en los pines 13, 8 y 4 e a la inversa, después nuevamente el proceso con velocidades diferentes y de ahí programado nuevamente con 10 parpadeos en cada led, para ahí finalizar con la estrella fugaz y a la inversa a la vez. Fig. 1: Representa la imagen de los 12 led´s, realizando todo el proceso desde el principio en un solo paso. Fig. 2: Se observa la codificación similar al C++.
  • 99. DESARROLLO “PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ Fig. 3: Diagrama en flitzing.
  • 100. DESARROLLO “PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ CÓDIGO int pinArray [] = {2,3,4,5,6,7,8,9,10,11,12 }; const int led = 13; const int led2 = 12; const int led3 = 8; const int led4 = 7; const int led5 = 4; int i; int controlLed = 13; int waitNextLed = 100; int tailLength = 4; int lineSize = 11; void setup() { pinMode(led, OUTPUT); pinMode(led2, OUTPUT); pinMode(led3, OUTPUT); pinMode(led4, OUTPUT); pinMode(led5, OUTPUT); pinMode (controlLed, OUTPUT); } *Empieza la parte de la Estrella fugaz pinMode (controlLed, OUTPUT); for (i=0; i< lineSize; i++) { pinMode(pinArray[i], OUTPUT); } { int i; int tailCounter = tailLength; digitalWrite(controlLed, HIGH); for (i=0; i<lineSize; i++) { digitalWrite(pinArray[i],HI GH); delay(waitNextLed); if (tailCounter == 0) { digitalWrite(pinArray[i-void loop() { //Practica 9 digitalWrite(led, HIGH); delay(1000); digitalWrite(led, LOW); delay(1000); pinMode(led, OUTPUT); digitalWrite(led2, HIGH); delay(1000); digitalWrite(led2, LOW); delay(1000); pinMode(led2, OUTPUT); digitalWrite(led3, HIGH); delay(1000); Sucesivamente hasta llegar a la práctica 13 else if (tailCounter > 0) tailCounter--; } for (i=(lineSize-tailLength); i<lineSize; i++) { digitalWrite(pinArr ay[i],LOW); delay(waitNextLed ); } } }
  • 101. “PRÁCTICA #18: COMBINACIÓN DE DOS ELEMENTO PRÁCTICA 13 CON ESTRELLA FUGAZ CONCLUSIÓN Aprendí todo lo que puede hacer este sistema de programación en un solo mando o programación sin la necesidad de hacer variedad de programas, simplemente que en este caso varia las variables y en el final fue que logre ver que por ejemplo en el pin 13, antes de realizar el proceso de la estrella fugaz, esta misma queda encendida porque ya no se declara la variable de que se apague.
