Este documento describe cómo insertar y modificar ilustraciones y formas en Microsoft Word. Explica cómo insertar imágenes prediseñadas, imágenes externas, formas geométricas y SmartArt. También cubre cómo cambiar el tamaño, estilo y posición de las imágenes y formas, y cómo organizar varias ilustraciones juntas.

1. TrabajandoconContenidoVisual
En este capítulo trataremos:
Insertar Ilustraciones
Formato de Imágenes
Barra de Dibujo
El poder del hombre es ilimitado cuando no está sujeto a
la pereza, y cuando confía en el feliz resultado de lo que
quiere con todas sus fuerzas.
ARNOLD

2. Microsoft Office Word 2010
Insertar Ilustraciones
Hay una vieja frase que dice... “una imagen vale más que mil palabras." Cuando se
trata de impresionar a su jefe y realizar documentos de calidad, el programa necesario
es invaluable, especialmente si le ayuda a comunicar un mensaje a su público. Aquí es
cuando las aplicaciones para ilustraciones de Word 2010 se hacen importantes.
Empaquetado con características nuevas, Word 2010 es una poderosa herramienta que
usted puede usar para crear documentos efectivos.
Insertar imágenes prediseñadas
Si hacemos clic en Imágenes prediseñadas aparece el panel lateral de
Imágenes prediseñadas, que puedes ver en esta imagen de al lado. En el
cuadro Buscar introduciremos las palabras que describan lo que buscamos, si lo
dejamos en blanco, aparecerán todas la imágenes disponibles.
Panel de Tareas
Permite buscar e insertar Imágenes. Se muestra automáticamente al hacer clic
en imágenes Prediseñadas.
A
B
C
D
2

3. A
B
C
D
Trabajando con Contenido Visual
CUADRO DE DIALOGO IMÁGENES PREDISEÑADAS
Buscar
Permite buscar un determinado gráfico, de la biblioteca de imágenes
prediseñadas. Ejemplo Escribir TIGRE y presionar Enter.
Buscar en la Galería del Equipo
Permite seleccionar las galerías en los cuáles posteriormente se van a
buscar las imágenes prediseñadas.
Imágenes Encontradas
Muestra las imágenes prediseñadas.
Imágenes prediseñadas de Office Online
Buscar y descargar imágenes de Internet
Paso a Paso: Insertar Imágenes Prediseñadas
Vamos a insertar una imagen prediseñada en un documento Word y
posteriormente le cambiaremos el tamaño y ajustaremos el texto que la rodea.
Estos son los pasos a seguir:
1. Abre un documento en blanco y digita lo siguiente =RAND(2), luego
pulsa la tecla Enter.
En la ficha Insertar, las galerías incluyen elementos diseñados para coordinar con la
apariencia general del documento. Puede utilizar estas galerías para insertar tablas,
encabezados, pies de página, listas, portadas y otros bloques de creación del documento.
Cuando crea imágenes, organigramas o diagramas, también se coordinan con la apariencia
actual de su documento.
Puede cambiar fácilmente el formato del texto seleccionado en el documento eligiendo una
apariencia para el texto seleccionado desde la galería de Estilos rápidos de la ficha Inicio.
También puede dar formato al texto directamente utilizando otros controles de la ficha
Inicio. La mayoría de los controles ofrecen la posibilidad de utilizar la apariencia del tema
actual o un formato que especifique directamente.
2. Coloca el punto de inserción donde queremos que se inserte la imagen,
para que veas mejor el efecto de ajustar texto conviene que insertes la
imagen en medio de un texto.
A continuación hacer clic en la pestaña Insertar y
Seleccionar la opción Imágenes prediseñadas.
3. En el cuadro Buscar texto
Escribir Computadoras
Hacer clic en el botón Buscar.
3

4. Microsoft Office Word 2010
4. Aparecerán varias imágenes prediseñadas, hacer clic en una de ellas y se
copiará en el documento Word, en la posición donde esté el punto de
inserción. Si la imagen no se encuentra en tu disco duro te solicitará que
introduzcas el disco de Microsoft Office para copiarla.
5. Para cambiar el tamaño de la imagen primero debemos seleccionarla
haciendo clic sobre ella. Aparecerá un marco en el contorno de la
imagen con unos círculos.
6. Coloca el cursor en el punto de la esquina inferior derecha y cuando tome
la forma de una doble flecha haz clic y arrastra hacia adentro sin soltar el
botón. Verás como aparecen unas líneas discontinuas que indican el
tamaño de la imagen. Cuando tenga el tamaño que quieras suelta el botón
del ratón y la imagen quedará reducida.
En la ficha Insertar, las galerías incluyen elementos diseñados para coordinar con la apariencia
general del documento. Puede utilizar estas galerías para insertar tablas, encabezados, pies de
página, listas, portadas y otros bloques de creación del documento. Cuando crea imágenes,
organigramas o diagramas, también se coordinan con la apariencia actual de su documento.
Puede cambiar fácilmente el formato del texto seleccionado en el documento
eligiendo una apariencia para el texto seleccionado desde la galería de Estilos rápidos de la
ficha Inicio. También puede dar formato al texto directamente utilizando otros controles de la
ficha Inicio. La mayoría de los controles ofrecen la posibilidad de utilizar la apariencia del tema
actual o un formato que especifique directamente.
7. Ahora vamos a ajustar el texto. Haz clic sobre la imagen.
Ve a la pestaña Formato.
Despliega el listado Ajuste del texto y selecciona el estilo Cuadrado.
4

5. Trabajando con Contenido Visual

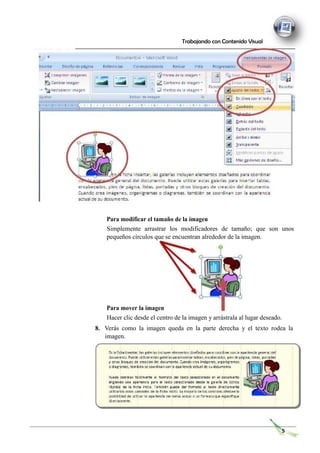

Para modificar el tamaño de la imagen
Simplemente arrastrar los modificadores de tamaño; que son unos
pequeños círculos que se encuentran alrededor de la imagen.
Para mover la imagen
Hacer clic desde el centro de la imagen y arrástrala al lugar deseado.
8. Verás como la imagen queda en la parte derecha y el texto rodea la
imagen.
5

6. Microsoft Office Word 2010

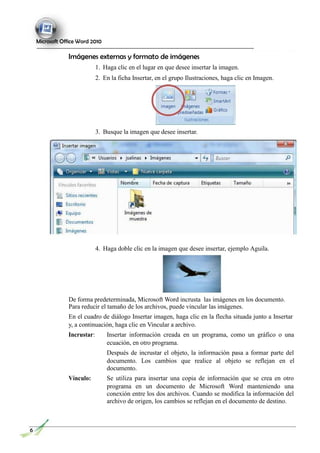

Imágenes externas y formato de imágenes
1. Haga clic en el lugar en que desee insertar la imagen.
2. En la ficha Insertar, en el grupo Ilustraciones, haga clic en Imagen.
3. Busque la imagen que desee insertar.
4. Haga doble clic en la imagen que desee insertar, ejemplo Aguila.
De forma predeterminada, Microsoft Word incrusta las imágenes en los documento.
Para reducir el tamaño de los archivos, puede vincular las imágenes.
En el cuadro de diálogo Insertar imagen, haga clic en la flecha situada junto a Insertar
y, a continuación, haga clic en Vincular a archivo.
Incrustar: Insertar información creada en un programa, como un gráfico o una
ecuación, en otro programa.
Después de incrustar el objeto, la información pasa a formar parte del
documento. Los cambios que realice al objeto se reflejan en el
documento.
Vínculo: Se utiliza para insertar una copia de información que se crea en otro
programa en un documento de Microsoft Word manteniendo una
conexión entre los dos archivos. Cuando se modifica la información del
archivo de origen, los cambios se reflejan en el documento de destino.
6

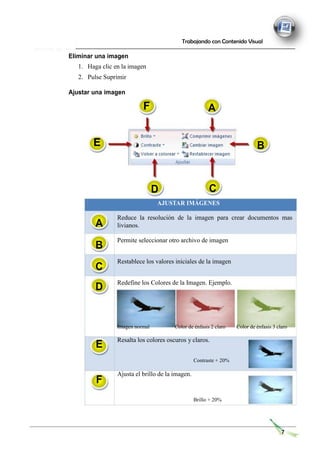

7. Eliminar una imagen
1. Haga clic en la imagen
2. Pulse Suprimir
Ajustar una imagen
Trabajando con Contenido Visual
A
B
D C
A
B
C
D
AJUSTAR IMÁGENES
Reduce la resolución de la imagen para crear documentos mas
livianos.
Permite seleccionar otro archivo de imagen
Restablece los valores iniciales de la imagen
Redefine los Colores de la Imagen. Ejemplo.
E
F
Imagen normal Color de énfasis 2 claro Color de énfasis 3 claro
Resalta los colores oscuros y claros.
Contraste + 20%
Ajusta el brillo de la imagen.
Brillo + 20%
7
F
E

8. Microsoft Office Word 2010
Estilos de Imagen
A B
C
A
D
ESTILO DE IMÁGENES
Estilos y formatos para Bordes de Imágenes. Ejemplo.
B
Rectángulo bordes suaves Ovalo bordes suaves Mate grueso negro
Adapta la Imagen a una forma particular. Ejemplos.
Elipse Recorta rectángulo esquina diagonal Corazón
8

9. C
Trabajando con Contenido Visual

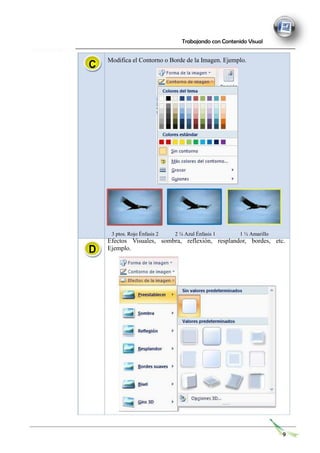

Modifica el Contorno o Borde de la Imagen. Ejemplo.
D
3 ptos. Rojo Énfasis 2 2 ¼ Azul Énfasis 1 1 ½ Amarillo
Efectos Visuales, sombra, reflexión, resplandor, bordes, etc.
Ejemplo.
9

10. Microsoft Office Word 2010
Bisel Círculo – Giro 3D Resplandor Color Énfasis 2, 8p. Reflexión Reflejo medio con
Fuera del eje 2 izquierda Giro 3D Perspectiva ext. Derecha Giro 3D Persp. contraste izq

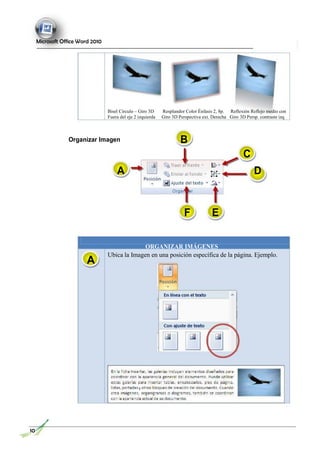

Organizar Imagen B
C
A D
F E
ORGANIZAR IMÁGENES
Ubica la Imagen en una posición específica de la página. Ejemplo.
10
A

11. B
Trabajando con Contenido Visual
Organiza las Imágenes para que una esté encima o debajo de otra.
C
Alinea las imágenes una respecto de otra.
D
Asocia las imágenes para que se comporten como una sola.
E
Permite girar las Imágenes.
Normal 90° derecha 90° izquierda Vertical Horizontal
11

12. Microsoft Office Word 2010

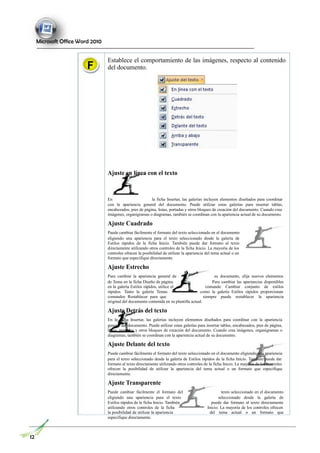

F
Establece el comportamiento de las imágenes, respecto al contenido
del documento.
Ajuste en línea con el texto
En la ficha Insertar, las galerías incluyen elementos diseñados para coordinar
con la apariencia general del documento. Puede utilizar estas galerías para insertar tablas,
encabezados, pies de página, listas, portadas y otros bloques de creación del documento. Cuando crea
imágenes, organigramas o diagramas, también se coordinan con la apariencia actual de su documento.
Ajuste Cuadrado
Puede cambiar fácilmente el formato del texto seleccionado en el documento
eligiendo una apariencia para el texto seleccionado desde la galería de
Estilos rápidos de la ficha Inicio. También puede dar formato al texto
directamente utilizando otros controles de la ficha Inicio. La mayoría de los
controles ofrecen la posibilidad de utilizar la apariencia del tema actual o un
formato que especifique directamente.
Ajuste Estrecho
Para cambiar la apariencia general de su documento, elija nuevos elementos
de Tema en la ficha Diseño de página. Para cambiar las apariencias disponibles
en la galería Estilos rápidos, utilice el comando Cambiar conjunto de estilos
rápidos. Tanto la galería Temas como la galería Estilos rápidos proporcionan
comandos Restablecer para que siempre puede restablecer la apariencia
original del documento contenida en su plantilla actual.
Ajuste Detrás del texto
En la ficha Insertar, las galerías incluyen elementos diseñados para coordinar con la apariencia
general del documento. Puede utilizar estas galerías para insertar tablas, encabezados, pies de página,
listas, portadas y otros bloques de creación del documento. Cuando crea imágenes, organigramas o
diagramas, también se coordinan con la apariencia actual de su documento.
Ajuste Delante del texto
Puede cambiar fácilmente el formato del texto seleccionado en el documento eligiendo una apariencia
para el texto seleccionado desde la galería de Estilos rápidos de la ficha Inicio. También puede dar
formato al texto directamente utilizando otros controles de la ficha Inicio. La mayoría de los controles
ofrecen la posibilidad de utilizar la apariencia del tema actual o un formato que especifique
directamente.
Ajuste Transparente
Puede cambiar fácilmente el formato del texto seleccionado en el documento
eligiendo una apariencia para el texto seleccionado desde la galería de
Estilos rápidos de la ficha Inicio. También puede dar formato al texto directamente
utilizando otros controles de la ficha Inicio. La mayoría de los controles ofrecen
la posibilidad de utilizar la apariencia del tema actual o un formato que
especifique directamente.
12

13. Trabajando con Contenido Visual

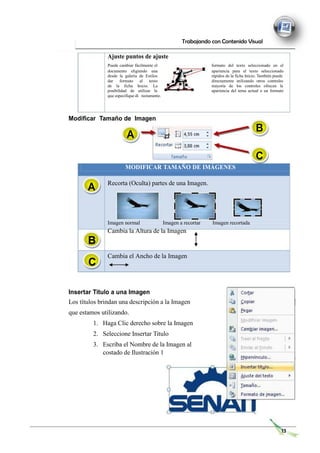

Ajuste puntos de ajuste
Puede cambiar fácilmente el formato del texto seleccionado en el
documento eligiendo una apariencia para el texto seleccionado
desde la galería de Estilos rápidos de la ficha Inicio. También puede
dar formato al texto directamente utilizando otros controles
de la ficha Inicio. La mayoría de los controles ofrecen la
posibilidad de utilizar la apariencia del tema actual o un formato
que especifique di rectamente.
Modificar Tamaño de Imagen
A
B
C
MODIFICAR TAMAÑO DE IMÁGENES
A Recorta (Oculta) partes de una Imagen.
Imagen normal Imagen a recortar Imagen recortada
Cambia la Altura de la Imagen
Cambia el Ancho de la Imagen
Insertar Titulo a una Imagen
Los títulos brindan una descripción a la Imagen
que estamos utilizando.
1. Haga Clic derecho sobre la Imagen
2. Seleccione Insertar Titulo
3. Escriba el Nombre de la Imagen al
costado de Ilustración 1
13
B
C

14. Microsoft Office Word 2010
Lo interesante de esta opción es que puede generar un índice de lustraciones, a través
de la ficha referencias y el grupo Títulos.
Titulo de la Ilustración Página en que se Ubica
Ilustración 1 Logo Senati 10
Insertar Formas
Puede agregar una forma al documento de 2010 Microsoft Office system o
combinar varias formas para elaborar un dibujo o una forma más compleja. Entre
las formas que hay disponibles se incluyen líneas, figuras geométricas básicas,
flechas, formas de ecuación, formas para diagramas de flujo, estrellas, cintas y
llamadas.
Después de agregar una o más formas, puede agregarles texto, viñetas,
numeración y estilos rápidos.
A
B
C
D
14

15. A
B
C
D
E
F
G
H
Trabajando con Contenido Visual
E
F
G
CUADRO DE DIALOGO INSERTAR FORMAS
Formas recientemente utilizadas.
Líneas rectas, curvas y a Mano Alzada
Rectángulo, Círculos, Cilindros, Cubos, Corazón y otras formas
Flechas Rectas y Curvas, en Angulo Recto, etc…
Formas usadas en Diagramas de Flujo
Formas Utilizadas para describir elementos.
Formas para Rotular y Anunciar algunos Datos
Inserta un rectángulo para agrupar diferentes formas y que se
comporten como uno solo.
Paso a Paso: Insertar formas
En un archivo en blanco realizar lo siguiente
1. Inserte un lienzo de dibujo.
En la ficha Insertar, en el grupo Ilustraciones, haga clic en Formas y, a
continuación, haga clic en Nuevo lienzo de dibujo.
15

16. Microsoft Office Word 2010
2. En Herramientas de dibujo, en la ficha Formato, en el grupo Insertar
formas, haga clic en el botón Más .
3. Haga clic en la forma que desee, haga clic en cualquier lugar del documento
y, a continuación, arrastre para colocar la forma.
Para crear un cuadrado o un círculo perfectos (o restringir las dimensiones
de otras formas), presione la tecla SHIFT y manténgala presionada mientras
arrastra.
Actividad
Realizar los siguientes diseños con Formas
CICLO DEMING FLUJO DE DATOS DE UNA
COMPUTADORA
16

17. Trabajando con Contenido Visual

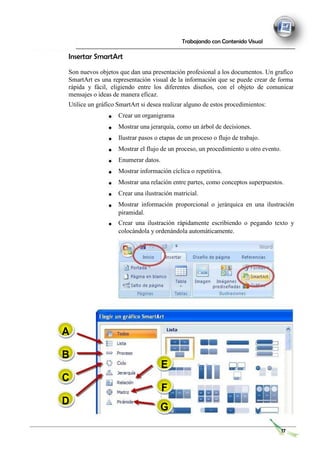

Insertar SmartArt
Son nuevos objetos que dan una presentación profesional a los documentos. Un grafico
SmartArt es una representación visual de la información que se puede crear de forma
rápida y fácil, eligiendo entre los diferentes diseños, con el objeto de comunicar
mensajes o ideas de manera eficaz.
Utilice un gráfico SmartArt si desea realizar alguno de estos procedimientos:
Crear un organigrama
Mostrar una jerarquía, como un árbol de decisiones.
Ilustrar pasos o etapas de un proceso o flujo de trabajo.
Mostrar el flujo de un proceso, un procedimiento u otro evento.
Enumerar datos.
Mostrar información cíclica o repetitiva.
Mostrar una relación entre partes, como conceptos superpuestos.
Crear una ilustración matricial.
Mostrar información proporcional o jerárquica en una ilustración
piramidal.
Crear una ilustración rápidamente escribiendo o pegando texto y
colocándola y ordenándola automáticamente.
A
B
C
D
E
F
G
17

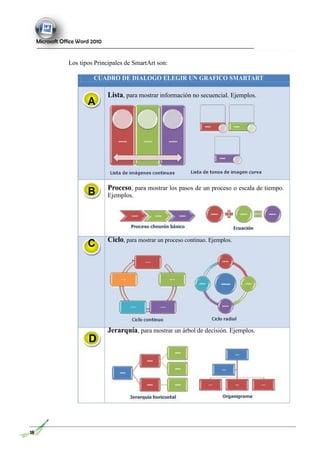

18. Microsoft Office Word 2010
Los tipos Principales de SmartArt son:
CUADRO DE DIALOGO ELEGIR UN GRAFICO SMARTART
A
Lista, para mostrar información no secuencial. Ejemplos.
B Proceso, para mostrar los pasos de un proceso o escala de tiempo.
Ejemplos.
C Ciclo, para mostrar un proceso continuo. Ejemplos.
Jerarquía, para mostrar un árbol de decisión. Ejemplos.
18
D

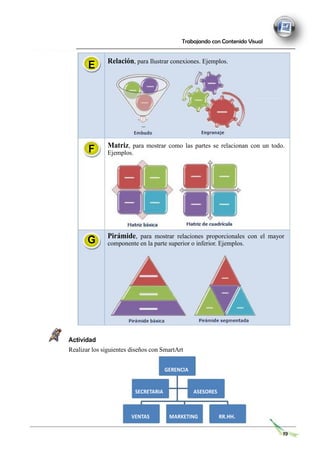

19. E
Trabajando con Contenido Visual
Relación, para Ilustrar conexiones. Ejemplos.
F Matriz, para mostrar como las partes se relacionan con un todo.
Ejemplos.
G Pirámide, para mostrar relaciones proporcionales con el mayor
componente en la parte superior o inferior. Ejemplos.
Actividad
Realizar los siguientes diseños con SmartArt
GERENCIA
SECRETARIA ASESORES
VENTAS MARKETING RR.HH.
19
1111

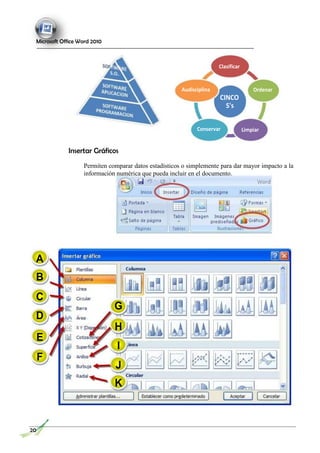

20. Microsoft Office Word 2010
Clasificar
Audisciplina
CINCO
S's
Conservar
Ordenar
Limpiar
Insertar Gráficos
Permiten comparar datos estadísticos o simplemente para dar mayor impacto a la
información numérica que pueda incluir en el documento.
A
B
C
D
G
H
E
F
I
J
K
20

21. A
Trabajando con Contenido Visual

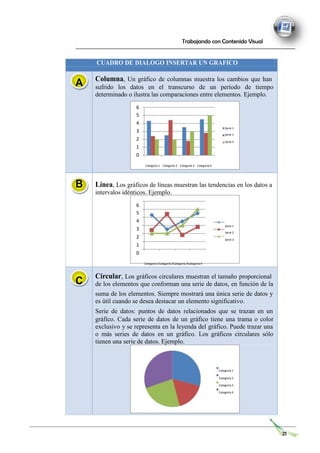

CUADRO DE DIALOGO INSERTAR UN GRAFICO
Columna, Un gráfico de columnas muestra los cambios que han
sufrido los datos en el transcurso de un período de tiempo
determinado o ilustra las comparaciones entre elementos. Ejemplo.
6
5
4
3
2
1
0
Serie 1
Serie 2
Serie 3
B
Categoría 1 Categoría 2 Categoría 3 Categoría 4
Línea, Los gráficos de líneas muestran las tendencias en los datos a
intervalos idénticos. Ejemplo.
6
5
4
3
2
1
0
Serie 1
Serie 2
Serie 3
C
Categoría 1Categoría 2Categoría 3Categoría 4
Circular, Los gráficos circulares muestran el tamaño proporcional
de los elementos que conforman una serie de datos, en función de la
suma de los elementos. Siempre mostrará una única serie de datos y
es útil cuando se desea destacar un elemento significativo.
Serie de datos: puntos de datos relacionados que se trazan en un
gráfico. Cada serie de datos de un gráfico tiene una trama o color
exclusivo y se representa en la leyenda del gráfico. Puede trazar una
o más series de datos en un gráfico. Los gráficos circulares sólo
tienen una serie de datos. Ejemplo.
Categoría 1
Categoría 2
Categoría 3
Categoría 4
21

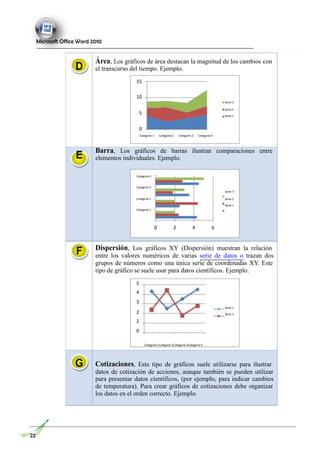

22. Microsoft Office Word 2010
D
Área, Los gráficos de área destacan la magnitud de los cambios con
el transcurso del tiempo. Ejemplo.
15
10
Serie 3
5
0
Categoría 1 Categoría 2 Categoría 3 Categoría 4
Serie 2
Serie 1
E
Barra, Los gráficos de barras ilustran comparaciones entre
elementos individuales. Ejemplo.
Categoría 4
Categoría 3
Serie 3
Categoría 2
Categoría 1
Serie 2
Serie 1
F
0 2 4 6
Dispersión, Los gráficos XY (Dispersión) muestran la relación
entre los valores numéricos de varias serie de datos o trazan dos
grupos de números como una única serie de coordenadas XY. Este
tipo de gráfico se suele usar para datos científicos. Ejemplo.
5
4
3
Serie 1
2
1
0
Serie 2
G
Categoría 1Categoría 2Categoría 3Categoría 4
Cotizaciones, Este tipo de gráficos suele utilizarse para ilustrar
datos de cotización de acciones, aunque también se pueden utilizar
para presentar datos científicos, (por ejemplo, para indicar cambios
de temperatura). Para crear gráficos de cotizaciones debe organizar
los datos en el orden correcto. Ejemplo.
22

23. 1
Categoría
2 Categoría
6
5
4
3
2
1
0
Trabajando con Contenido Visual
Serie 1
Serie 2
Serie 3
H
Categoría 1 Categoría 2 Categoría 3 Categoría 4

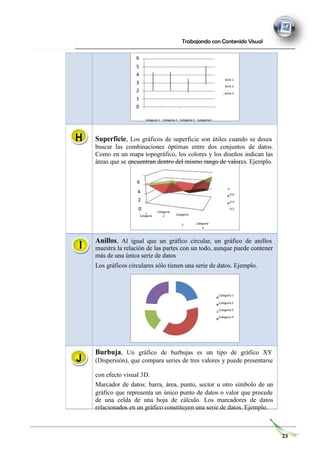

Superficie, Los gráficos de superficie son útiles cuando se desea
buscar las combinaciones óptimas entre dos conjuntos de datos.
Como en un mapa topográfico, los colores y los diseños indican las
áreas que se encuentran dentro del mismo rango de valores. Ejemplo.
6
4
2
0
Categoría
3 Categoría
4
4-6
2-4
0-2
I
J
Anillos, Al igual que un gráfico circular, un gráfico de anillos
muestra la relación de las partes con un todo, aunque puede contener
más de una única serie de datos
Los gráficos circulares sólo tienen una serie de datos. Ejemplo.
Categoría 1
Categoría 2
Categoría 3
Categoría 4
Burbuja, Un gráfico de burbujas es un tipo de gráfico XY
(Dispersión), que compara series de tres valores y puede presentarse
con efecto visual 3D.
Marcador de datos: barra, área, punto, sector u otro símbolo de un
gráfico que representa un único punto de datos o valor que procede
de una celda de una hoja de cálculo. Los marcadores de datos
relacionados en un gráfico constituyen una serie de datos. Ejemplo.
23

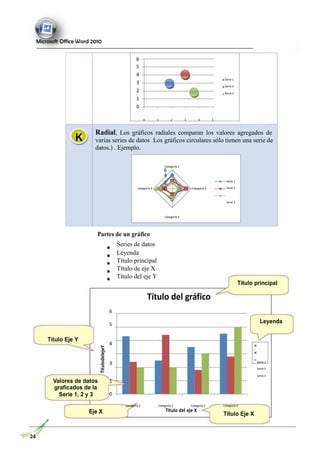

24. TítulodelejeY
6
Microsoft Office Word 2010
6
5
4
3
2
1
0
Serie 1
Serie 2
Serie 3
K
0 1 2 3 4 5
Radial, Los gráficos radiales comparan los valores agregados de
varias series de datos Los gráficos circulares sólo tienen una serie de
datos.) . Ejemplo.
Categoría 1
4
Categoría 4
2
0 Categoría 2
Serie 1
Serie 2
Serie 3
Categoría 3
Partes de un gráfico
Series de datos
Leyenda
Título principal
Título de eje X
Título del eje Y
Título principal
Título del gráfico
6
5
Leyenda
Título Eje Y
4
3 Serie 1
Serie 2
Serie 3
Valores de datos
graficados de la
Serie 1, 2 y 3
1
0
Categoría 1 Categoría 2 Categoría 3 Categoría 4
Eje X Título del eje X
Título Eje X
24

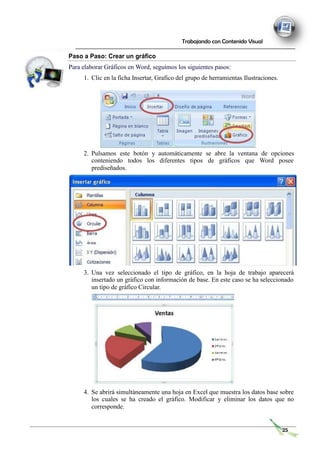

25. Trabajando con Contenido Visual
Paso a Paso: Crear un gráfico
Para elaborar Gráficos en Word, seguimos los siguientes pasos:
1. Clic en la ficha Insertar, Grafico del grupo de herramientas Ilustraciones.
2. Pulsamos este botón y automáticamente se abre la ventana de opciones
conteniendo todos los diferentes tipos de gráficos que Word posee
prediseñados.
3. Una vez seleccionado el tipo de gráfico, en la hoja de trabajo aparecerá
insertado un gráfico con información de base. En este caso se ha seleccionado
un tipo de gráfico Circular.
4. Se abrirá simultáneamente una hoja en Excel que muestra los datos base sobre
los cuales se ha creado el gráfico. Modificar y eliminar los datos que no
corresponde.
25

26. Microsoft Office Word 2010

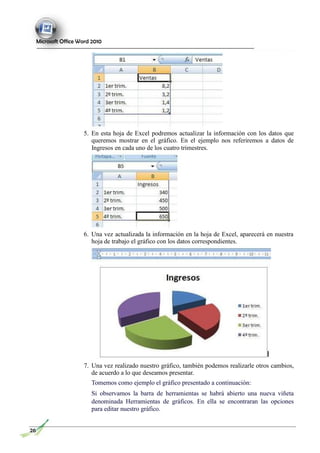

5. En esta hoja de Excel podremos actualizar la información con los datos que
queremos mostrar en el gráfico. En el ejemplo nos referiremos a datos de
Ingresos en cada uno de los cuatro trimestres.
6. Una vez actualizada la información en la hoja de Excel, aparecerá en nuestra
hoja de trabajo el gráfico con los datos correspondientes.
7. Una vez realizado nuestro gráfico, también podemos realizarle otros cambios,
de acuerdo a lo que deseamos presentar.
Tomemos como ejemplo el gráfico presentado a continuación:
Si observamos la barra de herramientas se habrá abierto una nueva viñeta
denominada Herramientas de gráficos. En ella se encontraran las opciones
para editar nuestro gráfico.
26

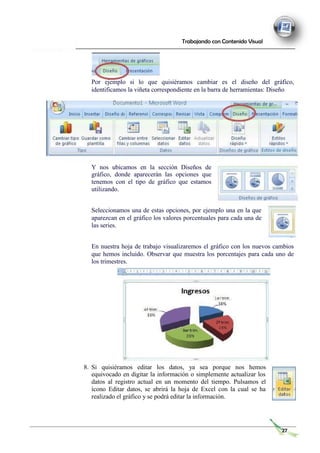

27. Trabajando con Contenido Visual
Por ejemplo si lo que quisiéramos cambiar es el diseño del gráfico,
identificamos la viñeta correspondiente en la barra de herramientas: Diseño
Y nos ubicamos en la sección Diseños de
gráfico, donde aparecerán las opciones que
tenemos con el tipo de gráfico que estamos
utilizando.
Seleccionamos una de estas opciones, por ejemplo una en la que
aparezcan en el gráfico los valores porcentuales para cada una de
las series.
En nuestra hoja de trabajo visualizaremos el gráfico con los nuevos cambios
que hemos incluido. Observar que muestra los porcentajes para cada uno de
los trimestres.
8. Si quisiéramos editar los datos, ya sea porque nos hemos
equivocado en digitar la información o simplemente actualizar los
datos al registro actual en un momento del tiempo. Pulsamos el
ícono Editar datos, se abrirá la hoja de Excel con la cual se ha
realizado el gráfico y se podrá editar la información.
27

28. Mlls.Soles
Sucursales
Microsoft Office Word 2010

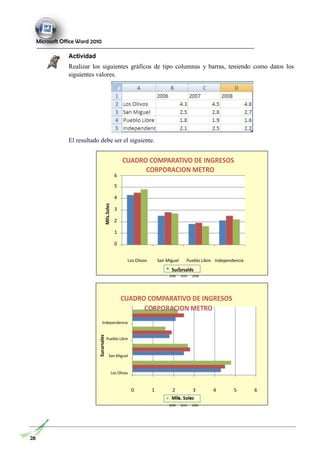

Actividad
Realizar los siguientes gráficos de tipo columnas y barras, teniendo como datos los
siguientes valores.
El resultado debe ser el siguiente.
CUADRO COMPARATIVO DE INGRESOS
6
5
4
3
2
1
0
CORPORACION METRO
Los Olivos San Miguel Pueblo Libre Independencia
Sucursales
2006 2010 2008
CUADRO COMPARATIVO DE INGRESOS
CORPORACION METRO
Independencia
Pueblo Libre
San Miguel
Los Olivos
0 1 2 3 4 5 6
Mlls. Soles
2008 2010 2006
28

29. Trabajando con Contenido Visual

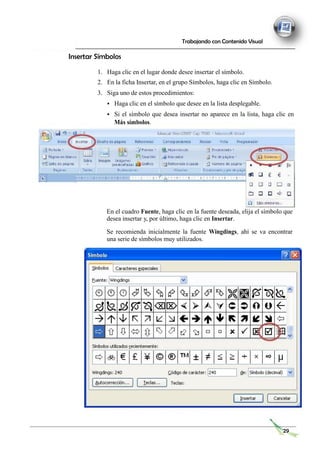

Insertar Símbolos
1. Haga clic en el lugar donde desee insertar el símbolo.
2. En la ficha Insertar, en el grupo Símbolos, haga clic en Símbolo.
3. Siga uno de estos procedimientos:
 Haga clic en el símbolo que desee en la lista desplegable.
 Si el símbolo que desea insertar no aparece en la lista, haga clic en
Más símbolos.
En el cuadro Fuente, haga clic en la fuente deseada, elija el símbolo que
desea insertar y, por último, haga clic en Insertar.
Se recomienda inicialmente la fuente Wingdings, ahí se va encontrar
una serie de símbolos muy utilizados.
29

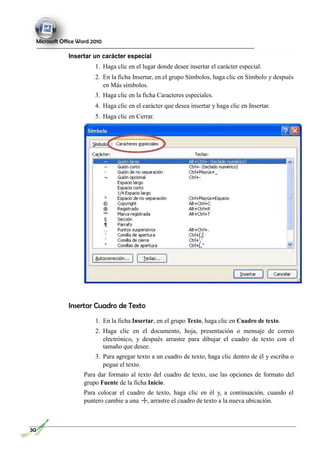

30. Microsoft Office Word 2010
Insertar un carácter especial
1. Haga clic en el lugar donde desee insertar el carácter especial.
2. En la ficha Insertar, en el grupo Símbolos, haga clic en Símbolo y después
en Más símbolos.
3. Haga clic en la ficha Caracteres especiales.
4. Haga clic en el carácter que desea insertar y haga clic en Insertar.
5. Haga clic en Cerrar.
Insertar Cuadro de Texto
1. En la ficha Insertar, en el grupo Texto, haga clic en Cuadro de texto.
2. Haga clic en el documento, hoja, presentación o mensaje de correo
electrónico, y después arrastre para dibujar el cuadro de texto con el
tamaño que desee.
3. Para agregar texto a un cuadro de texto, haga clic dentro de él y escriba o
pegue el texto.
Para dar formato al texto del cuadro de texto, use las opciones de formato del
grupo Fuente de la ficha Inicio.
Para colocar el cuadro de texto, haga clic en él y, a continuación, cuando el
puntero cambie a una , arrastre el cuadro de texto a la nueva ubicación.
30

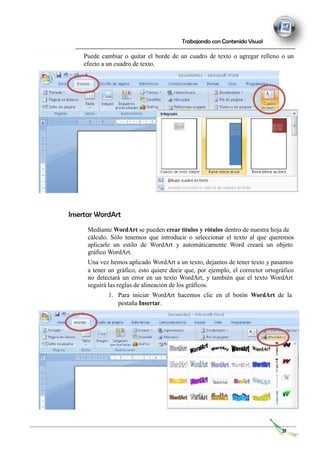

31. Trabajando con Contenido Visual
Puede cambiar o quitar el borde de un cuadro de texto o agregar relleno o un
efecto a un cuadro de texto.
Insertar WordArt
Mediante WordArt se pueden crear títulos y rótulos dentro de nuestra hoja de
cálculo. Sólo tenemos que introducir o seleccionar el texto al que queremos
aplicarle un estilo de WordArt y automáticamente Word creará un objeto
gráfico WordArt.
Una vez hemos aplicado WordArt a un texto, dejamos de tener texto y pasamos
a tener un gráfico, esto quiere decir que, por ejemplo, el corrector ortográfico
no detectará un error en un texto WordArt, y también que el texto WordArt
seguirá las reglas de alineación de los gráficos.
1. Para iniciar WordArt hacemos clic en el botón WordArt de la
pestaña Insertar.
31

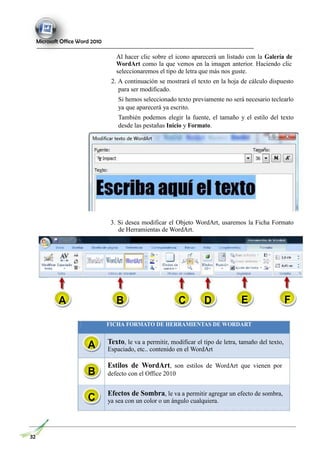

32. Microsoft Office Word 2010
Al hacer clic sobre el icono aparecerá un listado con la Galería de
WordArt como la que vemos en la imagen anterior. Haciendo clic
seleccionaremos el tipo de letra que más nos guste.
2. A continuación se mostrará el texto en la hoja de cálculo dispuesto
para ser modificado.
Si hemos seleccionado texto previamente no será necesario teclearlo
ya que aparecerá ya escrito.
También podemos elegir la fuente, el tamaño y el estilo del texto
desde las pestañas Inicio y Formato.
3. Si desea modificar el Objeto WordArt, usaremos la Ficha Formato
de Herramientas de WordArt.
A B C D E F
FICHA FORMATO DE HERRAMIENTAS DE WORDART
A
B
C
Texto, le va a permitir, modificar el tipo de letra, tamaño del texto,
Espaciado, etc.. contenido en el WordArt
Estilos de WordArt, son estilos de WordArt que vienen por
defecto con el Office 2010
Efectos de Sombra, le va a permitir agregar un efecto de sombra,
ya sea con un color o un ángulo cualquiera.
32

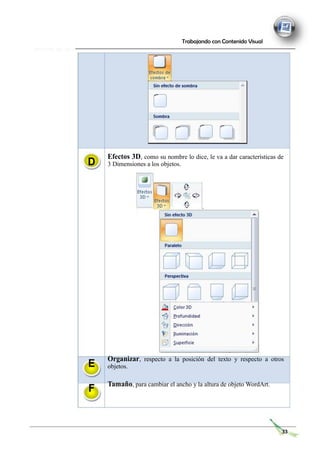

33. Trabajando con Contenido Visual
D
Efectos 3D, como su nombre lo dice, le va a dar características de
3 Dimensiones a los objetos.
E
F
Organizar, respecto a la posición del texto y respecto a otros
objetos.
Tamaño, para cambiar el ancho y la altura de objeto WordArt.
33

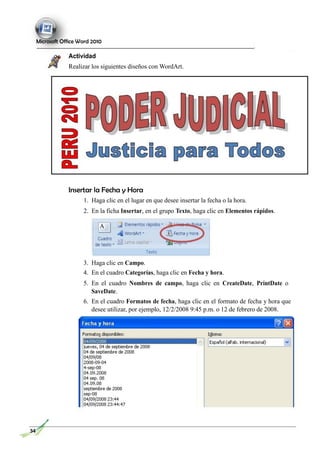

34. Microsoft Office Word 2010
Actividad
Realizar los siguientes diseños con WordArt.
Insertar la Fecha y Hora
1. Haga clic en el lugar en que desee insertar la fecha o la hora.
2. En la ficha Insertar, en el grupo Texto, haga clic en Elementos rápidos.
3. Haga clic en Campo.
4. En el cuadro Categorías, haga clic en Fecha y hora.
5. En el cuadro Nombres de campo, haga clic en CreateDate, PrintDate o
SaveDate.
6. En el cuadro Formatos de fecha, haga clic en el formato de fecha y hora que
desee utilizar, por ejemplo, 12/2/2008 9:45 p.m. o 12 de febrero de 2008.
34

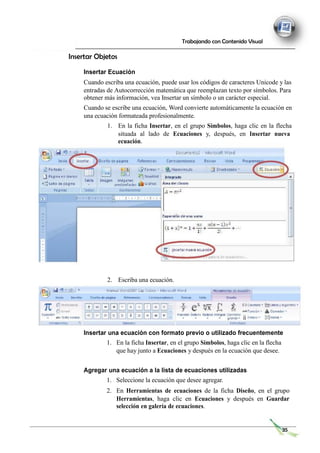

35. Trabajando con Contenido Visual
Insertar Objetos
Insertar Ecuación
Cuando escriba una ecuación, puede usar los códigos de caracteres Unicode y las
entradas de Autocorrección matemática que reemplazan texto por símbolos. Para
obtener más información, vea Insertar un símbolo o un carácter especial.
Cuando se escribe una ecuación, Word convierte automáticamente la ecuación en
una ecuación formateada profesionalmente.
1. En la ficha Insertar, en el grupo Símbolos, haga clic en la flecha
situada al lado de Ecuaciones y, después, en Insertar nueva
ecuación.
2. Escriba una ecuación.
Insertar una ecuación con formato previo o utilizado frecuentemente
1. En la ficha Insertar, en el grupo Símbolos, haga clic en la flecha
que hay junto a Ecuaciones y después en la ecuación que desee.
Agregar una ecuación a la lista de ecuaciones utilizadas
1. Seleccione la ecuación que desee agregar.
2. En Herramientas de ecuaciones de la ficha Diseño, en el grupo
Herramientas, haga clic en Ecuaciones y después en Guardar
selección en galería de ecuaciones.
35

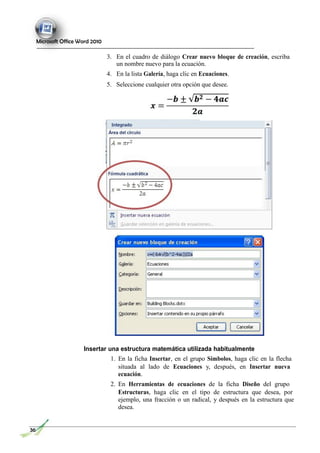

36. Microsoft Office Word 2010
3. En el cuadro de diálogo Crear nuevo bloque de creación, escriba
un nombre nuevo para la ecuación.
4. En la lista Galería, haga clic en Ecuaciones.
5. Seleccione cualquier otra opción que desee.
Insertar una estructura matemática utilizada habitualmente
1. En la ficha Insertar, en el grupo Símbolos, haga clic en la flecha
situada al lado de Ecuaciones y, después, en Insertar nueva
ecuación.
2. En Herramientas de ecuaciones de la ficha Diseño del grupo
Estructuras, haga clic en el tipo de estructura que desea, por
ejemplo, una fracción o un radical, y después en la estructura que
desea.
36

37. Trabajando con Contenido Visual
3. Si la estructura contiene marcadores de posición, haga clic en ellos
y escriba los números o los símbolos que desea. Los marcadores de
posición son unos cuadros pequeños y punteados que se muestran
en la ecuación. .
Barra de Herramientas Dibujo
La barra de herramientas Dibujo no está disponible en la mayoría de los
programas de 2010 Microsoft Office system.
La cinta de opciones, que es un componente de la Interfaz de usuario de
Microsoft Office Fluent, reemplaza la barra de herramientas Dibujo así como
otras barras de herramientas y menús en algunos programas de versión Office
2010.
La cinta de opciones se ha diseñado para que ayude a buscar rápidamente los
comandos necesarios para llevar a cabo una tarea. Los comandos están
organizados en grupos locales bajo fichas, como el grupo Portapapeles en la
ficha Inicio. Cada ficha está relacionada con un tipo de actividad, como escribir o
diseñar una página. Para lograr una mayor claridad, algunas fichas aparecen
únicamente cuando son necesarias.
Por ejemplo, la ficha Herramientas de dibujo aparece únicamente cuando se
selecciona una forma, una línea u otro objeto de dibujo (objeto de dibujo:
cualquier gráfico que dibuje o inserte, que se puede cambiar y mejorar. Objetos
37

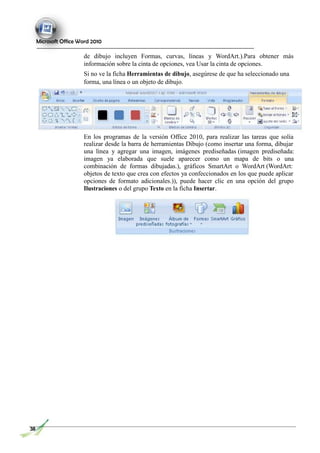

38. Microsoft Office Word 2010
de dibujo incluyen Formas, curvas, líneas y WordArt.).Para obtener más
información sobre la cinta de opciones, vea Usar la cinta de opciones.
Si no ve la ficha Herramientas de dibujo, asegúrese de que ha seleccionado una
forma, una línea o un objeto de dibujo.
En los programas de la versión Office 2010, para realizar las tareas que solía
realizar desde la barra de herramientas Dibujo (como insertar una forma, dibujar
una línea y agregar una imagen, imágenes prediseñadas (imagen prediseñada:
imagen ya elaborada que suele aparecer como un mapa de bits o una
combinación de formas dibujadas.), gráficos SmartArt o WordArt (WordArt:
objetos de texto que crea con efectos ya confeccionados en los que puede aplicar
opciones de formato adicionales.)), puede hacer clic en una opción del grupo
Ilustraciones o del grupo Texto en la ficha Insertar.
38
