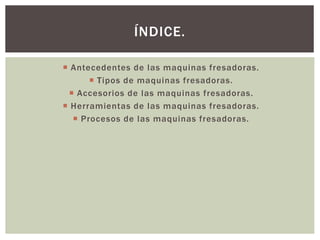

2. Antecedentes de las maquinas fresadoras.
Tipos de maquinas fresadoras.
Accesorios de las maquinas fresadoras.
Herramientas de las maquinas fresadoras.
Procesos de las maquinas fresadoras.
ÍNDICE.

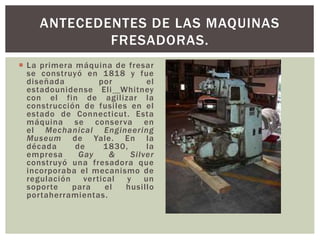

3. La primera máquina de fresar
se construyó en 1818 y fue
diseñada por el
estadounidense Eli Whitney
con el fin de agilizar la
construcción de fusiles en el
estado de Connecticut. Esta
máquina se conserva en
el Mechanical Engineering
Museum de Yale. En la
década de 1830, la
empresa Gay & Silver
construyó una fresadora que
incorporaba el mecanismo de
regulación vertical y un
soporte para el husillo
portaherramientas.
ANTECEDENTES DE LAS MAQUINAS
FRESADORAS.

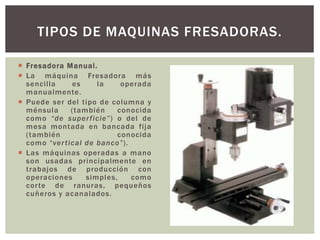

4. Fresadora Manual.
La máquina Fresadora más
sencilla es la operada
manualmente.
Puede ser del tipo de columna y
ménsula (también conocida
como “de superficie”) o del de
mesa montada en bancada fija
(también conocida
como “vertical de banco”).
Las máquinas operadas a mano
son usadas principalmente en
trabajos de producción con
operaciones simples, como
corte de ranuras, pequeños
cuñeros y acanalados.
TIPOS DE MAQUINAS FRESADORAS.

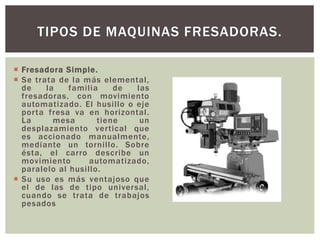

5. Fresadora Simple.
Se trata de la más elemental,
de la familia de las
fresadoras, con movimiento
automatizado. El husillo o eje
porta fresa va en horizontal.
La mesa tiene un
desplazamiento vertical que
es accionado manualmente,
mediante un tornillo. Sobre
ésta, el carro describe un
movimiento automatizado,
paralelo al husillo.
Su uso es más ventajoso que
el de las de tipo universal,
cuando se trata de trabajos
pesados
TIPOS DE MAQUINAS FRESADORAS.

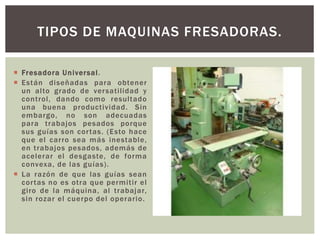

6. Fresadora Universal.
Están diseñadas para obtener
un alto grado de versatilidad y
control, dando como resultado
una buena productividad. Sin
embargo, no son adecuadas
para trabajos pesados porque
sus guías son cortas. (Esto hace
que el carro sea más inestable,
en trabajos pesados, además de
acelerar el desgaste, de forma
convexa, de las guías).
La razón de que las guías sean
cortas no es otra que permitir el
giro de la máquina, al trabajar,
sin rozar el cuerpo del operario.
TIPOS DE MAQUINAS FRESADORAS.

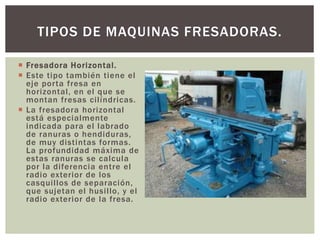

7. Fresadora Horizontal.
Este tipo también tiene el
eje porta fresa en
horizontal, en el que se
montan fresas cilíndricas.
La fresadora horizontal
está especialmente
indicada para el labrado
de ranuras o hendiduras,
de muy distintas formas.
La profundidad máxima de
estas ranuras se calcula
por la diferencia entre el
radio exterior de los
casquillos de separación,
que sujetan el husillo, y el
radio exterior de la fresa.
TIPOS DE MAQUINAS FRESADORAS.

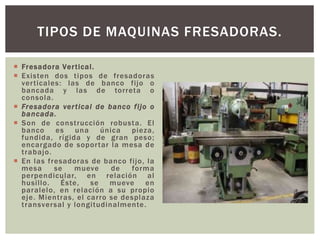

8. Fresadora Vertical.
Existen dos tipos de fresadoras
verticales: las de banco fijo o
bancada y las de torreta o
consola.
Fresadora vertical de banco fijo o
bancada.
Son de construcción robusta. El
banco es una única pieza,
fundida, rígida y de gran peso;
encargado de soportar la mesa de
trabajo.
En las fresadoras de banco fijo, la
mesa se mueve de forma
perpendicular, en relación al
husillo. Éste, se mueve en
paralelo, en relación a su propio
eje. Mientras, el carro se desplaza
transversal y longitudinalmente.
TIPOS DE MAQUINAS FRESADORAS.

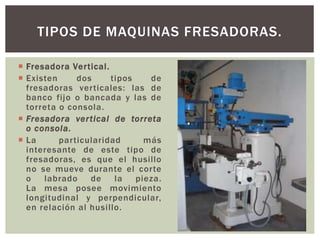

9. Fresadora Vertical.
Existen dos tipos de
fresadoras verticales: las de
banco fijo o bancada y las de
torreta o consola.
Fresadora vertical de torreta
o consola.
La particularidad más
interesante de este tipo de
fresadoras, es que el husillo
no se mueve durante el corte
o labrado de la pieza.
La mesa posee movimiento
longitudinal y perpendicular,
en relación al husillo.
TIPOS DE MAQUINAS FRESADORAS.

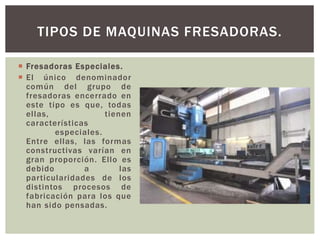

10. Fresadoras Especiales.
El único denominador
común del grupo de
fresadoras encerrado en
este tipo es que, todas
ellas, tienen
características
especiales.
Entre ellas, las formas
constructivas varían en
gran proporción. Ello es
debido a las
particularidades de los
distintos procesos de
fabricación para los que
han sido pensadas.
TIPOS DE MAQUINAS FRESADORAS.

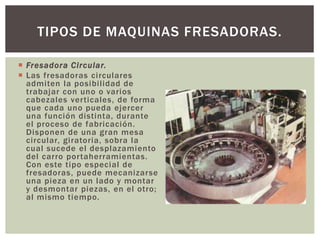

11. Fresadora Circular.
Las fresadoras circulares
admiten la posibilidad de
trabajar con uno o varios
cabezales verticales, de forma
que cada uno pueda ejercer
una función distinta, durante
el proceso de fabricación.
Disponen de una gran mesa
circular, giratoria, sobra la
cual sucede el desplazamiento
del carro portaherramientas.
Con este tipo especial de
fresadoras, puede mecanizarse
una pieza en un lado y montar
y desmontar piezas, en el otro;
al mismo tiempo.
TIPOS DE MAQUINAS FRESADORAS.

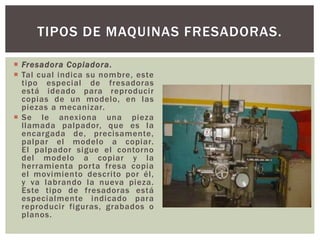

12. Fresadora Copiadora.
Tal cual indica su nombre, este
tipo especial de fresadoras
está ideado para reproducir
copias de un modelo, en las
piezas a mecanizar.
Se le anexiona una pieza
llamada palpador, que es la
encargada de, precisamente,
palpar el modelo a copiar.
El palpador sigue el contorno
del modelo a copiar y la
herramienta porta fresa copia
el movimiento descrito por él,
y va labrando la nueva pieza.
Este tipo de fresadoras está
especialmente indicado para
reproducir figuras, grabados o
planos.
TIPOS DE MAQUINAS FRESADORAS.

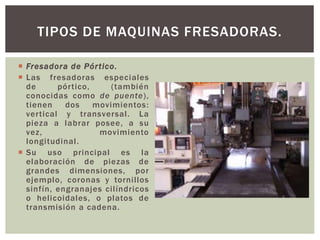

13. Fresadora de Pórtico.
Las fresadoras especiales
de pórtico, (también
conocidas como de puente),
tienen dos movimientos:
vertical y transversal. La
pieza a labrar posee, a su
vez, movimiento
longitudinal.
Su uso principal es la
elaboración de piezas de
grandes dimensiones, por
ejemplo, coronas y tornillos
sinfín, engranajes cilíndricos
o helicoidales, o platos de
transmisión a cadena.
TIPOS DE MAQUINAS FRESADORAS.

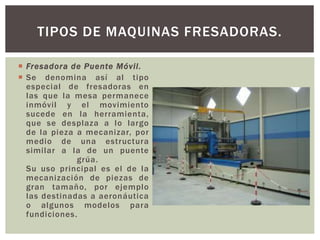

14. Fresadora de Puente Móvil.
Se denomina así al tipo
especial de fresadoras en
las que la mesa permanece
inmóvil y el movimiento
sucede en la herramienta,
que se desplaza a lo largo
de la pieza a mecanizar, por
medio de una estructura
similar a la de un puente
grúa.
Su uso principal es el de la
mecanización de piezas de
gran tamaño, por ejemplo
las destinadas a aeronáutica
o algunos modelos para
fundiciones.
TIPOS DE MAQUINAS FRESADORAS.

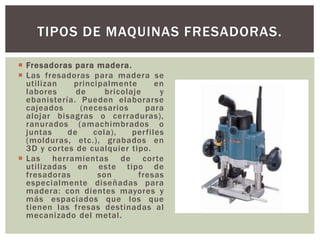

15. Fresadoras para madera.
Las fresadoras para madera se
utilizan principalmente en
labores de bricolaje y
ebanistería. Pueden elaborarse
cajeados (necesarios para
alojar bisagras o cerraduras),
ranurados (amachimbrados o
juntas de cola), perfiles
(molduras, etc.), grabados en
3D y cortes de cualquier tipo.
Las herramientas de corte
utilizadas en este tipo de
fresadoras son fresas
especialmente diseñadas para
madera: con dientes mayores y
más espaciados que los que
tienen las fresas destinadas al
mecanizado del metal.
TIPOS DE MAQUINAS FRESADORAS.

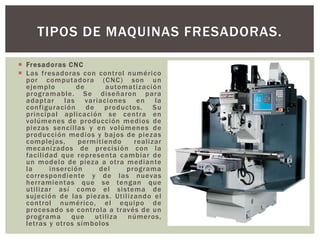

16. Fresadoras CNC
Las fresadoras con control numérico
por computadora (CNC) son un
ejemplo de automatización
programable. Se diseñaron para
adaptar las variaciones en la
configuración de productos. Su
principal aplicación se centra en
volúmenes de producción medios de
piezas sencillas y en volúmenes de
producción medios y bajos de piezas
complejas, permitiendo realizar
mecanizados de precisión con la
facilidad que representa cambiar de
un modelo de pieza a otra mediante
la inserción del programa
correspondiente y de las nuevas
herramientas que se tengan que
utilizar así como el sistema de
sujeción de las piezas. Utilizando el
control numérico, el equipo de
procesado se controla a través de un
programa que utiliza números,
letras y otros símbolos
TIPOS DE MAQUINAS FRESADORAS.
