Este documento describe los diferentes tipos de fresadoras, incluyendo fresadoras manuales, universales, horizontales, verticales y especializadas. También describe accesorios comunes como prensas, bridas y dispositivos para sujetar herramientas. El proceso de fresado involucra el uso de fresas giratorias para cortar material mediante virutas en espiral. Otras técnicas no convencionales discutidas incluyen mecanizado ultrasónico, electroerosión, arco eléctrico y mecanizado con chorro abrasivo.
Una fresadora es una máquina herramienta utilizada para realizar mecanizados por arranque de viruta mediante el movimiento de una herramienta rotativa de varios filos de corte denominada fresa. Mediante el fresado es posible mecanizar los más diversos materiales como madera, acero, fundición de hierro, metales no férricos y materiales sintéticos, superficies planas o curvas, de entalladura, de ranuras, de dentado, etc. Además las piezas fresadas pueden ser desbastadas o afinadas. En las fresadoras tradicionales, la pieza se desplaza acercando las zonas a mecanizar a la herramienta, permitiendo obtener formas diversas, desde superficies planas a otras más complejas.
Una fresadora es una máquina herramienta utilizada para realizar mecanizados por arranque de viruta mediante el movimiento de una herramienta rotativa de varios filos de corte denominada fresa. Mediante el fresado es posible mecanizar los más diversos materiales como madera, acero, fundición de hierro, metales no férricos y materiales sintéticos, superficies planas o curvas, de entalladura, de ranuras, de dentado, etc. Además las piezas fresadas pueden ser desbastadas o afinadas. En las fresadoras tradicionales, la pieza se desplaza acercando las zonas a mecanizar a la herramienta, permitiendo obtener formas diversas, desde superficies planas a otras más complejas.
Fundamentos sobre fresadoras Aixiberth y AlexanderVinotintoRM
la fresadora es un instrumento que somete a una pieza (de variado material o naturaleza) a diversos procesos de torsion o tension, a fin de cambiar su geometria o forma superficial, y hacerla apta para otras actividades puntuales
Ponencia en I SEMINARIO SOBRE LA APLICABILIDAD DE LA INTELIGENCIA ARTIFICIAL EN LA EDUCACIÓN SUPERIOR UNIVERSITARIA. 3 de junio de 2024. Facultad de Estudios Sociales y Trabajo, Universidad de Málaga.
ROMPECABEZAS DE ECUACIONES DE PRIMER GRADO OLIMPIADA DE PARÍS 2024. Por JAVIE...JAVIER SOLIS NOYOLA
El Mtro. JAVIER SOLIS NOYOLA crea y desarrolla el “ROMPECABEZAS DE ECUACIONES DE 1ER. GRADO OLIMPIADA DE PARÍS 2024”. Esta actividad de aprendizaje propone retos de cálculo algebraico mediante ecuaciones de 1er. grado, y viso-espacialidad, lo cual dará la oportunidad de formar un rompecabezas. La intención didáctica de esta actividad de aprendizaje es, promover los pensamientos lógicos (convergente) y creativo (divergente o lateral), mediante modelos mentales de: atención, memoria, imaginación, percepción (Geométrica y conceptual), perspicacia, inferencia, viso-espacialidad. Esta actividad de aprendizaje es de enfoques lúdico y transversal, ya que integra diversas áreas del conocimiento, entre ellas: matemático, artístico, lenguaje, historia, y las neurociencias.

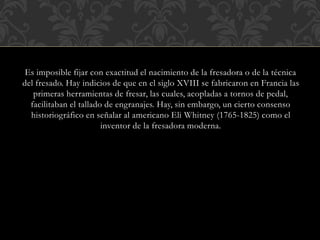

3. Es imposible fijar con exactitud el nacimiento de la fresadora o de la técnica
del fresado. Hay indicios de que en el siglo XVIII se fabricaron en Francia las
primeras herramientas de fresar, las cuales, acopladas a tornos de pedal,
facilitaban el tallado de engranajes. Hay, sin embargo, un cierto consenso
historiográfico en señalar al americano Eli Whitney (1765-1825) como el
inventor de la fresadora moderna.

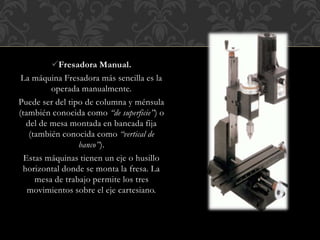

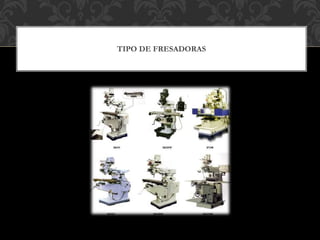

5. Fresadora Manual.
La máquina Fresadora más sencilla es la
operada manualmente.
Puede ser del tipo de columna y ménsula
(también conocida como “de superficie”) o
del de mesa montada en bancada fija
(también conocida como “vertical de
banco”).
Estas máquinas tienen un eje o husillo
horizontal donde se monta la fresa. La
mesa de trabajo permite los tres
movimientos sobre el eje cartesiano.

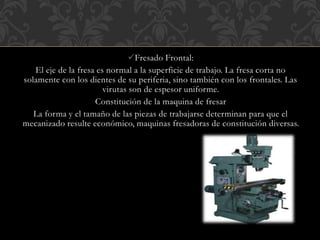

6. Fresado Frontal:
El eje de la fresa es normal a la superficie de trabajo. La fresa corta no
solamente con los dientes de su periferia, sino también con los frontales. Las
virutas son de espesor uniforme.
Constitución de la maquina de fresar
La forma y el tamaño de las piezas de trabajarse determinan para que el
mecanizado resulte económico, maquinas fresadoras de constitución diversas.

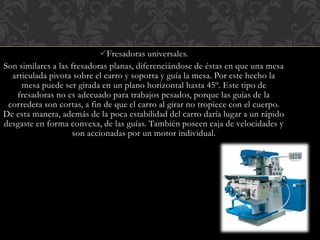

7. Fresadoras universales.
Son similares a las fresadoras planas, diferenciándose de éstas en que una mesa
articulada pivota sobre el carro y soporta y guía la mesa. Por este hecho la
mesa puede ser girada en un plano horizontal hasta 45º. Este tipo de
fresadoras no es adecuado para trabajos pesados, porque las guías de la
corredera son cortas, a fin de que el carro al girar no tropiece con el cuerpo.
De esta manera, además de la poca estabilidad del carro daría lugar a un rápido
desgaste en forma convexa, de las guías. También poseen caja de velocidades y
son accionadas por un motor individual.
8. Fresadora Horizontal.
Este tipo también tiene el eje porta fresa en
horizontal, en el que se montan fresas cilíndricas.
Dicho eje cuenta con un soporte exterior, para
graduarse, junto al cabezal. Este soporte se apoya
en dos lugares. Por un lado, sobre el mismo
cabezal. (El cabezal es pues el encargado del
desplazamiento vertical). Y por el otro, sobre el
carnero (un rodamiento ubicado en el puente
deslizante).
Para trabajos específicos, por ejemplo el labrado
de ranuras paralelas, el husillo permite que se
monte un tren de fresado, que no es otra cosa
que una pieza que contiene varias fresas que
trabajan en conjunción.

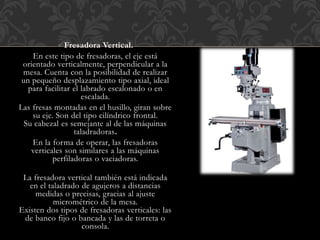

9. Fresadora Vertical.
En este tipo de fresadoras, el eje está
orientado verticalmente, perpendicular a la
mesa. Cuenta con la posibilidad de realizar
un pequeño desplazamiento tipo axial, ideal
para facilitar el labrado escalonado o en
escalada.
Las fresas montadas en el husillo, giran sobre
su eje. Son del tipo cilíndrico frontal.
Su cabezal es semejante al de las máquinas
taladradoras.
En la forma de operar, las fresadoras
verticales son similares a las máquinas
perfiladoras o vaciadoras.
La fresadora vertical también está indicada
en el taladrado de agujeros a distancias
medidas o precisas, gracias al ajuste
micrométrico de la mesa.
Existen dos tipos de fresadoras verticales: las
de banco fijo o bancada y las de torreta o
consola.
10. Fresadora vertical de banco fijo o
bancada.
Son de construcción robusta. El
banco es una única pieza, fundida,
rígida y de gran peso; encargado de
soportar la mesa de trabajo.
La clasificación de simplex, duplex y
triplex; tiene que ver el número de
cabezales con los que viene equipada
la máquina.
En algunos modelos, el carro es
giratorio, igual que el de las fresadoras
universales.
Por la disposición de su eje, este tipo
de fresadoras es adecuado para
acanalar y hacer ranuras, de
considerable profundidad; en trabajos
de larga duración.

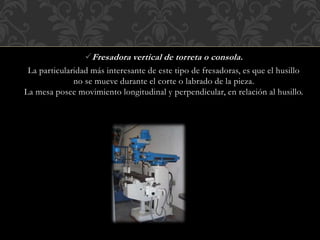

11. Fresadora vertical de torreta o consola.
La particularidad más interesante de este tipo de fresadoras, es que el husillo
no se mueve durante el corte o labrado de la pieza.
La mesa posee movimiento longitudinal y perpendicular, en relación al husillo.

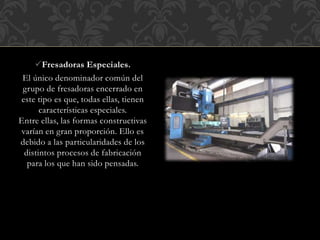

12. Fresadoras Especiales.
El único denominador común del
grupo de fresadoras encerrado en
este tipo es que, todas ellas, tienen
características especiales.
Entre ellas, las formas constructivas
varían en gran proporción. Ello es
debido a las particularidades de los
distintos procesos de fabricación
para los que han sido pensadas.

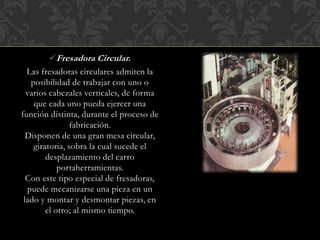

13. Fresadora Circular.
Las fresadoras circulares admiten la
posibilidad de trabajar con uno o
varios cabezales verticales, de forma
que cada uno pueda ejercer una
función distinta, durante el proceso de
fabricación.
Disponen de una gran mesa circular,
giratoria, sobra la cual sucede el
desplazamiento del carro
portaherramientas.
Con este tipo especial de fresadoras,
puede mecanizarse una pieza en un
lado y montar y desmontar piezas, en
el otro; al mismo tiempo.

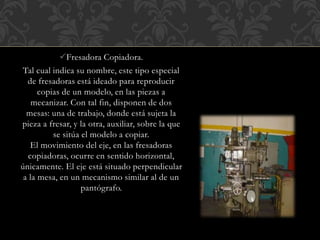

14. Fresadora Copiadora.
Tal cual indica su nombre, este tipo especial
de fresadoras está ideado para reproducir
copias de un modelo, en las piezas a
mecanizar. Con tal fin, disponen de dos
mesas: una de trabajo, donde está sujeta la
pieza a fresar, y la otra, auxiliar, sobre la que
se sitúa el modelo a copiar.
El movimiento del eje, en las fresadoras
copiadoras, ocurre en sentido horizontal,
únicamente. El eje está situado perpendicular
a la mesa, en un mecanismo similar al de un
pantógrafo.

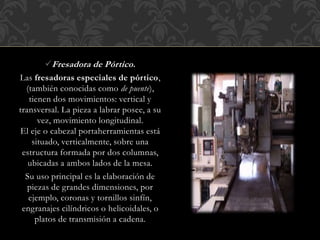

15. Fresadora de Pórtico.
Las fresadoras especiales de pórtico,
(también conocidas como de puente),
tienen dos movimientos: vertical y
transversal. La pieza a labrar posee, a su
vez, movimiento longitudinal.
El eje o cabezal portaherramientas está
situado, verticalmente, sobre una
estructura formada por dos columnas,
ubicadas a ambos lados de la mesa.
Su uso principal es la elaboración de
piezas de grandes dimensiones, por
ejemplo, coronas y tornillos sinfín,
engranajes cilíndricos o helicoidales, o
platos de transmisión a cadena.

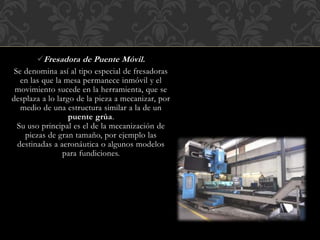

16. Fresadora de Puente Móvil.
Se denomina así al tipo especial de fresadoras
en las que la mesa permanece inmóvil y el
movimiento sucede en la herramienta, que se
desplaza a lo largo de la pieza a mecanizar, por
medio de una estructura similar a la de un
puente grúa.
Su uso principal es el de la mecanización de
piezas de gran tamaño, por ejemplo las
destinadas a aeronáutica o algunos modelos
para fundiciones.

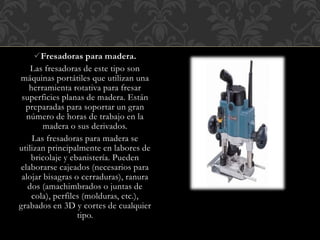

17. Fresadoras para madera.
Las fresadoras de este tipo son
máquinas portátiles que utilizan una
herramienta rotativa para fresar
superficies planas de madera. Están
preparadas para soportar un gran
número de horas de trabajo en la
madera o sus derivados.
Las fresadoras para madera se
utilizan principalmente en labores de
bricolaje y ebanistería. Pueden
elaborarse cajeados (necesarios para
alojar bisagras o cerraduras), ranura
dos (amachimbrados o juntas de
cola), perfiles (molduras, etc.),
grabados en 3D y cortes de cualquier
tipo.

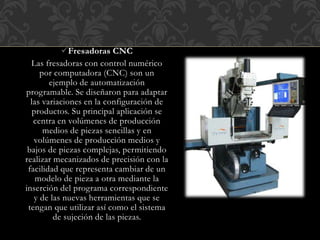

18. Fresadoras CNC
Las fresadoras con control numérico
por computadora (CNC) son un
ejemplo de automatización
programable. Se diseñaron para adaptar
las variaciones en la configuración de
productos. Su principal aplicación se
centra en volúmenes de producción
medios de piezas sencillas y en
volúmenes de producción medios y
bajos de piezas complejas, permitiendo
realizar mecanizados de precisión con la
facilidad que representa cambiar de un
modelo de pieza a otra mediante la
inserción del programa correspondiente
y de las nuevas herramientas que se
tengan que utilizar así como el sistema
de sujeción de las piezas.

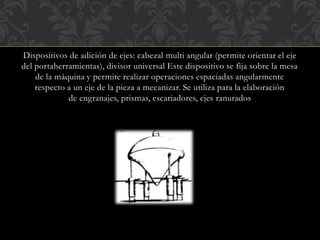

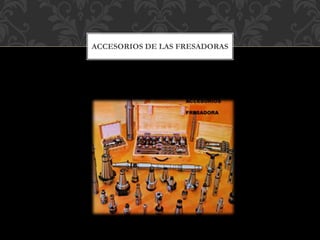

20. Dispositivos de adición de ejes: cabezal multi angular (permite orientar el eje
del portaherramientas), divisor universal Este dispositivo se fija sobre la mesa
de la máquina y permite realizar operaciones espaciadas angularmente
respecto a un eje de la pieza a mecanizar. Se utiliza para la elaboración
de engranajes, prismas, escariadores, ejes ranurados

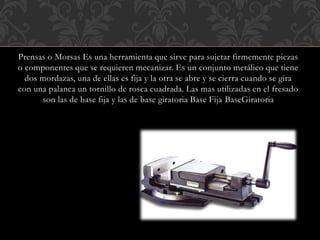

21. Prensas o Morsas Es una herramienta que sirve para sujetar firmemente piezas
o componentes que se requieren mecanizar. Es un conjunto metálico que tiene
dos mordazas, una de ellas es fija y la otra se abre y se cierra cuando se gira
con una palanca un tornillo de rosca cuadrada. Las mas utilizadas en el fresado
son las de base fija y las de base giratoria Base Fija BaseGiratoria

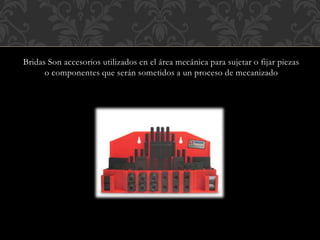

22. Bridas Son accesorios utilizados en el área mecánica para sujetar o fijar piezas
o componentes que serán sometidos a un proceso de mecanizado
23. ▪ Bloques en “V” Es un accesorio que se utiliza para fijar o sujetar piezas
cilíndricas o placas angulares para realizar chaflanes y utillajes de diseño
especial

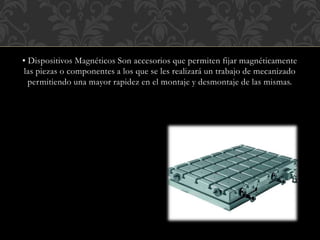

24. ▪ Dispositivos Magnéticos Son accesorios que permiten fijar magnéticamente
las piezas o componentes a los que se les realizará un trabajo de mecanizado
permitiendo una mayor rapidez en el montaje y desmontaje de las mismas.

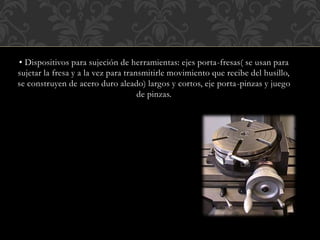

25. ▪ Dispositivos para sujeción de herramientas: ejes porta-fresas( se usan para
sujetar la fresa y a la vez para transmitirle movimiento que recibe del husillo,
se construyen de acero duro aleado) largos y cortos, eje porta-pinzas y juego
de pinzas.
26. Dispositivos de control: visualización digital de cotas(Los visualizadores de
cotas se emplean para mostrar en forma numérica los valores medidos con
sistemas de medida lineales.

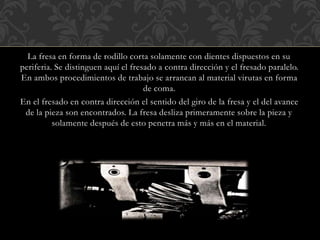

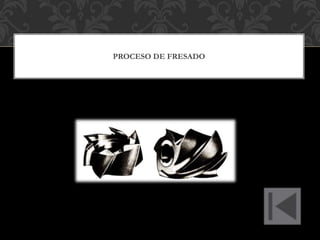

28. La fresa en forma de rodillo corta solamente con dientes dispuestos en su
periferia. Se distinguen aquí el fresado a contra dirección y el fresado paralelo.
En ambos procedimientos de trabajo se arrancan al material virutas en forma
de coma.
En el fresado en contra dirección el sentido del giro de la fresa y el del avance
de la pieza son encontrados. La fresa desliza primeramente sobre la pieza y
solamente después de esto penetra más y más en el material.

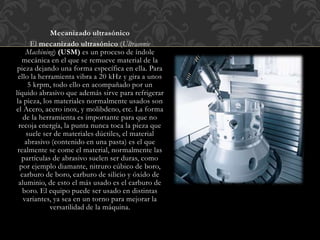

30. Mecanizado ultrasónico
El mecanizado ultrasónico (Ultrasonic
Machining) (USM) es un proceso de índole
mecánica en el que se remueve material de la
pieza dejando una forma específica en ella. Para
ello la herramienta vibra a 20 kHz y gira a unos
5 krpm, todo ello en acompañado por un
líquido abrasivo que además sirve para refrigerar
la pieza, los materiales normalmente usados son
el Acero, acero inox, y molibdeno, etc. La forma
de la herramienta es importante para que no
recoja energía, la punta nunca toca la pieza que
suele ser de materiales dúctiles, el material
abrasivo (contenido en una pasta) es el que
realmente se come el material, normalmente las
partículas de abrasivo suelen ser duras, como
por ejemplo diamante, nitruro cúbico de boro,
carburo de boro, carburo de silicio y óxido de
aluminio, de esto el más usado es el carburo de
boro. El equipo puede ser usado en distintas
variantes, ya sea en un torno para mejorar la
versatilidad de la máquina.
31. El electroerosión consiste en la
generación de un arco eléctrico entre
una pieza y un electrodo en un medio
dieléctrico para arrancar partículas de la
pieza hasta conseguir reproducir en ella
las formas del electrodo. Ambos, pieza y
electrodo, deben ser conductores, para
que pueda establecerse el arco eléctrico
que provoque el arranque de material.
32. Arco eléctrico
Para unir dos metales de igual o parecida
naturaleza mediante soldadura eléctrica
al arco es necesario calor y material de
aporte (electrodos). El calor se obtiene
mediante el mantenimiento de un arco
eléctrico entre el electrodo y la pieza a
soldar (masa)
En este arco eléctrico a cada valor de la
intensidad de corriente, corresponde una
determinada tensión en función de su
longitud.

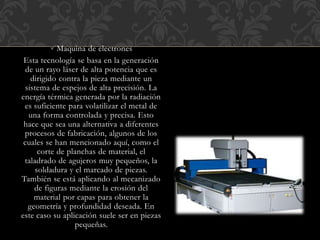

33. Maquina de electrones
Esta tecnología se basa en la generación
de un rayo láser de alta potencia que es
dirigido contra la pieza mediante un
sistema de espejos de alta precisión. La
energía térmica generada por la radiación
es suficiente para volatilizar el metal de
una forma controlada y precisa. Esto
hace que sea una alternativa a diferentes
procesos de fabricación, algunos de los
cuales se han mencionado aquí, como el
corte de planchas de material, el
taladrado de agujeros muy pequeños, la
soldadura y el marcado de piezas.
También se está aplicando al mecanizado
de figuras mediante la erosión del
material por capas para obtener la
geometría y profundidad deseada. En
este caso su aplicación suele ser en piezas
pequeñas.

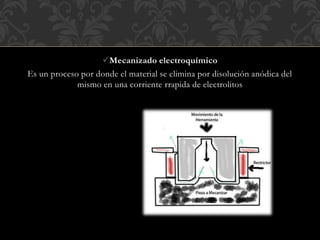

34. Mecanizado electroquímico
Es un proceso por donde el material se elimina por disolución anódica del
mismo en una corriente rrapida de electrolitos

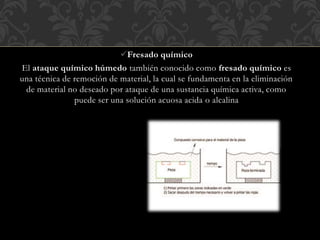

35. Fresado químico
El ataque químico húmedo también conocido como fresado químico es
una técnica de remoción de material, la cual se fundamenta en la eliminación
de material no deseado por ataque de una sustancia química activa, como
puede ser una solución acuosa acida o alcalina

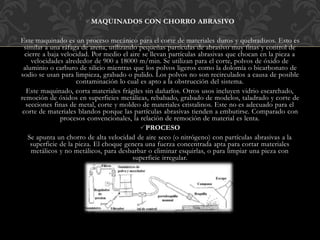

36. MAQUINADOS CON CHORRO ABRASIVO
Este maquinado es un proceso mecánico para el corte de materiales duros y quebradizos. Esto es
similar a una ráfaga de arena, utilizando pequeñas partículas de abrasivo muy finas y control de
cierre a baja velocidad. Por medio el aire se llevan partículas abrasivas que chocan en la pieza a
velocidades alrededor de 900 a 18000 m/min. Se utilizan para el corte, polvos de óxido de
aluminio o carburo de silicio mientras que los polvos ligeros como la dolomía o bicarbonato de
sodio se usan para limpieza, grabado o pulido. Los polvos no son recirculados a causa de posible
contaminación lo cual es apto a la obstrucción del sistema.
Este maquinado, corta materiales frágiles sin dañarlos. Otros usos incluyen vidrio escarchado,
remoción de óxidos en superficies metálicas, rebabado, grabado de modelos, taladrado y corte de
secciones finas de metal, corte y moldeo de materiales cristalinos. Este no es adecuado para el
corte de materiales blandos porque las partículas abrasivas tienden a embutirse. Comparado con
procesos convencionales, la relación de remoción de material es lenta.
PROCESO
Se apunta un chorro de alta velocidad de aire seco (o nitrógeno) con partículas abrasivas a la
superficie de la pieza. El choque genera una fuerza concentrada apta para cortar materiales
metálicos y no metálicos, para desbarbar o eliminar esquirlas, o para limpiar una pieza con
superficie irregular.

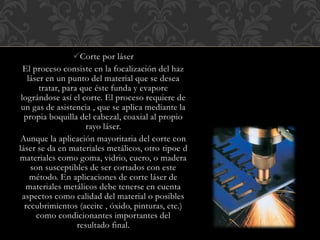

37. Corte por láser
El proceso consiste en la focalización del haz
láser en un punto del material que se desea
tratar, para que éste funda y evapore
lográndose así el corte. El proceso requiere de
un gas de asistencia , que se aplica mediante la
propia boquilla del cabezal, coaxial al propio
rayo láser.
Aunque la aplicación mayoritaria del corte con
láser se da en materiales metálicos, otro tipoe d
materiales como goma, vidrio, cuero, o madera
son susceptibles de ser cortados con este
método. En aplicaciones de corte láser de
materiales metálicos debe tenerse en cuenta
aspectos como calidad del material o posibles
recubrimientos (aceite , óxido, pinturas, etc.)
como condicionantes importantes del
resultado final.
38. Corte por plasma
Las técnicas tradicionales de mecanizado
emplean máquinas con herramientas afiladas, ya
sea para cortar y/o dar forma al material o para
eliminar el exceso del mismo. Los ejemplos van
desde las fresadoras hasta los tornos y
comprenden métodos de mecanizado por
abrasión, así como mecanizado con y sin
arranque de viruta.
Además de estas técnicas, también existen, sin
embargo, otras técnicas no tradicionales en los
que las operaciones de mecanizado no se
realizan con herramientas afiladas, sino que
involucran diversas formas de energía. Esa
energía puede ser mecánica, térmica,
electroquímica o química, por lo que los
procesos que las utilizan reciben el mismo
nombre.
