El documento describe las seis máquinas simples principales - la palanca, la rueda, la polea, el engranaje, el plano inclinado y el torno - y proporciona ejemplos de cómo cada una puede reducir el esfuerzo aplicado para levantar una carga. También describe los tres tipos de palancas, los tipos de poleas y engranajes, y cómo estudiantes están experimentando con las máquinas simples.

1. Máquinas Simples Palanca Rueda Polea Engranaje Plano Inclinado Torno

2. Palanca Brazo de fuerza motriz Esfuerzo Brazo de resistencia Punto de apoyo o fulcro Carga Barra

3. María Jesús comprobando que cuando en una palanca se alarga el brazo de fuerza motriz, el esfuerzo para levantar la carga es menor. 20 cms 10 N 40 cms 5 N

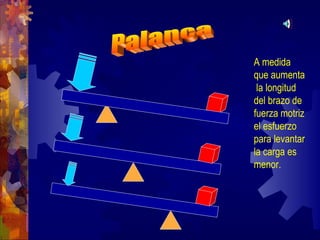

4. Palanca A medida que aumenta la longitud del brazo de fuerza motriz el esfuerzo para levantar la carga es menor.

5. Tipos de Palancas Primera Clase Segunda Clase Tercera Clase

6. Gonzalo aplicando una palanca de primera clase. Punto de apoyo Esfuerzo Carga

7. M. Josefina transportando un balde en una carretilla, que es una palanca de segunda clase. Esfuerzo Punto de apoyo Carga

8. Una pinza es una palanca de tercera clase Carga Punto de apoyo Esfuerzo

9. ¿Qué tipos de palancas son una perforadora, una corchetera y una tijera? Catalina Andrea Marcela Punto de apoyo Punto de apoyo Punto de apoyo

10. Ruedas La rueda es una máquina simple que permite disminuir el roce en un cuerpo que se encuentra en movimiento, tiene aprox. 5.0000 años de antigüedad; hoy en día se le da múltiples usos.

11. Poleas Las poleas son máquinas simples, están formadas por una rueda acanalada a través de la cual pasa una cuerda que se desliza por ella. Permiten dismiuir el esfuerzo para levantar una carga a cierta altura .

12. Tipos de Poleas Polea simple Polea móvil Polea compuesta 1 Nt 1 Nt 1 Nt 1/2 Nt 1 Nt 1/3 Nt

13. Alberto utilizando una polea simple.

14. Renato comprobando que el esfuerzo realizado al levantar una carga disminuye a la mitad en la polea móvil.

15. Poleas compuestas En un sistema de poleas o “aparejo” cuanto más poleas se utilicen para levantar la carga el esfuerzo será cada vez menor.

16. Natalia utilizando una polea compuesta; formada por una polea móvil y otra fija.

17. Engranajes Los engranajes son ruedas dentadas que transfieren movimiento y fuerza; permiten: Cambiar la dirección de rotación, aumentar o disminuir la velocidad de rotación y aumentar o disminuir la fuerza.

18. Tipos de engranajes

19. Plano inclinado Un plano inclinado o rampa permite levantar un cuerpo a cierta altura disminuyendo el esfuerzo; en este caso para levantar la carga a un metro de altura se requiere de triple esfuerzo que si se levanta a través del plano inclinado.

20. Felipe midiendo el esfuerzo realizado al levantar una carga a través de un plano inclinado.

21. Torno Un torno está formado por un cilindro, del cual se enrrolla una cuerda, un eje y una manivela; cuanto mayor sea la longitud de la manivela (brazo de fuerza motriz) menor será el esfuerzo realizado para levantar la carga.

22. Las máquinas simples están aplicadas a múltiples utencilios y quehaceres de nuestra vida diaria. gruas abrelatas

23. Sacacorchos- Cortador de césped

24. Limpaparabrisas - Cambios

25. Asensor – escalera mecánica Imágenes tomadas de “Enciclopedia de las Ciencias” y “Cómo funcionan las cosas” Zeta Multimedia
