El documento describe el proceso histórico del Plan Maestro de Alcantarillado Sanitario de Villavicencio desde 1999, incluyendo los diseños iniciales, rediseños posteriores y costos de construcción. Se presentan los criterios de diseño hidráulico y la selección de tuberías de PVC. Finalmente, se describen los requisitos contractuales y documentos obligatorios para la construcción y puesta en marcha del sistema de alcantarillado.

2. PROCESO HISTORICO
 En 1999 inicia el Plan Maestro de
Alcantarillado Sanitario -PMAS- con la
entrega del diseño a cargo de las firmas de
Consultoría “INTERSA” -ÁNGEL &
RODRÍGUEZ Ingenieros Ltda.- y la
Compañía De Proyectos Técnicos Ltda.
“CPT”.

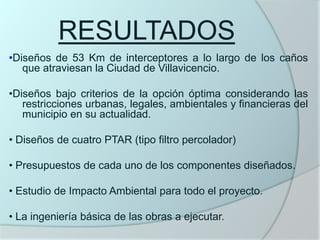

3. RESULTADOS
•Diseños de 53 Km de interceptores a lo largo de los caños
que atraviesan la Ciudad de Villavicencio.
•Diseños bajo criterios de la opción óptima considerando las
restricciones urbanas, legales, ambientales y financieras del
municipio en su actualidad.
• Diseños de cuatro PTAR (tipo filtro percolador)
• Presupuestos de cada uno de los componentes diseñados.
• Estudio de Impacto Ambiental para todo el proyecto.
• La ingeniería básica de las obras a ejecutar.

4. REDISEÑO
 A finales del año 2000 se implementó el Plan de
Ordenamiento Territorial -POT- del municipio de
Villavicencio.
 Junto con los diseños, estas firmas de consultoría
elaboran el Estudio de Impacto Ambiental.
 El Plan de Manejo Ambiental fue establecido en
Fichas Ambientales.
 En el 2001 la empresa consultora FOSTER
INGENIERÍA realiza estudio financiero para
determinar la viabilidad del proyecto durante el
tiempo de ejecución y funcionamiento proyectado.

5. REDISEÑO
 Desde el 2003 y hasta el 2005, COOPSOL
DE ORIENTE realizó los rediseños de
interceptores, colectores y manijas del
PMASV.
 En el año 2005, la UNIVERSIDAD PILOTO
DE COLOMBIA –UPC– realiza el “Estudio
de Conveniencia del Sistema de
Tratamiento de Aguas Residuales del
PMAS”

6. Tabla 11. RESUMEN DE INVERSIONES EJECUTADAS Y
RECURSOS COMPROMETIDOS CONTRACTUALMENTE EN EL
PLAN MAESTRO DE ALCANTARILLADO SANITARIO DE LA
CIUDAD DE VILLAVICENCIO A OCTUBRE DE 2011
ACTIVIDADES PMAS COSTO TOTAL A LA COSTO TOTAL A LA
FECHA – MARZO 31 FECHA – OCTUBRE 31
DE 2007 DE 2011
CONSTRUCCIÓN $ 54.856.643.000,00 $ 101.126.581.992,00
CONSULTORÍA $ 3.637.796.000,00 $ 3.637.796.000,00
INTERVENTORIA $ 4.509.045.000,00 $ 6.356.888.145,00
SUMINISTRO $ 4.565.170.000,00 $ 4.565.170.000,00
PAGO SERVIDUMBRES $ 1.510.517.303,00
TOTAL INVERSIÓN $ 67.568.654.000,00 $ 117.196.953.440,00

8. Ingeniero Gustavo Rojas Novoa para la Empresa de
Servicios Domiciliarios del Meta, EDESA.
Consorcio CPT-Intersa Ángel y Rodríguez.
El trazado entregado por EDESA coincide en gran parte
con el propuesto por el consorcio CPT-Intersa Ángel y
Rodríguez.
Las áreas de drenaje presentadas por EDESA no están
acorde con lo establecido en el POT.

9. RECOLECCION DE
INFORMACION

10. PLAN MAESTRO DE ALCANTARILLADO
EXISTENTE: informes de Estudio y Diseño del Plan
Maestro de Alcantarillado contratado por la E.A.A.V -
E.S.P, y elaborado por el consorcio INTERSA, ÁNGEL &
RODRÍGUEZ Ingenieros Ltda. y la Compañía de
Proyectos Técnicos Ltda.
CATASTRO DE POZOS EXISTENTES:
A. Verificación de ubicación de pozos
B. Identificación de las redes de tuberías que llegan y
salen de cada pozo.
 CARTOGRAFÍA :
 Archivos digitales del urbanismo de la ciudad de
Villavicencio entregados por el Consorcio en 1999.
 Empresas de telecomunicaciones y gas.
 Planos de la red de alcantarillado.

11. DISEÑO
HIDRÁULICO

12. Los aspectos relevantes fueron:
 El período de saturación de
población.
 La respectiva densidad de
habitantes para dicho período.
 Las recomendaciones
relativas al desarrollo urbano.
 Las dotaciones de agua
potable prevista.
 Los caudales adicionales
recomendadas por el
Reglamento Técnico del
Sector de Agua Potable y
Saneamiento Básico (RAS-
2000).

13. ELEMENTOS DE DISEÑO
 La caracterización del
suelo según el Plan de
Ordenamiento territorial
de Villavicencio.
 El tipo y material de la
tubería, características
físicas y estructurales de
los pozos.
 Estructura urbanística
existente.
 Factores de tipo social
(comunidades vecinas a
la línea del Interceptor).

14. Los criterios tenidos en cuenta fueron:
 Densidad de población: 337 hab/Ha, interceptor
Ocoa
 Dotación: 220 l/hab/día
 Coeficiente de retorno: 0.85
 Velocidad Mínima: 0.60 m/s
 Velocidad Máxima: 10.0 m/s, a tubo lleno.
 Esfuerzo cortante mínimo: 1 Pa, cuando la Vmín < 0.6
m/s

15. Los criterios tenidos en cuenta fueron:
 Densidad de población: 337 hab/Ha, interceptor Ocoa
 Dotación: 220 l/hab/día
 Coeficiente de retorno: 0.85
 Velocidad Mínima: 0.60 m/s
 Velocidad Máxima: 10.0 m/s, a tubo lleno.
 Esfuerzo cortante mínimo: 1 Pa, cuando la Vmín <
0.6 m/s

16. SELECCIÓN DEL TIPO DE TUBERÍA
 Propiedades físicas e hidráulicas para una mayor
ocupación y menor degradación.
 Economía, en cuanto al costo de suministro y
manejabilidad para el costo de instalación.
Se optó por emplear tubería de policloruro de vinilo
(PVC) en los colectores del Plan Maestro.

17. CARACTERÍSTICAS
DE LOS
INTERCEPTORES

18. DESCRIPCIÓN GENERAL Y CONSIDERACIONES DEL TRAZADO
 Longitud Total: 7560 metros
 Número de estructuras de inspección: 95
 Tipo de tubería: PVC
 Diámetros:54”,55”,56”,57”,62”,68”
 Área aferente Comercial: 91.29 hectáreas
 Área aferente industrial y/o institucional: 45.64 hectáreas
 Área aferente Residencial: 321.46 hectáreas

19. CONSTRUCCIÓN Y
PUESTA EN MARCHA

20. Documentos de obligatorio conocimiento
y cumplimiento por parte del (los)
contratista (s):
 Licencia y Plan de manejo ambiental otorgado por
Corporinoquía mediante resolución 200 15-0454 de
octubre de 2001
 El Reglamento para el manejo del tráfico en la
construcción, mantenimiento y realización de toda
clase de actividades y obras civiles en la malla vial
del municipio de Villavicencio.
 Manual de seguridad industrial de la Empresa de
Acueducto y Alcantarillado de Villavicencio E.S.P.
