1. OPERACIONES CON SEGMENTOS

2. EJERCICIO 1
Copia el segmento AB en la semirecta desde el extremo dado A´
___

3. Tenemos el segmento AB y la
semirecta donde tenemos que
copiarlo desde A´

4. PASOS:
1.Centramos el
compás en el punto
A y abrimos hasta
que alcanzamos el
otro extremo del
segmento B

5. PASOS:
2.Tomamos esta
longitud y la
transportamos a la
semirecta, desde el
punto A´

6. PASOS:
2.Tomamos esta
longitud y la
transportamos a la
semirecta, desde el
punto A´

7. PASOS:
2.Tomamos esta
longitud y la
transportamos a la
semirecta, desde el
punto A´

8. PASOS:
2.Tomamos esta
longitud y la
transportamos a la
semirecta, desde el
punto A´

9. PASOS:
3.Obtenemos el
segmento copiado
AB en la semirecta,
desde el extremo A´

10. Ejercicio 2
Divide el segmento AB en cinco partes iguales
__

11. Tenemos el segmento AB
que queremos dividir.
Lo vamos a dividir en 5
partes iguales

12. PASOS:
1.Partiendo del punto A
dibujamos una semirecta
(r) que sea convergente con
el segmento en dicho
punto. Podemos tomar el
ángulo que queramos al
dibujar la recta
convergente.
r

13. 1
r
PASOS:
2.Tomamos una
medida cualquiera
con el compás (la
que queramos) y
partiendo desde el
punto A llevamos
esa medida sobre
la recta
convergente
(que dibujamos
anteriormente).
Debemos llevar esa
medida el mismo
número de veces
que las divisiones
que queremos
crear en el
segmento. En este
caso debemos
llevar la misma
medida 5 veces
pues queremos
dividir el segmento
en cinco partes
iguales.

14. 1
2
r
PASOS:
2.Tomamos una
medida cualquiera
con el compás (la
que queramos) y
partiendo desde el
punto A llevamos
esa medida sobre
la recta
convergente
(que dibujamos
anteriormente).
Debemos llevar esa
medida el mismo
número de veces
que las divisiones
que queremos
crear en el
segmento. En este
caso debemos
llevar la misma
medida 5 veces
pues queremos
dividir el segmento
en cinco partes
iguales.

15. 1
2
3
r
PASOS:
2.Tomamos una
medida cualquiera
con el compás (la
que queramos) y
partiendo desde el
punto A llevamos
esa medida sobre
la recta
convergente
(que dibujamos
anteriormente).
Debemos llevar esa
medida el mismo
número de veces
que las divisiones
que queremos
crear en el
segmento. En este
caso debemos
llevar la misma
medida 5 veces
pues queremos
dividir el segmento
en cinco partes
iguales.

16. 1
2
3
r
4
PASOS:
2.Tomamos una
medida cualquiera
con el compás (la
que queramos) y
partiendo desde el
punto A llevamos
esa medida sobre
la recta
convergente
(que dibujamos
anteriormente).
Debemos llevar esa
medida el mismo
número de veces
que las divisiones
que queremos
crear en el
segmento. En este
caso debemos
llevar la misma
medida 5 veces
pues queremos
dividir el segmento
en cinco partes
iguales.

17. r
1
2
3
4
5
PASOS:
2.Tomamos una
medida cualquiera
con el compás (la
que queramos) y
partiendo desde el
punto A llevamos
esa medida sobre
la recta
convergente
(que dibujamos
anteriormente).
Debemos llevar esa
medida el mismo
número de veces
que las divisiones
que queremos
crear en el
segmento. En este
caso debemos
llevar la misma
medida 5 veces
pues queremos
dividir el segmento
en cinco partes
iguales.

18. r
1
2
3
4
5
PASOS:
3.Unimos el último punto
que hemos obtenido al
llevar la medida cinco veces
con el otro extremo del
segmento, el extremo B.
Obtenemos el segmento 5B

19. r
1
2
3
4
5
PASOS:
4.Usando la escuadra y el
cartabón, llevamos
paralelas al segmento 5B
desde cada una de las
marcas que obtuvimos al
llevar las medidas sobre la
recta convergente

20. r
1
2
3
4
5
PASOS:
4.Usando la escuadra y el
cartabón, llevamos
paralelas al segmento 5B
desde cada una de las
marcas que obtuvimos al
llevar las medidas sobre la
recta convergente

21. r
1
2
3
4
5
PASOS:
4.Usando la escuadra y el
cartabón, llevamos
paralelas al segmento 5B
desde cada una de las
marcas que obtuvimos al
llevar las medidas sobre la
recta convergente

22. r
1
2
3
4
5
PASOS:
4.Usando la escuadra y el
cartabón, llevamos
paralelas al segmento 5B
desde cada una de las
marcas que obtuvimos al
llevar las medidas sobre la
recta convergente

23. r
1
2
3
4
5
PASOS:
4.Usando la escuadra y el
cartabón, llevamos
paralelas al segmento 5B
desde cada una de las
marcas que obtuvimos al
llevar las medidas sobre la
recta convergente

24. r
1
2
3
4
5
PASOS:
4.Usando la escuadra y el
cartabón, llevamos
paralelas al segmento 5B
desde cada una de las
marcas que obtuvimos al
llevar las medidas sobre la
recta convergente

25. r
1
2
3
4
5
PASOS:
5.El resultado es el segmento
AB dividido en cinco partes
iguales. En este ejercicio
hemos dividido el
segmento en cinco partes,
pero podemos dividir el
segmento en el número de
partes iguales que
queramos

26. Ejercicio 3
Dados los siguientes segmentos AB, CD y EF,
lleva a cabo las siguientes operaciones
___ ___ ___

27. CD + EF
___ ___

28. Tenemos que sumar los segmentos CD y EF

29. PASOS:
1.Tomamos la longitud del
segmento CD y lo
transportamos a la
semirecta desde el extremo
de la misma

30. PASOS:
1.Tomamos la longitud del
segmento CD y lo
transportamos a la
semirecta desde el extremo
de la misma

31. PASOS:
1.Tomamos la longitud del
segmento CD y lo
transportamos a la
semirecta desde el extremo
de la misma

32. PASOS:
1.Tomamos la longitud del
segmento CD y lo
transportamos a la
semirecta desde el extremo
de la misma

33. PASOS:
1.Tomamos la longitud del
segmento CD y lo
transportamos a la
semirecta desde el extremo
de la misma

34. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y lo
transportamos a la
semirecta a partir de donde
termina el segmento CD

35. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y lo
transportamos a la
semirecta a partir de donde
termina el segmento CD

36. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y lo
transportamos a la
semirecta a partir de donde
termina el segmento CD

37. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y lo
transportamos a la
semirecta a partir de donde
termina el segmento CD

38. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y lo
transportamos a la
semirecta a partir de donde
termina el segmento CD

39. PASOS
3.El resultado de la suma de
los segmentos CD más EF es
el segmento CF

40. AB - EF
___ ___

41. Tenemos que restar al segmento AB el
segmento EF

42. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta

43. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta

44. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta

45. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta

46. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta

47. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y la
transportamos a la
semirecta, pero en este caso
lo vamos a hacer coincidir
con uno de los extremos del
segmento AB, con el A o con
el B. Si lo hacemos con el A,
el principio de ambos
segmentos debe ser el
mismo

48. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y la
transportamos a la
semirecta, pero en este caso
lo vamos a hacer coincidir
con uno de los extremos del
segmento AB, con el A o con
el B. Si lo hacemos con el A,
el principio de ambos
segmentos debe ser el
mismo

49. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y la
transportamos a la
semirecta, pero en este caso
lo vamos a hacer coincidir
con uno de los extremos del
segmento AB, con el A o con
el B. Si lo hacemos con el A,
el principio de ambos
segmentos debe ser el
mismo

50. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y la
transportamos a la
semirecta, pero en este caso
lo vamos a hacer coincidir
con uno de los extremos del
segmento AB, con el A o con
el B. Si lo hacemos con el A,
el principio de ambos
segmentos debe ser el
mismo

51. PASOS:
2.Ahora, tomamos la longitud
del segmento EF y la
transportamos a la
semirecta, pero en este caso
lo vamos a hacer coincidir
con uno de los extremos del
segmento AB, con el A o con
el B. Si lo hacemos con el A,
el principio de ambos
segmentos debe ser el
mismo

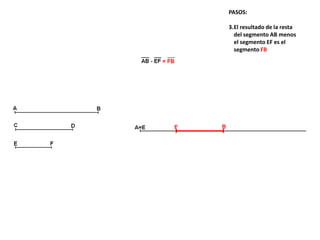

52. PASOS:
3.El resultado de la resta
del segmento AB menos
el segmento EF es el
segmento FB

53. 3 x EF
___

54. Tenemos que multiplicar el segmento EF
por tres, que es lo mismo que decir que
tenemos que sumar el segmento EF tres
veces

55. PASOS:
1.Tomamos la longitud del
segmento EF y lo
transportamos a la
semirecta

56. PASOS:
1.Tomamos la longitud del
segmento EF y lo
transportamos a la
semirecta

57. PASOS:
1.Tomamos la longitud del
segmento EF y lo
transportamos a la
semirecta

58. PASOS:
2.Repetimos la misma
operación de nuevo ,
empezando donde el primer
segmento EF termina

59. PASOS:
2.Repetimos la misma
operación de nuevo ,
empezando donde el primer
segmento EF termina

60. PASOS:
2.Repetimos la misma
operación de nuevo ,
empezando donde el primer
segmento EF termina

61. PASOS:
3.Repetimos la misma
operación una vez más,
empezando ahora donde el
segundo segmento termina

62. PASOS:
3.Repetimos la misma
operación una vez más,
empezando ahora donde el
segundo segmento termina

63. PASOS:
3.Repetimos la misma
operación una vez más,
empezando ahora donde el
segundo segmento termina

64. PASOS:
4.El resultado de la
multiplicación de 3 por el
segmento EF es el segmento
EF´´

65. (AB + CD) - EF
___ ___ ___

66. Tenemos que hacer dos operaciones.
Primero, tenemos que sumar los
segmentos AB y CD. Cuando hayamos
hecho esto al resultado de la suma lo
tenemos que restar el segmento EF

67. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta a partir de su
extremo

68. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta a partir de su
extremo

69. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta a partir de su
extremo

70. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta a partir de su
extremo

71. PASOS:
2.Ahora tomamos la longitud
del segmento CD y lo
transportamos a partir del
AB para hallar el resultado
de la suma de ambos

72. PASOS:
2.Ahora tomamos la longitud
del segmento CD y lo
transportamos a partir del
AB para hallar el resultado
de la suma de ambos

73. PASOS:
2.Ahora tomamos la longitud
del segmento CD y lo
transportamos a partir del
AB para hallar el resultado
de la suma de ambos

74. PASOS:
2. El resultado de la suma de
ambos sería el segmento AD

75. PASOS:
3.Una vez hallada la suma de
AB más CD, tenemos que
restar a dicha suma el
segmento EF. Para ello,
tomamos la longitud del
segmento EF y lo
transportamos a la
semirecta haciendo coincidir
su extremo con el extremo A
del segmento AD

76. PASOS:
3.Una vez hallada la suma de
AB más CD, tenemos que
restar a dicha suma el
segmento EF. Para ello,
tomamos la longitud del
segmento EF y lo
transportamos a la
semirecta haciendo coincidir
su extremo con el extremo A
del segmento AD

77. PASOS:
3.Una vez hallada la suma de
AB más CD, tenemos que
restar a dicha suma el
segmento EF. Para ello,
tomamos la longitud del
segmento EF y lo
transportamos a la
semirecta haciendo coincidir
su extremo con el extremo A
del segmento AD

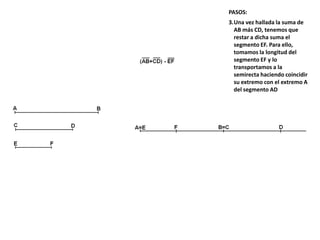

78. PASOS:
3.Una vez hallada la suma de
AB más CD, tenemos que
restar a dicha suma el
segmento EF. Para ello,
tomamos la longitud del
segmento EF y lo
transportamos a la
semirecta haciendo coincidir
su extremo con el extremo A
del segmento AD

79. PASOS:
4.El resultado de la operación
es el segmento FD

80. (AB - CD) + EF
___ ___ ___

81. Tenemos que hacer dos operaciones.
Primero tenemos que restar al segmento AB
el segmento CD. Una vez efectuada la resta,
al resultado obtenido lo tenemos que sumar
el segmento EF

82. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta, desde su extremo

83. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta, desde su extremo

84. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta, desde su extremo

85. PASOS:
1.Tomamos la longitud del
segmento AB y lo
transportamos a la
semirecta, desde su extremo

86. STEPS:
2.Tomamos la longitud del
segmento CD y lo
transportamos a la
semirecta, haciendo
coincidir su extremo con el
extremo A del segmento AB

87. STEPS:
2.Tomamos la longitud del
segmento CD y lo
transportamos a la
semirecta, haciendo
coincidir su extremo con el
extremo A del segmento AB

88. STEPS:
2.Tomamos la longitud del
segmento CD y lo
transportamos a la
semirecta, haciendo
coincidir su extremo con el
extremo A del segmento AB

89. STEPS:
2.Tomamos la longitud del
segmento CD y lo
transportamos a la
semirecta, haciendo
coincidir su extremo con el
extremo A del segmento AB

90. STEPS:
3.El resultado de la resta del
segmento AB menos el
segmento CD es el segmento
DB

91. PASOS:
4.Ahorasumamosal
resultadodela
resta anteriorDB
elsegmentoEF.
Paraello,tomamos
lalongituddel
segmentoEFylo
transportamosala
semirectaapartir
dedondeel
segmentoDB
termina

92. PASOS:
4.Ahorasumamosal
resultadodela
resta anteriorDB
elsegmentoEF.
Paraello,tomamos
lalongituddel
segmentoEFylo
transportamosala
semirectaapartir
dedondeel
segmentoDB
termina

93. PASOS:
4.Ahorasumamosal
resultadodela
resta anteriorDB
elsegmentoEF.
Paraello,tomamos
lalongituddel
segmentoEFylo
transportamosala
semirectaapartir
dedondeel
segmentoDB
termina

94. PASOS:
4.Ahorasumamosal
resultadodela
resta anteriorDB
elsegmentoEF.
Paraello,tomamos
lalongituddel
segmentoEFylo
transportamosala
semirectaapartir
dedondeel
segmentoDB
termina

95. PASOS:
4.El resultado de la
operación es el
segmento DF
