La palanca es una máquina simple que transmite fuerza y desplazamiento mediante una barra rígida que gira alrededor de un punto de apoyo llamado fulcro. Puede utilizarse para amplificar fuerza, aumentar velocidad o distancia de un objeto. Existen tres tipos de palancas clasificadas según la ubicación del fulcro en relación con la potencia y resistencia. Una polea es una máquina que transmite fuerza mediante una rueda con una cuerda, y puede usarse individualmente o en conjuntos para reducir la fuerza
Una polea es una máquina simple, un dispositivo mecánico de tracción, que sirve para transmitir una fuerza. Además, formando conjuntos —aparejos o polipastos— sirve para reducir la magnitud de la fuerza necesaria para mover un peso.
Según la definición de Hatón de la Goupillière, «la polea es el punto de apoyo de una cuerda que moviéndose se arrolla sobre ella sin dar una vuelta completa»1 actuando en uno de sus extremos la resistencia y en otro la potencia.
Contenido
1.Poleas fijas
2.Poleas móviles
3.Polipasto potencial
4.Polipasto exponencial
5.Maquinas que utilizan poleas.
Poleas fijas
La manera más sencilla de utilizar una polea es colgar un peso en un extremo de la cuerda, y tirar del otro extremo para levantar el peso. Una polea simple fija no produce una ventaja mecánica: la fuerza que debe aplicarse es la misma que se habría requerido para levantar el objeto sin la polea. La polea, sin embargo, permite aplicar la fuerza en una dirección más conveniente.
Poleas móviles
Una forma alternativa de utilizar la polea es fijarla a la carga un extremo de la cuerda al soporte, y tirar del otro extremo para levantar a la polea y la carga. La polea simple móvil produce una ventaja mecánica: la fuerza necesaria para levantar la carga es justamente la mitad de la fuerza que habría sido requerida para levantar la carga sin la polea. Por el contrario, la longitud de la cuerda de la que debe tirarse es el doble de la distancia que se desea hacer subir a la carga.
Polipasto
El polipasto (del latín polyspaston, y éste del griego πολύσπαστον), es la configuración más común de polea compuesta. En un polipasto, las poleas se distribuyen en dos grupos, uno fijo y uno móvil. En cada grupo se instala un número arbitrario de poleas. La carga se une al grupo móvil
Polipasto potencial
Es una máquina utilizada para mover en forma ascendente o descendente, elementos cuyo elevado peso, impide que sea movido por la fuerza de un humano sin ayuda mecánica. Básicamente consta de una polea anclada a una superficie que se encuentre a mayor altura que el elemento que se desea mover. Esta polea es enhebrada por una soga, una maroma, una cadena o un cable de acero, que en un extremo está anclado a la misma superficie que la polea, pero que en su recorrido abraza a una segunda polea, y cuyo otro extremo es en el que se realiza la fuerza de tracción (acción). Esta segunda polea es del tipo flotante, y de su centro, pende una segunda soga, maroma, cadena o cable de acero, que posee su otro extremo anclado a la superficie antes mencionada.
gracias.
Educative CRM de Microsoft Dynamics, es una suite de herramientas de E-Marketing y CRM que le ayuda a alcanzar los objetivos que busca para su institución.
Una polea es una máquina simple, un dispositivo mecánico de tracción, que sirve para transmitir una fuerza. Además, formando conjuntos —aparejos o polipastos— sirve para reducir la magnitud de la fuerza necesaria para mover un peso.
Según la definición de Hatón de la Goupillière, «la polea es el punto de apoyo de una cuerda que moviéndose se arrolla sobre ella sin dar una vuelta completa»1 actuando en uno de sus extremos la resistencia y en otro la potencia.
Contenido
1.Poleas fijas
2.Poleas móviles
3.Polipasto potencial
4.Polipasto exponencial
5.Maquinas que utilizan poleas.
Poleas fijas
La manera más sencilla de utilizar una polea es colgar un peso en un extremo de la cuerda, y tirar del otro extremo para levantar el peso. Una polea simple fija no produce una ventaja mecánica: la fuerza que debe aplicarse es la misma que se habría requerido para levantar el objeto sin la polea. La polea, sin embargo, permite aplicar la fuerza en una dirección más conveniente.
Poleas móviles
Una forma alternativa de utilizar la polea es fijarla a la carga un extremo de la cuerda al soporte, y tirar del otro extremo para levantar a la polea y la carga. La polea simple móvil produce una ventaja mecánica: la fuerza necesaria para levantar la carga es justamente la mitad de la fuerza que habría sido requerida para levantar la carga sin la polea. Por el contrario, la longitud de la cuerda de la que debe tirarse es el doble de la distancia que se desea hacer subir a la carga.
Polipasto
El polipasto (del latín polyspaston, y éste del griego πολύσπαστον), es la configuración más común de polea compuesta. En un polipasto, las poleas se distribuyen en dos grupos, uno fijo y uno móvil. En cada grupo se instala un número arbitrario de poleas. La carga se une al grupo móvil
Polipasto potencial
Es una máquina utilizada para mover en forma ascendente o descendente, elementos cuyo elevado peso, impide que sea movido por la fuerza de un humano sin ayuda mecánica. Básicamente consta de una polea anclada a una superficie que se encuentre a mayor altura que el elemento que se desea mover. Esta polea es enhebrada por una soga, una maroma, una cadena o un cable de acero, que en un extremo está anclado a la misma superficie que la polea, pero que en su recorrido abraza a una segunda polea, y cuyo otro extremo es en el que se realiza la fuerza de tracción (acción). Esta segunda polea es del tipo flotante, y de su centro, pende una segunda soga, maroma, cadena o cable de acero, que posee su otro extremo anclado a la superficie antes mencionada.
gracias.
Educative CRM de Microsoft Dynamics, es una suite de herramientas de E-Marketing y CRM que le ayuda a alcanzar los objetivos que busca para su institución.
2. La palanca es una máquina simple cuya función es
transmitir fuerza y desplazamiento. Está compuesta por
una barra rígida que puede girar libremente alrededor
de un punto de apoyo llamado fulcro.
Puede utilizarse para amplificar la fuerza mecánica que
se aplica a un objeto, para incrementar su velocidad o
distancia recorrida, en respuesta a la aplicación de
una fuerza.

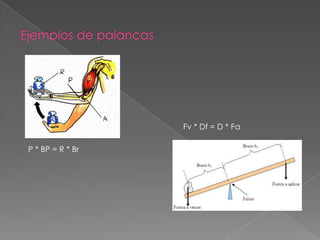

Ejemplo de palanca: una masa se
equilibra con otra veinte veces menor,
si la situamos a una distancia del fulcro
veinte veces mayor

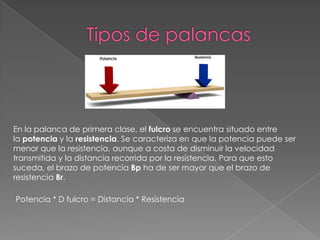

4. En la palanca de primera clase, el fulcro se encuentra situado entre
la potencia y la resistencia. Se caracteriza en que la potencia puede ser
menor que la resistencia, aunque a costa de disminuir la velocidad
transmitida y la distancia recorrida por la resistencia. Para que esto
suceda, el brazo de potencia Bp ha de ser mayor que el brazo de
resistencia Br.
Potencia * D fulcro = Distancia * Resistencia

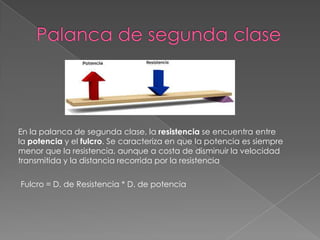

5. En la palanca de segunda clase, la resistencia se encuentra entre
la potencia y el fulcro. Se caracteriza en que la potencia es siempre
menor que la resistencia, aunque a costa de disminuir la velocidad
transmitida y la distancia recorrida por la resistencia
Fulcro = D. de Resistencia * D. de potencia

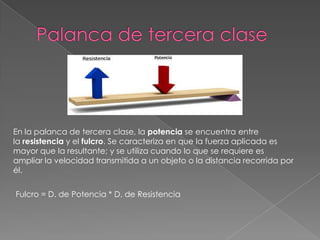

6. En la palanca de tercera clase, la potencia se encuentra entre
la resistencia y el fulcro. Se caracteriza en que la fuerza aplicada es
mayor que la resultante; y se utiliza cuando lo que se requiere es
ampliar la velocidad transmitida a un objeto o la distancia recorrida por
él.
Fulcro = D. de Potencia * D. de Resistencia

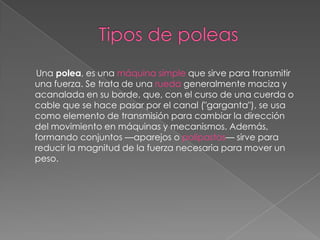

7. Una polea, es una máquina simple que sirve para transmitir
una fuerza. Se trata de una rueda generalmente maciza y
acanalada en su borde, que, con el curso de una cuerda o
cable que se hace pasar por el canal ("garganta"), se usa
como elemento de transmisión para cambiar la dirección
del movimiento en máquinas y mecanismos. Además,
formando conjuntos —aparejos o polipastos— sirve para
reducir la magnitud de la fuerza necesaria para mover un
peso.

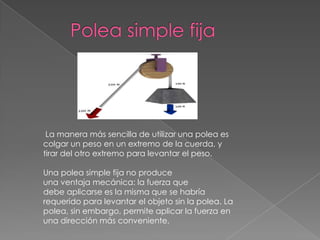

8. La manera más sencilla de utilizar una polea es
colgar un peso en un extremo de la cuerda, y
tirar del otro extremo para levantar el peso.
Una polea simple fija no produce
una ventaja mecánica: la fuerza que
debe aplicarse es la misma que se habría
requerido para levantar el objeto sin la polea. La
polea, sin embargo, permite aplicar la fuerza en
una dirección más conveniente.

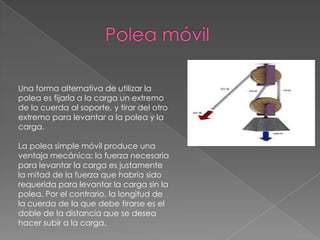

9. Una forma alternativa de utilizar la
polea es fijarla a la carga un extremo
de la cuerda al soporte, y tirar del otro
extremo para levantar a la polea y la
carga.
La polea simple móvil produce una
ventaja mecánica: la fuerza necesaria
para levantar la carga es justamente
la mitad de la fuerza que habría sido
requerida para levantar la carga sin la
polea. Por el contrario, la longitud de
la cuerda de la que debe tirarse es el
doble de la distancia que se desea
hacer subir a la carga.

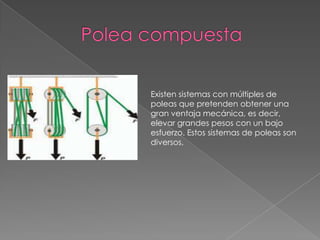

10. Existen sistemas con múltiples de
poleas que pretenden obtener una
gran ventaja mecánica, es decir,
elevar grandes pesos con un bajo
esfuerzo. Estos sistemas de poleas son
diversos,
11. El polipasto (del latín polyspaston, y
éste del griego πολύσπαστον), es la
configuración más común de polea
compuesta. En un polipasto, las poleas
se distribuyen en dos grupos, uno fijo y
uno móvil. En cada grupo se instala un
número arbitrario de poleas. La carga
se une al grupo móvil.

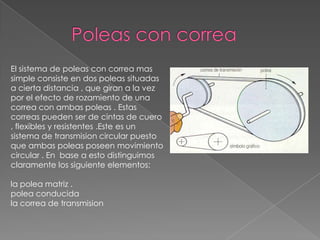

12. El sistema de poleas con correa mas
simple consiste en dos poleas situadas
a cierta distancia , que giran a la vez
por el efecto de rozamiento de una
correa con ambas poleas . Estas
correas pueden ser de cintas de cuero
, flexibles y resistentes .Este es un
sistema de transmision circular puesto
que ambas poleas poseen movimiento
circular . En base a esto distinguimos
claramente los siguiente elementos:
la polea matriz .
polea conducida
la correa de transmision

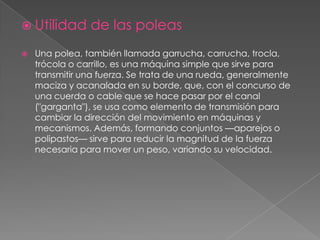

13. Utilidad de las poleas
Una polea, también llamada garrucha, carrucha, trocla,
trócola o carrillo, es una máquina simple que sirve para
transmitir una fuerza. Se trata de una rueda, generalmente
maciza y acanalada en su borde, que, con el concurso de
una cuerda o cable que se hace pasar por el canal
("garganta"), se usa como elemento de transmisión para
cambiar la dirección del movimiento en máquinas y
mecanismos. Además, formando conjuntos —aparejos o
polipastos— sirve para reducir la magnitud de la fuerza
necesaria para mover un peso, variando su velocidad.
