Este documento describe diferentes tipos de máquinas simples como palancas, poleas y engranajes. Explica que las palancas transmiten fuerza y movimiento a través de una barra rígida, y que existen tres tipos de palancas dependiendo de la posición del punto de apoyo, el peso y la fuerza. También describe cómo las poleas y los engranajes transmiten movimiento circular entre ejes, pudiendo cambiar la velocidad o dirección de giro. Finalmente, explica algunos sistemas específicos como poleas de transmisión, trenes

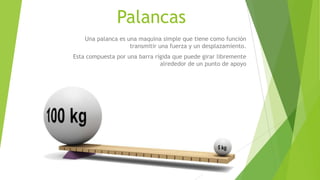

2. Palancas
Una palanca es una maquina simple que tiene como función
transmitir una fuerza y un desplazamiento.
Esta compuesta por una barra rígida que puede girar libremente
alrededor de un punto de apoyo

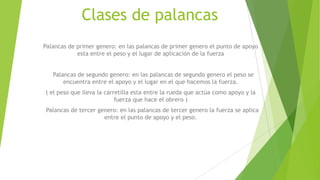

3. Clases de palancas
Palancas de primer genero: en las palancas de primer genero el punto de apoyo
esta entre el peso y el lugar de aplicación de la fuerza
Palancas de segundo genero: en las palancas de segundo genero el peso se
encuentra entre el apoyo y el lugar en el que hacemos la fuerza.
( el peso que lleva la carretilla esta entre la rueda que actúa como apoyo y la
fuerza que hace el obrero )
Palancas de tercer genero: en las palancas de tercer genero la fuerza se aplica
entre el punto de apoyo y el peso.

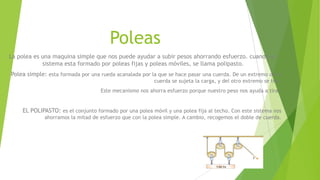

4. Poleas
La polea es una maquina simple que nos puede ayudar a subir pesos ahorrando esfuerzo. cuando un
sistema esta formado por poleas fijas y poleas móviles, se llama polipasto.
Polea simple: esta formada por una rueda acanalada por la que se hace pasar una cuerda. De un extremo de la
cuerda se sujeta la carga, y del otro extremo se tira.
Este mecanismo nos ahorra esfuerzo porque nuestro peso nos ayuda a tirar.
EL POLIPASTO: es el conjunto formado por una polea móvil y una polea fija al techo. Con este sistema nos
ahorramos la mitad de esfuerzo que con la polea simple. A cambio, recogemos el doble de cuerda.

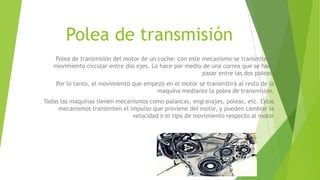

5. Polea de transmisión
Polea de transmisión del motor de un coche: con este mecanismo se transmite el
movimiento circular entre dos ejes. Lo hace por medio de una correa que se hace
pasar entre las dos poleas.
Por lo tanto, el movimiento que empezó en el motor se transmitirá al resto de la
maquina mediante la polea de transmisión.
Todas las maquinas tienen mecanismos como palancas, engranajes, poleas, etc. Estos
mecanismos transmiten el impulso que proviene del motor, y pueden cambiar la
velocidad o el tipo de movimiento respecto al motor

6. POLEAS DE TRANSMISION
POLEAS DE TRANSMISION: mediante un par de poleas y una correa podemos transmitir un
movimiento circular entre ejes separados. Así funcionan las poleas de transmisión.
Las poleas de transmisión son mecanismos que trasmiten un movimiento circular entre ejes
separados. El sentido de giro de las poleas se puede cambiar según la disposición de la correa.

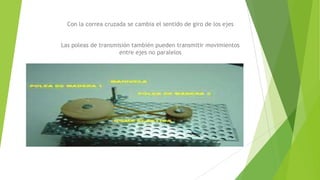

7. Con la correa cruzada se cambia el sentido de giro de los ejes
Las poleas de transmisión también pueden transmitir movimientos
entre ejes no paralelos

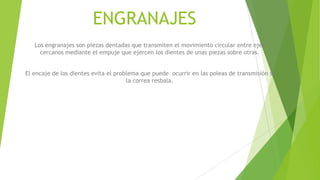

8. ENGRANAJES
Los engranajes son piezas dentadas que transmiten el movimiento circular entre ejes
cercanos mediante el empuje que ejercen los dientes de unas piezas sobre otras.
El encaje de los dientes evita el problema que puede ocurrir en las poleas de transmisión si
la correa resbala.

9. Engranajes cilíndricos
Un tren de engranajes cilíndricos trasmite el movimiento entre ejes paralelos.
Los dos primeros engranajes giran en sentido contrario.
El tercer engranaje vuelve al sentido de giro inicial

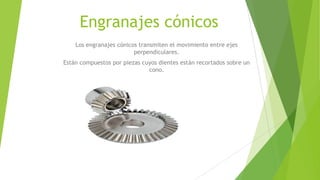

10. Engranajes cónicos
Los engranajes cónicos transmiten el movimiento entre ejes
perpendiculares.
Están compuestos por piezas cuyos dientes están recortados sobre un
cono.

11. Piñón-corona
El sistema piñón-corona transmite el movimiento entre ejes perpendiculares
