Descargar como PPS, PPTX
![PERDIDAS DE CARGA EN LA VÁLVULAS DE CARTUCHO
TAMAÑO NOMINAL: PERDIDAS DE CARGA Y PRESIÓN NOMINAL DE APERTURA
Un tamaño nominal excesivo apenas tiene perdidas de carga ∆P, luego lo único que debe hacer para fluir a través de una
válvula de cartucho es vencer su presión de apertura PN que depende del tipo de muelle.
Por el contrario un tamaño nominal pequeño tiene excesivas perdidas de carga ∆P por lo que éstas no tienen ningún
problema en comprimir el muelle que ha dejado de ser relevante
Como siempre es interesante que las válvulas ocupen poco y tengan un tamaño pequeño en las válvulas de cartucho,
pero como un tamaño mínimo genera perdidas de carga ∆P importantes, no debemos pasarnos. Como los muelles son
necesarios para facilitar el inicio del cierre de la válvula... Y puesto que la diferencia de presión total ∆PT entre la entrada y
salida de la válvula de cartucho ha de ser lo más pequeña posible para no perder potencia. Tenemos que establecer
algún modelo de búsqueda del TAMAÑO NOMINAL aconsejable. [En la oleohidráulica móvil (aviones y demás móviles
donde la masa influye en la perdida de energía o en la potencia de su movilidad), se puede, y quizás deba hacerse, elegir
un tamaño menor al de las estimaciones que aquí ofrezco].
Salvo opinión en contra más fundamentada, las presiones de apertura y la perdidas de carga no se suman sin más, pues
cooperan ayudándose como hemos descrito en los dos primeros párrafos.
Mi propuesta respecto a la diferencia total de presión ∆PT que se originaria con el transito de un determinado caudal Q
por una válvula de cartucho con una ∆P de perdida de carga y una presión de apertura PN que es en función del muelle,
es la siguiente: .
2
PPN
PNP
PPNSi
2
PNP
PP
PNPSi
T
T
∆−
+=∆
∆>
−∆
+∆=∆
>∆](https://image.slidesharecdn.com/perdidasdecargaenvlvulasdecartucho-170718091835/85/Perdidas-de-carga-en-valvulas-de-cartucho-12-320.jpg)
![PERDIDAS DE CARGA EN LA VÁLVULAS DE CARTUCHO
[ 1 : 1,07 ]; [ A – B ]; Sin VA; Q = 180 l/min. ; P. máxima = 300 bars.; Resorte 10
Tamaño
Nominal
16
Tamaño
Nominal
25
Tamaño
Nominal
32
3 bars.
0,8 bars.
0,5 bars.
PN=0,51 bars.
PN=0,51 bars.
PN=0,52 bars.
bars.945,0
2
51,08,0
8,0P
2
PNP
PP
T
T
=
−
+=∆
−∆
+∆=∆
PNP >∆
180 l/min.](https://image.slidesharecdn.com/perdidasdecargaenvlvulasdecartucho-170718091835/85/Perdidas-de-carga-en-valvulas-de-cartucho-15-320.jpg)

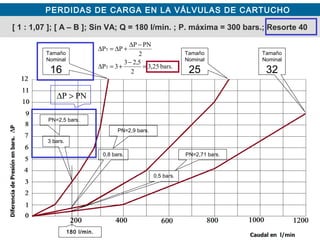

![PERDIDAS DE CARGA EN LA VÁLVULAS DE CARTUCHO
[ 1 : 1,07 ]; [ A – B ]; Sin VA; Q = 180 l/min. ; P. máxima = 300 bars.; Resorte 40
Tamaño
Nominal
16
Tamaño
Nominal
25
Tamaño
Nominal
32
3 bars.
0,8 bars.
0,5 bars.
PN=2,5 bars.
PN=2,9 bars.
PN=2,71 bars.
bars.25,3
2
5,23
3P
2
PNP
PP
T
T
=
−
+=∆
−∆
+∆=∆
180 l/min.
PNP >∆](https://image.slidesharecdn.com/perdidasdecargaenvlvulasdecartucho-170718091835/85/Perdidas-de-carga-en-valvulas-de-cartucho-16-320.jpg)
![PERDIDAS DE CARGA EN LA VÁLVULAS DE CARTUCHO
[ 1 : 1,07 ]; [ A – B ]; Sin VA; Q = 600 l/min. ; P. máxima = 300 bars.; Resorte 40
Tamaño
Nominal
16
Tamaño
Nominal
25
Tamaño
Nominal
32
6 bars.
2,5 bars.
PN=2,9 bars.
PN=2,71 bars.
bars.815,2
2
5,271,2
71,2P
2
PPN
PNP
T
T
=
−
+=∆
∆−
+=∆
600 l/min.
PPN ∆>](https://image.slidesharecdn.com/perdidasdecargaenvlvulasdecartucho-170718091835/85/Perdidas-de-carga-en-valvulas-de-cartucho-17-320.jpg)
![PERDIDAS DE CARGA EN LA VÁLVULAS DE CARTUCHO
Tamaño
Nominal
40
Tamaño
Nominal
50
Tamaño
Nominal
63
[ 1 : 1,07 ]; [ B – A ]; Con VA; Q = 1500 l/min. ; P. máxima = 300 bars.; Resorte 05
4 bars.
1,8 bars.
PN=4,22 bars.
PN=3,48 bars.
bars.33,4
2
422,4
22,4P
2
PPN
PNP
T
T
=
−
+=∆
∆−
+=∆
7,5 bars.
PN=3,74 bars.
1500 l/min.
PPN ∆>](https://image.slidesharecdn.com/perdidasdecargaenvlvulasdecartucho-170718091835/85/Perdidas-de-carga-en-valvulas-de-cartucho-18-320.jpg)
Subido porCarlos Muñiz Cueto
Perdidas de carga en válvulas de cartucho
El documento analiza las pérdidas de carga en válvulas de cartucho según su tamaño nominal y el tipo de vástago de amortiguación. Se discute la importancia de seleccionar un tamaño adecuado para minimizar las pérdidas de carga y optimizar el rendimiento de flujo. Además, se proponen aplicaciones prácticas y gráficas para ayudar en la elección del tamaño nominal recomendable.
![Funcion direccional [ ii ] ESTANQUEIDAD](https://cdn.slidesharecdn.com/ss_thumbnails/funciondireccionalii-170512163449-thumbnail.jpg?width=640&height=640&fit=bounds)
![Aplicación reguladora de caudal 2 vías [ ii ]](https://cdn.slidesharecdn.com/ss_thumbnails/aplicacinreguladoradecaudal2vasii-160101195802-thumbnail.jpg?width=640&height=640&fit=bounds)
![2 aplicación reguladora de caudal 2 vías [ iii ]](https://cdn.slidesharecdn.com/ss_thumbnails/2aplicacinreguladoradecaudal2vasiii-160101200927-thumbnail.jpg?width=640&height=640&fit=bounds)
![Funcion direccional [ i ]](https://cdn.slidesharecdn.com/ss_thumbnails/funciondireccionali-170505072953-thumbnail.jpg?width=640&height=640&fit=bounds)
Perdidas de carga en válvulas de cartucho
- 1. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO TAMAÑOS NOMINALES – CONOS DE MANDO – Y PERDIDAS DE CARGA EN LAS VÁLVULAS DE CARTUCHO
- 2. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONOS DE MANDO SIN VÁSTAGO DE AMORTIGUACIÓN GRÁFICAS DE PERDIDAS DE CARGA

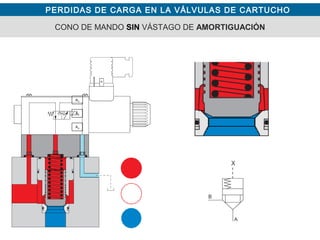

- 3. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONO DE MANDO SIN VÁSTAGO DE AMORTIGUACIÓN AA AB AX

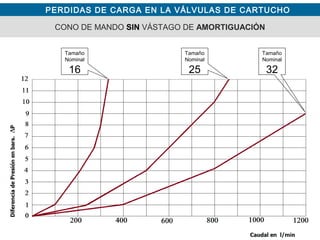

- 4. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONO DE MANDO SIN VÁSTAGO DE AMORTIGUACIÓN Tamaño Nominal 16 Tamaño Nominal 25 Tamaño Nominal 32

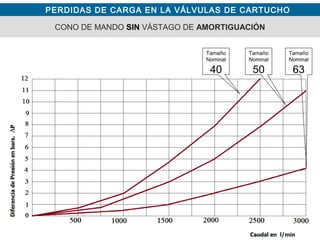

- 5. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONO DE MANDO SIN VÁSTAGO DE AMORTIGUACIÓN Tamaño Nominal 40 Tamaño Nominal 50 Tamaño Nominal 63

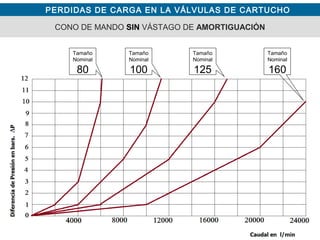

- 6. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONO DE MANDO SIN VÁSTAGO DE AMORTIGUACIÓN Tamaño Nominal 80 Tamaño Nominal 100 Tamaño Nominal 125 Tamaño Nominal 160

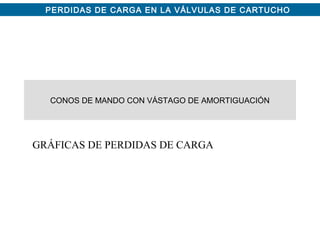

- 7. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONOS DE MANDO CON VÁSTAGO DE AMORTIGUACIÓN GRÁFICAS DE PERDIDAS DE CARGA

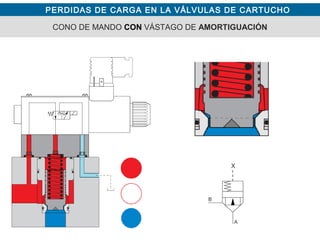

- 8. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONO DE MANDO CON VÁSTAGO DE AMORTIGUACIÓN

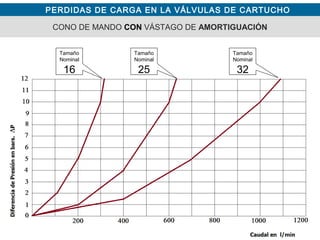

- 9. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONO DE MANDO CON VÁSTAGO DE AMORTIGUACIÓN Tamaño Nominal 16 Tamaño Nominal 25 Tamaño Nominal 32

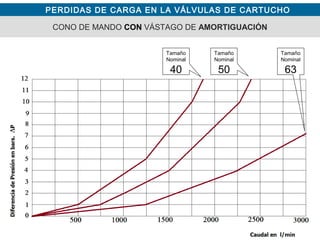

- 10. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONO DE MANDO CON VÁSTAGO DE AMORTIGUACIÓN Tamaño Nominal 40 Tamaño Nominal 50 Tamaño Nominal 63

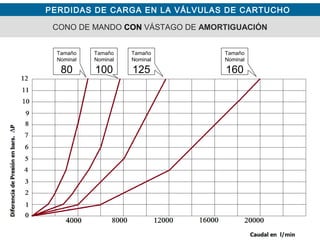

- 11. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CONO DE MANDO CON VÁSTAGO DE AMORTIGUACIÓN Tamaño Nominal 80 Tamaño Nominal 100 Tamaño Nominal 125 Tamaño Nominal 160

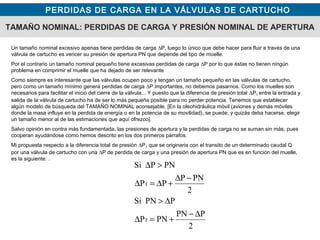

- 12. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO TAMAÑO NOMINAL: PERDIDAS DE CARGA Y PRESIÓN NOMINAL DE APERTURA Un tamaño nominal excesivo apenas tiene perdidas de carga ∆P, luego lo único que debe hacer para fluir a través de una válvula de cartucho es vencer su presión de apertura PN que depende del tipo de muelle. Por el contrario un tamaño nominal pequeño tiene excesivas perdidas de carga ∆P por lo que éstas no tienen ningún problema en comprimir el muelle que ha dejado de ser relevante Como siempre es interesante que las válvulas ocupen poco y tengan un tamaño pequeño en las válvulas de cartucho, pero como un tamaño mínimo genera perdidas de carga ∆P importantes, no debemos pasarnos. Como los muelles son necesarios para facilitar el inicio del cierre de la válvula... Y puesto que la diferencia de presión total ∆PT entre la entrada y salida de la válvula de cartucho ha de ser lo más pequeña posible para no perder potencia. Tenemos que establecer algún modelo de búsqueda del TAMAÑO NOMINAL aconsejable. [En la oleohidráulica móvil (aviones y demás móviles donde la masa influye en la perdida de energía o en la potencia de su movilidad), se puede, y quizás deba hacerse, elegir un tamaño menor al de las estimaciones que aquí ofrezco]. Salvo opinión en contra más fundamentada, las presiones de apertura y la perdidas de carga no se suman sin más, pues cooperan ayudándose como hemos descrito en los dos primeros párrafos. Mi propuesta respecto a la diferencia total de presión ∆PT que se originaria con el transito de un determinado caudal Q por una válvula de cartucho con una ∆P de perdida de carga y una presión de apertura PN que es en función del muelle, es la siguiente: . 2 PPN PNP PPNSi 2 PNP PP PNPSi T T ∆− +=∆ ∆> −∆ +∆=∆ >∆

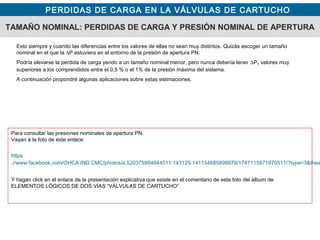

- 13. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO TAMAÑO NOMINAL: PERDIDAS DE CARGA Y PRESIÓN NOMINAL DE APERTURA Para consultar las presiones nominales de apertura PN. Vayan a la foto de este enlace: https ://www.facebook.com/OHCA.IND.CMC/photos/a.520375994644511.143129.141154685899979/1747115871970511/?type=3&thea Y hagan click en el enlace de la presentación explicativa que existe en el comentario de esta foto del álbum de: ELEMENTOS LÓGICOS DE DOS VÍAS “VÁLVULAS DE CARTUCHO” Esto siempre y cuando las diferencias entre los valores de ellas no sean muy distintos. Quizás escoger un tamaño nominal en el que la ∆P estuviera en el entorno de la presión de apertura PN. Podría elevarse la perdida de carga yendo a un tamaño nominal menor, pero nunca debería tener ∆PT valores muy superiores a los comprendidos entre el 0,5 % o el 1% de la presión máxima del sistema. A continuación propondré algunas aplicaciones sobre estas estimaciones.
- 14. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO CÓMO ESCOGER EL TAMAÑO NOMINAL (aplicaciones prácticas) LO HAREMOS A PARTIR DE GRÁFICAS DE PERDIDAS DE CARGA Y DE LA PRESIÓN NOMINAL DE APERTURA

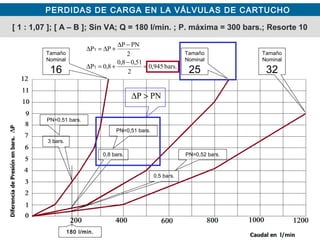

- 15. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO [ 1 : 1,07 ]; [ A – B ]; Sin VA; Q = 180 l/min. ; P. máxima = 300 bars.; Resorte 10 Tamaño Nominal 16 Tamaño Nominal 25 Tamaño Nominal 32 3 bars. 0,8 bars. 0,5 bars. PN=0,51 bars. PN=0,51 bars. PN=0,52 bars. bars.945,0 2 51,08,0 8,0P 2 PNP PP T T = − +=∆ −∆ +∆=∆ PNP >∆ 180 l/min.
- 16. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO [ 1 : 1,07 ]; [ A – B ]; Sin VA; Q = 180 l/min. ; P. máxima = 300 bars.; Resorte 40 Tamaño Nominal 16 Tamaño Nominal 25 Tamaño Nominal 32 3 bars. 0,8 bars. 0,5 bars. PN=2,5 bars. PN=2,9 bars. PN=2,71 bars. bars.25,3 2 5,23 3P 2 PNP PP T T = − +=∆ −∆ +∆=∆ 180 l/min. PNP >∆
- 17. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO [ 1 : 1,07 ]; [ A – B ]; Sin VA; Q = 600 l/min. ; P. máxima = 300 bars.; Resorte 40 Tamaño Nominal 16 Tamaño Nominal 25 Tamaño Nominal 32 6 bars. 2,5 bars. PN=2,9 bars. PN=2,71 bars. bars.815,2 2 5,271,2 71,2P 2 PPN PNP T T = − +=∆ ∆− +=∆ 600 l/min. PPN ∆>

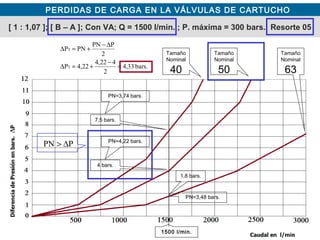

- 18. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO Tamaño Nominal 40 Tamaño Nominal 50 Tamaño Nominal 63 [ 1 : 1,07 ]; [ B – A ]; Con VA; Q = 1500 l/min. ; P. máxima = 300 bars.; Resorte 05 4 bars. 1,8 bars. PN=4,22 bars. PN=3,48 bars. bars.33,4 2 422,4 22,4P 2 PPN PNP T T = − +=∆ ∆− +=∆ 7,5 bars. PN=3,74 bars. 1500 l/min. PPN ∆>

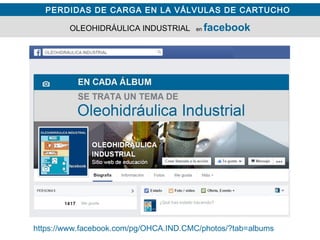

- 19. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO https://www.facebook.com/pg/OHCA.IND.CMC/photos/?tab=albums OLEOHIDRÁULICA INDUSTRIAL en facebook 1417
- 20. PERDIDAS DE CARGAEN LA VÁLVULAS DE CARTUCHO https://www.facebook.com/groups/ofertas.oleohidraulica/?fref=ts OFERTAS DE EMPLEO (EN ESPÑA) DE OLEOHIDRÁULICA INDUSTRIAL facebook
