Este documento describe un experimento para calcular el número de Reynolds variando el flujo en una tubería. Se utilizó un equipo hidrodinámico para medir el flujo y calcular el número de Reynolds usando la fórmula dada para diferentes diámetros de tubería. Los resultados muestran que el número de Reynolds aumenta a medida que aumenta el flujo, lo que confirma la teoría. El objetivo era obtener mediciones experimentales del número de Reynolds y verificar su relación con el flujo.

1. Alumna: Vega Domínguez Fca. Aurora
Maestro: Norman E. Rivera Pazos
Materia: Laboratorio Integral I
Practica 3 Obtención del número de Reynolds
Ing. Química Ambiental

2. • INTRODUCCION
La siguiente practica nos da la demostración de la teoría de la obtención de el numero de
Reynolds, con la mesa hidrodinámica, obteniendo el Flujo(Q) y así en base a la formula de el
numero de Reynolds obtenerlo y los demás valores se obtienen de tablas.
• OBJETIVOS.
o Observar la importancia del número de Reynolds en el estudio de flujos.
o Obtener mediciones del número de Reynolds para flujos en diferentes
condiciones.
• MARCO TEORICO.
Numero de Reynolds
Reynolds (1874) estudió las características de flujo de los fluidos inyectando un trazador dentro
de un líquido que fluía por una tubería. A velocidades bajas del líquido, el trazador se mueve
linealmente en la dirección axial. Sin embargo a mayores velocidades, las líneas del flujo del
fluido se desorganizan y el trazador se dispersa rápidamente después de su inyección en el
líquido. El flujo lineal se denomina Laminar y el flujo errático obtenido a mayores velocidades
del líquido se denomina Turbulento.
Flujo laminar.-
A valores bajos de flujo másico, cuando el flujo del líquido dentro de la tubería es laminar, se
utiliza la ecuación demostrada en clase para calcular el perfil de velocidad (Ecuación de
velocidad en función del radio). Estos cálculos revelan que el perfil de velocidad es parabólico y
que la velocidad media del fluido es aproximadamente 0,5 veces la velocidad máxima existente
en el centro de la conducción.
Flujo turbulento.-
Cuando el flujo másico en una tubería aumenta hasta valores del número de Reynolds
superiores a 2100 el flujo dentro de la tubería se vuelve errático y se produce la mezcla
transversal del líquido. La intensidad de dicha mezcla aumenta conforme aumenta el número
de Reynolds desde 4000 hasta 10 000. A valores superiores del Número de Reynolds la
turbulencia está totalmente desarrollada, de tal manera que el perfil de velocidad es
prácticamente plano, siendo la velocidad media del flujo aproximadamente o,8 veces la
velocidad máxima.

3. El número de Reynolds es un número adimensional utilizado en mecánica de fluidos, diseño de
reactores y fenómenos de transporte para caracterizar el movimiento de un fluido.
Además el número de Reynolds permite predecir el carácter turbulento o laminar en ciertos
casos. Así por ejemplo en conductos si el número de Reynolds es menor de 2000 el flujo será
laminar y si es mayor de 4000 el flujo será turbulento. El mecanismo y muchas de las razones
por las cuales un flujo es laminar o turbulento es todavía hoy objeto de especulación.
Este número recibe su nombre en honor de Osborne Reynolds (1842-1912), quien lo describió
en 1883. Viene dado por siguiente fórmula:
o
donde
ρ: densidad del fluido
vs: velocidad característica del fluido
D: Diámetro de la tubería a través de la cual circula el fluido o longitud característica del
sistema
μ: viscosidad dinámica del fluido
ν: viscosidad cinemática del fluido

4. Entrenador de hidrodinámica G.U.N.T. con adquisición de datos por PC.-
Permite a los estudiantes experimentar con la medición de flujos y presiones y en la
determinación de perdidas de los sistemas y las características de la presión en tubos y en
ciertos elementos de tuberías. Además el estudiante adquiere habilidades generales en la
preparación e implementación de series de experimentos y experiencia en el manejo del equipo
de medición de la presión y de el flujo.

5. 1 Caja de distribución, 2 Depósito de agua, 3 Bomba sumergida, 4 Objetos de medición recambiables, 5
Diversos tramos de medición, 6 Cámaras anulares para medición de la presión, 7 Manómetro de tubo de
nivel, 8 Grifos de evacuación, 9 Flujómetro flotador, 10 Manómetro séxtuplo, 11 Registrado de presión
diferencial, 12 Termómetro, 13 Válvula reguladora de asiento oblicuo.
• EQUIPO.
Entrenador de hidrodinámica G.U.N.T. con adquisición de datos por PC.
• CALCULOS Y RESULTADOS.
Calculo para el numero de Reynolds
Re=

6. Tabla 1 para una tubería de PVC de 29mm de diámetro.
no Q(L/min) T √ Re Q(m³/s)
1 21.2 17.5 1.07E-06 1.46E+04 0.00035404
2 19.4 17.5 1.07E-06 1.33E+04 0.00032398
3 17.5 17.5 1.07E-06 1.20E+04 0.00029225
4 15.3 17.5 1.07E-06 1.05E+04 0.00025551
5 13.2 17.5 1.07E-06 9.07E+03 0.00022044
6 11.5 17.5 1.07E-06 7.90E+03 0.00019205
7 9.6 17.5 1.07E-06 6.60E+03 0.00016032
8 7.3 17.5 1.07E-06 5.02E+03 0.00012191
9 5.5 17.5 1.07E-06 3.78E+03 0.00009185
10 3.5 17.5 1.07E-06 2.41E+03 0.00005845
Grafica de Re contra el flujo.

7. Tabla 2 para una tubería de PVC de 17mm de diámetro.
no Q(L/min) T √ Re Q(m³/s)
1 21.2 17.5 1.07E-06 2.49E+04 0.00035404
2 19.4 17.5 1.07E-06 2.27E+04 0.00032398
3 17.5 17.5 1.07E-06 2.05E+04 0.00029225
4 15.3 17.5 1.07E-06 1.79E+04 0.00025551
5 13.2 17.5 1.07E-06 1.55E+04 0.00022044
6 11.5 17.5 1.07E-06 1.35E+04 0.00019205
7 9.6 17.5 1.07E-06 1.13E+04 0.00016032
8 7.3 17.5 1.07E-06 8.56E+03 0.00012191
9 5.5 17.5 1.07E-06 6.45E+03 0.00009185
10 3.5 17.5 1.07E-06 4.10E+03 0.00005845
Grafica Re contra flujo

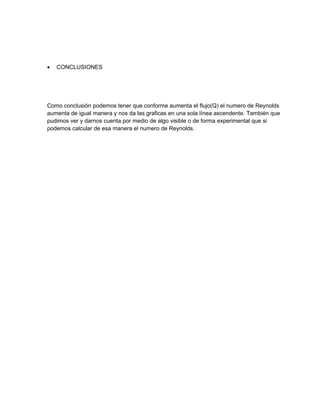

8. • CONCLUSIONES
Como conclusión podemos tener que conforme aumenta el flujo(Q) el numero de Reynolds
aumenta de igual manera y nos da las graficas en una sola línea ascendente. También que
pudimos ver y darnos cuenta por medio de algo visible o de forma experimental que si
podemos calcular de esa manera el numero de Reynolds.
