Este documento resume la historia y principios básicos de la electrocirugía. Explica que la electrocirugía usa corriente eléctrica para generar calor en los tejidos y producir corte y coagulación. Describe los diferentes tipos de corriente, formas de ondas y circuitos usados, así como los efectos de la corriente en los tejidos y posibles complicaciones. La electrocirugía permite realizar cirugía mínimamente invasiva en ginecología.

1. inecología
BIENVENIDO

2. Universidad
Oriente
de
Hospital Universitario.
Dr.LUIS RAZETTI
UNIVERSIDAD DE ORIENTE
NÚCLEO ANZOÁTEGUI
HOSPITAL UNIVERSITARIO DR. LUIS RAZETTI – IVSS DOMINGO GUZMÁN LANDER
POSTGRADO DE GINECOLOGÍA Y OBSTETRICIA.
PRESENTADO POR:
Dra. Atay, María.
Dra. Utrera, Milfred.
PRINCIPIOS DE ELECTROCIRUGÍA
ASESOR ACADÉMICO:
Dr. Bello, Jesús.

3. Electrocirugía
 Historia
Roma antigua
Celsus

4. Electrocirugía
 Historia
Siglo XIX
Termocauterio de Paquelin

5. Electrocirugía
 Historia
1928
Cushing y Boviel
Primer electro cuagulador
1910
Clark use de corriente a alta frecuencia

6. Electrocirugía
 Historia
1960
Maquinas Bovie
1970
Generadores de estado solido

7. Electrocirugía
 Historia
1960
Maquinas Bovie
1970
Generadores de estado solido

8. Electrocirugía
Es la interacción de electrodos con los tejidos vivos , teniendo como objetivos
generar calor y producir un efecto de corte y coagulación
Cirugía mínima invasiva en ginecología

9. Electrocirugía
 Circuito : Dirección de los electrodos
 Corriente : numero de electrodos que fluyen a través del circuito
 Voltaje : ( vatios) fuerza que dirige los electrodos
 Potencia : (watts) energia producida o consumida en un tiempo dado
 Resistencia : (ohms) dificultad que una sustancia presenta al flujo de
electrones
Fundamento de la video endoscopia
Conceptos básicos

10. Electrocirugía
Es definida como como un flujo de electrones , generados por un
potencial eléctrico o por una fuerza automotriz, que transita a través
de un tejido o sustancia y cuya unidad es el amperio
Fundamento de la video endoscopia
Corriente Eléctrica
• Potencial eléctrico
• La resistencia que el circuito promueve hacia la corriente

11. Electrocirugía
Es definida como como un flujo de electrones , generados por un
potencial eléctrico o por una fuerza automotriz, que transita a través
de un tejido o sustancia y cuya unidad es el amperio
Fundamento de la video endoscopia
Corriente Eléctrica
• Potencial eléctrico
• La resistencia que el circuito promueve hacia la corriente

12. Electrocirugía
Propiedades de la electricidad usada en la electro cirugía
 Intensidad
 Resistencia
 Tensión o voltaje
 potencia
Fundamento de la video endoscopia
Corriente Eléctrica

13. Electrocirugía
TIPOS DE CORRIENTE
 Corriente continua
 Corriente alterna
 Corriente pulsada
Fundamento de la video endoscopia
Corriente Eléctrica

14. FORMAS DE LAS ONDAS.
Ondas sinusoidales
que pueden ser
modificadas a
diferentes formas o
efectos.

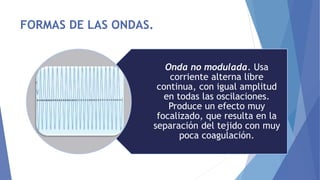

15. FORMAS DE LAS ONDAS.
Onda no modulada. Usa
corriente alterna libre
continua, con igual amplitud
en todas las oscilaciones.
Produce un efecto muy
focalizado, que resulta en la
separación del tejido con muy
poca coagulación.

16. FORMAS DE LAS ONDAS.
Onda modulada. Hay cambios
en frecuencia y amplitud
generando un grupo de
oscilaciones, la primera
presenta la máxima amplitud,
seguida de pequeñas ondas. Se
utiliza principalmente para el
efecto de coagulación.

17. FORMAS DE LAS ONDAS.
Onda mixta. Hay variación del
ciclo de trabajo, con la
finalidad de exponer los
tejidos a más o menos calor y
así promover un efecto de
mayor o menor vaporización o
hemostasia.

19. EFECTO DE LA CORRIENTE EN LOS TEJIDOS.
Farádico. Estimulación de células musculares o neurales por la corriente
eléctrica en su paso a través de los tejidos, induciendo contracciones
musculares y dolor, causado por frecuencias bajas de corriente
Electrolítico. Cuando la corriente continua fluye a través de un tejido
con una alta concentración de electrolitos, puede causar polarización en
cuyo caso los iones pueden fluir en dirección a la polaridad, produciendo
oxidación celular, alteraciones enzimáticas y cauterización química.
Térmico. Cuando la corriente eléctrica pasa a través del tejido, se altera
el equilibrio térmico del mismo, calentando el agua intracelular y
promoviendo su ebullición y consiguiente evaporación.

20. EFECTO DE LA CORRIENTE EN LOS TEJIDOS.

21. EFECTO DE CORTE.
El calentamiento del agua intracelular pasa rápido de 37°C a 100°C, no
permitiendo su evaporación y generando explosión de las membranas celulares.
Se puede usar para cortar y produce menos sangrado y mínimo efecto de
coagulación en la incisión, corte más preciso.
Para obtener un corte apropiado, la unidad se debe activar antes de que el
electrodo toque el tejido, de este modo se forma una capa de vapor y partículas
de carbono que crean un canal para la corriente.

23. EFECTO DE COAGULACIÓN.
Se aplica una corriente de baja densidad de modo que la temperatura del tejido
aumente lentamente.
Produce evaporación del agua intracelular y coagulación de las proteínas
contenidas en el tejido conectivo.
Provoca contracción residual, resultando en hemostasia por deshidratación de la
sangre y el tejido y por contracción sobre vasos de pequeño calibre,
produciendo su oclusión.

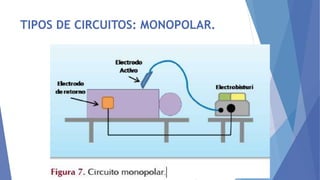

25. TIPOS DE CIRCUITOS: MONOPOLAR.

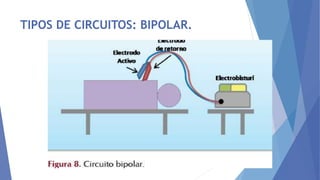

26. TIPOS DE CIRCUITOS: BIPOLAR.

29. COMPLICACIONES.
Lesiones
térmicas
accidentales.
Interacción
con
dispositivos
cardíacos.
Humo.
Acople
directo o
capacitivo.

30. ¡GRACIAS!
