Este documento describe el proceso de extracción y refinación del petróleo. Los estudiantes investigarán este proceso, crearán diagramas de flujo e implementarán simulaciones. El proceso incluye la exploración, extracción, separación inicial, destilación fraccionada y refinación para obtener productos como gasolina y queroseno. Los instrumentos clave incluyen transmisores de caudal masivo que miden el flujo, densidad y temperatura.

1. PROYECTOS DE AUTOMATIZACION INDUSTRIAL :
PRODUCCION Y EXPLOTACION DEL PETROLEO
Docente: Ing. Alejandro Cevallos
1
ACTIVIDADES DEL ALUMNO
1. INVESTIGAR EL PROCESO DE EXTRACCION Y REFINACION DEL PETROLEO
2. REALIZAR EL DIAGRAMA P&ID DE LAS PRINCIPALES ESTAPAS DE EXPLORACION Y REFINACION DEL PETROLEO
3. PROGRMAR EN SOFTWARE DE DCS

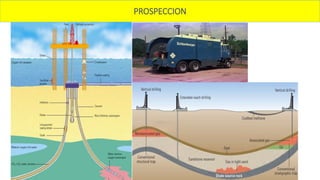

2. PROSPECCION
2

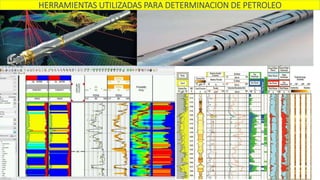

3. HERRAMIENTAS UTILIZADAS PARA DETERMINACION DE PETROLEO
3

4. ESQUEMA BÁSICO DE LA EXTRACCIÓN DE PETRÓLEO
En el proceso de extracción del petróleo salen gas agua salada, etc. Una
vez en la superficie, son separados, y se reinyectaran a su propio
reservorio, para evitar contaminación de las aguas superficiales
4

5. PROCESO DE PRODUCCION Y EXPLOTACION DEL PETROLEO
Así mismo se separa el petróleo del gas, la cual es en varias etapas, Para
bombear a los barcos se tiene que medir caudal, presión, flujo masico
5

6. FRACCIONAMIENTO DE HIDROCARBUROS
Consiste en el calentamiento de la mezcla, que da lugar a un vapor
“Destilación Simple” . El vapor pasa a la parte superior de la columna
donde se condensa . Al aumentar la temperatura el condensado se
calienta dando lugar a un segundo vapor aún más rico, más ligero, que
vuelve a ascender en la columna (nueva destilación simple).
6

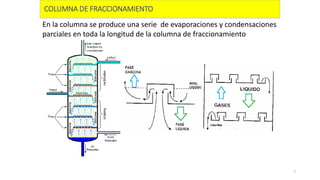

7. En la columna se produce una serie de evaporaciones y condensaciones
parciales en toda la longitud de la columna de fraccionamiento
COLUMNA DE FRACCIONAMIENTO
7

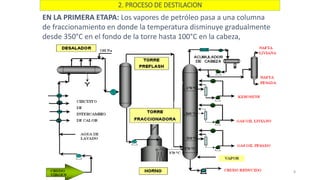

8. 2. PROCESO DE DESTILACION
EN LA PRIMERA ETAPA: Los vapores de petróleo pasa a una columna
de fraccionamiento en donde la temperatura disminuye gradualmente
desde 350°C en el fondo de la torre hasta 100°C en la cabeza,
8

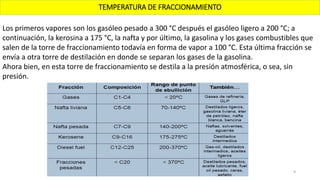

9. TEMPERATURA DE FRACCIONAMIENTO
9
Los primeros vapores son los gasóleo pesado a 300 °C después el gasóleo ligero a 200 °C; a
continuación, la kerosina a 175 °C, la nafta y por último, la gasolina y los gases combustibles que
salen de la torre de fraccionamiento todavía en forma de vapor a 100 °C. Esta última fracción se
envía a otra torre de destilación en donde se separan los gases de la gasolina.
Ahora bien, en esta torre de fraccionamiento se destila a la presión atmosférica, o sea, sin
presión.

10. Una vez extraído el crudo, sometido al proceso de la destilación
atmosférica se obtiene una variedad de productos
RESUMEN DE LA REFINACION
10

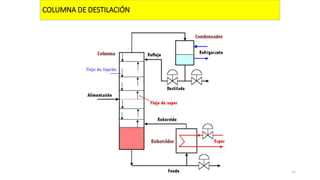

11. COLUMNA DE DESTILACIÓN
11

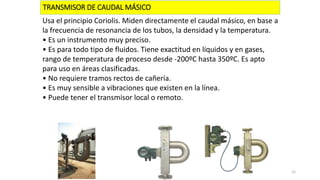

12. TRANSMISOR DE CAUDAL MÁSICO
Usa el principio Coriolis. Miden directamente el caudal másico, en base a
la frecuencia de resonancia de los tubos, la densidad y la temperatura.
• Es un instrumento muy preciso.
• Es para todo tipo de fluidos. Tiene exactitud en líquidos y en gases,
rango de temperatura de proceso desde -200ºC hasta 350ºC. Es apto
para uso en áreas clasificadas.
• No requiere tramos rectos de cañería.
• Es muy sensible a vibraciones que existen en la línea.
• Puede tener el transmisor local o remoto.
12

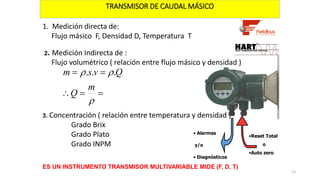

13. 1. Medición directa de:
Flujo másico F, Densidad D, Temperatura T
2. Medición Indirecta de :
Flujo volumétrico ( relación entre flujo másico y densidad )
3. Concentración ( relación entre temperatura y densidad )
Grado Brix
Grado Plato
Grado INPM
ES UN INSTRUMENTO TRANSMISOR MULTIVARIABLE MIDE (F, D, T)
•Reset Total
o
•Auto zero
• Alarmas
y/o
• Diagnósticos




m
Q
Qvsm ...
TRANSMISOR DE CAUDAL MÁSICO
13

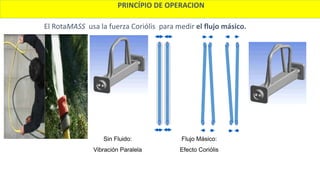

14. PRINCÍPIO DE OPERACION
Sin Fluido:
Vibración Paralela
Flujo Másico:
Efecto Coriólis
El RotaMASS usa la fuerza Coriólis para medir el flujo másico.

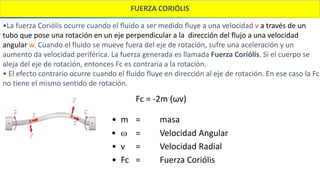

15. FUERZA CORIÓLIS
•La fuerza Coriólis ocurre cuando el fluido a ser medido fluye a una velocidad v a través de un
tubo que pose una rotación en un eje perpendicular a la dirección del flujo a una velocidad
angular w. Cuando el fluido se mueve fuera del eje de rotación, sufre una aceleración y un
aumento da velocidad periférica. La fuerza generada es llamada Fuerza Coriólis. Si el cuerpo se
aleja del eje de rotación, entonces Fc es contraria a la rotación.
• El efecto contrario ocurre cuando el fluido fluye en dirección al eje de rotación. En ese caso la Fc
no tiene el mismo sentido de rotación.
Fc = -2m (ωv)
• m = masa
 w = Velocidad Angular
• v = Velocidad Radial
• Fc = Fuerza Coriólis

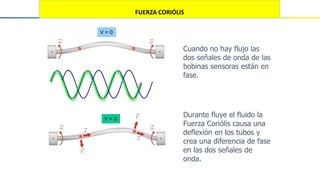

16. FUERZA CORIÓLIS
V = 0
V > 0
Cuando no hay flujo las
dos señales de onda de las
bobinas sensoras están en
fase.
Durante fluye el fluido la
Fuerza Coriólis causa una
deflexión en los tubos y
crea una diferencia de fase
en las dos señales de
onda.

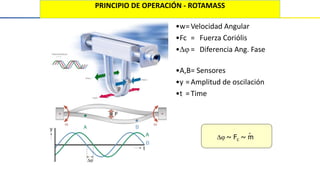

17. PRINCIPIO DE OPERACIÓN - ROTAMASS
•w=Velocidad Angular
•Fc = Fuerza Coriólis
• = Diferencia Ang. Fase
•A,B= Sensores
•y =Amplitud de oscilación
•t =Time
 ~ Fc ~ m
•

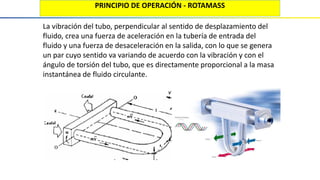

18. PRINCIPIO DE OPERACIÓN - ROTAMASS
•
La vibración del tubo, perpendicular al sentido de desplazamiento del
fluido, crea una fuerza de aceleración en la tubería de entrada del
fluido y una fuerza de desaceleración en la salida, con lo que se genera
un par cuyo sentido va variando de acuerdo con la vibración y con el
ángulo de torsión del tubo, que es directamente proporcional a la masa
instantánea de fluido circulante.

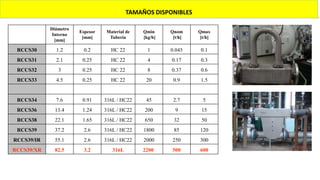

19. TAMAÑOS DISPONIBLES
Diámetro
Interno
[mm]
Espesor
[mm]
Material de
Tubería
Qmin
[kg/h]
Qnom
[t/h]
Qmax
[t/h]
RCCS30 1.2 0.2 HC 22 1 0.045 0.1
RCCS31 2.1 0.25 HC 22 4 0.17 0.3
RCCS32 3 0.25 HC 22 8 0.37 0.6
RCCS33 4.5 0.25 HC 22 20 0.9 1.5
RCCS34 7.6 0.91 316L / HC22 45 2.7 5
RCCS36 13.4 1.24 316L / HC22 200 9 15
RCCS38 22.1 1.65 316L / HC22 650 32 50
RCCS39 37.2 2.6 316L / HC22 1800 85 120
RCCS39/IR 55.1 2.6 316L / HC22 2000 250 300
RCCS39/XR 82.5 3.2 316L 2200 500 600

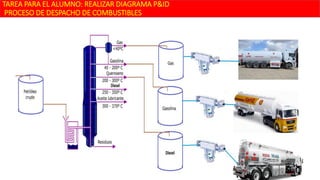

20. TAREA PARA EL ALUMNO: REALIZAR DIAGRAMA P&ID
PROCESO DE DESPACHO DE COMBUSTIBLES
