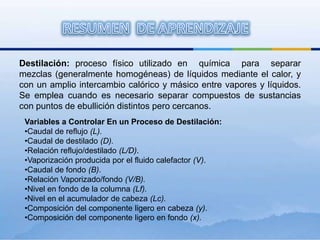

La destilación es un proceso físico utilizado en química para separar mezclas de líquidos aprovechando sus diferentes puntos de ebullición. Involucra calentar el líquido hasta que sus componentes se vaporizan y luego enfriar el vapor para condensarlos. La destilación fraccionada usa una columna para aumentar el contacto entre vapores ascendentes y líquido descendente. Las variables clave en un proceso de destilación incluyen caudales de reflujo y destilado, relaciones reflujo/destilado, vaporización y

1. República Bolivariana de VenezuelaMinisterio del Poder Popular para la Defensa Universidad Nacional Experimental Politécnica de la Fuerza ArmadaUNEFASede Aragua-Núcleo MaracayDepartamento de Ingeniería Electrónica Sistemas de Control AutomáticoDESTILACIÓNAutores: Garcia L. Edgar J. C.I: 18.488.825 Ortiz S. Jose D. C.I 18.646.300 Moncada R. Jesús D. C.I: 18.959.964 Semestre: VIII Sección: EOD 801Prof: Ing. Camilo Duque

2. DESTILACIÓN Consiste en calentar un líquido hasta que sus componentes más volátiles pasan a la fase de vapor y a continuación, enfriar el vapor para recuperar dichos componentes en forma líquida por medio de la condensación. La destilación es probablemente una de las operaciones más ampliamente empleada en la industria química, bien para separar distintos componentes de una corriente, o en la purificación de productos intermedios o finales. Su aplicación va desde la destilación de alcohol hasta el fraccionamiento del petróleo.

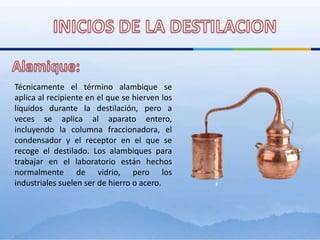

3. INICIOS DE LA DESTILACIONAlamique:Técnicamente el término alambique se aplica al recipiente en el que se hierven los líquidos durante la destilación, pero a veces se aplica al aparato entero, incluyendo la columna fraccionadora, el condensador y el receptor en el que se recoge el destilado. Los alambiques para trabajar en el laboratorio están hechos normalmente de vidrio, pero los industriales suelen ser de hierro o acero.

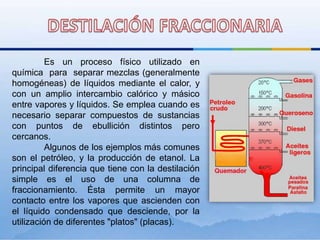

4. DESTILACIÓN FRACCIONARIA Es un proceso físico utilizado en química para separar mezclas (generalmente homogéneas) de líquidos mediante el calor, y con un amplio intercambio calórico y másico entre vapores y líquidos. Se emplea cuando es necesario separar compuestos de sustancias con puntos de ebullición distintos pero cercanos. Algunos de los ejemplos más comunes son el petróleo, y la producción de etanol. La principal diferencia que tiene con la destilación simple es el uso de una columna de fraccionamiento. Ésta permite un mayor contacto entre los vapores que ascienden con el líquido condensado que desciende, por la utilización de diferentes "platos" (placas).

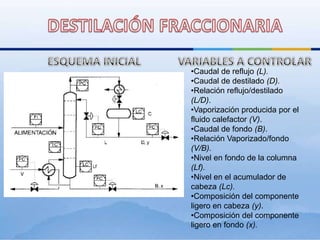

5. DESTILACIÓN FRACCIONARIAVARIABLES A CONTROLARESQUEMA INICIALCaudal de reflujo (L).

6. Caudal de destilado (D).

7. Relación reflujo/destilado (L/D).

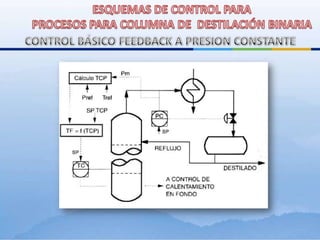

8. Vaporización producida por el fluido calefactor (V).

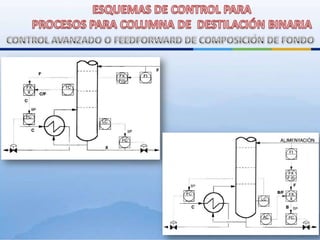

9. Caudal de fondo (B).

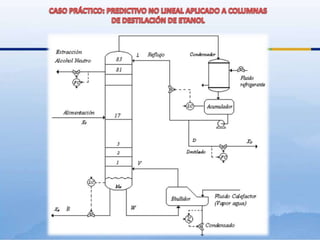

10. Relación Vaporizado/fondo (V/B).

11. Nivel en fondo de la columna (Lf).

12. Nivel en el acumulador de cabeza (Lc).

13. Composición del componente ligero en cabeza (y).

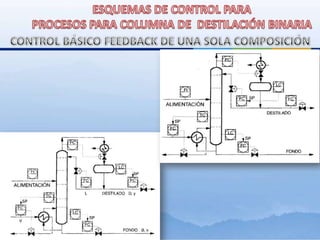

14. Composición del componente ligero en fondo (x).ESQUEMAS DE CONTROL PARA PROCESOS PARA COLUMNA DE DESTILACIÓN BINARIACONTROL BÁSICO FEEDBACK DE UNA SOLA COMPOSICIÓN

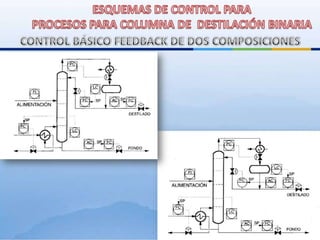

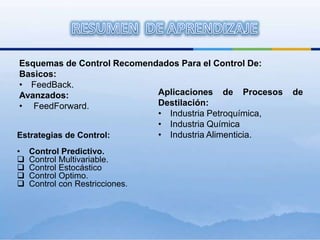

15. ESQUEMAS DE CONTROL PARA PROCESOS PARA COLUMNA DE DESTILACIÓN BINARIACONTROL BÁSICO FEEDBACK DE DOS COMPOSICIONES
