Existen dos normas principales para la simbología en diagramas de flujo: la norma ASME desarrollada por la Sociedad Americana de Ingenieros Mecánicos y la norma ANSI desarrollada por el Instituto Nacional Estadounidense de Estándares. La norma ASME es más limitada para diagramación administrativa, mientras que la norma ANSI se ha adoptado ampliamente para representar flujos de información electrónica. El analista debe decidir cuál norma o combinación usar dependiendo de los requisitos del proyecto de diagramación administrativa.

1. Simbología ANSI y ASME
•Camacho Peláez Rafael Antonio

2. Simbología ANSI Y ASME
Existen dos normas de símbolos para la diagramación de diagramas de flujo,
estas son conocidas con los nombres de norma ASME y norma ANSI.
La American Society of Mechanical Engineers (ASME) ha desarrollado los
signos convencionales ; a pesar de amplia aceptación que ha tenido esta
simbología, en el trabajo de diagramación administrativa es limitada, porque
no ha surgido algún símbolo convencional que satisfaga mejor todas las
necesidades.
La American National Standard Institute (ANSI) ha desarrollado una
simbología para que sea empleada en el procedimiento electrónico de datos
con el propósito de representar los flujos de información, de la cual se han
adoptado ampliamente algunos símbolos para la elaboración de los
diagramas de flujo dentro del trabajo de diagramación administrativa.
La aplicación de una u otra norma, o bien de su combinación, dependerá de
la necesidad a satisfacer al momento de desarrollar el trabajo de
diagramación administrativa, decisión que debe tomar el analista, o el jefe.

3. Simbología ASME

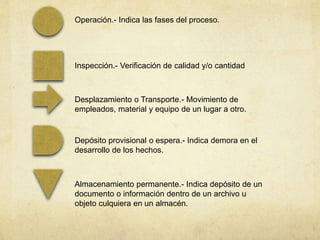

4. Operación.- Indica las fases del proceso.
Inspección.- Verificación de calidad y/o cantidad
Desplazamiento o Transporte.- Movimiento de
empleados, material y equipo de un lugar a otro.
Depósito provisional o espera.- Indica demora en el
desarrollo de los hechos.
Almacenamiento permanente.- Indica depósito de un
documento o información dentro de un archivo u
objeto culquiera en un almacén.

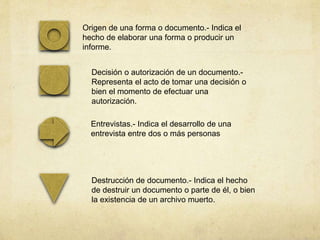

5. Origen de una forma o documento.- Indica el
hecho de elaborar una forma o producir un
informe.
Decisión o autorización de un documento.-
Representa el acto de tomar una decisión o
bien el momento de efectuar una
autorización.
Entrevistas.- Indica el desarrollo de una
entrevista entre dos o más personas
Destrucción de documento.- Indica el hecho
de destruir un documento o parte de él, o bien
la existencia de un archivo muerto.

6. Simbología ANSI

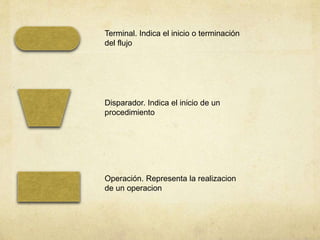

7. Terminal. Indica el inicio o terminación
del flujo
Disparador. Indica el inicio de un
procedimiento
Operación. Representa la realizacion
de un operacion

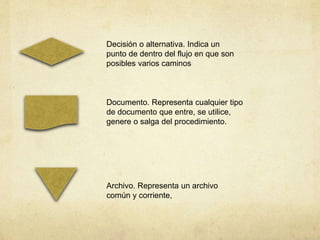

8. Decisión o alternativa. Indica un
punto de dentro del flujo en que son
posibles varios caminos
Documento. Representa cualquier tipo
de documento que entre, se utilice,
genere o salga del procedimiento.
Archivo. Representa un archivo
común y corriente,

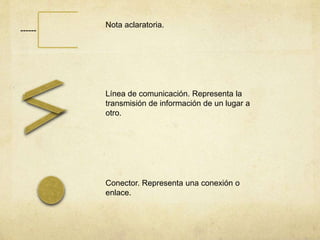

9. ------
Nota aclaratoria.
Línea de comunicación. Representa la
transmisión de información de un lugar a
otro.
Conector. Representa una conexión o
enlace.

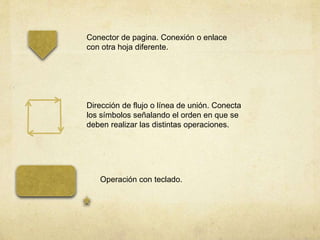

10. Conector de pagina. Conexión o enlace
con otra hoja diferente.
Dirección de flujo o línea de unión. Conecta
los símbolos señalando el orden en que se
deben realizar las distintas operaciones.
Operación con teclado.

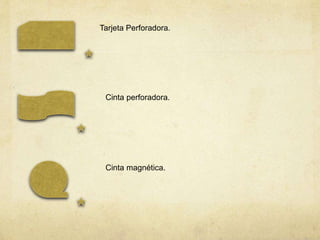

11. Tarjeta Perforadora.
Cinta perforadora.
Cinta magnética.

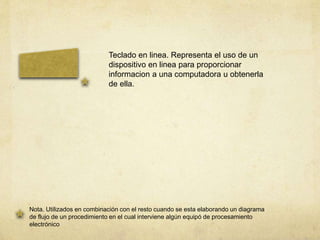

12. Teclado en linea. Representa el uso de un
dispositivo en linea para proporcionar
informacion a una computadora u obtenerla
de ella.
Nota. Utilizados en combinación con el resto cuando se esta elaborando un diagrama
de flujo de un procedimiento en el cual interviene algún equipó de procesamiento
electrónico
