El documento describe los componentes y procesos de las películas radiográficas. La película consiste en una base de plástico transparente sobre la cual se aplica una emulsión fotosensible compuesta de microcristales de haluro de plata suspendidos en gelatina. La exposición a rayos X causa un cambio químico en los cristales que luego son revelados usando revelador y fijador químicos para producir la imagen radiográfica.

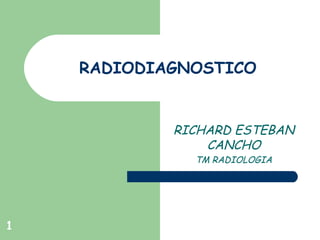

1. 1
RADIODIAGNOSTICO
RICHARD ESTEBAN
CANCHO
TM RADIOLOGIA

2. 2
PELICULAS
COMPONENTES DE LA PELICULA RADIOGRAFICA
cv
cv
EMULSION
EMULSION
BASE (0.15 A 0.25 mm)
EMULSION
- GELATINA
- HALUROS DE PLATA

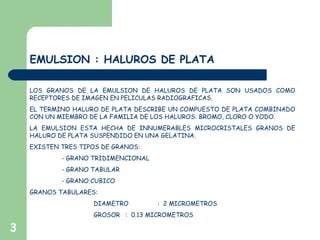

3. 3
EMULSION : HALUROS DE PLATA
LOS GRANOS DE LA EMULSION DE HALUROS DE PLATA SON USADOS COMO
RECEPTORES DE IMAGEN EN PELICULAS RADIOGRAFICAS.
EL TERMINO HALURO DE PLATA DESCRIBE UN COMPUESTO DE PLATA COMBINADO
CON UN MIEMBRO DE LA FAMILIA DE LOS HALUROS: BROMO, CLORO O YODO.
LA EMULSION ESTA HECHA DE INNUMERABLES MICROCRISTALES GRANOS DE
HALURO DE PLATA SUSPENDIDO EN UNA GELATINA.
EXISTEN TRES TIPOS DE GRANOS:
- GRANO TRIDIMENCIONAL
- GRANO TABULAR
- GRANO CUBICO
GRANOS TABULARES:
DIAMETRO : 2 MICROMETROS
GROSOR : 0.13 MICROMETROS

4. 4

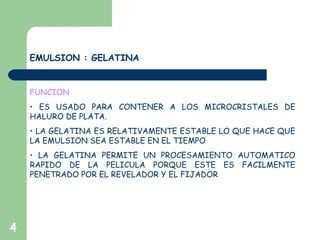

EMULSION : GELATINA
FUNCION
• ES USADO PARA CONTENER A LOS MICROCRISTALES DE
HALURO DE PLATA.
• LA GELATINA ES RELATIVAMENTE ESTABLE LO QUE HACE QUE
LA EMULSION SEA ESTABLE EN EL TIEMPO
• LA GELATINA PERMITE UN PROCESAMIENTO AUTOMATICO
RAPIDO DE LA PELICULA PORQUE ESTE ES FACILMENTE
PENETRADO POR EL REVELADOR Y EL FIJADOR

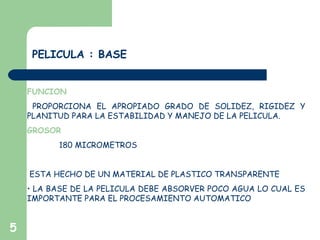

5. 5
PELICULA : BASE
FUNCION
PROPORCIONA EL APROPIADO GRADO DE SOLIDEZ, RIGIDEZ Y
PLANITUD PARA LA ESTABILIDAD Y MANEJO DE LA PELICULA.
GROSOR
180 MICROMETROS
ESTA HECHO DE UN MATERIAL DE PLASTICO TRANSPARENTE
• LA BASE DE LA PELICULA DEBE ABSORVER POCO AGUA LO CUAL ES
IMPORTANTE PARA EL PROCESAMIENTO AUTOMATICO

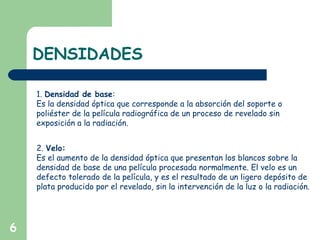

6. DENSIDADES
6
1. Densidad de base:
Es la densidad óptica que corresponde a la absorción del soporte o
poliéster de la película radiográfica de un proceso de revelado sin
exposición a la radiación.
2. Velo:
Es el aumento de la densidad óptica que presentan los blancos sobre la
densidad de base de una película procesada normalmente. El velo es un
defecto tolerado de la película, y es el resultado de un ligero depósito de
plata producido por el revelado, sin la intervención de la luz o la radiación.

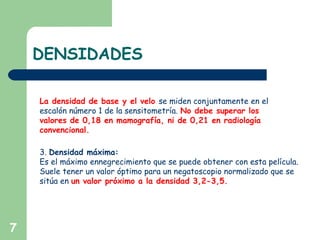

7. DENSIDADES
7
La densidad de base y el velo se miden conjuntamente en el
escalón número 1 de la sensitometría. No debe superar los
valores de 0,18 en mamografía, ni de 0,21 en radiología
convencional.
3. Densidad máxima:
Es el máximo ennegrecimiento que se puede obtener con esta película.
Suele tener un valor óptimo para un negatoscopio normalizado que se
sitúa en un valor próximo a la densidad 3,2-3,5.

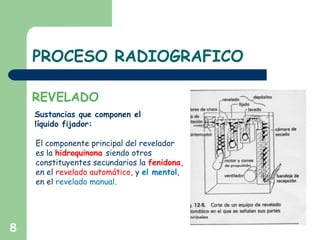

8. PROCESO RADIOGRAFICO
8
Sustancias que componen el
líquido fijador:
El componente principal del revelador
es la hidroquinona siendo otros
constituyentes secundarios la fenidona,
en el revelado automático, y el mentol,
en el revelado manual.
REVELADO

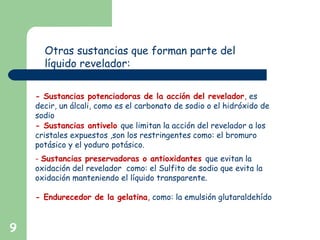

9. 9
Otras sustancias que forman parte del
líquido revelador:
- Sustancias potenciadoras de la acción del revelador, es
decir, un álcali, como es el carbonato de sodio o el hidróxido de
sodio
- Sustancias antivelo que limitan la acción del revelador a los
cristales expuestos ,son los restringentes como: el bromuro
potásico y el yoduro potásico.
- Sustancias preservadoras o antioxidantes que evitan la
oxidación del revelador como: el Sulfito de sodio que evita la
oxidación manteniendo el líquido transparente.
- Endurecedor de la gelatina, como: la emulsión glutaraldehído

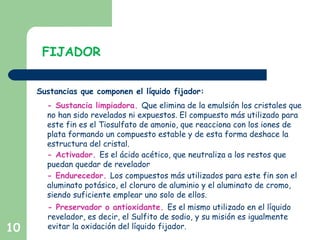

10. 10
FIJADOR
Sustancias que componen el líquido fijador:
- Sustancia limpiadora. Que elimina de la emulsión los cristales que
no han sido revelados ni expuestos. El compuesto más utilizado para
este fin es el Tiosulfato de amonio, que reacciona con los iones de
plata formando un compuesto estable y de esta forma deshace la
estructura del cristal.
- Activador. Es el ácido acético, que neutraliza a los restos que
puedan quedar de revelador
- Endurecedor. Los compuestos más utilizados para este fin son el
aluminato potásico, el cloruro de aluminio y el aluminato de cromo,
siendo suficiente emplear uno solo de ellos.
- Preservador o antioxidante. Es el mismo utilizado en el líquido
revelador, es decir, el Sulfito de sodio, y su misión es igualmente
evitar la oxidación del líquido fijador.

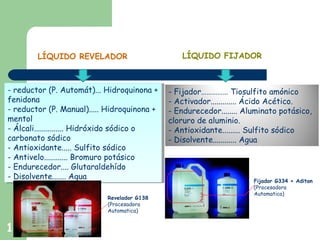

11. 11
LÍQUIDO FIJADOR
- Fijador…………… Tiosulfito amónico
- Activador............. Ácido Acético.
- Endurecedor........ Aluminato potásico,
cloruro de aluminio.
- Antioxidante......... Sulfito sódico
- Disolvente............ Agua
- reductor (P. Automát)... Hidroquinona +
fenidona
- reductor (P. Manual)..... Hidroquinona +
mentol
- Álcali............... Hidróxido sódico o
carbonato sódico
- Antioxidante..... Sulfito sódico
- Antivelo............ Bromuro potásico
- Endurecedor.... Glutaraldehído
- Disolvente....... Agua
- reductor (P. Automát)... Hidroquinona +
fenidona
- reductor (P. Manual)..... Hidroquinona +
mentol
- Álcali............... Hidróxido sódico o
carbonato sódico
- Antioxidante..... Sulfito sódico
- Antivelo............ Bromuro potásico
- Endurecedor.... Glutaraldehído
- Disolvente....... Agua
LÍQUIDO REVELADOR
Fijador G334 + Aditan
(Procesadora
Automatica)
Revelador G138
(Procesadora
Automatica)
